申请日2018.03.16
公开(公告)日2018.07.24
IPC分类号E03F5/00; E03F5/04; E03F5/14; E03F7/00; C02F11/02; C02F11/12; C05F7/00; C04B18/04
摘要
本发明公开了一种城市下水道污泥净化装置及方法，包括第一污水池、过滤器、抽泥泵、污泥处理器，所述第一污水池上端设置有污水管道，所述第一污水池内设置有所述过滤器，所述过滤器上设置有固定架，所述固定架之间设置有第一过滤层，所述第一过滤层下方设置有第二过滤层，所述第二过滤层下方设置有第三过滤层，所述第一污水池一侧设置有第二污水池，所述第二污水池内设置有净水器，所述净水器一侧设置有水质检测器。有益效果在于：本发明能够将污泥和污水有效的分隔开来，污泥经过生物分解以及脱水和试剂反应，可以制成无污染的化肥和建筑材料，达到环保效果，污水也同步处理达标排放，增加了生产效益。
权利要求书

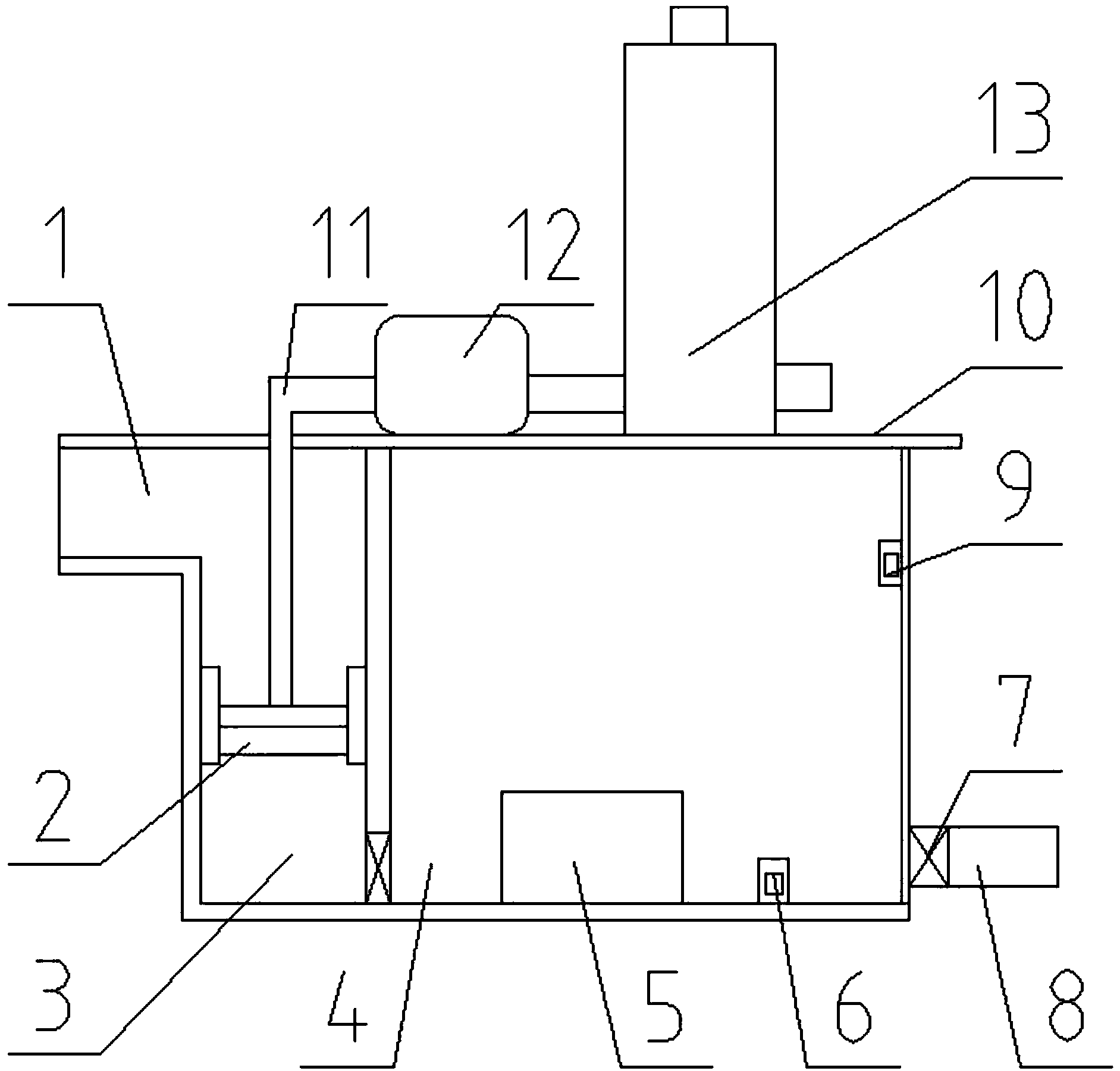

1.一种城市下水道污泥净化装置，其特征在于：包括第一污水池(3)、过滤器(2)、抽泥泵(12)、污泥处理器(13)，所述第一污水池(3)上端设置有污水管道(1)，所述第一污水池(3)内设置有所述过滤器(2)，所述过滤器(2)上设置有固定架(14)，所述固定架(14)之间设置有第一过滤层(15)，所述第一过滤层(15)下方设置有第二过滤层(16)，所述第二过滤层(16)下方设置有第三过滤层(17)，所述第一污水池(3)一侧设置有第二污水池(4)，所述第二污水池(4)内设置有净水器(5)，所述净水器(5)一侧设置有水质检测器(6)，所述第二污水池(4)内壁设置有液位检测器(9)，所述第二污水池(4)一端设置有排水管(8)，所述排水管(8)内设置有控制阀(7)，所述第一污水池(3)上方设置有地表(10)，所述地表(10)上方设置有所述抽泥泵(12)，所述抽泥泵(12)一端设置有抽泥管(11)，所述抽泥泵(12)上设置有散热片(18)，所述抽泥泵(12)内设置有电动机(19)，所述电动机(19)上设置有螺旋片(20)，所述抽泥泵(12)一侧设置有所述污泥处理器(13)，所述污泥处理器(13)上方设置有排气口(21)，所述污泥处理器(13)内部设置有异味清除器(22)，所述异味清除器(22)下方设置有抽风机(23)，所述抽风机(23)下方设置有进气口(24)，所述进气口(24)下方设置有脱水机(26)，所述脱水机(26)上设置有搅拌器(27)，所述搅拌器(27)下方设置有生物分解层(28)，所述污泥 处理器(13)一端设置有投放管(25)。
2.根据权利要求1所述的一种城市下水道污泥净化装置，其特征在于：所述地表(10)与所述污水管道(1)通过螺栓固定连接，所述污水管通过螺钉固定在所述第一污水池(3)上，所述过滤器(2)通过螺钉固定在所述第一污水池(3)上。
3.根据权利要求1所述的一种城市下水道污泥净化装置，其特征在于：所述第一污水池(3)与所述第二污水池(4)通过隔板分隔开，所述抽泥管(11)与所述地表(10)嵌套连接，所述抽泥管(11)与所述抽泥泵(12)通过螺纹密封连接。
4.根据权利要求1所述的一种城市下水道污泥净化装置，其特征在于：所述固定架(14)与所述与所述第一污水池(3)通过螺钉固定连接，所述第一过滤层(15)通过螺钉固定在所述固定架(14)上，所述第二过滤层(16)与所述固定架(14)通过螺钉固定连接，所述第三过滤层(17)通过螺钉固定在所述固定架(14)上。
5.根据权利要求1所述的一种城市下水道污泥净化装置，其特征在于：所述第一过滤层(15)由钢丝组成的过滤网构成，所述第二过滤层(16)由碳纤维组成，所述第三过滤层(17)由活性碳组成。
6.根据权利要求1所述的一种城市下水道污泥净化装置，其特征在于：所述净水器(5)通过螺钉固定在所述第二污水池(4)中，所述液位检测器(9)通过螺钉固定在所述第二污水池(4)中，所述水质检测器(6)通过螺钉固定在所述第二污水池(4)中，所述排水管(8)与所述与所述第二污水池(4)通过螺纹密封连接，所述控制阀(7)与所述排水管(8)通过螺纹密封连接。
7.根据权利要求1所述的一种城市下水道污泥净化装置，其特征在于：所述抽泥泵(12)与所述地表(10)通过螺钉固定连接，所述电动机(19)与所述抽泥泵(12)通过螺钉固定连接，所述螺旋叶嵌套在所述电动机(19)上。
8.根据权利要求1所述的一种城市下水道污泥净化装置，其特征在于：所述抽泥泵(12)与污泥处理器(13)通过管道连接，所述排气口(21)与所述污泥处理器(13)通过焊接连接，所述异味清除器(22)与所述污泥处理器(13)通过螺钉固定连接，所述抽风机(23)与所述污泥处理器(13)通过螺钉固定连接。
9.根据权利要求1所述的一种城市下水道污泥净化装置，其特征在于：所述进气口(24)与所述污泥处理器(13)通过焊接连接，所述投放管(25)与所述污泥处理器(13)通过焊接连接，所述脱水机(26)与所述污泥处理器(13)通过螺钉固定连接，所述搅拌器(27)与所述脱水机(26)嵌套连接，所述生物分解层(28)与所述污泥处理器(13)嵌套连接。
10.根据权利要求1所述的一种城市下水道污泥净化装置的方法，其特征在于：具体处理方法为：污水从所述污水管道(1)进入到所述第一污水池(3)中，所述过滤器(2)将污泥与污水分离，所述过滤器(2)采用三重过滤的方式，过滤效果更好，过滤后的污水进入到所述第二污水池(4)中，所述净水器(5)对污水进行净化处理，所述水质检测器(6)检测净化后的污水水质，当水质达标后，所述控制阀(7)打开，污水从所述排水管(8)中排出;所述抽泥泵(12)将过滤后的污泥抽取上来，经过所述抽泥管(11)传输进入到所述污泥处理器(13)中，所述生物分解层(28)对污泥进行生物分解，同时所述脱水机(26)对污泥进行脱水处理，在所述投放管(25)中投入一些反应试剂，帮助污泥处理，所述搅拌器(27)使反应更加充分，经过处理的污泥排出后被制为花费或者建筑材料，反应过程中产生的气体，由所述抽风机(23)抽取，所述异味清除器(22)处理以后排放到大气中。
说明书
一种城市下水道污泥净化装置及方法
技术领域
本发明涉及下水道污泥处理技术领域，特别是涉及一种城市下水道污泥净化装置及方法。
背景技术
随着科学的发展和社会的进步，现代化的设备正在逐渐走进人们的视线，现代化的设备不但帮助人们改变着我们的生活环境，还使我们的生活更加便捷。在人们在追求物质文明的同时，也在追求精神文明。优美干净的生活环境能给人们带来身心的愉悦，对人们的健康大有益处。
一个美好的环境需要大家共同维持，当下雨天时，空气中的灰尘被雨水带至地面，地面的泥水飞溅，随着水流的作用，泥水被带至下水道内，日积月累，下水道内大量污泥聚集，极易堵塞下水道，容易造成城市内涝，并且生活中的污水也汇集在下水道，形成一种城市垃圾。
下水道污泥的成分复杂，除含有大量的水分外，还含有大量的有机质、难降解的有机物、多种微量元素、病原微生物和寄生虫卵、重金属及盐类等成分，将这些产量大、成分复杂的城市下水道污泥无害化、资源化利用，已成为环境综合治理工作中的新难点、新挑战，为此，我们急需设计一种城市下水道污泥净化装置，来解决上述问题。
发明内容
本发明的目的就在于为了解决上述问题而提供一种城市下水道污泥净化装置及方法。
本发明通过以下技术方案来实现上述目的：
一种城市下水道污泥净化装置，包括第一污水池、过滤器、抽泥泵、污泥处理器，所述第一污水池上端设置有污水管道，所述第一污水池内设置有所述过滤器，所述过滤器上设置有固定架，所述固定架之间设置有第一过滤层，所述第一过滤层下方设置有第二过滤层，所述第二过滤层下方设置有第三过滤层，所述第一污水池一侧设置有第二污水池，所述第二污水池内设置有净水器，所述净水器一侧设置有水质检测器，所述第二污水池内壁设置有液位检测器，所述第二污水池一端设置有排水管，所述排水管内设置有控制阀，所述第一污水池上方设置有地表，所述地表上方设置有所述抽泥泵，所述抽泥泵一端设置有抽泥管，所述抽泥泵上设置有散热片，所述抽泥泵内设置有电动机，所述电动机上设置有螺旋片，所述抽泥泵一侧设置有所述污泥处理器，所述污泥处理器上方设置有排气口，所述污泥处理器内部设置有异味清除器，所述异味清除器下方设置有抽风机，所述抽风机下方设置有进气口，所述进气口下方设置有脱水机，所述脱水机上设置有搅拌器，所述搅拌器下方设置有生物分解层，所述污泥处理器一端设置有投放管。
进一步的，所述地表与所述污水管道通过螺栓固定连接，所述污水管通过螺钉固定在所述第一污水池上，所述过滤器通过螺钉固定在所述第一污水池上。
进一步的，所述第一污水池与所述第二污水池通过隔板分隔开，所述抽泥管与所述地表嵌套连接，所述抽泥管与所述抽泥泵通过螺纹密封连接。
进一步的，所述固定架与所述与所述第一污水池通过螺钉固定连接，所述第一过滤层通过螺钉固定在所述固定架上，所述第二过滤层与所述固定架通过螺钉固定连接，所述第三过滤层通过螺钉固定在所述固定架上。
进一步的，所述第一过滤层由钢丝组成的过滤网构成，所述第二过滤层由碳纤维组成，所述第三过滤层由活性碳组成。
进一步的，所述净水器通过螺钉固定在所述第二污水池中，所述液位检测器通过螺钉固定在所述第二污水池中，所述水质检测器通过螺钉固定在所述第二污水池中，所述排水管与所述与所述第二污水池通过螺纹密封连接，所述控制阀与所述排水管通过螺纹密封连接。
进一步的，所述抽泥泵与所述地表通过螺钉固定连接，所述电动机与所述抽泥泵通过螺钉固定连接，所述螺旋叶嵌套在所述电动机上。
进一步的，所述抽泥泵与污泥处理器通过管道连接，所述排气口与所述污泥处理器通过焊接连接，所述异味清除器与所述污泥处理器通过螺钉固定连接，所述抽风机与所述污泥处理器通过螺钉固定连接。
进一步的，所述进气口与所述污泥处理器通过焊接连接，所述投放管与所述污泥处理器通过焊接连接，所述脱水机与所述污泥处理器通过螺钉固定连接，所述搅拌器与所述脱水机嵌套连接，所述生物分解层与所述污泥处理器嵌套连接。
一种城市下水道污泥净化装置的具体处理方法为：污水从所述污水管道进入到所述第一污水池中，所述过滤器将污泥与污水分离，所述过滤器采用三重过滤的方式，过滤效果更好，过滤后的污水进入到所述第二污水池中，所述净水器对污水进行净化处理，所述水质检测器检测净化后的污水水质，当水质达标后，所述控制阀打开，污水从所述排水管中排出;所述抽泥泵将过滤后的污泥抽取上来，经过所述抽泥管传输进入到所述污泥处理器中，所述生物分解层对污泥进行生物分解，同时所述脱水机对污泥进行脱水处理，在所述投放管中投入一些反应试剂，帮助污泥处理，所述搅拌器使反应更加充分，经过处理的污泥排出后被制为花费或者建筑材料，反应过程中产生的气体，由所述抽风机抽取，所述异味清除器处理以后排放到大气中。
本发明的有益效果在于：本发明能够将污泥和污水有效的分隔开来，污泥经过生物分解以及脱水和试剂反应，可以制成无污染的化肥和建筑材料，达到环保效果，污水也同步处理达标排放，增加了生产效益。
