申请日2018.05.24
公开(公告)日2018.12.14
IPC分类号G01N1/34
摘要
本实用新型涉及一种废水COD预处理的方法，特别是一种应用于脱硫处理后废水的COD预处理装置，其特征是：至少包括：COD取样池、第一采样电动阀、清洗用电磁阀和积液池，第一采样电动阀一端通过管路连接待测水样，另一端通过第一管路与COD取样池入口连接，清洗用电磁阀一端通过管路连接清洗水源，另一端通过第二管路与COD取样池入口连接;COD取样池的排样口与积液池通过第三管路连接;所述的第一管路包括第一Y型过滤器、第一Y型过滤器、进样电磁阀，第一Y型过滤器、第二Y型过滤器、进样电磁阀采用串联连接。它提供了一种安全方便，稳定性好，实用性高，可靠性好的COD预处理装置。
翻译权利要求书

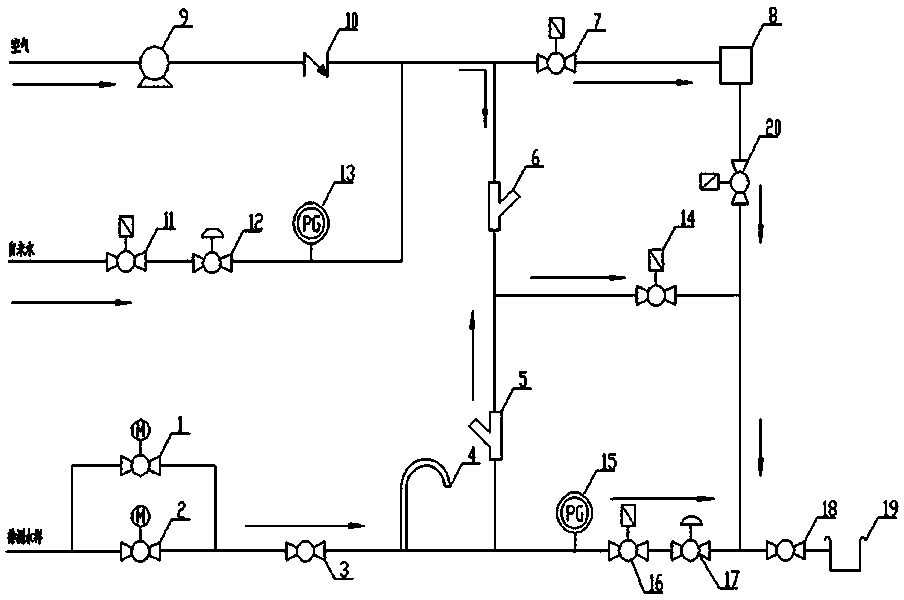

1.一种应用于脱硫处理后废水的COD预处理装置，其特征是：至少包括：COD取样池(8)、第一采样电动阀(1)、清洗用电磁阀(11)和积液池(19)，第一采样电动阀(1)一端通过管路连接待测水样，另一端通过第一管路与COD取样池(8)入口连接，清洗用电磁阀(11)一端通过管路连接清洗水源，另一端通过第二管路与COD取样池(8)入口连接;COD取样池(8)的排样口与积液池(19)通过第三管路连接。
2.根据权利要求1所述的一种应用于脱硫处理后废水的COD预处理装置，其特征是：所述的第一管路包括第一Y型过滤器(5)、第二Y型过滤器(6)、进样电磁阀(7)，第一Y型过滤器(5)、第二Y型过滤器(6)、进样电磁阀(7)采用串联连接。
3.根据权利要求1所述的一种应用于脱硫处理后废水的COD预处理装置，其特征是：所述的第二管路包括第一减压阀(12)和进样电磁阀(7)，第一减压阀(12)和进样电磁阀(7)采用串联连接。
4.根据权利要求1所述的一种应用于脱硫处理后废水的COD预处理装置，其特征是：所述的第三管路包括排样电磁阀(20)和手动球阀(18)，排样电磁阀(20)和第二手动球阀(18)串联管路连接。
5.根据权利要求1所述的一种应用于脱硫处理后废水的COD预处理装置，其特征是：所述的第一采样电动阀(1)输入和输出端并联有第二采样电动阀(2)。
6.根据权利要求1所述的一种应用于脱硫处理后废水的COD预处理装置，其特征是：所述的第一管路的管路上串接有第一手动球阀(3)。
7.根据权利要求1所述的一种应用于脱硫处理后废水的COD预处理装置，其特征是：所述的第二管路上有第一压力表(13)。
8.根据权利要求1所述的一种应用于脱硫处理后废水的COD预处理装置，其特征是：所述的第一采样电动阀(1)和第一Y型过滤器(5)连接管路上有一通向积液池(19)的第四管路，第四管路包括第二排污电磁阀(16)和第二减压阀(17)，第二排污电磁阀(16)和第二减压阀(17)串接。
9.根据权利要求8所述的一种应用于脱硫处理后废水的COD预处理装置，其特征是：所述的第四管路入口有人工采样口(4)和第二压力表(15)。
10.根据权利要求2所述的一种应用于脱硫处理后废水的COD预处理装置，其特征是：所述的第二Y型过滤器(6)和进样电磁阀(7)连接管路节点上有通向空气的第五管路，第五管路包括串接的气泵(9)和止回阀(10)，所述第一管路第一Y型过滤器(5)和第二Y型过滤器(6)之间与排样电磁阀(20)的出口接有第一排污电磁阀(14)。
说明书
一种应用于脱硫处理后废水的COD预处理装置
技术领域
本实用新型涉及一种废水COD预处理的方法，特别是一种应用于脱硫处理后废水的COD预处理装置。
背景技术
随着近年来我国可持续发展理念的持续深入，环境保护日趋成为大家关注的焦点。众多行业开始了脱硫脱硝，污水处理，VOCs等一系列环保节能措施。其中COD分析仪作为衡量水中有机物含量多少成为污水处理达标中一个至关重要的指标。化学需氧量(COD)越大，说明水体受有机物的污染越严重。
现有的COD分析仪使用过程中经常会出现两次测量结果误差较大;采样过程中管路上电磁阀故障，给操作带来不便利性;预处理流经样品的过滤器需要人工手动清洗等等一系列不便利因素给操作工带来额外的工作量且不能及时有效的清理过滤器会导致堵塞，管路压力瞬间增大，影响取样管线及清洗管线的使用寿命，无形中增加了检维修量与运行成本。
实用新型内容
本实用新型的目的是提供一种安全方便，稳定性好，实用性高，可靠性好的COD预处理装置。
本实用新型是这样实现的，一种应用于脱硫处理后废水的COD预处理装置，其特征是：至少包括：COD取样池、第一采样电动阀、清洗用电磁阀和积液池，第一采样电动阀一端通过管路连接待测水样，另一端通过第一管路与COD取样池入口连接，清洗用电磁阀一端通过管路连接清洗水源，另一端通过第二管路与COD取样池入口连接;COD取样池的排样口与积液池通过第三管路连接。
所述的第一管路包括第一Y型过滤器、第一Y型过滤器、进样电磁阀，第一Y型过滤器、第二Y型过滤器、进样电磁阀采用串联连接。
所述的第二管路包括第一减压阀和进样电磁阀，第一减压阀和进样电磁阀采用串联连接。
所述的第三管路包括排样电磁阀和第二手动球阀，排样电磁阀和第二手动球阀串联管路连接。
所述的第一采样电动阀输入和输出端并联有第二采样电动阀。
所述的第一管路的管路上串接有第一手动球阀。
所述的第二管路上有第一压力表。
所述的第一采样电动阀和第一Y型过滤器连接管路上有一通向积液池的第四管路，第四管路包括第二排污电磁阀和第二减压阀，第二排污电磁阀和第二减压阀串接。
所述的第四管路入口有人工采样口和第二压力表。
所述的第二Y型过滤器和进样电磁阀连接管路节点上有通向空气的第五管路，第五管路包括串接的气泵和止回阀，所述第一管路第一Y型过滤器和第二Y型过滤器之间与排样电磁阀的出口接有第一排污电磁阀。
当电动阀接收到PLC来的采样指令后，采样第二电动阀打开，此时第一采样电动阀处于关闭状态，然后通过第一Y型过滤器和第二Y型过滤器，同时进样电磁阀接收到PLC进样指令，最后到达仪器COD取样池取样池，第二采样电动阀及进样电磁阀接收到PLC发来的关闭指令，这样就完成了一个周期的采样操作;接下来，COD分析仪就可以从预处理完成的仪器COD取样池中取样分析，分析结束后进入下一个流程吹扫冲洗排样。
空气和自来水接收到PLC发来的打开气泵及清洗电磁阀指令，此时空气和自来水分别进入到管线内，对管线、第一Y型过滤器及第二Y型过滤器进行冲洗，经过PLC设定的时间后打开第一排污电磁阀及第二排污电磁阀，同时排样电磁阀打开，排空仪器取样池中水样，与两路排污阀排出的液体一起汇入积液池;此时一个完整的取样预处理周期完成，等待PLC指令进入下一个预处理周期。
本实用新型的优点是采样单元定期利用双采样电动阀经手动球阀、二级过滤器及进样电磁阀最终到达仪器取样池，并联的双电动阀结构实现取样的可靠性。二级过滤器实现了样液在进入仪器分析前的充分过滤，从而保证了分析的准确性。手动阀及人工采样口的设计保证了当断电或者两个电磁阀同时故障时仍可以进行采样分析校准。吹扫冲洗单元利用空气和无杂质自来水定期对过滤器进行吹扫冲洗，通过设定排污电磁阀的通断时间，实现对其管路及过滤器在线清理的功能。仪器取样池内样液分析完成后经底部排样电磁阀排至积液池。通过此预处理流程，设备正常情况下可实现采样分析及吹扫冲洗在线全自动操作，保证了样品分析的实时性、稳定性及精确性，实现全自动操作减少人工参与。
