申请日2018.03.16
公开(公告)日2018.06.22
IPC分类号C02F9/04; B01F7/16; B01F15/02; B01F15/00
摘要

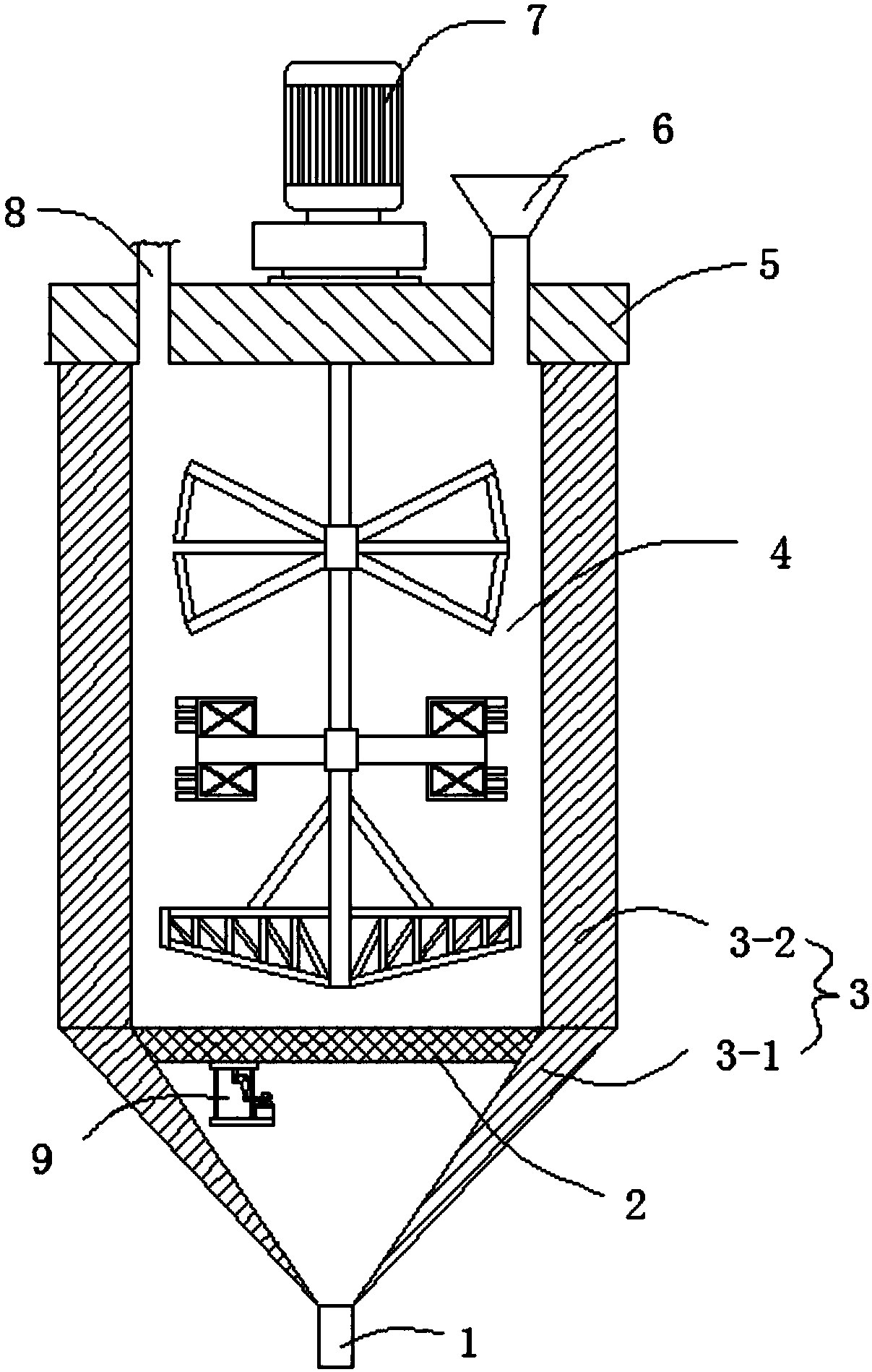

本发明公开了一种用于污水处理的环保设备，涉及用于污水处理的环保设备技术领域，包括主体处理腔和设置在主体处理腔顶部的封盖，主体处理腔包括上部的圆筒腔和下部的圆锥腔，圆筒腔和圆锥腔之间可拆卸设置有过滤网层，圆筒腔内设置有复合式搅拌机构，复合式搅拌机构包括搅拌轴，搅拌轴上端延伸出封盖连接有驱动电机，封盖上设置有均与圆筒腔内部连通的污水进水口和处理液加液口，圆锥腔底部设置有出液口，过滤网层底部设置有偏心振动装置，本发明具有结构简单，充分利用空间，搅拌效率高、处理效果好的优点。
权利要求书
1.一种用于污水处理的环保设备，包括主体处理腔(3)和设置在主体处理腔(3)顶部的封盖(5)，其特征在于，主体处理腔(3)包括上部的圆筒腔(3-2)和下部的圆锥腔(3-1)，圆筒腔(3-2)和圆锥腔(3-1)之间可拆卸设置有过滤网层(2)，圆筒腔(3-2)内设置有复合式搅拌机构(4)，复合式搅拌机构(4)包括搅拌轴(4-1)，搅拌轴(4-1)上端延伸出封盖(5)连接有驱动电机(7)，封盖(5)上设置有均与圆筒腔(3-2)内部连通的污水进水口(8)和处理液加液口(6)，圆锥腔(3-1)底部设置有出液口(1)，过滤网层(2)底部设置有偏心振动装置(9)。
2.根据权利要求1所述的用于污水处理的环保设备，其特征在于，所述的偏心振动装置(9)包括固定设置在过滤网层(2)上的连接板(9-1)和设置在连接板(9-1)下方的承载板(9-3)，连接板(9-1)和承载板(9-3)之间左右边缘分别设置有连接杆A(9-2)和连接杆B(9-4)，承载板(9-3)上设置有带动连接板(9-1)上下振动的偏心连杆振动机构(9-5)。
3.根据权利要求1所述的用于污水 处理的环保设备，其特征在于，偏心连杆振动机构(9-5)包括设置在承载板(9-3)上的驱动机构(9-5/3)、水平连杆(9-5/2)以及一端与水平连杆(9-5/2)连接另一端与连接板(9-1)底侧活动连接的L型连杆(9-5/1)，驱动机构(9-5/3)输出端设有转动盘(9-5/4)，转动盘(9-5/4)与水平连杆(9-5/2)活动连接，转动盘(9-5/4)与水平连杆(9-5/2)的连接处远离转动盘(9-5/4)的圆心。
4.根据权利要求1所述的用于污水处理的环保设备，其特征在于，复合式搅拌机构(4)还包括从上到下依次设置在搅拌轴(4-1)上的上搅拌组件(4-2)、中搅拌组件(4-3)和下搅拌组件(4-4)。
5.根据权利要求4所述的用于污水处理的环保设备，其特征在于，所述的上搅拌组件(4-2)包括对称设置在搅拌轴(4-1)两侧觉得搅拌机构A，搅拌机构A包括向上倾斜的上搅拌杆(4-2.1)、水平设置的中搅拌杆(4-2.2)和向下倾斜的下搅拌杆(4-2.3)，上搅拌杆(4-2.1)、中搅拌杆(4-2.2)和下搅拌杆(4-2.3)远离搅拌轴(4-1)一端通过连接杆(4-2.3)依次连接。
6.根据权利要求4所述的用于污水处理的环保设备，其特征在于，所述的下搅拌组件(4-4)包括对称设置在搅拌轴(4-1)上的搅拌组件B，搅拌组件B包括从上到下固定在搅拌轴(4-1)上的水平搅拌杆(4-4.2)和向上倾斜的倾斜搅拌杆(4-4.5)，水平搅拌杆(4-4.2)和倾斜搅拌杆(4-4.5)远离搅拌轴(4-1)一端连接有封口杆(4-4.4)，搅拌轴(4-1)、水平搅拌杆(4-4.2)、封口杆(4-4.4)和倾斜搅拌杆(4-4.5)围成的空间内设置有连续折弯块(4-4.3)，水平搅拌杆(4-4.2)上倾斜设置有与搅拌轴(4-1)连接的加强杆(4-4.1)。
说明书
一种用于污水处理的环保设备
技术领域
本发明涉及污水处理技术领域，更具体的是涉及一种用于污水处理的环保设备。
背景技术
生活污水是指人们在日常生活活动中所排出的废水，这种废水主要被生活废料和人的排泄物所污染，污染物的数量、成分和浓度与人们的生活习惯、用水量有关。生活污水一般并不含有有毒物质，但是，它具有适于微生物繁殖的条件，含有大量细菌和病原体，从卫生角度来看，具有一定的危害性。
由于城市人口的不断增多，城市生活废水处理问题日益凸显。又因为技术落后、资金短缺、治理难度较大，一直影响着城市环境及其建设。如果不尽快解决这些问题，那么随着城市化的推进，用水量的不断增加，污染将会更加的严重，影响也会更加的恶劣。
现在，污水处理系统中需要用到仓储设备、搅拌设备和污水处理池，但是现有的污水仓储设备、污水搅拌设备和污水处理池大多独立存在，这种情况就会导致污水处理系统占地面积大，且现有搅拌设备位置大多固定不能移动，搅拌时存在搅拌死角还存在搅拌不均匀，导致污水处理速度慢的缺点，同时存在过滤装置不可调节的问题。
发明内容
本发明的目的在于：为了解决上述技术问题，本发明提供一种用于污水处理的环保设备。
本发明为了实现上述目的具体采用以下技术方案：
一种用于污水处理的环保设备，包括主体处理腔和设置在主体处理腔顶部的封盖，主体处理腔包括上部的圆筒腔和下部的圆锥腔，圆筒腔和圆锥腔之间可拆卸设置有过滤网层，圆筒腔内设置有复合式搅拌机构，复合式搅拌机构包括搅拌轴，搅拌轴上端延伸出封盖连接有驱动电机，封盖上设置有均与圆筒腔内部连通的污水进水口和处理液加液口，圆锥腔底部设置有出液口，过滤网层底部设置有偏心振动装置。
进一步地，所述的偏心振动装置包括固定设置在过滤网层上的连接板和设置在连接板下方的承载板，连接板和承载板之间左右边缘分别设置有连接杆A和连接杆B，承载板上设置有带动连接板上下振动的偏心连杆振动机构。
进一步地，偏心连杆振动机构包括设置在承载板上的驱动机构、水平连杆以及一端与水平连杆连接另一端与连接板底侧活动连接的L型连杆，驱动机构输出端设有转动盘，转动盘与水平连杆活动连接，转动盘与水平连杆的连接处远离转动盘的圆心。
进一步地，复合式搅拌机构还包括从上到下依次设置在搅拌轴上的上搅拌组件、中搅拌组件和下搅拌组件。
进一步地，所述的上搅拌组件包括对称设置在搅拌轴两侧觉得搅拌机构A，搅拌机构A包括向上倾斜的上搅拌杆、水平设置的中搅拌杆和向下倾斜的下搅拌杆，上搅拌杆、中搅拌杆和下搅拌杆远离搅拌轴一端通过连接杆依次连接。
进一步地，所述的下搅拌组件包括对称设置在搅拌轴上的搅拌组件B，搅拌组件B包括从上到下固定在搅拌轴上的水平搅拌杆和向上倾斜的倾斜搅拌杆，水平搅拌杆和倾斜搅拌杆远离搅拌轴一端连接有封口杆，搅拌轴、水平搅拌杆、封口杆和倾斜搅拌杆围成的空间内设置有连续折弯块，水平搅拌杆上倾斜设置有与搅拌轴连接的加强杆。
本发明的有益效果如下：
1、本发明结构简单，工作时，待处理的淤泥污水通过污水进水口进入到圆筒腔内，通过处理液加液口向圆筒腔内加入处理液，然后开始复合式搅拌机构，使处理液和污水充分接触，使污水处理更加快速和均匀，在经过圆筒腔处理的污水通过过滤网层进入到圆锥腔中，过滤网层底部设置有偏心振动装置，偏心振动装置的设置是防止过滤网堵晒，影响处理后的污水离开圆筒腔。
2、承载板上设置有带动连接板上下振动的偏心连杆振动机构，这种连杆偏心机构结构简单，占空间位置小，且振动频率可控，具有很强的实用性。
