申请日2018.03.17
公开(公告)日2018.11.16
IPC分类号C02F1/32
摘要
本实用新型公开了一种温泉废水杀菌装置，包括：筒体;上盖，所述上盖与所述筒体可拆卸式密封连接，所述上盖上设置有进水口;下盖，所述下盖与所述筒体可拆卸式密封连接，所述下盖上设置有出水口，所述下盖、所述上盖及所述筒体之间密封连接形成密闭腔室;立柱，所述立柱支撑于所述上盖与所述下盖之间，所述立柱位于所述筒体的中心处;以及，灯光杀菌组件，所述灯光杀菌组件设置于密闭腔室内，所述灯光杀菌组件用于将进水口流入的温泉废水进行杀菌处理。采用灯光杀菌组件对从进水口进入到密闭腔室内的温泉水进行杀菌，然后再将杀菌后的温泉水从出水口排出，使得该温泉废水的杀菌装置具有杀菌速度快、处理效率高、操作简便的优势。
权利要求书
1.一种温泉废水杀菌装置，其特征在于，包括：

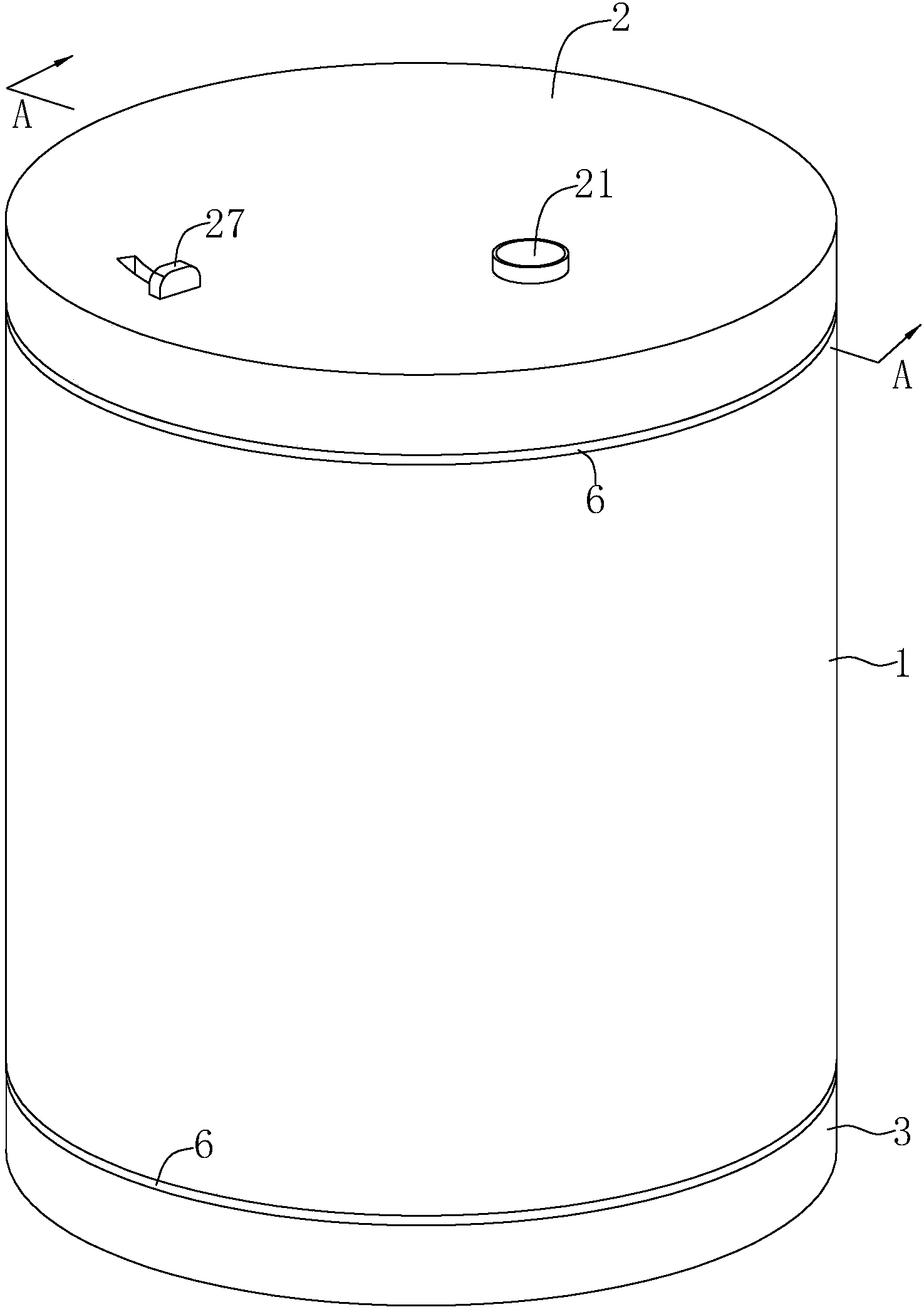

筒体(1);
上盖(2)，所述上盖(2)与所述筒体(1)可拆卸式密封连接，所述上盖(2)上设置有进水口(21);
下盖(3)，所述下盖(3)与所述筒体(1)可拆卸式密封连接，所述下盖(3)上设置有出水口(31)，所述下盖(3)、所述上盖(2)及所述筒体(1)之间密封连接形成密闭腔室;
立柱(4)，所述立柱(4)支撑于所述上盖(2)与所述下盖(3)之间，所述立柱(4)位于所述筒体(1)的中心处;以及，
灯光杀菌组件(5)，所述灯光杀菌组件(5)设置于密闭腔室内，所述灯光杀菌组件(5)用于将进水口(21)流入的温泉废水进行杀菌处理后从出水口(31)排出。
2.根据权利要求1所述的温泉废水 杀菌装置，其特征在于，所述灯光杀菌组件(5)包括：
透明水(51)，所述透明水管(51)一端与所述进水口(21)密封连接、另一端与所述出水口(31)密封连接;
紫外灯(52)，所述紫外灯(52)一端与所述上盖(2)固定装配、另一端与所述下盖(3)固定装配，所述紫外灯(52)沿所述筒体(1)的内侧壁均匀布设有多根;以及，
灯座(53)，所述灯座(53)设置于所述上盖(2)的下端面上，并与所述上盖(2)一体成型。
3.根据权利要求2所述的温泉废水杀菌装置，其特征在于，所述透明水管(51)呈螺旋状或双螺旋状。
4.根据权利要求3所述的温泉废水杀菌装置，其特征在于，所述灯光杀菌组件(5)还包括：设置于所述下盖(3)上的弹性层(54)，所述弹性层(54)上设置有供所述紫外灯(52)插接的凹槽。
5.根据权利要求4所述的温泉废水杀菌装置，其特征在于，所述筒体(1)的内侧壁上设置有用于反射所述紫外灯(52)发出的紫外光线的反射纸(12)。
6.根据权利要求1所述的温泉废水杀菌装置，其特征在于，所述立柱(4)为内部设置有反射层(41)透明玻璃柱。
7.根据权利要求6所述的温泉废水杀菌装置，其特征在于，所述上盖(2)与所述下盖(3)上均设有供所述透明玻璃柱插嵌的固定环(42)。
8.根据权利要求7所述的温泉废水杀菌装置，其特征在于，所述固定环(42)的内表面上设置有橡胶圈(421)。
9.一种温泉废水处理系统，其特征在于，包括：权利要求1-8中任一项所述的温泉废水杀菌装置。
说明书
一种温泉废水杀菌装置及其应用的温泉废水处理系统
技术领域
本实用新型涉及温泉废水处理技术领域，尤其涉及一种温泉废水杀菌装置及其应用的温泉废水处理系统。
背景技术
自从温泉成为了人们休闲养生的方式之一，随着社会的发展，越来越多的人们热爱泡温泉，温泉场所每天接待的客人也越来越多，随之而来的是，产生的洗浴废水也越来越多，如果不经处理就往外排放，废水中含有的钙镁离子、人体毛发、表面活性剂和弱碱性物质等对环境会产生不良的影响。
现有的授权公告号为CN206940681U的中国实用新型专利公开的温泉废水处理系统，能够有效地处理温泉废水及充分回收利用温泉废水所留存的余热。
但是，上述所述的温泉废水处理系统在对温泉废水杀菌时采用的是化学药剂，而该化学药剂需要人工先进行配制后才能够使用，不仅配药过程操作繁琐、浪费时间，而且化学药剂添加量难以掌握，导致温泉废水杀菌速度慢、处理效率低。
实用新型内容
针对现有技术存在的不足，本实用新型的第一种目的在于提供一种温泉废水杀菌装置，具有杀菌速度快、处理效率高的优势。
本实用新型的上述目的是通过以下技术方案得以实现的：
一种温泉废水杀菌装置，包括：筒体;上盖，所述上盖与所述筒体可拆卸式密封连接，所述上盖上设置有进水口;下盖，所述下盖与所述筒体可拆卸式密封连接，所述下盖上设置有出水口，所述下盖、所述上盖及所述筒体之间密封连接形成密闭腔室;立柱，所述立柱支撑于所述上盖与所述下盖之间，所述立柱位于所述筒体的中心处;以及，灯光杀菌组件，所述灯光杀菌组件设置于所述密闭腔室内，所述灯光杀菌组件用于将进水口流入的温泉废水进行杀菌处理后从出水口排出。
通过采用上述技术方案，在一个密闭腔室内采用灯光杀菌组件对从进水口进入到密闭腔室内的温泉水进行杀菌，然后再将杀菌后的温泉水从出水口排出，解决了采用化学药剂对温泉废水进行杀菌时，配药过程操作繁琐、费时，且化学药剂添加量难以掌握，导致温泉废水杀菌速度慢、处理效率低的问题，使得该温泉废水的杀菌装置具有杀菌速度快、处理效率高、操作简便的优势。
进一步地：所述灯光杀菌组件包括：透明水管，所述透明水管一端与所述进水口密封连接、另一端与所述出水口密封连接;紫外灯，所述紫外灯一端与所述上盖固定装配、另一端与所述下盖固定装配，所述紫外灯沿所述筒体的内侧壁均匀布设有多根;以及，灯座，所述灯座设置于所述上盖的下端面上，并与所述上盖一体成型。
通过采用上述技术方案，在进水口与出水口之间设置透明水管，不仅能够将温泉废水从进水后导流到出水口，而且透明设置的水管使得紫外灯发出的紫外线能够尽可能的照射到透明水管内的温泉废水上，从而方便了温泉废水的杀菌，同时，在筒体的内侧壁均匀布设多根紫外灯，使得进入到密闭腔室内的温泉废水能够得到充分的杀菌，从而保证了灯光杀菌组件的杀菌效果。
进一步地：所述透明水管呈螺旋状或双螺旋状。
通过采用上述技术方案,将水管设置为螺旋状或双螺旋状，不仅增加温泉废水在密闭腔室内的通过时间，进而增加了温泉废水在紫外灯下的照射时间，而且还增加了透明水管在密闭腔室内的照射面积，从而更加充分地对温泉废水进行杀菌，保证了灯光杀菌组件的杀菌效果。
进一步地：所述灯光杀菌组件还包括：设置于所述下盖上的弹性层，所述弹性层上设置有供所述紫外灯插接的凹槽。
通过采用上述技术方案,在下盖上设置弹性层及凹槽，使得紫外灯上远离灯座的一端能够被凹槽抵接、固定，从而保证了紫外灯安装的稳固性。
进一步地：所述筒体的内侧壁上设置有用于反射所述紫外灯发出的紫外光的反射纸。
通过采用上述技术方案,在筒体的内侧壁上设置反射纸，使得紫外灯发出的紫外光能够在密闭腔室内反射，从而减少了紫外灯光的损耗，增强了密闭腔室内的紫外线灯光强度，从而增强了杀菌效果。
进一步地：所述立柱为内部设置有反射层透明玻璃柱。
通过采用上述技术方案,在透明玻璃柱的内部涂设反射层，使得紫外灯发射的光线能够在立柱上发生镜面反射，增强了密闭腔室内的紫外灯光的强度，再一次增强了灯光杀菌组件的杀菌效果。
进一步地：所述上盖与所述下盖上均设有供所述透明玻璃柱插嵌的固定环。
通过采用上述技术方案,通过在上下盖上设置固定环对透明玻璃柱进行固定，保证了透明玻璃柱安装的牢固性，进而提升了透明玻璃柱对上下盖的支撑的稳定性。
进一步地：所述固定环的内表面上设置有橡胶圈。
通过采用上述技术方案,在固定环的内表面设置橡胶圈，使得透明玻璃柱能够与固定环装配得更加紧密、牢固。
本实用新型的第二种目的在于提供一种温泉废水处理系统，具有杀菌速度快、杀菌处理效率高的优势。
本实用新型的上述目的是通过以下技术方案得以实现的：
一种温泉废水处理系统，包括：上述任一项所述的温泉废水杀菌装置。
通过采用上述技术方案，使用杀菌灯光对温泉废水进行杀菌，不仅解决了配制药剂的问题，而且避免了添加药剂时药剂量难以掌握的问题，使得该温泉废水处理系统具有杀菌速度快、杀菌处理效率高的优势。
综上所述，本实用新型具有以下有益效果：
其一，通过采用灯光杀菌组件对温泉废水进行杀菌，不仅解决了配制药剂的问题，而且避免了添加药剂时药剂量难以掌握的问题，使得该温泉废水处理系统具有杀菌速度快、杀菌处理效率高的优势;
其二，在透明玻璃柱的内部涂设反射层，使得紫外灯发射的光线能够在立柱上发生镜面反射，增强了密闭腔室内的紫外灯光的强度，再一次增强了灯光杀菌组件的杀菌效果。
