申请日2018.03.16
公开(公告)日2018.06.22
IPC分类号C02F9/14; C02F103/34
摘要
为克服现有技术之缺陷，本发明提供一种用于中药厂的废水处理设备，包括通过管道顺次相连的格栅、调节池、UASB反应池、接触氧化池、沉淀池、脱色池，污泥池、压滤机和加药罐。本发明结构简单，新颖独特，易安装，操作方法简单，成本低，效果好，可有效解决解决现有中药废水处理工艺工程投资大、运行费用高，操作管理不方便，无法妥善处置剩余污泥，设备运行产生噪声等二次污染，且有安全隐患的问题，经济和社会效益巨大。
权利要求书
1.用于中药厂的废水处理设备，其特征在于，包括通过管道顺次相连的格栅(1)、调节池(2)、UASB反应池、接触氧化池、沉淀池(5)、脱色池(6)，污泥池(7)、压滤机(8)和加药罐(9);其中，在调节池(2)的进口处装有格栅(1);调节池(2)的出口与UASB反应池的进口相连通;UASB反应池的出口与接触氧化池的进口相连通;接触氧化池的出口与沉淀池(5)的进口相连通;沉淀池(5)的污泥出口与污泥池(7)的进口相连通;沉淀池(5)的上清液的出口与脱色池(6)的进口相连通;脱色池(6)的污泥出口与污泥池(7)的进口相连通;脱色池(6)的出水口与排入水渠的管道相连通;脱色池(6)的加药口与加药罐(9)相连通;污泥池(7)的污泥出口与压滤机(8)的进口相连通;压滤机(8)的上清液出口、污泥 池(7)的浓缩液出口并联经回流管道与调节池(2)的回流口相连通。
2.根据权利要求1所述的用于中药厂的废水处理设备，其特征在于，所述的UASB反应器是由第一UASB反应器(301)和第二UASB反应器(302)构成，其中，第一UASB反应器(301)和第二UASB反应器(302)的进口管道并联接调节池(2)的出口，第一UASB反应器(301)与调节池(2)之间连通的管道上装有第一阀门(1101)，第二UASB反应器(302)与调节池(2)之间连通的管道上装有第二阀门(1102)。
3.根据权利要求1所述的用于中药厂的废水处理设备，其特征在于，接触氧化池为半地下式钢筋混凝土结构。
4.根据权利要求2所述的用于中药厂的废水处理设备，其特征在于，接触氧化池包括第一接触氧化池(401)和第二接触氧化池(402)，其中，第一接触氧化池(401)的进口与第一UASB反应器(301)的出口相连通，第二接触氧化池(402)的进口与第二UASB反应器(302)的出口相连通，第一接触氧化池(401)、第二接触氧化池(402)的出口并联与沉淀池(5)的进口相连通。
5.根据权利要求4所述的用于中药厂的废水处理设备，其特征在于，第一接触氧化池(401)上装有第一风机(1001)，第二接触氧化池(402)上装有第二风机(1002)。
6.根据权利要求1所述的用于中药厂的废水处理设备，其特征在于，调节池(2)的有效水深不少于3m。
7.根据权利要求1所述的用于中药厂的废水处理设备，其特征在于，沉淀池(5)为平流式沉淀池。
8.根据权利要求1所述的用于中药厂的废水处理设备，其特征在于，污泥池(7)为方形或圆形结构，且有效深度不小于3m。
9.根据权利要求1所述的用于中药厂的废水处理设备，其特征在于，压滤机(8)为板框式污泥压滤机。
10.根据权利要求1所述的用于中药厂的废水处理设备，其特征在于，格栅(1)为机械驱动式格栅。
说明书
用于中药厂的废水处理设备
技术领域
本发明涉及药厂废水的处理技术领域，特别是一种用于中药厂的废水处理设备。
背景技术
中药制药过程中会产生废水，主要包括生产废水和生活污水，若直接排放会对环境造成严重的污染，这是不允许的，必须对废水进行处理。
所述中药废水大多包括洗药、煮提与制剂、洗瓶等工段产生的废水，中成药废水中主要含有各种天然有机污染物，工程原水为中药制药生产废水和低浓度的各工段设备洗涤水、净化水、地面冲洗水、日常生活污水。其水质特点为：主要污染物是常规污染物，可生化性较好，属于易生物降解污染物质，废水中不含影响生化处理的抗生素，废水水量水质波动大。目前常采用的废水处理设备工程投资大、运行费用高，操作管理不方便，无法妥善处置剩余污泥，运行产生噪声等二次污染，且有安全隐患，因此，研究开发一种中药废水处理设备势在必行。
发明内容
针对上述情况，为克服现有技术之缺陷，本发明之目的是提供一种用于中药厂的废水处理设备，可有效解决现有中药废水处理设备工程投资大、运行费用高，操作管理不方便，无法妥善处置剩余污泥，运行产生噪声等二次污染，且有安全隐患的问题。
本发明解决的技术方案是，

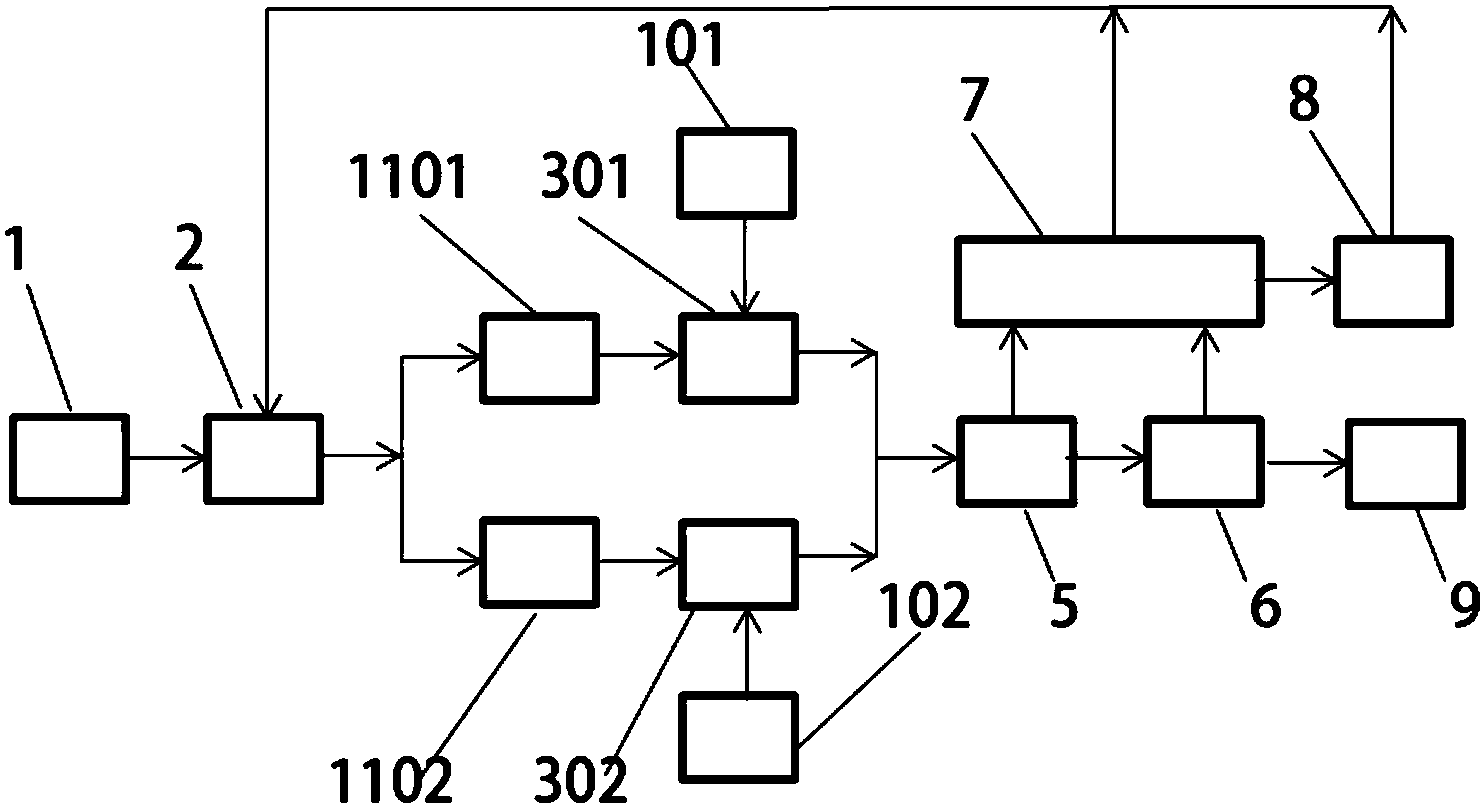

用于中药厂的废水处理设备，包括通过管道顺次相连的格栅1、调节池2、UASB反应池、接触氧化池、沉淀池5、脱色池6，污泥池7、压滤机8和加药罐9。其中，在调节池2的进口处装有格栅1。调节池2的出口与UASB反应池的进口相连通。UASB反应池的出口与接触氧化池的进口相连通。接触氧化池的出口与沉淀池5的进口相连通。沉淀池5的污泥出口与污泥池7的进口相连通。沉淀池5的上清液的出口与脱色池6的进口相连通。脱色池6的污泥出口与污泥池7的进口相连通。脱色池6的出水口与排入水渠的管道相连通。脱色池6的加药口与加药罐9相连通。污泥池7的污泥出口与压滤机8的进口相连通。压滤机8的上清液出口、污泥池7的浓缩液出口并联经回流管道与调节池2的回流口相连通。
进一步说，所述的UASB反应器是由第一UASB反应器301和第二UASB反应器302构成，其中，第一UASB反应器301和第二UASB反应器302的进口管道并联接调节池2的出口，第一UASB反应器301与调节池2之间连通的管道上装有第一阀门1101，第二UASB反应器302与调节池2之间连通的管道上装有第二阀门1102。
进一步说，接触氧化池为半地下式钢筋混凝土结构。
进一步说，接触氧化池包括第一接触氧化池401和第二接触氧化池402，其中，第一接触氧化池401的进口与第一UASB反应器301的出口相连通，第二接触氧化池402的进口与第二UASB反应器302的出口相连通，第一接触氧化池401、第二接触氧化池402的出口并联与沉淀池5的进口相连通。
进一步说，第一接触氧化池401上装有第一风机1001，第二接触氧化池402上装有第二风机1002。
进一步说，调节池2的有效水深不少于3m。
进一步说，沉淀池5为平流式沉淀池。
进一步说，污泥池7为方形或圆形结构，且有效深度不小于3m。
进一步说，压滤机8为板框式污泥压滤机。
进一步说，格栅1为机械驱动式格栅。
本发明结构简单，新颖独特，易安装，操作方法简单，成本低，效果好，可有效解决解决现有中药废水处理工艺工程投资大、运行费用高，操作管理不方便，无法妥善处置剩余污泥，设备运行产生噪声等二次污染，且有安全隐患的问题，经济和社会效益巨大。
