申请日2018.05.23
公开(公告)日2018.08.10
IPC分类号C02F9/14
摘要
本发明公开了一种可变容积式一体化污水处理装置，包括厌氧池、好氧池、化学反应池及净化消毒池，所述厌氧池与所述好氧池之间设置有活动挡板一，所述活动挡板一靠近所述好氧池的一侧的中间位置设置有齿条一，所述齿条一远离所述活动挡板一的一端设置有连接杆一，所述好氧池顶端的中间位置设置有电机，所述好氧池内部的顶端的中间位置设置有转动轴，所述转动轴远离所述电机的一端设置有与所述齿条一相匹配的齿轮，所述好氧池与所述化学反应池之间设置有活动挡板二，所述活动挡板二靠近所述好氧池的一侧的中间位置设置有与所述齿轮相匹配的齿条二。有益效果：能够调整各个处理池的容积，可以根据处理水质的情况来改变污水处理的有机负荷。
翻译权利要求书

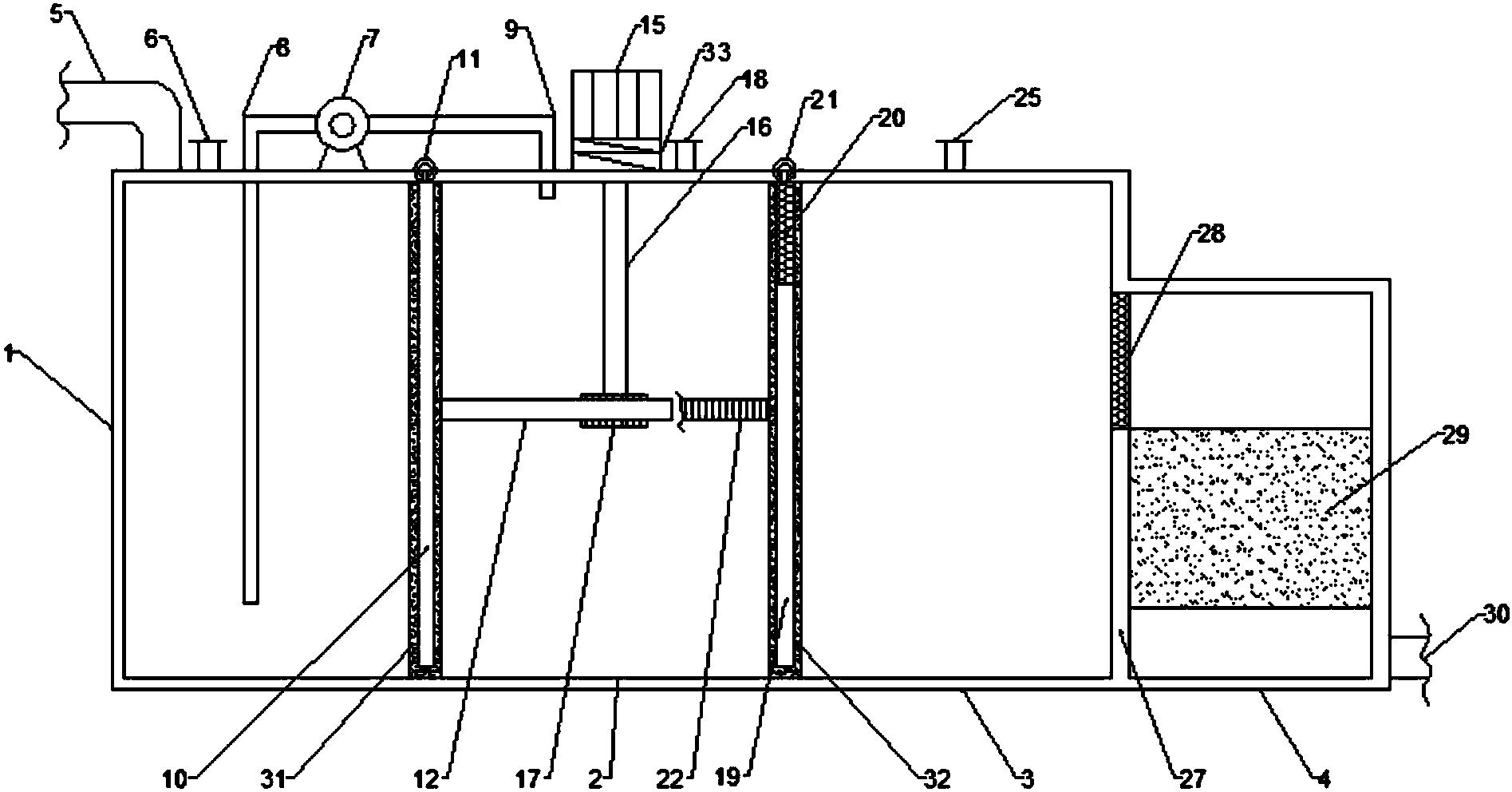

1.一种可变容积式一体化污水处理装置，其特征在于，包括厌氧池(1)、好氧池(2)、化学反应池(3)及净化消毒池(4)，所述厌氧池(1)顶端的一侧设置有进水口(5)，所述厌氧池(1)顶端且靠近所述进水口(5)的一侧设置有投药口一(6)，所述厌氧池(1)顶端且远离所述进水口(5)的一侧设置有水泵(7)，所述水泵(7)的一侧设置有抽水管(8)，并且，所述抽水管(8)与所述厌氧池(1)的顶端相配合连接，所述水泵(7)远离所述抽水管(8)的一侧设置有排水管(9)，并且，所述排水管(9)与所述好氧池(2)的顶端相配合连接，所述厌氧池(1)与所述好氧池(2)之间设置有活动挡板一(10)，所述活动挡板一(10)顶端的两侧分别均设置有支撑轮一(11)，所述活动挡板一(10)靠近所述好氧池(2)的一侧的中间位置设置有齿条一(12)，所述齿条一(12)远离所述活动挡板一(10)的一端设置有连接杆一(13)，并且，所述连接杆一(13)与所述好氧池(2)的一侧相配合连接，所述连接杆一(13)远离所述齿条一(12)且位于所述好氧池(2)外部的一端设置有把手一(14)，所述好氧池(2)顶端的中间位置设置有电机(15)，所述好氧池(2)内部的顶端的中间位置设置有转动轴(16)，并且，所述转动轴(16)与所述电机(15)的输出轴相配合连接，所述转动轴(16)远离所述电机(15)的一端设置有与所述齿条一(12)相匹配的齿轮(17)，所述好氧池(2)顶端且靠近所述电机(15)的一侧设置有投药口二(18)，所述好氧池(2)与所述化学反应池(3)之间设置有活动挡板二(19)和位于所述活动挡板二(19)顶端的过滤网一(20)，所述过滤网一(20)顶端的两侧分别均设置有支撑轮二(21)，所述活动挡板二(19)靠近所述好氧池(2)的一侧的中间位置设置有与所述齿轮(17)相匹配的齿条二(22)，所述齿条二(22)远离所述活动挡板二(19)的一端设置有连接杆二(23)，并且，所述连接杆二(23)与所述好氧池(2)的另一侧相配合连接，所述连接杆二(23)远离所述齿条二(22)且位于所述好氧池(2)外部的一端设置有把手二(24)，所述化学反应池(3)顶端的中间位置设置有投药口三(25)，所述化学反应池(3)、所述厌氧池(1)及所述好氧池(2)的顶端的两侧分别均设置有与所述支撑轮一(11)及所述支撑轮二(21)相匹配的凹槽(26)，所述化学反应池(3)与所述净化消毒池(4)之间设置有挡板(27)及位于所述挡板(27)顶端的过滤网二(28)，所述净化消毒池(4)内部设置有活性炭(29)，所述净化消毒池(4)的底端且远离所述化学反应池(3)的一侧设置有出水口(30)。
2.根据权利要求1所述的一种可变容积式一体化污水处理装置，其特征在于，所述活动挡板一(10)的顶端、底端及两侧分别均设置有密封橡胶垫一(31)。
3.根据权利要求1所述的一种可变容积式一体化污水处理装置，其特征在于，所述活动挡板二(19)的底端及两侧和所述过滤网一(20)的顶端及两侧分别均设置有密封橡胶垫二(32)。
4.根据权利要求1所述的一种可变容积式一体化污水处理装置，其特征在于，所述电机(15)与所述好氧池(2)之间设置有减震垫(33)。
5.根据权利要求1所述的一种可变容积式一体化污水处理装置，其特征在于，所述齿条一(12)与所述活动挡板一(10)为活动连接结构，所述齿条二(22)与所述活动挡板二(19)为活动连接结构。
6.根据权利要求1所述的一种可变容积式一体化污水处理装置，其特征在于，所述连接杆一(13)与所述齿条一(12)及所述好氧池(2)均为活动连接结构，所述连接杆二(23)与所述齿条二(22)及所述好氧池(2)均为活动连接结构。
说明书
一种可变容积式一体化污水处理装置
技术领域
本发明涉及污水处理领域，具体来说，涉及一种可变容积式一体化污水处理装置。
背景技术
环境污染问题是人类面临的严重问题，这已经得到了全球的公认，生活污水也是江河湖泊的污染源之一，尤其是在一些中小型城市，民房的生活污水通常是经过简单处理后就排放到河流里面，必然会对环境产生污染，针对这些污染问题，生产处污水处理设备来对污水进行有效地处理，目前市场上的污水处理设备有多种，但是一般的污水处理装置中的各个反应池容量均为固定的，不能根据处理水质的情况来改变污水处理的有机负荷。
针对相关技术中的问题，目前尚未提出有效的解决方案。
发明内容
针对相关技术中的问题，本发明提出一种可变容积式一体化污水处理装置，以克服现有相关技术所存在的上述技术问题。
本发明的技术方案是这样实现的：
一种可变容积式一体化污水处理装置，包括厌氧池、好氧池、化学反应池及净化消毒池，所述厌氧池顶端的一侧设置有进水口，所述厌氧池顶端且靠近所述进水口的一侧设置有投药口一，所述厌氧池顶端且远离所述进水口的一侧设置有水泵，所述水泵的一侧设置有抽水管，并且，所述抽水管与所述厌氧池的顶端相配合连接，所述水泵远离所述抽水管的一侧设置有排水管，并且，所述排水管与所述好氧池的顶端相配合连接，所述厌氧池与所述好氧池之间设置有活动挡板一，所述活动挡板一顶端的两侧分别均设置有支撑轮一，所述活动挡板一靠近所述好氧池的一侧的中间位置设置有齿条一，所述齿条一远离所述活动挡板一的一端设置有连接杆一，并且，所述连接杆一与所述好氧池的一侧相配合连接，所述连接杆一远离所述齿条一且位于所述好氧池外部的一端设置有把手一，所述好氧池顶端的中间位置设置有电机，所述好氧池内部的顶端的中间位置设置有转动轴，并且，所述转动轴与所述电机的输出轴相配合连接，所述转动轴远离所述电机的一端设置有与所述齿条一相匹配的齿轮，所述好氧池顶端且靠近所述电机的一侧设置有投药口二，所述好氧池与所述化学反应池之间设置有活动挡板二和位于所述活动挡板二顶端的过滤网一，所述过滤网一顶端的两侧分别均设置有支撑轮二，所述活动挡板二靠近所述好氧池的一侧的中间位置设置有与所述齿轮相匹配的齿条二，所述齿条二远离所述活动挡板二的一端设置有连接杆二，并且，所述连接杆二与所述好氧池的另一侧相配合连接，所述连接杆二远离所述齿条二且位于所述好氧池外部的一端设置有把手二，所述化学反应池顶端的中间位置设置有投药口三，所述化学反应池、所述厌氧池及所述好氧池的顶端的两侧分别均设置有与所述支撑轮一及所述支撑轮二相匹配的凹槽，所述化学反应池与所述净化消毒池之间设置有挡板及位于所述挡板顶端的过滤网二，所述净化消毒池内部设置有活性炭，所述净化消毒池的底端且远离所述化学反应池的一侧设置有出水口。
进一步的，所述活动挡板一的顶端、底端及两侧分别均设置有密封橡胶垫一。
进一步的，所述活动挡板二的底端及两侧和所述过滤网一的顶端及两侧分别均设置有密封橡胶垫二。
进一步的，所述电机与所述好氧池之间设置有减震垫。
进一步的，所述齿条一与所述活动挡板一为活动连接结构，所述齿条二与所述活动挡板二为活动连接结构。
进一步的，所述连接杆一与所述齿条一及所述好氧池均为活动连接结构，所述连接杆二与所述齿条二及所述好氧池均为活动连接结构。
本发明的有益效果为：通过设置水泵、抽水管及排水管，从而使得厌氧池内的污水经过处理后进入好氧池内，通过设置活动挡板一和活动挡板二，从而能够调整厌氧池、好氧池及化学反应池的容积，通过设置电机、转动轴、齿轮、齿条一及齿条二，从而使得电机带动齿轮进行运动，从而带动齿条一和齿条二进行运动，从而带动活动挡板一和活动挡板二进行运动，进而能够调整厌氧池、好氧池及化学反应池的容积，使得能够根据处理水质的情况来改变污水处理的有机负荷。
