申请日2018.03.16
公开(公告)日2018.06.29
IPC分类号B01D36/02; C02F11/12
摘要
本发明公开了一种污泥处理用分层过滤装置及方法，包括罐体、底脚、电机机座和泵座，所述罐体底面设置有所述底脚，所述底脚旁侧设置有出液管，所述出液管中部外侧设置有电磁阀，所述出液管内部侧面设置有流量传感器。有益效果在于：采用伺服电机带动搅拌辊转动，可加快污泥的过滤进度，同时通过流量传感器能够实时获取过滤水的排出量并在显示屏上实时显示，方便使用者观察统计，且通过红外摄像头能够实时了解罐体内污泥过滤的工作进度并在显示屏上实时显示，方便使用者准确把握污泥过滤进度，并通过液压泵带动刮板横移可将过滤完成的污泥经排污管推出，从而实现了自动排污的功能，有利于装置的大范围推广利用。
权利要求书

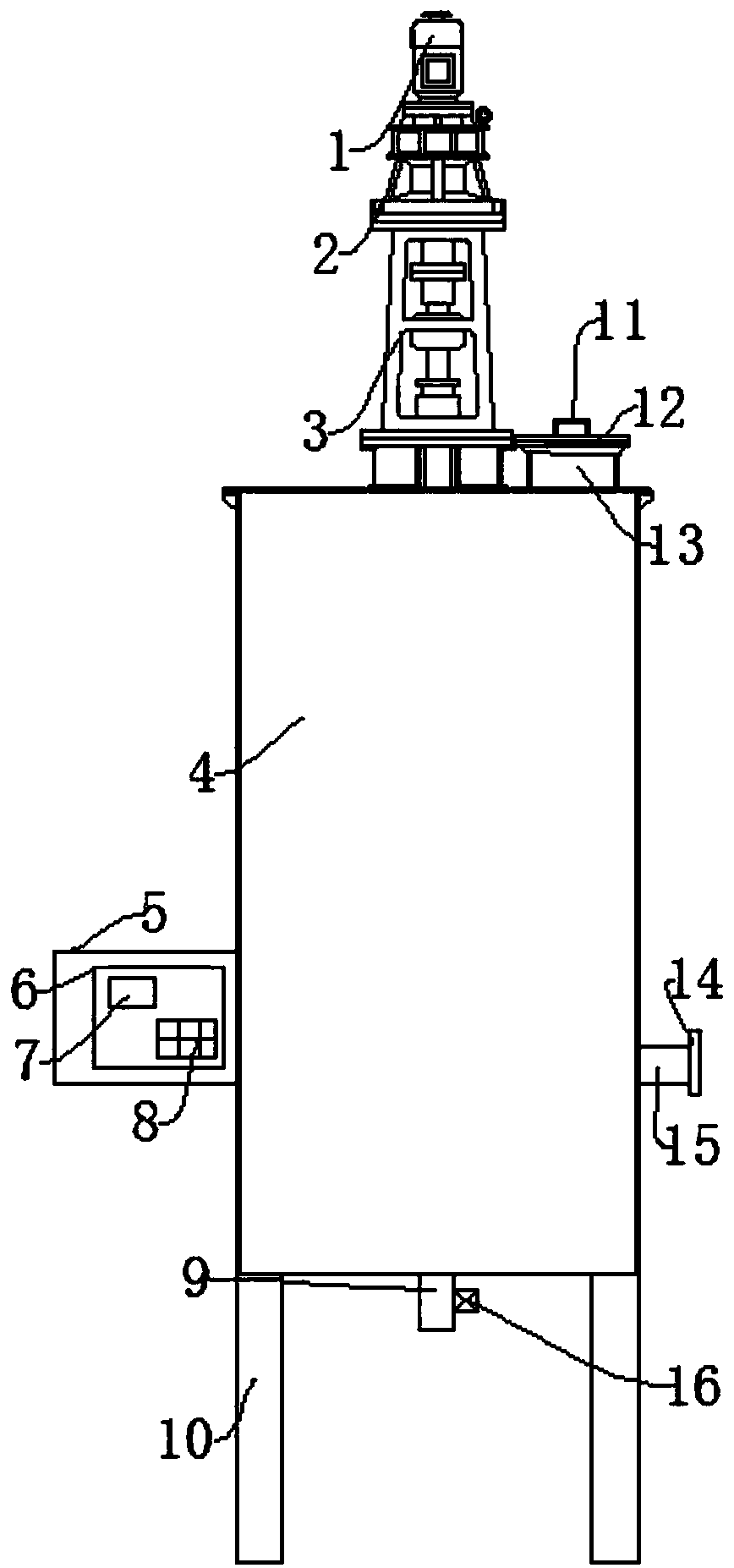

1.一种污泥处理用分层过滤装置，其特征在于：包括罐体(4)、底脚(10)、电机机座(3)和泵座(22)，所述罐体(4)底面设置有所述底脚(10)，所述底脚(10)旁侧设置有出液管(9)，所述出液管(9)中部外侧设置有电磁阀(16)，所述出液管(9)内部侧面设置有流量传感器(23)，所述罐体(4)顶面设置有所述电机机座(3)，所述电机机座(3)顶面设置有减速器(2)，所述减速器(2)顶面设置有伺服电机(1)，所述伺服电机(1)底面端部设置有转轴(24)，所述转轴(24)端部设置有搅拌辊(25)，所述电机机座(3)旁侧设置有进料斗(13)，所述进料斗(13)顶面设置有端盖(12)，所述端盖(12)顶面设置有提手(11)，所述罐体(4)中部侧面设置有排污管(15)，所述排污管(15)端部设置有封盖(14)，所述罐体(4)中部另一侧面设置有驱动箱(5)，所述驱动箱(5)内部底面设置有所述泵座(22)，所述泵座(22)上设置有液压泵(20)，所述液压泵(20)端部设置有液压推杆(21)，所述液压推杆(21)端部设置有刮板(19)，所述驱动箱(5)侧面设置有侧门(28)，所述侧门(28)表面设置有把手(29)，所述罐体(4)内壁中部设置有粗过滤层(26)，所述粗过滤层(26)底面设置有细过滤层(27)，所述罐体(4)内壁顶面设置有安装架(17)，所述安装架(17)底面设置有红外摄像头(18)，所述驱动箱(5)前面设置有控制主机(6)，所述控制主机(6)上设置有显示屏(7)，所述显示屏(7)旁侧设置有控制键盘(8)。
2.根据权利要求1所述的一种污泥处理用分层过滤装置，其特征在于：所述底脚(10)的数量为四个，所述底脚(10)为实心结构，所述出液管(9)与所述罐体(4)通过螺纹连接，所述电磁阀(16)的动作响应时间不超过1s，所述电磁阀(16)通过螺纹件固定在所述出液管(9)上。
3.根据权利要求1所述的一种污泥 处理用分层过滤装置，其特征在于：所述流量传感器(23)的工作刷新频率不低于50HZ，所述电机机座(3)的材质为铸铁，所述减速器(2)为齿轮减速器，所述伺服电机(1)的额定转速不低于600Rpm，所述伺服电机(1)的绝缘等级为F级，所述伺服电机(1)与所述减速器(2)传动连接。
4.根据权利要求1所述的一种污泥处理用分层过滤装置，其特征在于;所述转轴(24)的截面形状为圆形或正八边形中的一种，所述转轴(24)与所述减速器(2)通过联轴器连接，所述搅拌辊(25)的材质为铝合金，所述搅拌辊(25)为空心结构，所述进料斗(13)的径向尺寸为所述出液管(9)的径向尺寸的三倍。
5.根据权利要求1所述的一种污泥处理用分层过滤装置，其特征在于：所述端盖(12)与所述进料斗(13)的连接方式为铰接，所述提手(11)的形状为U型，所述提手(11)与所述端盖(12)的连接方式为焊接，所述排污管(15)的径向尺寸为所述出液管(9)的径向尺寸的1.5倍，所述封盖(14)与所述排污管(15)通过螺纹连接。
6.根据权利要求1所述的一种污泥处理用分层过滤装置，其特征在于：所述驱动箱(5)的壁厚不低于2mm，所述驱动箱(5)焊接在所述罐体(4)上，所述液压泵(20)的流量不低于40L/min，所述液压推杆(21)的截面形状与所述转轴(24)的截面形状保持一致，所述刮板(19)的材质为冷轧钢板，所述刮板(19)与所述液压推杆(21)通过螺纹连接。
7.根据权利要求1所述的一种污泥处理用分层过滤装置，其特征在于：所述侧门(28)与所述驱动箱(5)通过合页连接，所述把手(29)的材质为酚醛树脂，所述粗过滤层(26)的材质为不锈钢，所述粗过滤层(26)为筛网状结构，所述粗过滤层(26)的目数不低于600。
8.根据权利要求1所述的一种污泥处理用分层过滤装置，其特征在于：所述细过滤层(27)的材质为石英砂，所述细过滤层(27)的厚度不低于13mm，所述红外摄像头(18)的分辨率不低于720P，所述控制主机(6)的型号为PLC S7-1200，所述显示屏(7)的材质为VA，所述控制键盘(8)内嵌在所述控制主机(6)上。
9.根据权利要求1所述的一种污泥处理用分层过滤装置，其特征在于：所述控制主机(6)与所述显示屏(7)、所述伺服电机(1)、所述红外摄像头(18)、所述液压泵(20)、所述电磁阀(16)、所述流量传感器(23)和所述控制键盘(8)电连接。
10.一种污泥处理用分层过滤装置的过滤方法，应用于权利要求1至9任意一项所述的污泥处理用分层过滤装置，其特征在于：包括如下步骤：
(1)检查封盖(14)的封闭情况，同时通过把手(29)打开侧门(28)，对液压泵(20)进行日常维护检修，确认无误后通过提手(11)打开端盖(12)，后将污泥经进料斗(13)加入到罐体(4)内;
(2)通过控制键盘(8)控制伺服电机(1)工作，伺服电机(1)通过转轴(24)带动搅拌辊(25)转动来对污泥进行搅拌，加快过滤进度，污泥经过网状结构的粗过滤层(26)时被进行粗过滤，后经石英砂制成的细过滤层(27)精细过滤后将水过滤出，水流入罐体(4)底部，过滤后的污泥仍留在粗过滤层(26)顶部;
(3)通过控制键盘(8)控制红外摄像头(18)工作实时获取污泥分层过滤的视频信息并回传至显示屏(7)上实时显示，使用者通过观察显示屏(7)可实时了解污泥分层过滤的工作进度，当污泥过滤完成时后进行排污工作;
(4)使用者手动打开封盖(14)，通过控制键盘(8)控制液压泵(20)工作，液压泵(20)通过液压推杆(21)带动刮板(19)横移将过滤完成的污泥经排污管(15)排出至外界进行后续处理，可使刮板(19)多次重复横移，以便确保排污的彻底;
(5)当需要排出过滤水时，使用者通过控制键盘(8)控制电磁阀(16)打开，过滤水经出液管(9)排出到外界，同时流量传感器(23)工作实时获取出液管(9)处的流量信息并经控制主机(6)转换为实时出水量后传递至显示屏(7)上实时显示，方便使用者观察统计;
(6)日常工作完成后，需对液压泵(20)进行检修维护，同时需对罐体(4)内的粗过滤层(26)和细过滤层(27)进行清理，必要时可对细过滤层(27)进行更换，且应该对封盖(14)的密封性进行检查。
说明书
一种污泥处理用分层过滤装置及方法
技术领域
本发明涉及污泥处理设备技术领域，具体涉及一种污泥处理用分层过滤装置及方法。
背景技术
污泥处理是对污泥进行减量化、稳定化和无害化处理的过程。污水处理程度越高，就会产生越多的污泥残余物需要加以处理。除非是利用土地处理或污水塘处理污水，否则一般的污水处理厂必须设有污泥处理设施。对现代化的污水处理厂而言，污泥的处理与处置已成为污水处理系统运行中最复杂、且花费最高的一部分，在对污泥处理时常常需要使用到过滤装置来将污泥中的水过滤出来，以便降低污泥的含水量，从而方便后续处理。
但是传统情况下，分层过滤装置无法实时统计过滤水的排出量，同时无法实时查看污泥过滤的工作进度，从而无法准确把握污泥的过滤进度，容易出现过滤不彻底的情况，同时无法实现自动排污。
发明内容
本发明的目的就在于为了解决上述问题而提供一种污泥处理用分层过滤装置及方法。
本发明通过以下技术方案来实现上述目的：
根据本发明的一方面，提供了一种污泥处理用分层过滤装置，包括罐体、底脚、电机机座和泵座，所述罐体底面设置有所述底脚，所述底脚旁侧设置有出液管，所述出液管中部外侧设置有电磁阀，所述出液管内部侧面设置有流量传感器，所述罐体顶面设置有所述电机机座，所述电机机座顶面设置有减速器，所述减速器顶面设置有伺服电机，所述伺服电机底面端部设置有转轴，所述转轴端部设置有搅拌辊，所述电机机座旁侧设置有进料斗，所述进料斗顶面设置有端盖，所述端盖顶面设置有提手，所述罐体中部侧面设置有排污管，所述排污管端部设置有封盖，所述罐体中部另一侧面设置有驱动箱，所述驱动箱内部底面设置有所述泵座，所述泵座上设置有液压泵，所述液压泵端部设置有液压推杆，所述液压推杆端部设置有刮板，所述驱动箱侧面设置有侧门，所述侧门表面设置有把手，所述罐体内壁中部设置有粗过滤层，所述粗过滤层底面设置有细过滤层，所述罐体内壁顶面设置有安装架，所述安装架底面设置有红外摄像头，所述驱动箱前面设置有控制主机，所述控制主机上设置有显示屏，所述显示屏旁侧设置有控制键盘。
在本实施例中，所述底脚的数量为四个，所述底脚为实心结构，所述出液管与所述罐体通过螺纹连接，所述电磁阀的动作响应时间不超过1s，所述电磁阀通过螺纹件固定在所述出液管上。
在本实施例中，所述流量传感器的工作刷新频率不低于50HZ，所述电机机座的材质为铸铁，所述减速器为齿轮减速器，所述伺服电机的额定转速不低于600Rpm，所述伺服电机的绝缘等级为F级，所述伺服电机与所述减速器传动连接。
在本实施例中，所述转轴的截面形状为圆形或正八边形中的一种，所述转轴与所述减速器通过联轴器连接，所述搅拌辊的材质为铝合金，所述搅拌辊为空心结构，所述进料斗的径向尺寸为所述出液管的径向尺寸的三倍。
在本实施例中，所述端盖与所述进料斗的连接方式为铰接，所述提手的形状为U型，所述提手与所述端盖的连接方式为焊接，所述排污管的径向尺寸为所述出液管的径向尺寸的1.5倍，所述封盖与所述排污管通过螺纹连接。
在本实施例中，所述驱动箱的壁厚不低于2mm，所述驱动箱焊接在所述罐体上，所述液压泵的流量不低于40L/min，所述液压推杆的截面形状与所述转轴的截面形状保持一致，所述刮板的材质为冷轧钢板，所述刮板与所述液压推杆通过螺纹连接。
在本实施例中，所述侧门与所述驱动箱通过合页连接，所述把手的材质为酚醛树脂，所述粗过滤层的材质为不锈钢，所述粗过滤层为筛网状结构，所述粗过滤层的目数不低于600。
在本实施例中，所述细过滤层的材质为石英砂，所述细过滤层的厚度不低于13mm，所述红外摄像头的分辨率不低于720P，所述控制主机的型号为PLC S7-1200，所述显示屏的材质为VA，所述控制键盘内嵌在所述控制主机上。
在本实施例中，所述控制主机与所述显示屏、所述伺服电机、所述红外摄像头、所述液压泵、所述电磁阀、所述流量传感器和所述控制键盘电连接。
本发明还提供一种污泥处理用分层过滤装置的过滤方法，应用于上述污泥处理用分层过滤装置，包括如下步骤：
(1)检查封盖的封闭情况，同时通过把手打开侧门，对液压泵进行日常维护检修，确认无误后通过提手打开端盖，后将污泥经进料斗加入到罐体内;
(2)通过控制键盘控制伺服电机工作，伺服电机通过转轴带动搅拌辊转动来对污泥进行搅拌，加快过滤进度，污泥经过网状结构的粗过滤层时被进行粗过滤，后经石英砂制成的细过滤层精细过滤后将水过滤出，水流入罐体底部，过滤后的污泥仍留在粗过滤层顶部;
(3)通过控制键盘控制红外摄像头工作实时获取污泥分层过滤的视频信息并回传至显示屏上实时显示，使用者通过观察显示屏可实时了解污泥分层过滤的工作进度，当污泥过滤完成时后进行排污工作;
(4)使用者手动打开封盖，通过控制键盘控制液压泵工作，液压泵通过液压推杆带动刮板横移将过滤完成的污泥经排污管排出至外界进行后续处理，可使刮板多次重复横移，以便确保排污的彻底;
(5)当需要排出过滤水时，使用者通过控制键盘控制电磁阀打开，过滤水经出液管排出到外界，同时流量传感器工作实时获取出液管处的流量信息并经控制主机转换为实时出水量后传递至显示屏上实时显示，方便使用者观察统计;
(6)日常工作完成后，需对液压泵进行检修维护，同时需对罐体内的粗过滤层和细过滤层进行清理，必要时可对细过滤层进行更换，且应该对封盖的密封性进行检查。
有益效果在于：采用伺服电机带动搅拌辊转动，可加快污泥的过滤进度，同时通过流量传感器能够实时获取过滤水的排出量并在显示屏上实时显示，方便使用者观察统计，且通过红外摄像头能够实时了解罐体内污泥过滤的工作进度并在显示屏上实时显示，方便使用者准确把握污泥过滤进度，并通过液压泵带动刮板横移可将过滤完成的污泥经排污管推出，从而实现了自动排污的功能，有利于装置的大范围推广利用。
