申请日2018.05.23
公开(公告)日2018.08.14
IPC分类号C02F9/08
摘要
本发明公开了一种便于收集污物的污水处理装置，包括处理箱本体和收集箱，处理箱本体的外部一侧边设有收集箱，处理箱本体的顶端一侧边设有进水口，处理箱本体的上方中部设有电机，电机的底端设有转轴一，转轴一贯穿处理箱本体并延伸至处理箱本体的内部，电机的一侧边设有支撑柱，且支撑柱远离电机的一端固定在处理箱本体的顶端，处理箱本体的内部上方中部设有转盘，转轴一延伸至转盘的内部，处理箱本体的顶端与转轴一相对应的位置处设有与转轴一相适配的固定套一，转轴一的底端设齿轮一，齿轮一的两侧边对称设有与齿轮一相适配的齿轮二和齿轮三，齿轮二和齿轮三的底端均设有转轴二，且转轴二贯穿转盘并延伸至转盘的下方。
翻译权利要求书

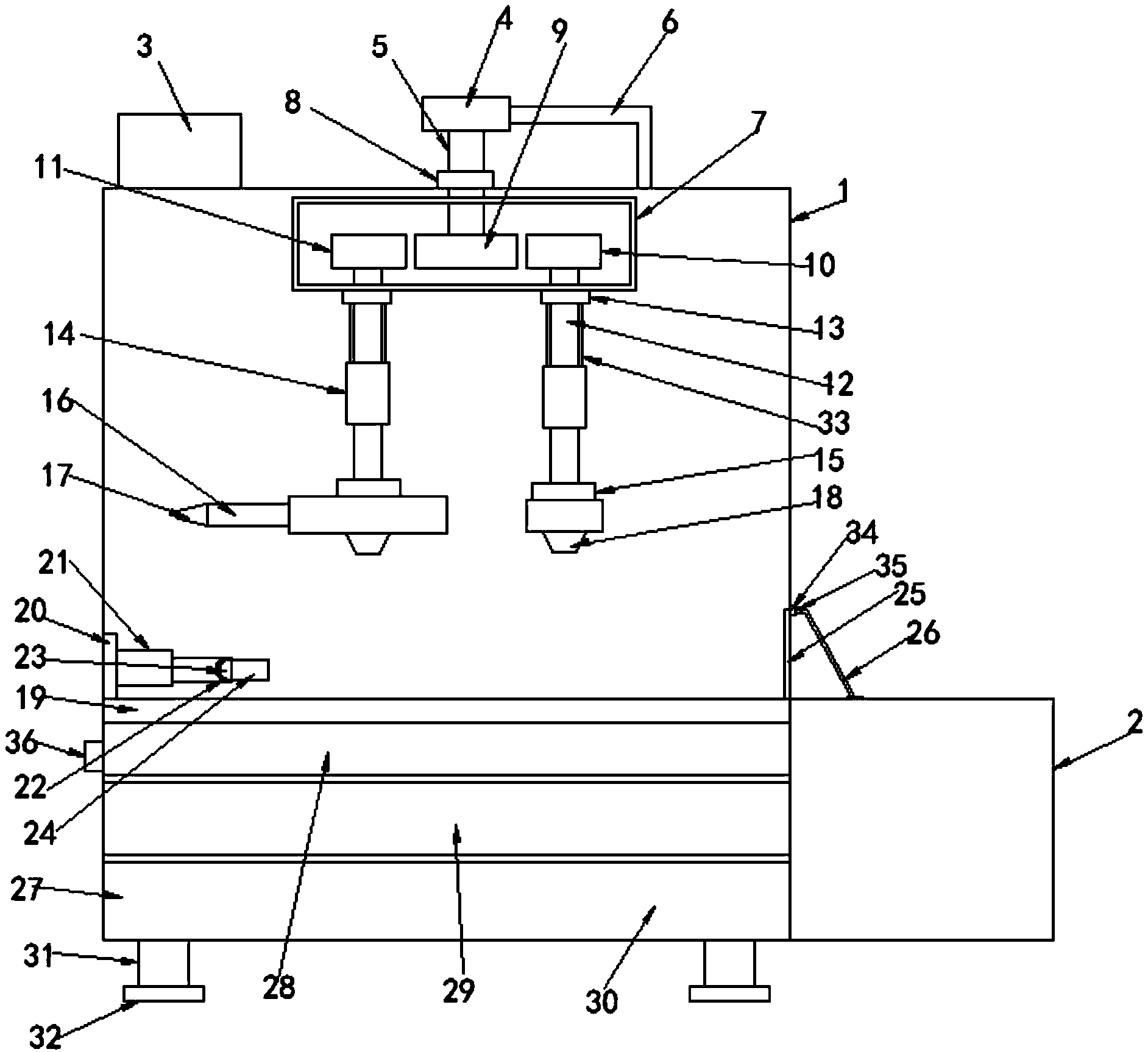

1.一种便于收集污物的污水处理装置，其特征在于，包括处理箱本体(1)和收集箱(2)，所述处理箱本体(1)的外部一侧边设有所述收集箱(2)，所述处理箱本体(1)的顶端一侧边设有进水口(3)，所述处理箱本体(1)的上方中部设有电机(4)，所述电机(4)的底端设有转轴一(5)，所述转轴一(5)贯穿所述处理箱本体(1)并延伸至所述处理箱本体(1)的内部，所述电机(4)的一侧边设有支撑柱(6)，且所述支撑柱(6)远离所述电机(4)的一端固定在所述处理箱本体(1)的顶端，所述处理箱本体(1)的内部上方中部设有转盘(7)，所述转轴一(5)延伸至所述转盘(7)的内部，所述处理箱本体(1)的顶端与所述转轴一(5)相对应的位置处设有与所述转轴一(5)相适配的固定套一(8)，所述转轴一(5)的底端设齿轮一(9)，所述齿轮一(9)的两侧边对称设有与所述齿轮一(9)相适配的齿轮二(10)和齿轮三(11)，所述齿轮二(10)和所述齿轮三(11)的底端均设有转轴二(12)，且所述转轴二(12)贯穿所述转盘(7)并延伸至所述转盘(7)的下方，所述转盘(7)的底端且与所述转轴二(12)相对应的位置处设有固定套二(13)，所述转轴二(12)的底端设有伸缩杆一(14)，所述伸缩杆一(14)的底端设有固定块(15)，所述固定块(15)的底端设有伸缩杆二(16)，所述伸缩杆二(16)的一侧边设有刮板一(17)，所述伸缩杆二(16)的底端中部设有刮板二(18)，且两侧伸缩杆一(14)之间的夹角为90度，所述处理箱本体(1)的内部且位于所述刮板二(18)的下方设有过滤板(19)，所述处理箱本体(1)的内部一侧边且位于所述过滤板(19)的底端设有固定板(20)，所述固定板(20)远离所述处理箱本体(1)内壁的一端设有伸缩推杆(21)，所述伸缩推杆(21)远离所述固定板(20)的一端内部设有凹槽(22)，所述凹槽(22)内设有与所述凹槽(22)相适配的转动珠(23)，所述转动珠(23)上设有与所述转动珠(23)相适配的推板(24)，所述处理箱本体(1)的外部远离所述固定板(20)的一侧边设有开合板(25)，所述开合板(25)的外侧设有挡板(26)，且所述挡板(26)位于所述收集箱(2)的顶端，所述处理箱本体(1)的内部且位于所述挡板(26)的底端设有净化池(27)，所述净化池(27)的内部从上至下依次设有过滤层(28)、活性炭吸附层(29)和光触媒灭菌层(30)。
2.根据权利要求1所述的一种便于收集污物的污水处理装置，其特征在于，所述处理箱本体(1)的底端边角处均设有支撑腿(31)，所述支撑腿(31)的底端设有垫板(32)。
3.根据权利要求1所述的一种便于收集污物的污水处理装置，其特征在于，所述转轴二(12)的外侧且位于所述固定套二(13)底端的所述转轴二(12)的外侧套设有与所述转轴二(12)相适配的套筒(33)。
4.根据权利要求1所述的一种便于收集污物的污水处理装置，其特征在于，所述挡板(26)远离所述收集箱(2)的一端设有卡扣(34)，所述处理箱本体(1)的侧边与所述挡板(26)相对应的处置设有与所述卡扣(34)相适配的卡口(35)。
5.根据权利要求1所述的一种便于收集污物的污水处理装置，其特征在于，所述挡板(26)的底端与所述收集箱(2)的顶端之间通过活动栓连接。
6.根据权利要求1所述的一种便于收集污物的污水处理装置，其特征在于，所述净化池(27)的外部一侧边设有投药口(36)。
说明书
一种便于收集污物的污水处理装置
技术领域
本发明涉及污水处理技术领域，具体来说，涉及一种便于收集污物的污水处理装置。
背景技术
为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
但是现有的污水处理设备在对污水进行处理的过程中，不便于对污物进行收集，导致污物堆积从而降低污水处理的效率。
针对相关技术中的问题，目前尚未提出有效的解决方案。
发明内容
针对相关技术中的问题，本发明提出一种便于收集污物的污水处理装置，以克服现有相关技术所存在的上述技术问题。
本发明的技术方案是这样实现的：
一种便于收集污物的污水处理装置，包括处理箱本体和收集箱，所述处理箱本体的外部一侧边设有所述收集箱，所述处理箱本体的顶端一侧边设有进水口，所述处理箱本体的上方中部设有电机，所述电机的底端设有转轴一，所述转轴一贯穿所述处理箱本体并延伸至所述处理箱本体的内部，所述电机的一侧边设有支撑柱，且所述支撑柱远离所述电机的一端固定在所述处理箱本体的顶端，所述处理箱本体的内部上方中部设有转盘，所述转轴一延伸至所述转盘的内部，所述处理箱本体的顶端与所述转轴一相对应的位置处设有与所述转轴一相适配的固定套一，所述转轴一的底端设齿轮一，所述齿轮一的两侧边对称设有与所述齿轮一相适配的齿轮二和齿轮三，所述齿轮二和所述齿轮三的底端均设有转轴二，且所述转轴二贯穿所述转盘并延伸至所述转盘的下方，所述转盘的底端且与所述转轴二相对应的位置处设有固定套二，所述转轴二的底端设有伸缩杆一，所述伸缩杆一的底端设有固定块，所述固定块的底端设有伸缩杆二，所述伸缩杆二的一侧边设有刮板一，所述伸缩杆二的底端中部设有刮板二，且两侧伸缩杆一之间的夹角为90度，所述处理箱本体的内部且位于所述刮板二的下方设有过滤板，所述处理箱本体的内部一侧边且位于所述过滤板的底端设有固定板，所述固定板远离所述处理箱本体内壁的一端设有伸缩推杆，所述伸缩推杆远离所述固定板的一端内部设有凹槽，所述凹槽内设有与所述凹槽相适配的转动珠，所述转动珠上设有与所述转动珠相适配的推板，所述处理箱本体的外部远离所述固定板的一侧边设有开合板，所述开合板的外侧设有挡板，且所述挡板位于所述收集箱的顶端，所述处理箱本体的内部且位于所述挡板的底端设有净化池，所述净化池的内部从上至下依次设有过滤层、活性炭吸附层和光触媒灭菌层。
进一步的，所述处理箱本体的底端边角处均设有支撑腿，所述支撑腿的底端设有垫板。
进一步的，所述转轴二的外侧且位于所述固定套二底端的所述转轴二的外侧套设有与所述转轴二相适配的套筒。
进一步的，所述挡板远离所述收集箱的一端设有卡扣，所述处理箱本体的侧边与所述挡板相对应的处置设有与所述卡扣相适配的卡口。
进一步的，所述挡板的底端与所述收集箱的顶端之间通过活动栓连接。
进一步的，所述净化池的外部一侧边设有投药口。
本发明的有益效果：通过电机的转动可以带动转轴一转动，转轴一的转动带动转盘的转动，同时转轴的转动可以带动齿轮一的转动，齿轮一的转动带动齿轮二和齿轮三的转动，进而带动底端转轴二的转动，转轴二的转动带动底端的伸缩杆二随着转动，从而使得两侧的刮板一可以对处理箱本体内壁的污物进行清理，同时底端的刮板二可以对过滤板表面的污物进行清理，通过伸缩推杆和推板可以对清理的污物进行收集，并通过开合板落入收集箱的内部，挡板可防止污物的飞溅，更加方便对污物进行收集和整理。
此外，支撑腿和垫板更加利于装置的安全和牢固，通过卡口和卡扣可以方便拆卸挡板，更加方便人们的操作，活动栓使得挡板与收集箱之间可以活动连接，从投药口处投入净化的药物，从而使得污水处理的更加干净和卫生。
