申请日2018.03.16
公开(公告)日2018.08.10
IPC分类号E03F7/00
摘要
本发明公开了一种隧道排水沟污泥清除装置，其结构包括万向轮、电动机、蓄电池、支撑框、污泥收集箱、握杆、防滑套、控制器、电动执行机构、电表箱;所述控制器由器体、显示屏、接线端、指示灯、调节阀、电源按钮组成。本发明一种隧道排水沟污泥清除装置，设有控制器，通过接线端来接通电动执行机构，经显示屏获取准确的隧道排水沟污泥量和给出的污泥吸取力度值，再滑动调节阀来对污泥吸取力度进行有效的控制，对污泥进行清除，保障了吸取口的通畅和电动机的正常运行，确保了隧道内环境清洁。
权利要求书

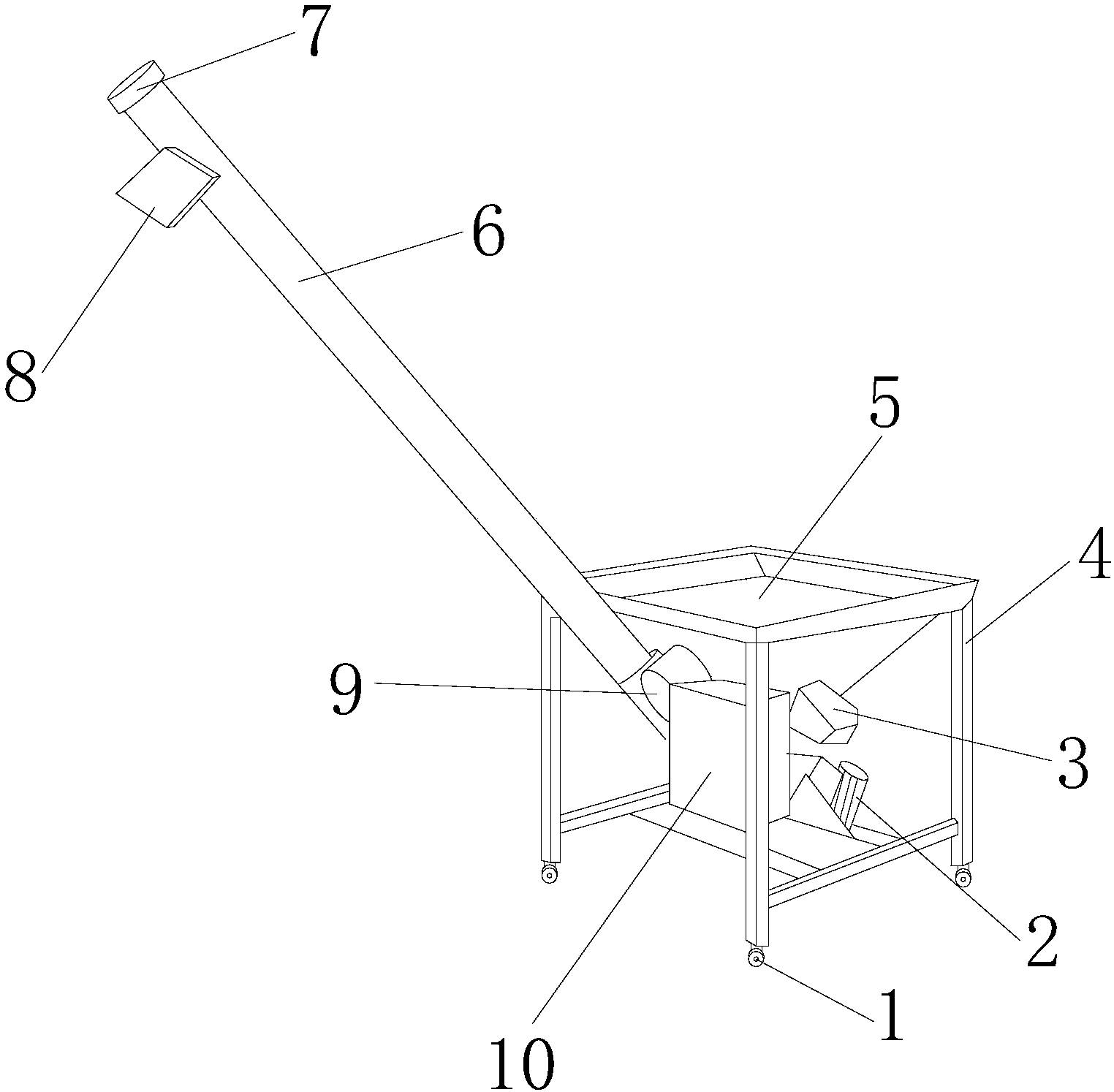

1.一种隧道排水沟污泥清除装置，其结构包括万向轮(1)、电动机(2)、蓄电池(3)、支撑框(4)、污泥收集箱(5)、握杆(6)、防滑套(7)、控制器(8)、电动执行机构(9)、电表箱(10)，所述支撑框(4)为长50cm的空槽状正方体框架，由八根等长的横杆，四根等长的竖杆组成，所述支撑框(4)竖杆下端分别与万向轮(1)采用过盈配合方式活动连接，且处于同一水平向上，所述万向轮(1)为直径6cm的球体结构，共设有四个，所述支撑框(4)上段与污泥收集箱(5)采用过盈配合方式活动连接，所述污泥收集箱(5)为高40cm的空槽状四棱锥体结构，其特征在于：
所述污泥收集箱(5)后表面与握杆(6)下端采用过盈配合方式活动连接，所述握杆(6)为直径10cm的圆柱体结构，所述握杆(6)外表面上段与控制器(8)采用过盈配合方式活动连接，所述污泥收集箱(5)左表面下段与电动机(2)采用过盈配合方式活动连接，所述电动机(2)为直径20cm的圆柱体结构;
所述控制器(8)由器体(801)、显示屏(802)、接线端(803)、指示灯(804)、调节阀(805)、电源按钮(806)组成，所述器体(801)为长方形面板，所述器体(801)上表面上段与显示屏(802)采用过盈配合方式活动连接，所述器体(801)前表面中段与接线端(803)采用过盈配合方式活动连接，所述接线端(803)为圆孔状，所述器体(801)上表面上端与指示灯(804)采用过盈配合方式活动连接，所述指示灯(804)为球体结构，所述器体(801)上表面中段与调节阀(805)采用过盈配合方式活动连接，所述器体(801)上表面下段与电源按钮(806)采用过盈配合方式活动连接，所述电源按钮(806)为圆柱体结构。
2.根据权利要求1所述的一种隧道排水沟污泥 清除装置，其特征在于：所述污泥收集箱(5)左表面中央与蓄电池(3)采用过盈配合方式活动连接。
3.根据权利要求1所述的一种隧道排水沟污泥清除装置，其特征在于：所述污泥收集箱(5)后表面上段与电动执行机构(9)采用过盈配合方式活动连接。
4.根据权利要求1所述的一种隧道排水沟污泥清除装置，其特征在于：所述支撑框(4)后段与电表箱(10)采用过盈配合方式活动连接。
5.根据权利要求1所述的一种隧道排水沟污泥清除装置，其特征在于：所述握杆(6)上端与防滑套(7)采用间隙配合方式活动连接。
6.根据权利要求1所述的一种隧道排水沟污泥清除装置，其特征在于：所述控制器(8)电连接电动执行机构(9)。
说明书
一种隧道排水沟污泥清除装置
技术领域
本发明是一种隧道排水沟污泥清除装置，属于环保设备技术领域。
背景技术
隧道一般为地下式结构，由混凝土浇注而成，电缆隧道具有良好的自动排水系统，如排水沟、集水井，并有起动、停止排水自动控制装置，防止内部积水，并保持内部干燥，延长电缆的使用寿命，确保电缆安全运行。
现有技术公开了申请号为：CN201120048809.3的一种隧道排水沟污泥清除装置，包括铲头、车轮、万向轴、蓄电池、电动执行机构、握把和手柄;所述的蓄电池和电动执行机构安装在握把上，蓄电池电连接电动执行机构，所述的握把的顶部靠近手柄的位置还安装有按钮开关，所述的按钮开关通过控制电缆与电动执行机构相连;所述的车轮共有一对分别安装在铲头底部两侧，一对车轮通过的车轴相连，所述的电动执行机构输出端通过万向轴经由传动齿轮与车轴相连。本发明中的铲头与握把垂直，使得铲头能够很容易的进入排水沟清洁污泥，确保了电缆隧道内环境清洁和电缆安全运行，节约了备件费用。但是其不足之处在于进行隧道排水沟的粉尘、泥沙和杂物清除吸取工作时，无法有效的控制吸取力度，若吸取力度过大，污泥拥堵上来，很容易造成叶轮卡死现象，导致电动机堵转，从而会出现过载保护动作或电动机绕组烧坏。
发明内容
针对现有技术存在的不足，本发明目的是提供一种隧道排水沟污泥清除装置，以解决进行隧道排水沟的粉尘、泥沙和杂物清除吸取工作时，无法有效的控制吸取力度，若吸取力度过大，污泥拥堵上来，很容易造成叶轮卡死现象，导致电动机堵转，从而会出现过载保护动作或电动机绕组烧坏的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种隧道排水沟污泥清除装置，其结构包括万向轮、电动机、蓄电池、支撑框、污泥收集箱、握杆、防滑套、控制器、电动执行机构、电表箱，所述支撑框为长50cm的空槽状正方体框架，由八根等长的横杆，四根等长的竖杆组成，所述支撑框竖杆下端分别与万向轮采用过盈配合方式活动连接，且处于同一水平向上，所述万向轮为直径6cm的球体结构，共设有四个，所述支撑框上段与污泥收集箱采用过盈配合方式活动连接，所述污泥收集箱为高40cm的空槽状四棱锥体结构，所述污泥收集箱后表面与握杆下端采用过盈配合方式活动连接，所述握杆为直径10cm的圆柱体结构，所述握杆外表面上段与控制器采用过盈配合方式活动连接，所述污泥收集箱左表面下段与电动机采用过盈配合方式活动连接，所述电动机为直径20cm的圆柱体结构;所述控制器由器体、显示屏、接线端、指示灯、调节阀、电源按钮组成，所述器体为长方形面板，所述器体上表面上段与显示屏采用过盈配合方式活动连接，所述器体前表面中段与接线端采用过盈配合方式活动连接，所述接线端为圆孔状，所述器体上表面上端与指示灯采用过盈配合方式活动连接，所述指示灯为球体结构，所述器体上表面中段与调节阀采用过盈配合方式活动连接，所述器体上表面下段与电源按钮采用过盈配合方式活动连接，所述电源按钮为圆柱体结构。
进一步地，所述污泥收集箱左表面中央与蓄电池采用过盈配合方式活动连接。
进一步地，所述污泥收集箱后表面上段与电动执行机构采用过盈配合方式活动连接。
进一步地，所述支撑框后段与电表箱采用过盈配合方式活动连接。
进一步地，所述握杆上端与防滑套采用间隙配合方式活动连接。
进一步地，所述控制器电连接电动执行机构。
进一步地，所述防滑套为橡胶材质，其防滑效果给设备的推动带来便利。
有益效果
本发明一种隧道排水沟污泥清除装置，设有控制器，通过接线端来接通电动执行机构，经显示屏获取准确的隧道排水沟污泥量和给出的污泥吸取力度值，再滑动调节阀来对污泥吸取力度进行有效的控制，对污泥进行清除，保障了吸取口的通畅和电动机的正常运行，确保了隧道内环境清洁。
