申请日2018.03.14
公开(公告)日2018.12.21
IPC分类号B01D47/12; B01D29/01
摘要
本实用新型公开了一种具有水处理功能的废气处理装置，涉及废气处理装置技术领域。该具有水处理功能的废气处理装置，包括桶体，所述桶体内腔的底部开设有水槽，所述桶体右侧的下部设置有进气管，且进气管的一端与水槽的右侧连通，所述水槽内腔的中部固定安装有第一水泵，所述第一水泵的输出端连通有输水管，且输水管的一端延伸至桶体内腔的上部，所述输水管的上端固定安装有喷头。该具有水处理功能的废气处理装置，通过桶体、水槽、进气管、第一水泵、输水管、喷头、喷孔、倾斜板和排水管的结构设计，解决了现有的大部分水过滤机型普遍具有循环水过滤的效果，但如何运用循环水进行二次或三次过滤的却寥寥无几的问题。
权利要求书

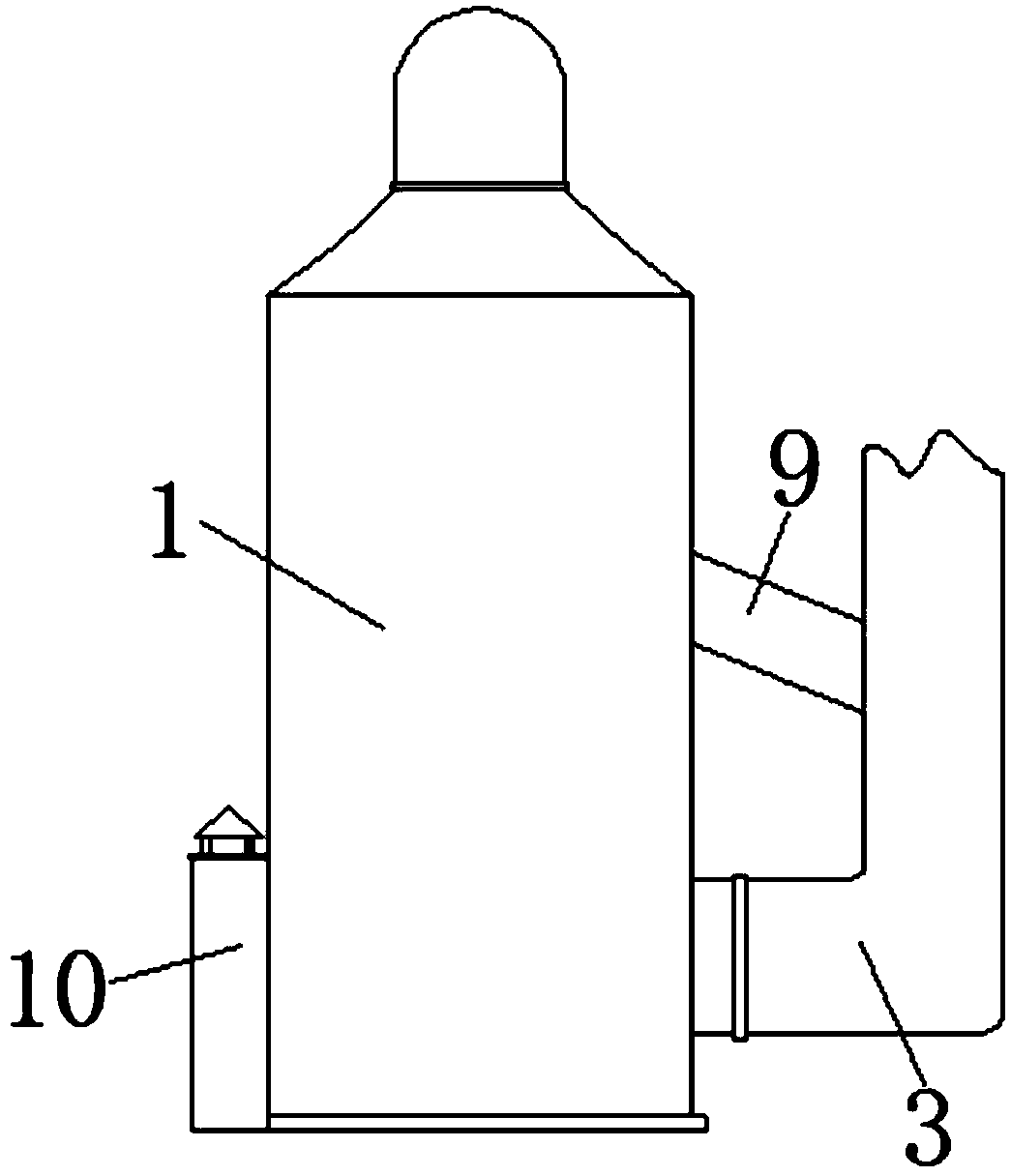

1.一种具有水处理功能的废气处理装置，包括桶体(1)，其特征在于：所述桶体(1)内腔的底部开设有水槽(2)，所述桶体(1)右侧的下部设置有进气管(3)，且进气管(3)的一端与水槽(2)的右侧连通，所述水槽(2)内腔的中部固定安装有第一水泵(4)，所述第一水泵(4)的输出端连通有输水管(5)，且输水管(5)的一端延伸至桶体(1)内腔的上部，所述输水管(5)的上端固定安装有喷头(6)，所述输水管(5)上端的两侧开设有喷孔(7)，所述桶体(1)内腔的右侧固定安装有倾斜板(8)，所述倾斜板(8)的一侧设置有排水管(9)，且排水管(9)的一端穿插进气管(3)内腔的上部;
所述桶体(1)左侧的下部连通有箱子(10)，所述箱子(10)的上端固定安装有盖子(11)，所述盖子(11)的下端固定安装有过滤网(12)，所述箱子(10)的内腔固定安装有第二水泵(13)，且第二水泵(13)的输入端延伸至水槽(2)内腔的左侧，所述第二水泵(13)的输出端连通有喷水管(14)，且喷水管(14)的上端穿插过滤网(12)的中部与盖子(11)内腔的上部贴合，所述箱子(10)内腔的右侧开设有开口(15)，且开口(15)与桶体(1)内腔的左侧连通，所述箱子(10)内腔两侧的上部固定安装有阻隔板(16)。
2.根据权利要求1所述的一种具有水处理功能的废气处理装置，其特征在于：所述倾斜板(8)位于输水管(5)和喷孔(7)的下端，且排水管(9)的左端与倾斜板(8)的右侧连通。
3.根据权利要求1所述的一种具有水处理功能的废气处理装置，其特征在于：所述排水管(9)穿插进气管(3)内腔一端的长度为进气管(3)内腔宽度的一半。
4.根据权利要求1所述的一种具有水处理功能的废气处理装置，其特征在于：所述盖子(11)为尖顶式矩形，且过滤网(12)的长度大于盖子(11)的长度。
5.根据权利要求1所述的一种具有水处理功能的废气处理装置，其特征在于：所述开口(15)位于水槽(2)的上端，且阻隔板(16)的右侧与开口(15)和箱子(10)连通处的下端位于同一水平面上。
6.根据权利要求1所述的一种具有水处理功能的废气处理装置，其特征在于：所述喷孔(7)不少于六个，且六个喷孔(7)之间平行并列设置。
说明书
一种具有水 处理功能的废气处理装置
技术领域
本实用新型涉及废气处理装置技术领域，具体为一种具有水处理功能的废气处理装置。
背景技术
废气处理设备，主要是指运用不同工艺技术，通过回收或去除和减少排放尾气的有害成分，达到保护环境、净化空气的一种环保设备，让我们的环境不受到污染。
随着科技的发展人们对环境的要求越来越高，而在工业生产中会产生大量的废气，为了对废气中的有害物质进行过滤，使废气处理装置出现，而废气处理装置经过多次的改进有多种多样的过滤方式，而水过滤就是其中一种，现有的大部分水过滤机型普遍具有循环水过滤的效果，但如合运用循环水进行二次或三次过滤的却寥寥无几。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种具有水处理功能的废气处理装置，解决了废气处理装置经过多次的改进有多种多样的过滤方式，而水过滤就是其中一种，现有的大部分水过滤机型普遍具有循环水过滤的效果，但如合运用循环水进行二次或三次过滤的却寥寥无几的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种具有水处理功能的废气处理装置，包括桶体，所述桶体内腔的底部开设有水槽，所述桶体右侧的下部设置有进气管，且进气管的一端与水槽的右侧连通，所述水槽内腔的中部固定安装有第一水泵，所述第一水泵的输出端连通有输水管，且输水管的一端延伸至桶体内腔的上部，所述输水管的上端固定安装有喷头，所述输水管上端的两侧开设有喷孔，所述桶体内腔的右侧固定安装有倾斜板，所述倾斜板的一侧设置有排水管，且排水管的一端穿插进气管内腔的上部。
所述桶体左侧的下部连通有箱子，所述箱子的上端固定安装有盖子，所述盖子的下端固定安装有过滤网，所述箱子的内腔固定安装有第二水泵，且第二水泵的输入端延伸至水槽内腔的左侧，所述第二水泵的输出端连通有喷水管，且喷水管的上端穿插过滤网的中部与盖子内腔的上部贴合，所述箱子内腔的右侧开设有开口，且开口与桶体内腔的左侧连通，所述箱子内腔两侧的上部固定安装有阻隔板。
优选的，所述倾斜板位于输水管和喷孔的下端，且排水管的左端与倾斜板的右侧连通。
优选的，所述排水管穿插进气管内腔一端的长度为进气管内腔宽度的一半。
优选的，所述盖子为尖顶式矩形，且过滤网的长度大于盖子的长度。
优选的，所述开口位于水槽的上端，且阻隔板的右侧与开口和箱子连通处的下端位于同一水平面上。
优选的，所述喷孔不少于六个，且六个喷孔之间平行并列设置。
(三)有益效果
本实用新型提供了一种具有水处理功能的废气处理装置。具备以下有益效果：
(1)、该具有水处理功能的废气处理装置，通过桶体、水槽、进气管、第一水泵、输水管、喷头、喷孔、倾斜板和排水管的结构设计，使其可对废气进行二次过滤加强了废气净化的效果，解决了废气处理装置经过多次的改进有多种多样的过滤方式，而水过滤就是其中一种，现有的大部分水过滤机型普遍具有循环水过滤的效果，但如何运用循环水进行二次或三次过滤的却寥寥无几的问题。
(2)、该具有水处理功能的废气处理装置，通过对水槽内水流的过滤，分别采用了箱子、盖子、过滤网、第二水泵、喷水管、开口和阻隔板的结构设计，随着时间的推移，因为水槽内水流对废气不断的过滤使水种含有大量的颗粒状有害物质，而含有这些有害物质的水流如果直接倾倒在地上面上，会对倾倒地面的植物造成一定的损伤，且如果进入了地下水中，可能会导致大面积的损伤。
