申请日2018.03.12
公开(公告)日2018.11.27
IPC分类号C02F1/52
摘要
本实用新型公开了一种火力发电厂水处理装置，包括预混箱和混凝箱，预混箱一侧外壁设有进水管，预混箱另一侧外壁底部设有输水管，输水管上设有水泵，混凝箱另一侧外壁设有出水管，预混箱顶部设有第一加料仓和第二加料仓，第一加料仓和第二加料仓底部均分别匹配设有活动连接的底板，底板顶部设有若干个连杆，预混箱内壁设有滑槽，预混箱上方设有压环，连杆顶部压环底部连接，连杆上套设有弹簧，预混箱内部匹配设有漏水板，漏水板底部设有若干个下水口，混凝箱顶部设有若干个电机，电机输出轴于混凝箱内部设有液压缸，液压缸底部设有搅拌杆。本实用新型工艺简单，可节约成本，可加快混凝反应进程，且混凝效果佳。
权利要求书

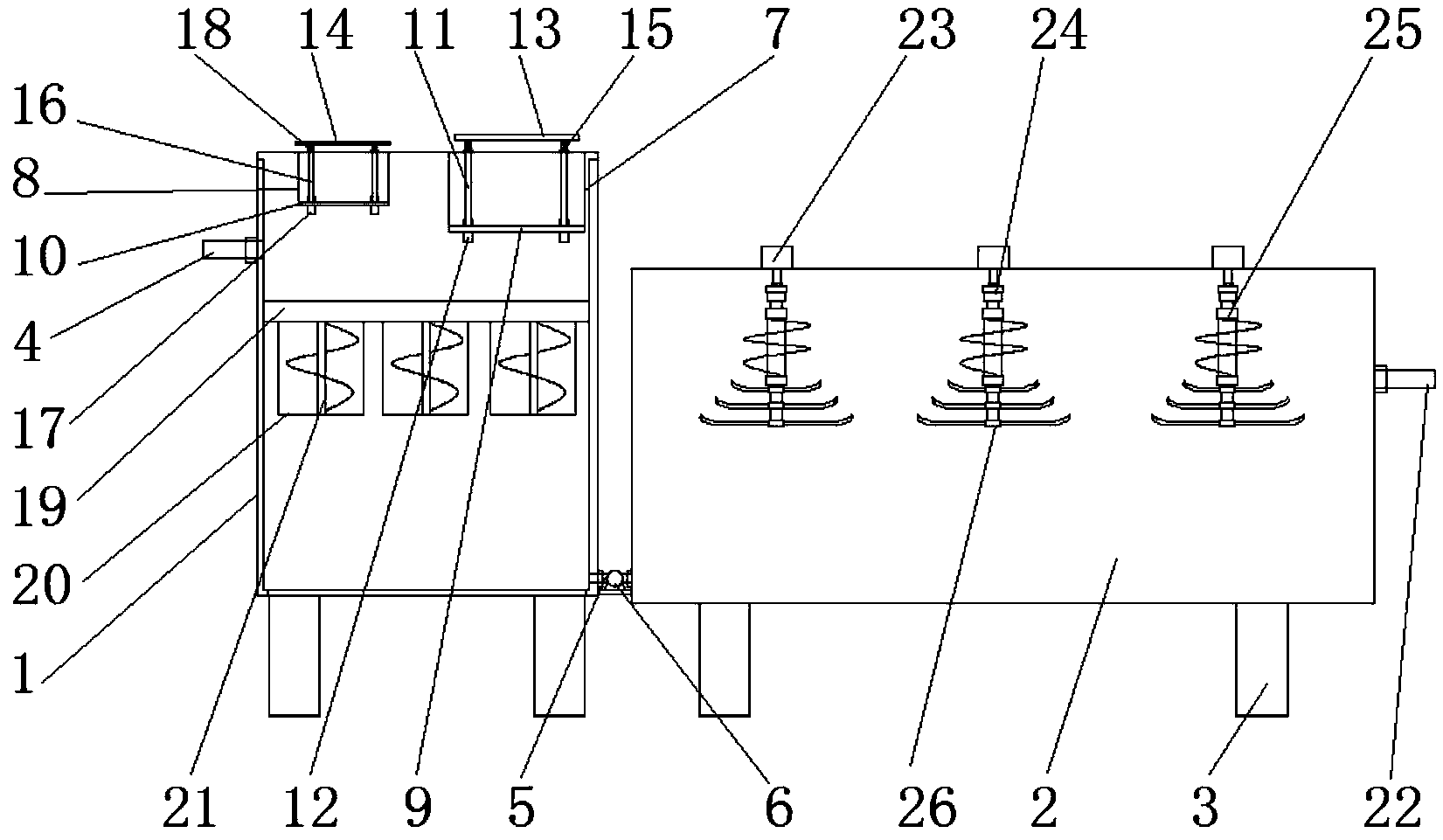

1.一种火力发电厂水处理装置，包括预混箱(1)和混凝箱(2)，其特征在于，所述预混箱(1)和所述混凝箱(2)底部均分别匹配设有若干个支脚(3)，所述预混箱(1)一侧外壁设有进水管(4)，所述预混箱(1)另一侧外壁底部设有输水管(5)，所述输水管(5)上设有水泵(6)，所述输水管(5)一端与所述混凝箱(2)一侧外壁连接，所述混凝箱(2)另一侧外壁设有出水管(22)，所述预混箱(1)顶部设有第一加料仓(7)和第二加料仓(8)，所述第一加料仓(7)底部匹配设有活动连接的第一底板(9)，所述第二加料仓(8)底部匹配设有活动连接的第二底板(10)，所述第一底板(9)顶部设有若干个第一连杆(11)，所述预混箱(1)内壁设有与所述第一连杆(11)相匹配的第一滑槽(12)，所述预混箱(1)上方设有分别与所述第一加料仓(7)和第二加料仓(8)相匹配的第一压环(13)和第二压环(14)，所述第一连杆(11)顶部延伸至所述预混箱(1)上方与所述第一压环(13)底部连接，所述第一连杆(11)上套设有第一弹簧(15)，所述第二底板(10)顶部设有若干个第二连杆(16)，所述预混箱(1)内壁设有与所述第二连杆(16)相匹配的第二滑槽(17)，所述第二连杆(16)顶部延伸至所述预混箱(1)上方与所述第二压环(14)底部连接，所述第二连杆(16)上套设有第二弹簧(18)，所述预混箱(1)内部匹配设有漏水板(19)，所述漏水板(19)底部设有若干个下水口(20)，所述下水口(20)内匹配设有活动连接的转盘(21)，所述混凝箱(2)顶部设有若干个电机(23)，所述电机(23)输出轴贯穿所述混凝箱(2)顶部壳体于所述混凝箱(2)内部设有液压缸(24)，所述液压缸(24)底部设有搅拌杆(25)，所述搅拌杆(25)上套设有搅拌叶片(26)。
2.根据权利要求1所述的一种火力发电厂水处理装置，其特征在于，所述第一加料仓(7)和所述第二加料仓(8)均设于所述漏水板(19)上方。
3.根据权利要求1所述的一种火力发电厂水处理装置，其特征在于，所述转盘(21)外壁设有螺纹旋片。
4.根据权利要求1所述的一种火力发电厂水处理装置，其特征在于，所述进水管(4)的水平位置位于所述漏水板(19)上方，且所述出水管(22)的水平位置位于所述进水管(4)下方。
5.根据权利要求1所述的一种火力发电厂水处理装置，其特征在于，所述第一弹簧(15)和所述第二弹簧(18)均设于所述预混箱(1)上方。
6.根据权利要求1所述的一种火力发电厂水处理装置，其特征在于，所述搅拌叶片(26)包括螺旋叶片和盘式叶片，且所述螺旋叶片设于所述盘式叶片上方。
说明书
一种火力发电厂水处理装置
技术领域
本实用新型涉及发电厂水处理技术领域，尤其涉及一种火力发电厂水处理装置。
背景技术
火力发电厂内，存在着大量需要进行处理的水体，根据各水体不同的应用环境，可将其分类为给水、生活污水、含煤废水、含油废水、凝结水等，因各水体中含有不同的杂质，须采用不同的技术手段进行处理，其中凝结水的水质较好，一般常采用离子交换树脂去除水中离子;含煤废水中悬浮物、有机物较多，多采用过滤-活性污泥处理设备;含油废水和生活污水易发生水包油的乳化现象，多采用气浮池去除油分，以防止在后续澄清池处理过程中发生翻池现象;给水多为江河水，其中含有大量的悬浮物、胶体、离子等杂质，常采用预处理-除盐技术净化水体。在上述水体中，给水、含油废水及生活污水均需要预处理，即采用适当的絮凝剂去除水中胶体、有机物、重金属离子等杂质，在预处理过程中多采用无机絮凝剂，但由于电厂给水预处理的水质指标要求高，生活污水、含油废水均含有油等不易沉降的杂质，而现阶段无机絮凝剂存在矾花成长慢、沉降时间长等不足，因此常通过加入助凝剂以增强其絮凝效果，提高其水处理能力。但现有的水处理装置预处理效果差导致最终净化效果不佳，且助凝剂添加量完全是工作人员根据经验进行投放，经常出现助凝剂不足造成净化效果不佳或助凝剂过量产生浪费等情况。
实用新型内容
本实用新型的目的是为了解决现有技术中的一些问题，而提出的一种火力发电厂水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种火力发电厂水处理装置，包括预混箱和混凝箱，所述预混箱和所述混凝箱底部均分别匹配设有若干个支脚，所述预混箱一侧外壁设有进水管，所述预混箱另一侧外壁底部设有输水管，所述输水管上设有水泵，所述输水管一端与所述混凝箱一侧外壁连接，所述混凝箱另一侧外壁设有出水管，所述预混箱顶部设有第一加料仓和第二加料仓，所述第一加料仓底部匹配设有活动连接的第一底板，所述第二加料仓底部匹配设有活动连接的第二底板，所述第一底板顶部设有若干个第一连杆，所述预混箱内壁设有与所述第一连杆相匹配的第一滑槽，所述预混箱上方设有分别与所述第一加料仓和第二加料仓相匹配的第一压环和第二压环，所述第一连杆顶部延伸至所述预混箱上方与所述第一压环底部连接，所述第一连杆上套设有第一弹簧，所述第二底板顶部设有若干个第二连杆，所述预混箱内壁设有与所述第二连杆相匹配的第二滑槽，所述第二连杆顶部延伸至所述预混箱上方与所述第二压环底部连接，所述第二连杆上套设有第二弹簧，所述预混箱内部匹配设有漏水板，所述漏水板底部设有若干个下水口，所述下水口内匹配设有活动连接的转盘，所述混凝箱顶部设有若干个电机，所述电机输出轴贯穿所述混凝箱顶部壳体于所述混凝箱内部设有液压缸，所述液压缸底部设有搅拌杆，所述搅拌杆上套设有搅拌叶片。
优选的，所述第一加料仓和所述第二加料仓均设于所述漏水板上方。
优选的，所述转盘外壁设有螺纹旋片。
优选的，所述进水管的水平位置位于所述漏水板上方，且所述出水管的水平位置位于所述进水管下方。
优选的，所述第一弹簧和所述第二弹簧均设于所述预混箱上方。
优选的，所述搅拌叶片包括螺旋叶片和盘式叶片，且所述螺旋叶片设于所述盘式叶片上方。
与现有技术相比，本实用新型提供了一种火力发电厂水处理装置，具备以下有益效果：
1、该火力发电厂水处理装置，通过在预混箱内设置漏水板、下水口和转盘，可在混凝前进行预混和，使得混凝更加快速，混凝效果更佳，且节约原料;
2、该火力发电厂水处理装置，通过设置第一加料仓和第二加料仓，可实现混凝剂和助凝剂的定量添加，合理利用，节约成本;
3、该火力发电厂水处理装置，通过设置电机、液压缸、搅拌杆和搅拌叶片，可对混凝箱内待混凝的水进行搅拌，加快混凝反应进程，缩短混凝时间，大大减少了水处理的总时间。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型工艺简单，可实现混凝剂和助凝剂的定量添加，合理利用，节约成本;可加快混凝反应进程，缩短混凝时间，且混凝效果佳。
