申请日2018.05.16
公开(公告)日2018.10.23
IPC分类号C02F1/50; C02F9/14; B01F7/02
摘要
本发明提供一种医疗污水过滤处理设备，包括箱体，支撑脚，分隔板，进水头，出水头，连通管，第一水泵，调节池，MBR膜生物反应器，排气头，收集分离板结构，保护罩结构，连接管道结构和加药罐结构，所述的支撑脚分别焊接在箱体下表面的左右两侧;所述的分隔板分别焊接在箱体内壁的左右两侧，同时在内部的上方镶嵌有连通管。本发明的有益效果为：通过收集分离板结构的设置，有利于在对污水中的漂浮物进行处理时，增加了该医疗污水过滤处理设备的初步处理效果，通过保护罩结构的设置，有利于对该医疗污水过滤处理设备起到密封的作用，进而在工作过程中，可以避免该医疗污水过滤处理设备所发出的异味四散的问题。
翻译权利要求书

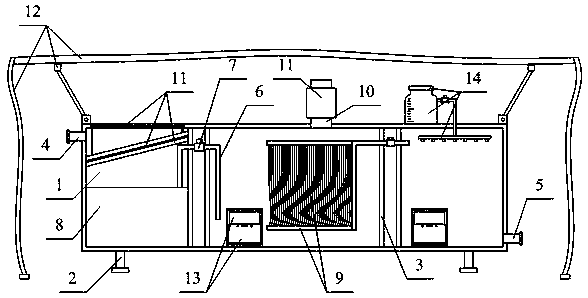

1.一种医疗污水过滤处理设备，其特征在于，该医疗污水过滤处理设备，包括箱体(1)，支撑脚(2)，分隔板(3)，进水头(4)，出水头(5)，连通管(6)，第一水泵(7)，调节池(8)，MBR膜生物反应器(9)，排气头(10)，收集分离板结构(11)，保护罩结构(12)，连接管道结构(13)和加药罐结构(14)，所述的支撑脚(2)分别焊接在箱体(1)下表面的左右两侧;所述的分隔板(3)分别焊接在箱体(1)内壁的左右两侧，同时在内部的上方镶嵌有连通管(6);所述的进水头(4)和出水头(5)分别焊接在箱体(1)的左右两端;所述的第一水泵(7)安装在连通管(6)的外壁上;所述的调节池(8)安装在箱体(1)内部的左下方;所述的MBR膜生物反应器(9)安装在箱体(1)内部的纵向中间部位，并使右端与连通管(6)连接;所述的排气头(10)焊接在箱体(1)上表面的中右侧;所述的收集分离板结构(11)焊接在箱体(1)内部的左上方;所述的保护罩结构(12)分别焊接在箱体(1)上表面的左右两侧;所述的连接管道结构(13)分别焊接在箱体(1)正表面的中右侧和中左侧;所述的加药罐结构(14)镶嵌在加药罐结构(14)的右上部;所述的收集分离板结构(11)包括倾斜边(111)，密封垫(112)，连接片(113)，竖立柱(114)和卡板(115)，所述的密封垫(112)放置在倾斜边(111)的上表面，同时上端与连接片(113)接触;所述的竖立柱(114)分别焊接在连接片(113)上表面的左右两侧，同时在上端焊接有卡板(115);所述的保护罩结构(12)包括调节座(121)，倾斜杆(122)，支撑头(123)，保护层(124)，密封布(125)和配重块(126)，所述的倾斜杆(122)下端与调节座(121)螺栓连接，上端镶嵌有支撑头(123);所述的保护层(124)胶接在支撑头(123)的上表面，同时在外壁的四周胶接有密封布(125);所述的配重块(126)镶嵌在密封布(125)的下部;所述的连接管道结构(13)包括安装管道(131)，紧固管道(132)，密封环(133)，密封门(134)，手柄(135)，螺纹孔(136)和翼形螺栓(137)，所述的手柄(135)焊接在密封门(134)正表面上部的纵向中间部位;所述的螺纹孔(136)分别开设在紧固管道(132)和密封环(133)正表面上部的左右两侧;所述的翼形螺栓(137)分别螺纹连接在密封门(134)正表面上部的左右两侧。
2.如权利要求1所述的医疗污水过滤处理设备，其特征在于，所述的加药罐结构(14)包括混合罐结构(141)，刻度线(142)，加药管(143)，加压泵(144)，喷洒管架(145)和喷头(146)，所述的刻度线(142)刻画在混合罐结构(141)正表面的左侧;所述的加药管(143)一端与混合罐结构(141)连接，另一端与喷洒管架(145)连接，同时在外壁的上部安装有加压泵(144);所述的喷头(146)螺纹连接在喷洒管架(145)的下表面。
3.如权利要求2所述的医疗污水过滤处理设备，其特征在于，所述的混合罐结构(141)包括罐体(1411)，保护盖(1412)，左滑板(1413)，右滑板(1414)，插接轴(1415)，轴承(1416)和放置盒(1417)，所述的保护盖(1412)套接在罐体(1411)的上端;所述的左滑板(1413)和右滑板(1414)分别镶嵌在罐体(1411)内壁上方的左右两侧;所述的插接轴(1415)插接在轴承(1416)的内部，并在外壁上焊接有放置盒(1417);所述的轴承(1416)镶嵌在罐体(1411)内壁的中上部。
4.如权利要求1所述的医疗污水过滤处理设备，其特征在于，所述的连接片(113)设置有多个，所述的连接片(113)组成回字形，所述的连接片(113)内侧分别镶嵌有格栅和活性炭网。
5.如权利要求1所述的医疗污水过滤处理设备，其特征在于，所述的卡板(115)插入在箱体(1)内部的左上方，同时下表面通过竖立柱(114)与连接片(113)连接。
6.如权利要求1所述的医疗污水过滤处理设备，其特征在于，所述的密封布(125)设置有多个，所述的密封布(125)分别缝接在保护层(124)的外壁上，所述的保护层(124)和密封布(125)的内侧设置有箱体(1)。
7.如权利要求1所述的医疗污水过滤处理设备，其特征在于，所述的倾斜杆(122)下端与调节座(121)螺栓连接，上端镶嵌有支撑头(123)，所述的支撑头(123)上表面与保护层(124)胶接。
8.如权利要求1所述的医疗污水过滤处理设备，其特征在于，所述的紧固管道(132)焊接在安装管道(131)内部的三分之二处，所述的安装管道(131)内壁的三分之一处轴接有密封门(134)。
9.如权利要求2所述的医疗污水过滤处理设备，其特征在于，所述的喷洒管架(145)下表面的喷头(146)具体采用高压喷头，所述的喷头(146)设置有多个。
10.如权利要求3所述的医疗污水过滤处理设备，其特征在于，所述的放置盒(1417)设置有多个，并焊接在插接轴(1415)的外壁上，所述的放置盒(1417)与右滑板(1414)对应。
说明书
一种医疗污水过滤处理设备
技术领域
本发明属于医疗辅助器械技术领域，尤其涉及一种医疗污水过滤处理设备。
背景技术
目前大多数的污水处理设备中都采用臭氧对污水进行消毒，但是在臭氧制取的过程中电能消耗大、臭氧产率低、运行成本高，制取臭氧的操作过程复杂，制取设备的运行、管理也有一定的危险性，不适合在医院中使用;另外，医疗污水比较粘稠，流淌困难，医疗污水很难只依靠重力流进污水处理设备，容易堵塞污水处理设备的管道，现有的医疗污水处理设备，结构复杂，运行成本高，不经济实用，现有技术为中国专利公开号为201720815632.2的一种医疗污水处理设备所采用的技术方案是：包括进料管、加热器、开关阀、气泵、连接管、壳体一、空气净化机、壳体二、壳体三、活性炭吸附板、消毒灯、气流管、壳体四、搅拌叶、搅拌轴、电动机一、离心过滤膜、连接轴以及电动机二，所述电动机一固定在壳体四上端面上，所述电动机一下端固定有搅拌轴，所述搅拌轴上安装有搅拌叶，所述搅拌叶以及搅拌轴均位于壳体四内部，所述壳体四上端安装有进料管，所述壳体四右端固定有加热器，所述壳体四通过连接管与壳体三相连接，所述消毒灯固定在壳体三内部顶端，所述壳体三内固定有活性炭吸附板，所述壳体三固定在壳体二上端面上，所述壳体三通过气流管与壳体一相连接，所述空气净化机固定在壳体一内部底端，所述电动机二上端固定有连接轴，所述连接轴上端固定有离心过滤膜。
但是，现有的医疗污水过滤处理设备还存在着容易对周围散发较大的异味、不方便处理该设备过滤后的淤泥等杂物和不方便对污水进行消毒的问题。
因此，发明一种医疗污水过滤处理设备显得非常必要。
发明内容
为了解决上述技术问题，本发明提供一种医疗污水过滤处理设备，以解决现有的医疗污水过滤处理设备容易对周围散发较大的异味、不方便处理该设备过滤后的淤泥等杂物和不方便对污水进行消毒的问题。一种医疗污水过滤处理设备，包括箱体，支撑脚，分隔板，进水头，出水头，连通管，第一水泵，调节池，MBR膜生物反应器，排气头，收集分离板结构，保护罩结构，连接管道结构和加药罐结构，所述的支撑脚分别焊接在箱体下表面的左右两侧;所述的分隔板分别焊接在箱体内壁的左右两侧，同时在内部的上方镶嵌有连通管;所述的进水头和出水头分别焊接在箱体的左右两端;所述的第一水泵安装在连通管的外壁上;所述的调节池安装在箱体内部的左下方;所述的MBR膜生物反应器安装在箱体内部的纵向中间部位，并使右端与连通管连接;所述的排气头焊接在箱体上表面的中右侧;所述的收集分离板结构焊接在箱体内部的左上方;所述的保护罩结构分别焊接在箱体上表面的左右两侧;所述的连接管道结构分别焊接在箱体正表面的中右侧和中左侧;所述的加药罐结构镶嵌在加药罐结构的右上部;所述的收集分离板结构包括倾斜边，密封垫，连接片，竖立柱和卡板，所述的密封垫放置在倾斜边的上表面，同时上端与连接片接触;所述的竖立柱分别焊接在连接片上表面的左右两侧，同时在上端焊接有卡板。
优选的，所述的保护罩结构包括调节座，倾斜杆，支撑头，保护层，密封布和配重块，所述的倾斜杆下端与调节座螺栓连接，上端镶嵌有支撑头;所述的保护层胶接在支撑头的上表面，同时在外壁的四周胶接有密封布;所述的配重块镶嵌在密封布的下部。
优选的，所述的连接管道结构包括安装管道，紧固管道，密封环，密封门，手柄，螺纹孔和翼形螺栓，所述的手柄焊接在密封门正表面上部的纵向中间部位;所述的螺纹孔分别开设在紧固管道和密封环正表面上部的左右两侧;所述的翼形螺栓分别螺纹连接在密封门正表面上部的左右两侧。
优选的，所述的加药罐结构包括混合罐结构，刻度线，加药管，加压泵，喷洒管架和喷头，所述的刻度线刻画在混合罐结构正表面的左侧;所述的加药管一端与混合罐结构连接，另一端与喷洒管架连接，同时在外壁的上部安装有加压泵;所述的喷头螺纹连接在喷洒管架的下表面。
优选的，所述的混合罐结构包括罐体，保护盖，左滑板，右滑板，插接轴，轴承和放置盒，所述的保护盖套接在罐体的上端;所述的左滑板和右滑板分别镶嵌在罐体内壁上方的左右两侧;所述的插接轴插接在轴承的内部，并在外壁上焊接有放置盒;所述的轴承镶嵌在罐体内壁的中上部。
优选的，所述的连接片设置有多个，所述的连接片组成回字形，所述的连接片内侧分别镶嵌有格栅和活性炭网。
优选的，所述的卡板插入在箱体内部的左上方，同时下表面通过竖立柱与连接片连接。
优选的，所述的密封布设置有多个，所述的密封布分别缝接在保护层的外壁上，所述的保护层和密封布的内侧设置有箱体。
优选的，所述的倾斜杆下端与调节座螺栓连接，上端镶嵌有支撑头，所述的支撑头上表面与保护层胶接。
优选的，所述的紧固管道焊接在安装管道内部的三分之二处，所述的安装管道内壁的三分之一处轴接有密封门。
优选的，所述的密封环镶嵌在紧固管道的正表面，并与密封门的后壁紧密接触。
优选的，所述的喷洒管架下表面的喷头具体采用高压喷头，所述的喷头设置有多个。
优选的，所述的刻度线设置有刻度，所述的刻度线的单位为厘米。
优选的，所述的放置盒设置有多个，并焊接在插接轴的外壁上，所述的放置盒与右滑板对应。
与现有技术相比，本发明的有益效果为：
1.本发明中，所述的连接片设置有多个，所述的连接片组成回字形，所述的连接片内侧分别镶嵌有格栅和活性炭网，有利于在对污水中的漂浮物进行处理时，增加了该医疗污水过滤处理设备的初步处理效果。
2.本发明中，所述的卡板插入在箱体内部的左上方，同时下表面通过竖立柱与连接片连接，有利于方便的将该收集分离板结构从箱体内移出，同时也方便的处理该收集分离板结构内部的杂物。
3.本发明中，所述的密封布设置有多个，所述的密封布分别缝接在保护层的外壁上，所述的保护层和密封布的内侧设置有箱体，有利于对该医疗污水过滤处理设备起到密封的作用，进而在工作过程中，可以避免该医疗污水过滤处理设备所发出的异味四散的问题。
4.本发明中，所述的倾斜杆下端与调节座螺栓连接，上端镶嵌有支撑头，所述的支撑头上表面与保护层胶接，有利于在不使用时，可以方便的将该保护罩结构收纳起来，同时也避免了该保护罩结构轻易受到损坏的问题。
5.本发明中，所述的紧固管道焊接在安装管道内部的三分之二处，所述的安装管道内壁的三分之一处轴接有密封门，有利于更加合理的打开或关闭密封门，进而可以使工作人员进入到该医疗污水过滤处理设备的内部，并对该医疗污水过滤处理设备进行维修或者清理该医疗污水过滤处理设备内部下方残留的淤泥等杂物。
6.本发明中，所述的密封环镶嵌在紧固管道的正表面，并与密封门的后壁紧密接触，有利于增加了该连接管道结构的密封效果，同时在不使用时，可以避免该连接管道结构出现漏水的问题。
7.本发明中，所述的喷洒管架下表面的喷头具体采用高压喷头，所述的喷头设置有多个，有利于在进行喷药时，可以利用药物的冲击力来使药物与污水更加充分的混合。
8.本发明中，所述的刻度线设置有刻度，所述的刻度线的单位为厘米，有利于在使用时，可以方便的得知喷洒药物的量，进而使污水处理达到最佳效果。
9.本发明中，所述的放置盒设置有多个，并焊接在插接轴的外壁上，所述的放置盒与右滑板对应，有利于在放置药物时，可以利用药物下落的力来带动放置盒旋转，进而可以使放置盒的旋转来对罐体内的药物和水混合。
