申请号CN201820718670
申请日2018.05.15
公开(公告)号CN208327753U
公开(公告)日2019.01.04
IPC分类号C02F9/14
摘要
本实用新型公开了一种高盐度难降解有机废水的处理装置，包括过滤单元、预处理单元、去盐单元和优化单元，过滤单元通过连接管道依次与去盐单元、预处理单元和优化单元连接，过滤单元的内部安装有过滤装置，预处理单元包括水解酸化池和铁碳微电解池，去盐单元的内部安装有三效蒸发器，优化单元包括生化反应器和超滤膜设备。本方案通过对废水过滤将废水中的固体杂质清除，经过预处理对废水中难生物降解的大分子物质转化为易生物降解的小分子并处理再进入去盐单元和优化单元，提高了去盐效率和废水处理效果，且有利于盐类的后期利用。
翻译权利要求书

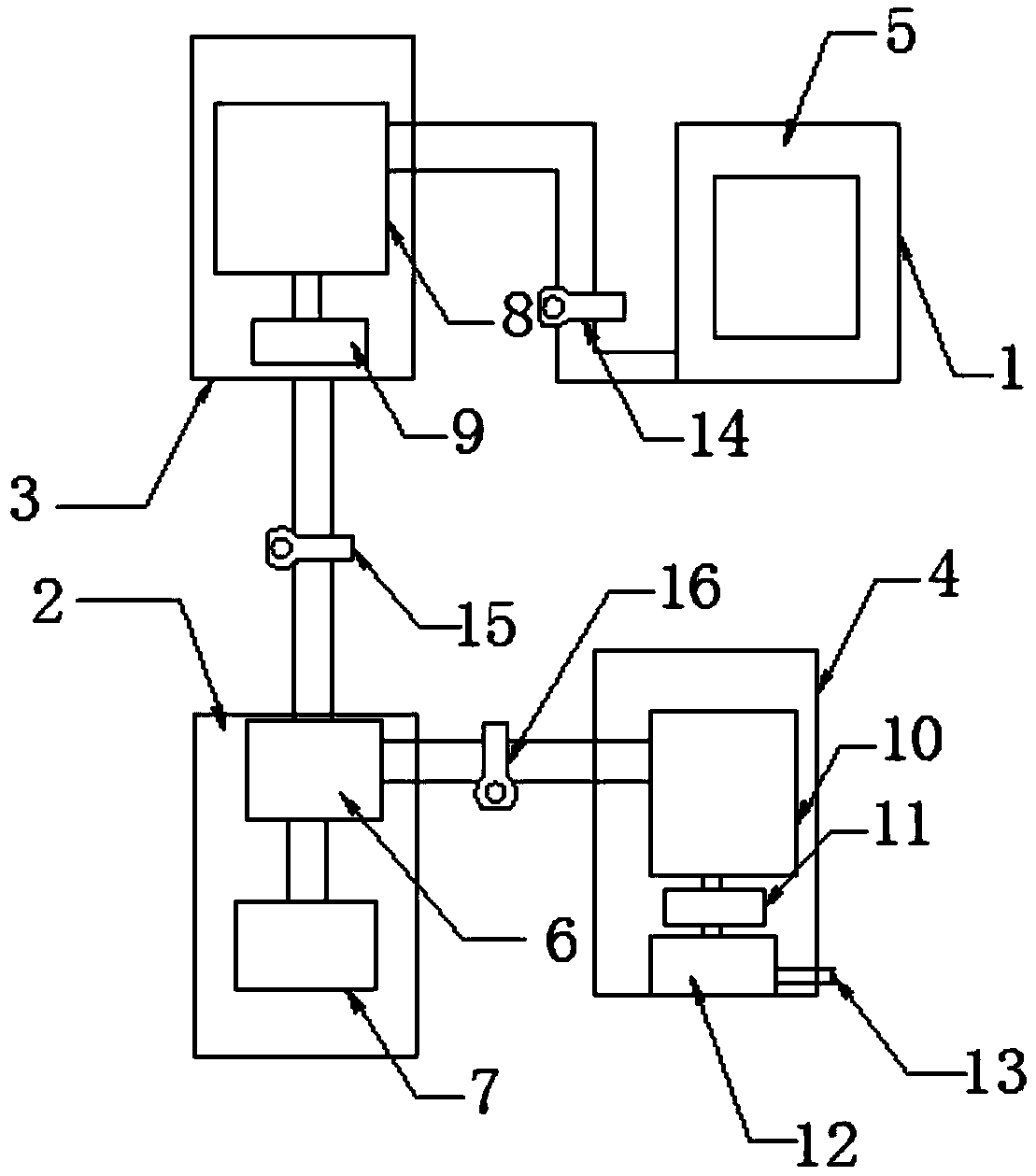

1.一种高盐度难降解有机废水的处理装置，包括过滤单元(1)、预处理单元(2)、去盐单元(3)和优化单元(4)，其特征在于，所述过滤单元(1)通过连接管道依次与去盐单元(3)、预处理单元(2)和优化单元(4)连接，所述过滤单元(1)的内部安装有过滤装置，所述预处理单元(2)包括水解酸化池(6)和铁碳微电解池(7)，所述去盐单元(3)的内部安装有三效蒸发器(8)，所述优化单元(4)包括生化反应器(10)和超滤膜设备(11)。
2.如权利要求1所述的一种高盐度难降解有机废水的处理装置，其特征在于，所述过滤装置包括过滤罐(5)，所述过滤罐(5)的顶部设有进水口(22)，所述过滤罐(5)的底部卡合设有固定杆(20)，固定杆(20)的顶部从上至下依次卡合设有第一过滤板(17)、第二过滤板(18)和第三过滤板(19)，第一过滤板(17)的滤径、第二过滤板(18)的滤径和第三过滤板(19)的滤径依次减小，且第一过滤板(17)、第二过滤板(18)和第三过滤板(19)均倾斜放置，所述过滤罐(5)的一侧开设有三个清理口(21)，且三个清理口(21)的位置分别与第一过滤板(17)、第二过滤板(18)和第三过滤板(19)相匹配设置。
3.如权利要求1所述的一种高盐度难降解有机废水的处理装置，其特征在于，所述去盐单元(3)的进水端、预处理单元(2)的进水端和优化单元(4)的进水端分别设有第一增压泵(14)、第二增压泵(15)和第三增压泵(16)。
4.如权利要求1所述的一种高盐度难降解有机废水的处理装置，其特征在于，所述三效蒸发器(8)的残液出口端与蒸发结晶设备(9)的进液口连接。
5.如权利要求1所述的一种高盐度难降解有机废水的处理装置，其特征在于，所述超滤膜设备(11)的出水口与臭氧池(12)的进水口连接，臭氧池(12)上安装有臭氧发生器，且臭氧池(12)与装置的出水口(13)连接。
说明书
一种高盐度难降解有机废水的处理装置
技术领域
本申请属于废水处理技术领域，具体地说，涉及一种高盐度难降解有机废水的处理装置。
背景技术
高盐分难降解有机废水是一类由印染、垃圾渗滤液、造纸精细化工等行业产生的生产废水。废水中的COD含量高达10000-50000mg/L，其中含有苯、甲苯、苯甲酸、苯酚及其它苯系物等难降解有机物;废水中的盐分高达10%-15%。这些难降解溶解性有机物容易对膜生物反应器中的微生物造成毒害，导致处理成本增加和影响废水处理效果。
故，为进一步提高废水处理效果，需要提供一种高盐度难降解有机废水的处理装置。
实用新型内容
有鉴于此，本申请所要解决的是常规技术中有机废水难降解，处理效果差的技术问题。本实用新型提供了一种高盐度难降解有机废水的处理装置，相比于常规技术，可以提高废水处理效果。
为了解决上述技术问题，本实用新型通过以下技术方案得以实现：
本实用新型提供了一种高盐度难降解有机废水的处理装置，包括过滤单元、预处理单元、去盐单元和优化单元，所述过滤单元通过连接管道依次与去盐单元、预处理单元和优化单元连接，所述过滤单元的内部安装有过滤装置，所述预处理单元包括水解酸化池和铁碳微电解池，所述去盐单元的内部安装有三效蒸发器，所述优化单元包括生化反应器和超滤膜设备。
作为本实用新型的一种优选技术方案，在一种可能的实施方式中，所述过滤装置包括过滤罐，所述过滤罐的顶部设有进水口，所述过滤罐的底部卡合设有固定杆，固定杆的顶部从上至下依次卡合设有第一过滤板、第二过滤板和第三过滤板，第一过滤板的滤径、第二过滤板的滤径和第三过滤板的滤径依次减小，且第一过滤板、第二过滤板和第三过滤板均倾斜放置，所述过滤罐的一侧开设有三个清理口，且三个清理口的位置分别与第一过滤板、第二过滤板和第三过滤板相匹配设置。
作为本实用新型的一种优选技术方案，在一种可能的实施方式中，所述去盐单元的进水端、预处理单元的进水端和优化单元的进水端分别设有第一增压泵、第二增压泵和第三增压泵。
作为本实用新型的一种优选技术方案，在一种可能的实施方式中，所述三效蒸发器的残液出口端与蒸发结晶设备的进液口连接。
作为本实用新型的一种优选技术方案，在一种可能的实施方式中，所述超滤膜设备的出水口与臭氧池的进水口连接，臭氧池上安装有臭氧发生器，且臭氧池与装置的出水口连接。
与现有技术相比，本申请可以获得包括以下技术效果：
1)本申请的高盐度难降解有机废水的处理装置，通过对废水过滤将废水中的固体杂质清除，经过去盐单元进行去盐，预处理对废水中难生物降解的大分子物质转化为易生物降解的小分子并处理再进入和优化单元，提高了去废水处理效果，且有利于盐类的后期利用。
2)本申请的高盐度难降解有机废水的处理装置，设有的多级过滤板和多个清理口便于除去废水中的固体颗粒，避免固体颗粒对后续处理设备造成堵塞，且清理口便于后期清理过滤板上过滤后的固体颗粒。
当然，实施本申请的任一产品必不一定需要同时达到以上所述的所有技术效果。
