洗车污水净化处理循环洗车技术

　　申请日2017.02.14

　　公开(公告)日2017.09.22

　　IPC分类号C02F9/04; C02F103/44

　　摘要

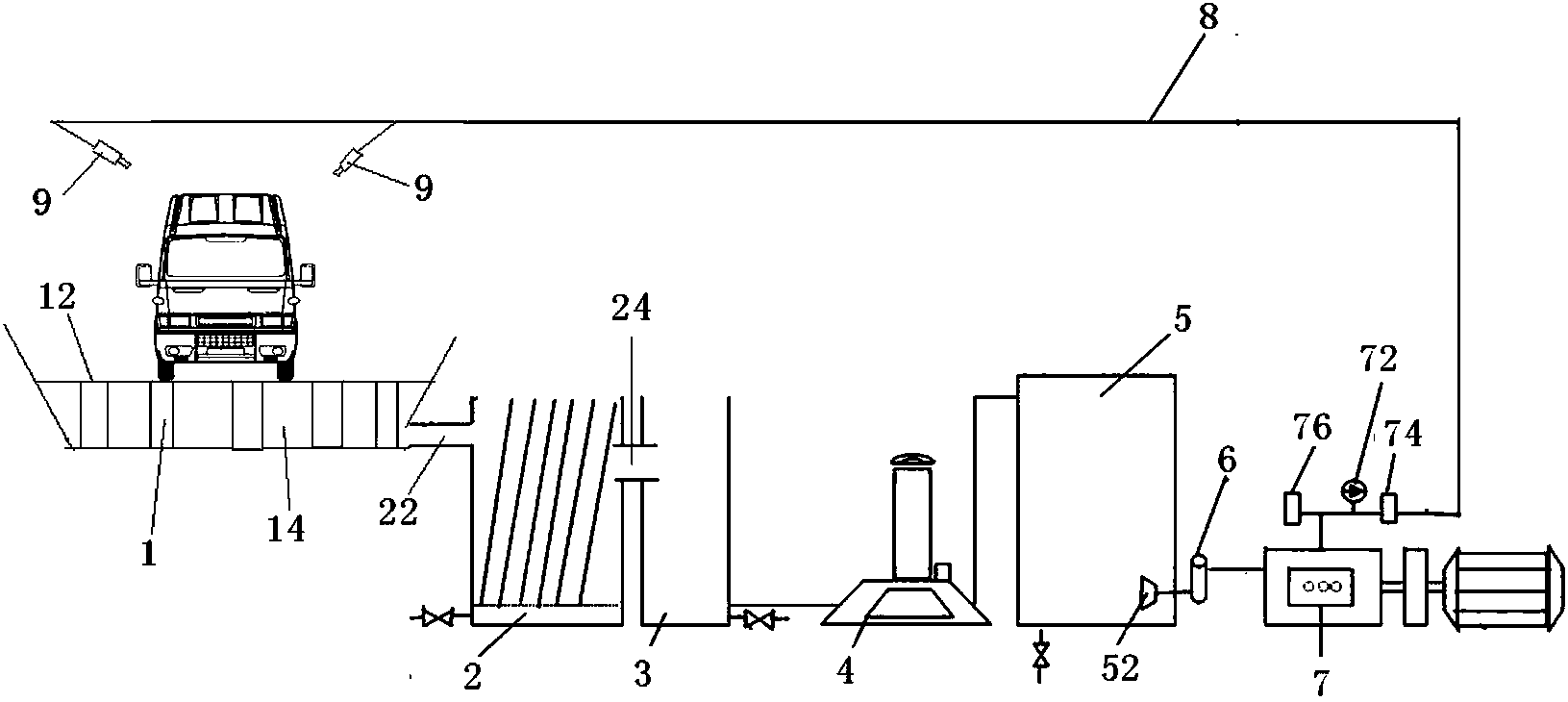

　　一种洗车污水净化处理循环洗车设备包括洗车平台、沉淀池、中和澄清池、过滤机、水箱、过滤器、高压泵、高压输水管、若干个高压水喷枪;洗车平台包括一个停车台，停车台下设有一个污水收容槽;沉淀池包括一个进水口、一个出水口，进水口连通污水收容槽，进水口的位置高于出水口的位置;中和澄清池连接沉淀池的出水口;过滤机的进水端连通中和澄清池;水箱的进水端连通过滤机的出水端，水箱内的出水端安装有过滤网;过滤器安装在水箱和高压泵之间;高压泵上装备有压力表、调压阀、安全阀，高压泵的出水端通过高压输水管连接若干个高压水喷枪;沉淀池、中和澄清池、水箱都安装有排污阀。本实用新型使洗车水能较长时间循环使用，节约大量水资源。

　　权利要求书

　　1.一种洗车污水净化处理循环洗车设备，其特征在于，其包括洗车平台、沉淀池、中和澄清池、过滤机、水箱、过滤器、高压泵、高压输水管、若干个高压水喷枪;

　　洗车平台包括一个停车台，停车台下设有一个污水收容槽;

　　沉淀池包括一个进水口、一个出水口，进水口连通污水收容槽，进水口的位置高于出水口的位置;

　　中和澄清池连接沉淀池的出水口;

　　过滤机的进水端连通中和澄清池;

　　水箱的进水端连通过滤机的出水端，水箱内的出水端安装有过滤网;

　　过滤器安装在水箱和高压泵之间;

　　高压泵上装备有压力表、调压阀、安全阀，高压泵的出水端通过高压输水管连接若干个高压水喷枪;

　　沉淀池、中和澄清池、水箱都安装有排污阀。

　　说明书

　　一种洗车污水净化处理循环洗车设备

　　技术领域

　　本实用新型涉及一种污水净化处理及循环利用的设备。

　　背景技术

　　现代社会中，家用小汽车越来越多，洗车需求暴增，洗车需要大量的水。目前，洗车用的水都是在洗完后直接排放到下水道，既不环保，又浪费大量水资源。

　　实用新型内容

　　本实用新型要解决的技术问题在于：提出一种洗车污水净化处理循环洗车设备，可将洗车污水中的灰尘、砂粒、树叶等污物处理干净，减少污染，洗车水能够较长时间的循环使用，节约大量水资源。

　　为了解决上述技术问题，本实用新型提出以下技术方案：一种洗车污水净化处理循环洗车设备，包括洗车平台、沉淀池、中和澄清池、过滤机、水箱、过滤器、高压泵、高压输水管、若干个高压水喷枪;
