申请日2017.08.30
公开(公告)日2018.04.13
IPC分类号B08B15/00
摘要
一种污水处理池除臭吸风装置，属于膨润土生产技术领域。本实用新型包括排污池、设于排污池上方的除臭罩、设于除臭罩上的抽风管，除臭罩包括收集部和覆盖部，覆盖部包括固定板及设于固定板上方的伸缩板，伸缩板上设有调节机构，调节机构包括设于排污池两侧的齿轮座、设于齿轮座内的齿轮、连接两个齿轮且一端伸出齿轮座的转轴、设于转轴端部的摇动把手、设于伸缩板两侧的配合齿轮的齿条。本实用新型能够有效吸除污水处理池产生的有害气体，保证工人健康。
权利要求书

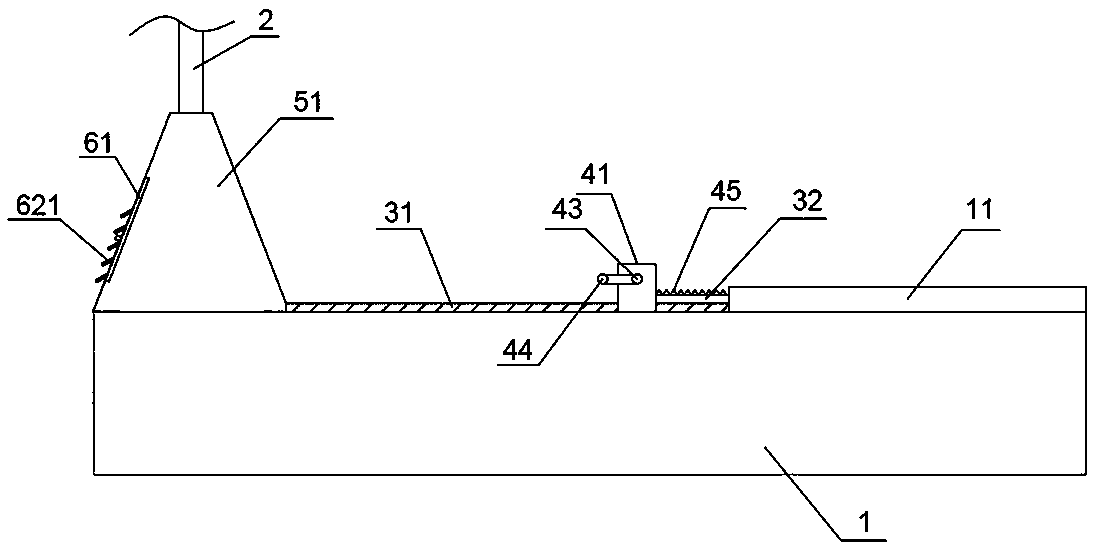

1.一种污水处理池除臭吸风装置，包括排污池(1)、设于所述排污池(1)上方的除臭罩、设于所述除臭罩上的抽风管(2)，其特征在于，所述除臭罩包括收集部和覆盖部，所述覆盖部包括固定板(31)及设于所述固定板(31)上方的伸缩板(32)，所述伸缩板(32)上设有调节机构，所述调节机构包括设于所述排污池(1)两侧的齿轮座(41)、设于所述齿轮座(41)内的齿轮、连接两个所述齿轮且一端伸出所述齿轮座的转轴(43)、设于所述转轴(43)端部的摇动把手(44)、设于所述伸缩板(32)两侧的配合所述齿轮的齿条(45)。
2.根据权利要求1所述的污水处理池除臭吸风装置，其特征在于，所述排污池(1)边侧设有所述伸缩板(32)的支撑件(11)。
3.根据权利要求2所述的污水处理池除臭吸风装置，其特征在于，所述支撑件(11)包括支撑条、设于所述支撑条朝向所述排污池(1)内侧的滑动槽。
4.根据权利要求1所述的污水处理池除臭吸风装置，其特征在于，所述伸缩板(32)靠近所述固定板(31)的一端设有密封条(321)。
5.根据权利要求4所述的污水处理池除臭吸风装置，其特征在于，所述密封条(321)包括内部的弹性层及外部的滑动层。
6.根据权利要求1所述的污水 处理池除臭吸风装置，其特征在于，所述收集部包括一锥形罩壳(51)、设于所述锥形罩壳(51)远离所述覆盖部一侧的补风机构。
7.根据权利要求6所述的污水处理池除臭吸风装置，其特征在于，所述补风机构包括调风门(61)、设于所述调风门(61)外侧的导风罩。
8.根据权利要求7所述的污水处理池除臭吸风装置，其特征在于，所述导风罩包括多块倾斜设置的导风板(621)。
说明书
一种污水处理池除臭吸风装置
技术领域
本实用新型涉及膨润土生产技术领域，尤其涉及一种污水处理池除臭吸风装置。
背景技术
在膨润土的生产过程中会产生大量污水，而在排放污水时需要对其进行处理以符合排放标准，而污水处理池在进行污水处理时会产生一些臭气或者有害气体，危害厂区工人的身体健康，固急需一种可以及时消除该类有害气体的装置。
实用新型内容
本实用新型的目的是为了解决上述现有技术存在的问题，提供一种污水处理池除臭吸风装置，其能够有效吸除污水处理池产生的有害气体，保证工人健康。
本实用新型的目的是通过以下技术方案实现的：
一种污水处理池除臭吸风装置，包括排污池、设于所述排污池上方的除臭罩、设于所述除臭罩上的抽风管，所述除臭罩包括收集部和覆盖部，所述覆盖部包括固定板及设于所述固定板上方的伸缩板，所述伸缩板上设有调节机构，所述调节机构包括设于所述排污池两侧的齿轮座、设于所述齿轮座内的齿轮、连接两个所述齿轮且一端伸出所述齿轮座的转轴、设于所述转轴端部的摇动把手、设于所述伸缩板两侧的配合所述齿轮的齿条。
本实用新型通过设置于排污池上方的除臭罩以防止有害气体扩散，并通过抽风管将有害气体及时吸除。另外，覆盖部的伸缩式结构在确保密封效果的同时，便于对污水池内部进行监测及维护。
作为本实用新型优选，所述排污池边侧设有所述伸缩板的支撑件。所设支撑件用于对伸缩板进行支撑及保证伸缩板的密封效果。
作为本实用新型优选，所述支撑件包括支撑条、设于所述支撑条朝向所述污水池内侧的滑动槽。所述支撑件的结构简单合理，滑动槽在保证了伸缩板伸缩动作的流畅性的同时，也提高了密封效率。
作为本实用新型优选，所述伸缩板靠近所述固定板的一端设有密封条。所述密封条进一步保证了伸缩板与固定板之间的缝隙的密封性。
作为本实用新型优选，所述密封条包括内部的弹性层及外部的滑动层。所述弹性层确保了密封条的密封效果，所述滑动层则保证了伸缩板滑动时的流畅性。
作为本实用新型优选，所述收集部包括一锥形罩壳、设于所述锥形罩壳远离所述覆盖部一侧的补风机构。所述收集部的锥形结构能够保证其收集废气的效果，补风机构则确保了吸气或排气的效率。
作为本实用新型优选，所述补风机构包括调风门、设于所述调风门外侧的导风罩。所述补风机构的结构简单，所设调风门便于调节补风量的大小，所述导风罩则保证了补风的风向的稳定性。
作为本实用新型优选，所述导风罩包括多块倾斜设置的导风板。所述倾斜设置具体指自外向内朝上倾斜，该结构使得外部的风进入罩内时的风向时斜向上的，从而提高了排气的效率。
本实用新型的优点是：结构简单，使用方便，能够及时高效地吸除污水池臭气，保证厂区工人身体健康。
