申请日2017.08.27
公开(公告)日2018.05.08
IPC分类号C02F9/14
摘要
本实用新型公开了一种工厂污水快速处理设备，包括罐体，所述罐体一侧外壁的顶端开设有进水口，且进水口内壁套接有进水管，所述罐体内腔的底端内壁设有好氧反应池，且好氧反应池的底端焊接有隔板，所述隔板的两侧外壁焊接在罐体的两侧内壁上，所述罐体外壁焊接有过滤罐，且过滤罐位于好氧反应池的底部，所述过滤罐的内壁通过螺栓固定有过滤网。本实用新型增加螺旋导流板和集泥斗，可使污水会自行旋转流动，使污水能够固液分离，过滤罐和过滤网，液体水可快速经过过滤网排出罐体，吸附箱可将污水里的有害成分吸附并且从出水管排出，本装置通过重力作用将污水过滤，使用成本低，污水处理效果明显。
权利要求书

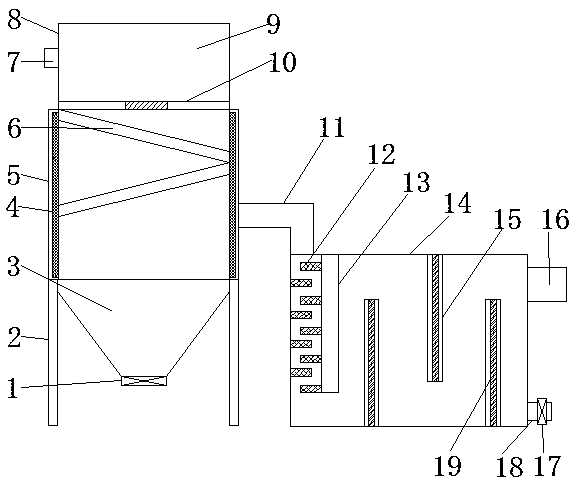

1.一种工厂污水快速处理设备，包括罐体(8)，其特征在于，所述罐体(8)一侧外壁的顶端开设有进水口，且进水口内壁套接有进水管(7)，所述罐体(8)内腔的底端内壁设有好氧反应池(9)，且好氧反应池(9)的底端焊接有隔板(10)，所述隔板(10)的两侧外壁焊接在罐体(8)的两侧内壁上，所述罐体(8)外壁焊接有过滤罐(5)，且过滤罐(5)位于好氧反应池(9)的底部，所述过滤罐(5)的内壁通过螺栓固定有过滤网(4)，所述罐体(8)内壁位于好氧反应池(9)的底端焊接有螺旋导流板(6)，所述罐体(8)的底端外壁焊接有集泥斗(3)，且集泥斗(3)的底端外壁通过铰链连接有仓门(1)，所述罐体(8)底端外壁的两端焊接有支撑架(2)，所述罐体(8)远离进水管(7)的一侧外壁开设有开口，且开口内壁套接有水管(11)，所述水管(11)远离罐体(8)的一端套接有吸附箱(14)，且吸附箱(14)顶端内壁位于水管(11)的一侧焊接有挡水板(13)，且挡水板(13)迎水面焊接有缓冲板(12)，所述吸附箱(14)的顶端内壁通过螺栓固定有吸附板框架(15)，且吸附板框架(15)的内壁套接有吸附板(19)，所述吸附箱(14)远离水管(11)的一侧外壁开设有出水口，且出水口内壁套接有出水管(16)，所述吸附箱(14)位于出水管(16)一侧外壁的底端开设有排污口，且排污口内壁套接有排污管(18)，所述排污管(18)的外壁通过螺栓固定有阀门(17)。
2.根据权利要求1所述的一种工厂污水快速处理设备，其特征在于，所述过滤罐(5)的内径与罐体(8)的外径相匹配，且罐体(8)与过滤罐(5)接触面开设有通水孔，通水孔的孔径大于过滤网(4)的网径。
3.根据权利要求1所述的一种工厂污水快速处理设备，其特征在于，所述隔板(10)为圆柱形结构，且隔板(10)的外壁焊接在罐体(8)的内壁上，隔板(10)的中心点开设有圆形通口。
4.根据权利要求1所述的一种工厂污水快速处理设备，其特征在于，所述螺旋导流板(6)位于隔板(10)与水管(11)之间，且螺旋导流板(6)的外径与罐体(8)的内径相匹配。
5.根据权利要求1所述的一种工厂污水 快速处理设备，其特征在于，所述吸附箱(14)靠近罐体(8)的一侧内壁焊接有缓冲板(12)，且挡水板(13)侧壁上的缓冲板(12)与吸附箱(14)侧壁上的缓冲板(12)呈交叉型分布。
6.根据权利要求1所述的一种工厂污水快速处理设备，其特征在于，所述吸附板框架(15)的数量与吸附板(19)的数量均为三到六个，且三到六个吸附板框架(15)通过螺栓等距离固定在吸附箱(14)上下两端内壁上，吸附板框架(15)的长度小于吸附箱(14)的高度。
说明书
一种工厂污水快速处理设备
技术领域
本实用新型涉及环境保护技术领域，尤其涉及一种工厂污水快速处理设备。
背景技术
国家目前对环境保护十分重视，现在对企业污水排放要求越来越严格，化工污水中通常会含有大量的固体杂质，现有的处理方式通常是将污水通入过滤池进行过滤，由于大量污水高速通入过滤池，使得污水与过滤结构接触过程中，容易堵塞过滤结构，同时，过滤效率有限，而在一些化工生产中，污水成分较为简单，是固液混合，而传统的滤网过滤和沉淀法等等效率十分低下，污水的泥水分离投入占用很大的比重，需要占用大量土地建沉砂池、沉淀池，经过生化处理后又要通过二次沉淀池，现有技术采用离心机效果好，但处理量少，价格昂贵 , 运行费用高。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种工厂污水快速处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种工厂污水快速处理设备，包括罐体，所述罐体一侧外壁的顶端开设有进水口，且进水口内壁套接有进水管，所述罐体内腔的底端内壁设有好氧反应池，且好氧反应池的底端焊接有隔板，所述隔板的两侧外壁焊接在罐体的两侧内壁上，所述罐体外壁焊接有过滤罐，且过滤罐位于好氧反应池的底部，所述过滤罐的内壁通过螺栓固定有过滤网，所述罐体内壁位于好氧反应池的底端焊接有螺旋导流板，所述罐体的底端外壁焊接有集泥斗，且集泥斗的底端外壁通过铰链连接有仓门，所述罐体底端外壁的两端焊接有支撑架，所述罐体远离进水管的一侧外壁开设有开口，且开口内壁套接有水管，所述水管远离罐体的一端套接有吸附箱，且吸附箱顶端内壁位于水管的一侧焊接有挡水板，且挡水板迎水面焊接有缓冲板，所述吸附箱的顶端内壁通过螺栓固定有吸附板框架，且吸附板框架的内壁套接有吸附板，所述吸附箱远离水管的一侧外壁开设有出水口，且出水口内壁套接有出水管，所述吸附箱位于出水管一侧外壁的底端开设有排污口，且排污口内壁套接有排污管，所述排污管的外壁通过螺栓固定有阀门。
优选的，所述过滤罐的内径与罐体的外径相匹配，且罐体与过滤罐接触面开设有通水孔，通水孔的孔径大于过滤网的网径。
优选的，所述隔板为圆柱形结构，且隔板的外壁焊接在罐体的内壁上，隔板的中心点开设有圆形通口。
优选的，所述螺旋导流板位于隔板与水管之间，且螺旋导流板的外径与罐体的内径相匹配。
优选的，所述吸附箱靠近罐体的一侧内壁焊接有缓冲板，且挡水板侧壁上的缓冲板与吸附箱侧壁上的缓冲板呈交叉型分布。
优选的，所述吸附板框架的数量与吸附板的数量均为三到六个，且三到六个吸附板框架通过螺栓等距离固定在吸附箱上下两端内壁上，吸附板框架的长度小于吸附箱的高度。
本实用新型的有益效果为：本实用新型中，通过在罐体内增加螺旋导流板和集泥斗，可使污水会自行旋转流动，从而使污水能够固液分离，并且增加了过滤罐和过滤网，使得液体水可快速经过过滤网排出罐体，通过增加了吸附箱，从而使得可将污水里的有害成分吸附并且从出水管排出，总上所述本装置通过重力作用将污水过滤，使用成本低，污水处理效果明显。
