申请日2017.08.26
公开(公告)日2017.10.24
IPC分类号C02F1/00; B01D33/35; B01D33/056; B01D33/04; B01D33/72; B01D33/76; B01D33/80
摘要
本发明涉及一种污水管中工业废水的自动化排水过滤设备，包括底板，底板的上端安装有调节装置，调节装置上安装有三个转换装置，三个转换装置的后端安装在过滤装置上，过滤装置安装在底板上。本发明可以解决现有污水借助管道排放过程中存在的污水直接排放对环境污染严重，特殊污水在排放过程中需要人工进行过滤，多排管道同时排放污水需要人工根据实际情况拖动过滤工具逐个进行处理，人工拖动过滤工具耗时费力，不同用途的排污管道直径大小各不相同，需要人工选择对应的工具进行连接，人工选择工具处理污水耗费时间长，人工过滤污水操作复杂、劳动强度大、与工作效率低等难题，可以实现多排污水管自动化排放过滤污水的功能。
权利要求书

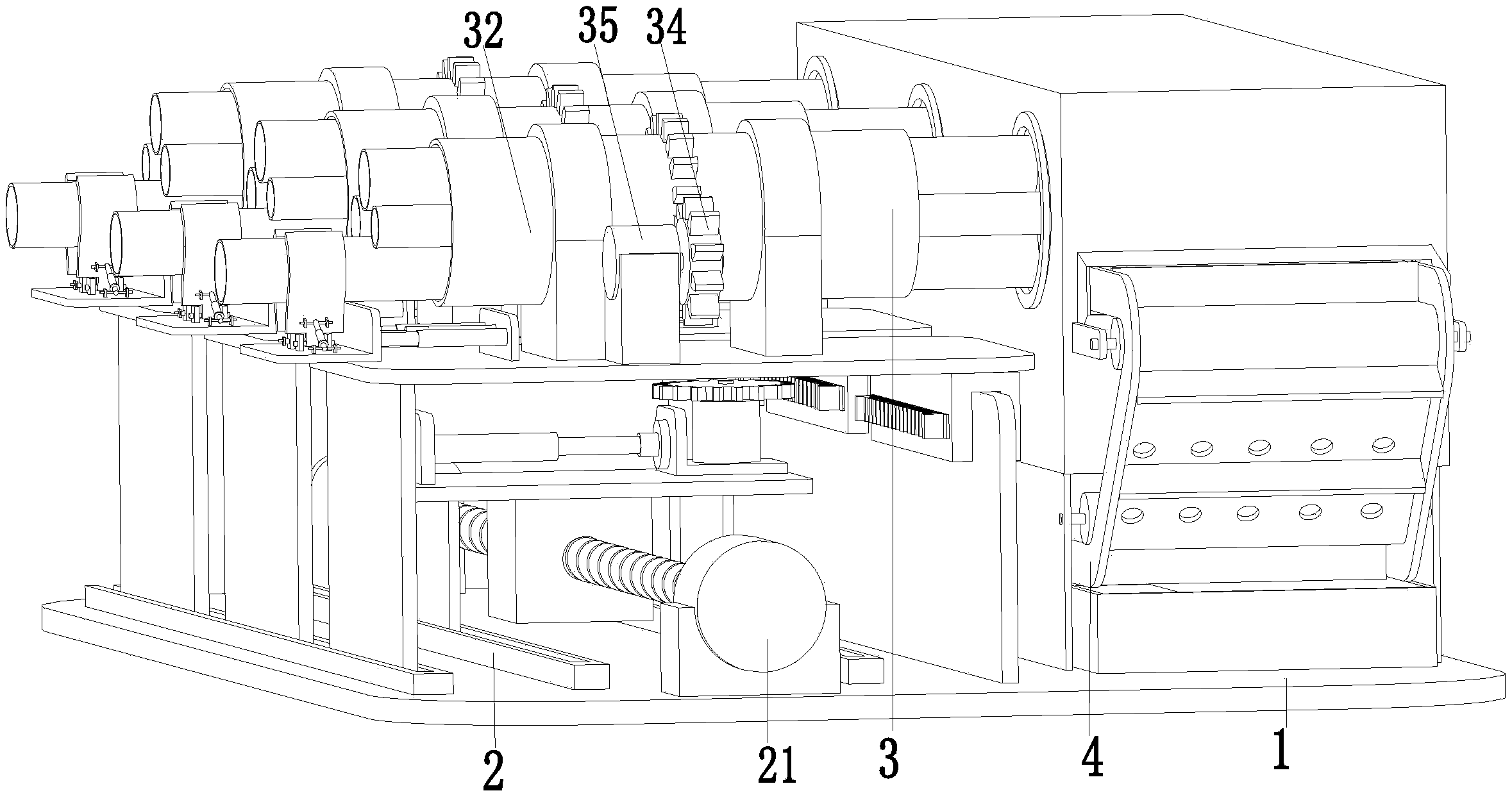

1.一种污水管中工业废水的自动化排水过滤设备,包括底板(1)，其特征在于：底板(1)的上端安装有调节装置(2)，调节装置(2)上安装有三个转换装置(3)，三个转换装置(3)的后端安装在过滤装置(4)上，过滤装置(4)安装在底板(1)上，底板(1)上安装有收集框(5)，收集框(5)位于过滤装置(4)的正下方，调节装置(2)、转换装置(3)与过滤装置(4)相互配合使用完成污水管自动化排放过滤污水的工艺;
所述调节装置(2)包括通过电机座安装在底板(1)右端的移动电机(21)，移动电机(21)的输出轴通过联轴器与丝杠(22)的右端相连，丝杠(22)的左端通过轴承安装在调节挡板(23)上，调节挡板(23)安装在底板(1)上，丝杠(22)的中部设置有移动块(24)，移动块(24)的上端设置有调节移动板(25)，调节移动板(25)下端前后两侧对称设置有两个调节滑杆(26)，每个调节滑杆(26)的下端均通过滑动配合方式与调节滑槽(27)相连，与两个调节滑竿(26)相连的两个调节滑槽(27)安装在底板(1)上，调节移动板(25)的上端前侧安装在有调节立板(28)，调节立板(28)的侧壁上安装有调节气缸(29)，调节气缸(29)的顶端通过法兰安装在调节移动架(210)上，调节移动架(210)呈L型结构，调节移动架(210)通过滑动配合方式安装在调节移动板(25)上，调节移动架(210)上通过电机座安装有调节电机(211)，调节电机(211)的输出轴上安装有主动齿轮(212)，底板(1)上安装有调节固定板(213)，调节固定板(213)位于调节移动板(25)的后侧，调节固定板(213)上均匀设置有三个调节机构(6)，三个调节机构(6)的下端通过滑动配合方式安装在支撑滑槽(214)上，支撑滑槽(214)安装在底板(1)上，且支撑滑槽(214)位于移动电机(21)的前侧。
2.根据权利要求1所述一种污水 管中工业废水的自动化排水过滤设备,其特征在于：所述转换装置(3)包括对称安装在调节支撑板(62)前后两侧的两个支撑轴承(31)，两个支撑轴承(31)的内壁上通过滚动配合方式安装有环形转换框(32)，环形转换框(32)中部外壁上套设有转换齿轮(33)，转换齿轮(33)上对称啮合有两个转动齿轮(34)，每个转动齿轮(34)均安装在一个转换电机(35)的输出轴上，两个转动齿轮(34)上的两个转换电机(35)通过电机座对称安装在调节支撑板(62)的左右两侧，环形转换框(32)的内壁上固定安装有四个输送管(36)，四个输送管(36)的直径均不相同，且每个输送管(36)的前端均连接有一个连接管(37)，连接管(37)由柔性可调材质组成，且连接管(37)与输送管(36)为一体成型结构，四个输送管(36)的后端安装在过滤装置(4)上，调节支撑板(62)的前端安装有夹持输送机构(38)。
3.根据权利要求1所述一种污水管中工业废水的自动化排水过滤设备,其特征在于：所述过滤装置(4)包括对称安装在底板(1)后端的两块过滤支撑板(41)，两块过滤支撑板(41)的上端安装有过滤箱(42)，过滤箱(42)的前端设置有三个安装口，每个安装口内均安装有一个旋转轴承(43)，旋转轴承(43)的内壁上安装有环形安装板(44)，环形安装板(44)上设置有四个安装孔，四个安装孔与四个输送管(36)一一对应，过滤箱(42)的前端下侧设置有排放口，过滤箱(42)的左右两侧对称设置有两个输送口，过滤箱(42)左右两侧的外壁上对称设置有柔性材质组成的两个限位框(45)，两个限位框(45)与两个输送口一一对应，过滤箱(42)内设置有过滤机构(46)。
4.根据权利要求1所述一种污水管中工业废水的自动化排水过滤设备,其特征在于：所述调节机构(6)包括通过滑动配合方式连接在调节固定板(213)上的进给架(61)，进给架(61)呈倒U型结构，进给架(61)的上端安装在调节支撑板(62)上，进给架(61)的侧壁上安装有齿条(63)，调节支撑板(62)的前端下侧安装有调节定位板(64)，调节定位板(64)的下端通过滑动配合方式连接在支撑滑槽(214)上。
5.根据权利要求2所述一种污水管中工业废水的自动化排水过滤设备,其特征在于：所述夹持输送机构(38)包括安装在调节支撑板(62)上的输送固定板(381)，输送固定板(381)的侧壁上安装有输送气缸(382)，输送气缸(382)的顶端通过法兰安装在输送定位架(383)上，输送定位架(383)呈L型结构，输送固定板(381)的侧壁上对称安装有两个伸缩杆(384)，两个伸缩杆(384)的顶端安装在输送定位架(383)上，输送定位架(383)上相向设置有两个夹持支链(7)。
6.根据权利要求5所述一种污水管中工业废水的自动化排水过滤设备,其特征在于：所述夹持支链(7)包括通过销轴连接在输送定位架(383)上的夹持板(71)，夹持板(71)为弧形结构，夹持板(71)的外壁上通过销轴与夹持气缸(72)的顶端相连，夹持气缸(72)的底端通过销轴连接在输送定位架(383)上，夹持板(71)的内壁上设置有由橡胶材质组成的夹持块(73)。
7.根据权利要求3所述一种污水管中工业废水的自动化排水过滤设备,其特征在于：所述过滤机构(46)包括对称安装在过滤箱(42)左右两侧的两个导向支链(8)，过滤箱(42)的内壁之间通过轴承安装有一排支撑辊(461)，两块支撑板(41)的左右两侧内壁之间通过轴承对称安装有两个转动辊(462)，位于支撑板(41)左端的转动辊(462)前侧通过联轴器与过滤电机(466)的输出轴相连，过滤电机(466)通过电机座安装在支撑板(41)的外壁上，两个导向支链(8)、一排支撑辊(461)与两个转动辊(462)之间通过一根过滤输送带(463)相连，过滤带(463)上均匀设置有过滤孔，过滤带(463)的外壁上等间距的设置有隔离板(464)，过滤带(463)的前后两侧的外壁上对称设置有由柔性材质组成的两块挡板(465)。
8.根据权利要求7所述一种污水管中工业废水的自动化排水过滤设备,其特征在于：所述导向支链(8)包括对称安装在过滤箱(42)外壁上的两块导向固定板(81)，两块导向固定板(81)之间通过轴承安装有导向辊(82)，导向辊(82)顶端与支撑辊(461)的顶端位于同一平面内。
说明书
一种污水管中工业废水的自动化排水过滤设备
技术领域
本发明涉及环保施工设备技术领域，具体的说是一种污水管中工业废水的自动化排水过滤设备。
背景技术
人类生产活动造成的水体污染中，工业引起的水体污染最严重。如工业废水，它含污染物多，成分复杂，不仅在水中不易净化，而且处理也比较困难。工业废水，是工业污染引起水体污染的最重要的原因。它占工业排出的污染物的大部分。工业废水所含的污染物因工厂种类不同而千差万别，即使是同类工厂，生产过程不同，其所含污染物的质和量也不一样。工业除了排出的废水直接注入水体引起污染外，固体废物和废气也会污染水体，工厂会按照规定的时间排放污水，现有工厂污水排放过程中可能存在大量固定颗粒杂质，污水排放过程中存在的污水直接排放对环境污染严重，特殊污水在排放过程中需要人工进行过滤，多排管道同时排放污水需要人工根据实际情况拖动过滤工具逐个进行处理，人工拖动过滤工具耗时费力，不同用途的排污管道直径大小各不相同，需要人工选择对应的工具进行连接，人工选择工具处理污水耗费时间长，人工过滤污水操作复杂、劳动强度大，工作效率低。
发明内容
为了解决上述问题，本发明提供了一种污水管中工业废水的自动化排水过滤设备，可以解决现有污水借助管道排放过程中存在的污水直接排放对环境污染严重，特殊污水在排放过程中需要人工进行过滤，多排管道同时排放污水需要人工根据实际情况拖动过滤工具逐个进行处理，人工拖动过滤工具耗时费力，不同用途的排污管道直径大小各不相同，需要人工选择对应的工具进行连接，人工选择工具处理污水耗费时间长，人工过滤污水操作复杂、劳动强度大、与工作效率低等难题，可以实现多排污水管自动化排放过滤污水的功能，降低了污水对环境的污染，且具有操作简单、劳动强度小与工作效率高等优点。
为了实现上述目的，本发明采用以下技术方案来实现：一种污水管中工业废水的自动化排水过滤设备，包括底板，底板的上端安装有调节装置，调节装置上安装有三个转换装置，调节装置可以根据圆形排污口之间的距离带动三个转换装置进行适当的调节，三个转换装置可以根据圆形排污口的直径进行适当的转换，选择对应的排污工具，三个转换装置的后端安装在过滤装置上，过滤装置可以对污水进行过滤处理，减少污水中的有害成分，过滤装置安装在底板上，底板上安装有收集框，收集框位于过滤装置的正下方，调节装置、转换装置与过滤装置相互配合使用完成污水管自动化排放过滤污水的工艺;
调节装置包括通过电机座安装在底板右端的移动电机，移动电机的输出轴通过联轴器与丝杠的右端相连，丝杠的左端通过轴承安装在调节挡板上，调节挡板安装在底板上，丝杠的中部设置有移动块，移动块的上端设置有调节移动板，调节移动板下端前后两侧对称设置有两个调节滑杆，每个调节滑杆的下端均通过滑动配合方式与调节滑槽相连，与两个调节滑竿相连的两个调节滑槽安装在底板上，两个调节滑杆与两个调节滑槽相互配合使用对调节移动板起到了支撑和辅助移动的作用，调节移动板的上端前侧安装在有调节立板，调节立板的侧壁上安装有调节气缸，调节气缸的顶端通过法兰安装在调节移动架上，调节移动架呈L型结构，调节移动架通过滑动配合方式安装在调节移动板上，调节移动架上通过电机座安装有调节电机，调节电机的输出轴上安装有主动齿轮，底板上安装有调节固定板，调节固定板位于调节移动板的后侧，调节固定板上均匀设置有三个调节机构，三个调节机构的下端通过滑动配合方式安装在支撑滑槽上，支撑滑槽安装在底板上，支撑滑槽对三个调节机构起到了支撑和辅助移动的作用，且支撑滑槽位于移动电机的前侧，根据现有多个圆形排污口之间的距离，移动电机带动丝杠进行旋转，移动块通过螺纹啮合的传动方式在丝杠上进行移动，移动块带动调节移动板运动到合适的位置，调节气缸带动调节移动架进行伸缩运动使主动齿轮与需要进行位置移动的调节机构相啮合，调节电机带动主动齿轮转动，主动齿轮带动调节机构运动到指定的工作位置，重复上述步骤，带动三个调节机构运动到合适工作位置。
作为本发明的一种优选技术方案，所述转换装置包括对称安装在调节支撑板前后两侧的两个支撑轴承，两个支撑轴承的内壁上通过滚动配合方式安装有环形转换框，两个支撑轴承对环形转换框起到了支撑与辅助转动的作用，环形转换框中部外壁上套设有转换齿轮，转换齿轮上对称啮合有两个转动齿轮，每个转动齿轮均安装在一个转换电机的输出轴上，两个转动齿轮上的两个转换电机通过电机座对称安装在调节支撑板的左右两侧，环形转换框的内壁上固定安装有四个输送管，四个输送管的直径均不相同，且每个输送管的前端均连接有一个连接管，连接管由柔性可调材质组成，且连接管与输送管为一体成型结构，四个输送管的后端安装在过滤装置上，调节支撑板的前端安装有夹持输送机构，两个转换电机带动两个转动齿轮进行旋转，两个转动齿轮旋转转动时带动转换齿轮同步进行转动，转换齿轮带动环形转换框进行转动，环形转换框带动需要的输送管运动到指定的工作位置，夹持输送机构带动位于工作位置的连接管运动到与现有的圆形排污口进行连接的位置，人工通过现有的紧固工具将连接管紧固在现有的圆形排污口上，可以对不同孔径的排污口进行连接排污作业，适用范围广，无需人工根据排污口的孔径选择对应的管道工具，操作简单，降低了工作人员的劳动强度，提高了工作的效率。
作为本发明的一种优选技术方案，所述过滤装置包括对称安装在底板后端的两块过滤支撑板，两块过滤支撑板的上端安装有过滤箱，过滤箱的前端设置有三个安装口，每个安装口内均安装有一个旋转轴承，旋转轴承的内壁上安装有环形安装板，环形安装板上设置有四个安装孔，四个安装孔与四个输送管一一对应，环形安装板对四个输送管起到了支撑和辅助转动的作用，过滤箱的前端下侧设置有排放口，过滤箱的左右两侧对称设置有两个输送口，过滤箱左右两侧的外壁上对称设置有柔性材质组成的两个限位框，两个限位框与两个输送口一一对应，两个限位框在受到外力的作用下会进行自动调节，确保进入到过滤箱的污水不会随处洒落，过滤箱内设置有过滤机构，过滤机构可以对污水内的杂物进行过滤，污水在输送管的作用下输送到过滤箱内，过滤机构对进入过滤箱内的污水进行过滤筛分，经过过滤后的污水通过排放口排放到指定的区域，可以对污水内的杂质进行过滤处理，减少了污水中有害成分对环境的污染，无需人工对污水进行过滤，降低了工作人员的劳动强度，提高了工作的效率。
作为本发明的一种优选技术方案，所述调节机构包括通过滑动配合方式连接在调节固定板上的进给架，进给架呈倒U型结构，进给架的上端安装在调节支撑板上，进给架的侧壁上安装有齿条，调节支撑板的前端下侧安装有调节定位板，调节定位板的下端通过滑动配合方式连接在支撑滑槽上，主动齿轮转动时带动齿条进行移动，齿条移动时带动进给架同步进行移动，调节定位板与支撑滑槽相互配合辅助调节支撑板进行左右移动，无需人工操作，可以根据实际工作情况进行自动化调节，降低了工作人员的劳动强度，提高了工作的效率。
作为本发明的一种优选技术方案，所述夹持输送机构包括安装在调节支撑板上的输送固定板，输送固定板的侧壁上安装有输送气缸，输送气缸的顶端通过法兰安装在输送定位架上，输送定位架呈L型结构，输送固定板的侧壁上对称安装有两个伸缩杆，两个伸缩杆的顶端安装在输送定位架上，两个伸缩杆对输送定位架起到了支撑和导向的作用，输送定位架上相向设置有两个夹持支链，两个夹持支链对位于工作位置的连接管进行夹持固定，输送气缸在两个伸缩杆的辅助下带动输送定位架进行伸缩调节使连接管运动到能够与现有圆形排污口连接的位置，操作简单，无需人工摆放污水输送工具，降低了工作人员的劳动强度，提高了工作的效率。
作为本发明的一种优选技术方案，所述夹持支链包括通过销轴连接在输送定位架上的夹持板，夹持板为弧形结构，夹持板的外壁上通过销轴与夹持气缸的顶端相连，夹持气缸的底端通过销轴连接在输送定位架上，夹持板的内壁上设置有由橡胶材质组成的夹持块，夹持气缸带动夹持板通过销轴在输送定位架上进行位置调节，输送定位架带动夹持块同步进行运动，两个夹持支链同步进行工作对处于工作位置的连接管进行夹持固定，无需人工操作，降低了工作人员的劳动强度，提高了工作的效率。
作为本发明的一种优选技术方案，所述过滤机构包括对称安装在过滤箱左右两侧的两个导向支链，过滤箱的内壁之间通过轴承安装有一排支撑辊，两块支撑板的左右两侧内壁之间通过轴承对称安装有两个转动辊，位于支撑板左端的转动辊前侧通过联轴器与过滤电机的输出轴相连，过滤电机通过电机座安装在支撑板的外壁上，两个导向支链、一排支撑辊与两个转动辊之间通过一根过滤输送带相连，过滤带上均匀设置有过滤孔，过滤带的外壁上等间距的设置有隔离板，过滤带的前后两侧的外壁上对称设置有由柔性材质组成的两块挡板，两个导向支链对过滤带起到了支撑和导向的作用，一排支撑辊与过滤带起到了支撑的作用，隔离板与两块挡板相互配合使用可以对进入到过滤箱的污水进行位置限定，污水通过过滤带上的过滤孔输送到过滤箱的底端，然后通过排放口排放到指定的区域，污水内较大的颗粒滞留在过滤带上，过滤电机带动转动辊进行转动，转动辊在两个两个导向支链与一排支撑辊的辅助下带动过滤带进行循环运动，过滤带上滞留的较大颗粒在运动的过程中输送到收集框内，无需人工对污水中的有杂质进行过滤，可以减少污水对环境的污染，降低了工作人员的劳动强度，提高了工作的效率。
所述导向支链包括对称安装在过滤箱外壁上的两块导向固定板，两块导向固定板之间通过轴承安装有导向辊，导向辊顶端与支撑辊的顶端位于同一平面内，可以确保过滤带能够稳定的进行工作，提高了工作的稳定性，导向辊对过滤带起到了导引的作用。
工作时，首先工作人员通过现有设备将本发明移动到指定的工作位置，调节装置开始工作，调节装置上的移动电机带动丝杠进行旋转，移动块通过螺纹啮合的传动方式在丝杠上进行移动，移动块带动调节移动板运动到合适的位置，调节气缸带动调节移动架进行伸缩运动使主动齿轮与需要进行位置移动的调节机构相啮合，调节电机带动主动齿轮转动，主主动齿轮转动时带动齿条进行移动，齿条移动时带动进给架同步进行移动，调节定位板与支撑滑槽相互配合辅助调节支撑板移动到指定的工作位置，重复上述步骤，带动三个调节机构运动到合适工作位置，然后转换装置开始工作，两个转换电机带动两个转动齿轮进行旋转，两个转动齿轮旋转转动时带动转换齿轮同步进行转动，转换齿轮带动环形转换框进行转动，环形转换框带动需要的输送管运动到指定的工作位置，夹持输送机构上的夹持气缸带动夹持板通过销轴在输送定位架上进行位置调节，输送定位架带动夹持块同步进行运动，两个夹持支链同步进行工作对处于工作位置的连接管进行夹持固定，输送气缸在两个伸缩杆的辅助下带动输送定位架进行伸缩调节使连接管运动到能够与现有圆形排污口连接的位置，人工通过现有的紧固工具将连接管紧固在现有的圆形排污口上，接着开始排放污水，污水在输送管的作用下输送到过滤箱内，过滤机构上的两个导向支链对过滤带起到了支撑和导向的作用，一排支撑辊与过滤带起到了支撑的作用，隔离板与两块挡板相互配合使用可以对进入到过滤箱的污水进行位置限定，污水通过过滤带上的过滤孔输送到过滤箱的底端，然后通过排放口排放到指定的区域，污水内较大的颗粒滞留在过滤带上，过滤电机带动转动辊进行转动，转动辊在两个两个导向支链与一排支撑辊的辅助下带动过滤带进行循环运动，过滤带上滞留的较大颗粒在运动的过程中输送到收集框内，无需人工对污水中的有杂质进行过滤，可以实现多排污水管自动化排放过滤污水的功能。
本发明的有益效果是：
1、本发明可以解决现有污水借助管道排放过程中存在的污水直接排放对环境污染严重，特殊污水在排放过程中需要人工进行过滤，多排管道同时排放污水需要人工根据实际情况拖动过滤工具逐个进行处理，人工拖动过滤工具耗时费力，不同用途的排污管道直径大小各不相同，需要人工选择对应的工具进行连接，人工选择工具处理污水耗费时间长，人工过滤污水操作复杂、劳动强度大、与工作效率低等难题，可以实现多排污水管自动化排放过滤污水的功能，降低了污水对环境的污染，且具有操作简单、劳动强度小与工作效率高等优点;
2、本发明设计了调节装置，调节装置上的节电机带动主动齿轮转动，主动齿轮带动调节机构运动到指定的工作位置，重复上述步骤，带动多个调节机构运动到合适工作位置，无需人工操作，可以根据实际工作情况进行自动化调节，降低了工作人员的劳动强度，提高了工作的效率;
3、本发明设计了转换装置，转换装置可以对不同孔径的排污口进行连接排污作业，适用范围广，无需人工根据排污口的孔径选择对应的管道工具，操作简单，降低了工作人员的劳动强度，提高了工作的效率;
4、本发明设计了过滤装置，过滤装置上的隔离板与两块挡板相互配合使用可以对进入到过滤箱的污水进行位置限定，污水通过过滤带上的过滤孔输送到过滤箱的底端，然后通过排放口排放到指定的区域，污水内较大的颗粒滞留在过滤带上，过滤电机带动转动辊进行转动，转动辊在两个两个导向支链与一排支撑辊的辅助下带动过滤带进行循环运动，过滤带上滞留的较大颗粒在运动的过程中输送到收集框内，无需人工对污水中的有杂质进行过滤，可以减少污水对环境的污染，降低了工作人员的劳动强度，提高了工作的效率。
