机械化清理排水管道系统内污水检查井淤泥机器

发布时间:2019-2-25 9:15:59  中国污水处理工程网

  申请日2017.08.26

  公开(公告)日2018.01.12

  IPC分类号E03F7/10

  摘要

  本发明涉及一种机械化清理排水管道系统内污水检查井淤泥机器,包括底板底板的下端设置有底板的上端设置有升降固定装置,升降固定装置的下端安装有清理装置,升降固定装置与清理装置相互配合使用完成污水检查井自动化清理的工艺。本发明可以解决现有污水检查井清理过程中存在的需要人工进行井下清理作业,需要人工借助升降工具对污水检查井的内壁进行清理,污水检查井内的刺激性气体容易损伤工作人员的身体健康,人工借助升降工具清理污水检查井内壁操作复杂,人工清理污水检查井劳动强度大,稳定性差与工作效率低等难题,实现了污水检查井自动化清理的功能。


  权利要求书

  1.一种机械化清理排水管道系统内污水检查井淤泥机器,包括底板(1),其特征在于:底板(1)的中部对称设置有两个矩形安装孔,底板(1)的上端设置有升降固定装置(3),升降固定装置(3)的下端安装有清理装置(4),升降固定装置(3)与清理装置(4)相互配合使用完成污水检查井自动化清理的工艺;

  所述升降固定装置(3)包括安装在底板(1)上固定支撑架(31),固定支撑架(31)呈倒U型结构,固定支撑架(31)上对称设置有两个环形孔,固定支撑架(31)上对称安装有两个辅助升降机构(32),两个辅助升降机构(32)位于两个矩形安装孔内,两个辅助升降机构(32)的下端安装在固定环形板(33)上,固定环形板(33)的左右两侧对称设置有两个导向机构(34),固定环形板(33)的前后对称设置有两排限位槽,底板(1)下端左右两侧对称设置有两个固定限位机构(35),两个固定限位机构(35)与两排限位槽一一对应,固定环形板(33)的下端安装有固定支撑机构(36);

  所述辅助升降机构(32)包括通过电机座安装在固定支撑架(31)上的辅助电机(321),辅助电机(321)的输出轴上安装有主动辊(328),固定支撑架(31)的下端安装有矩形框(322),矩形框(322)的下端安装在矩形安装孔内,矩形框(322)位于环形孔的正下方,矩形框(322)上侧内壁之间通过轴承安装有一号导引辊(323),矩形框(322)的下侧内壁之间通过轴承安装有二号导引辊(324),矩形框(322)的下端通过轴承对称安装有两个限位辊(325),主动辊(322)上缠绕有钢丝绳(326),钢丝绳(326)从上往下依次串绕经过主动辊(328)、一号导引辊(323)、二号导引辊(324)与两个限位辊(325),钢丝绳(326)的下端链接在链接钩(327)上,链接钩(327)安装在固定环形板(33)上。

  2.根据权利要求1所述的一种机械化清理排水管道系统内污水检查井淤泥机器,其特征在于:所述清理装置(4)包括通过电机座安装在升降固定装置(3)下端的旋转电机(41),旋转电机(41)的输出轴上安装有旋转固定板(42),旋转固定板(42)上沿其中轴线均匀设置有四个支撑柱(43),四个支撑柱(43)的上端通过滑动配合方式与环形滑槽(44)相连,环形滑槽(44)安装在升降固定装置(3)上,旋转固定板(42)的右端对称设置有两个进给孔,旋转固定板(42)的左端设置有进料槽,旋转固定板(42)上安装有导引框(45),导引框(45)与进料槽相对应,导引框(45)上通过销轴安装有引流框(46),引流框(46)的侧壁上通过销轴与引流气缸(47)的顶端相连,引流气缸(47)的底端通过销轴链接在旋转固定板(42)上,引流框(46)的左端安装有接引板(48),接引板(48)的左端为向上倾斜结构,引流框(46)的上端安装有刮板(49),刮板(49)的左端与接引板(48)的左端在一个平面内,旋转固定板(42)的下端安装有收集框(410),收集框(410)的右端设置有投料槽,收集框(410)的右端设置有投料框(411),投料框(411)与投料槽相对应,收集框(410)内安装有过滤板(412),过滤板(412)上均匀设置有过滤孔,收集框(410)的下端设置有出水口,旋转固定板(42)的右端对称设置有两个固定安装架(413),每个固定安装架(413)的下端均安装有一个伸缩气缸(414),安装在两个固定安装架(413)上的两个伸缩气缸(414)位于两个进给孔内,两个伸缩气缸(414)的下端通过法兰安装在清理板(415)上,清理板(415)的下端通过电机座安装有清理电机(416),清理电机(416)的输出轴上安装有定位板(417),定位板(417)上设置有环形滑轨(418),环形滑轨(418)上通过滑动配合方式与支撑杆(419)相连,支撑杆(419)的上端安装在定位板(417)上,定位板(417)的下端对称设置有两个调节支链(6),两个调节支链(6)的下端安装有抓斗(7),抓斗(7)上均匀设置有漏水孔。

  3.根据权利要求1所述的一种机械化清理排水管道系统内污水检查井淤泥机器,其特征在于:所述导向机构(34)包括安装在固定环形板(33)上的导向板(341),导向板(341)的侧壁上安装有导向气缸(342),导向气缸(342)的顶端通过法兰安装在呈U型结构的导向架(343)上,导向架(343)的内壁之间通过轴承安装有导向辊(344)。

  4.根据权利要求1所述的一种机械化清理排水管道系统内污水检查井淤泥机器,其特征在于:所述固定限位机构(35)包括通过铰链链接在底板(1)下端的限位架(351),限位架(351)呈L型结构,限位架(351)的下端设置有一排限位柱(352),限位柱(352)与限位槽相对应,限位架(351)的外壁上通过销轴与限位气缸(353)的底端相连,限位气缸(353)的顶端通过销轴链接在旋转架(354)上,旋转架(354)为上端向外倾斜的L型结构,旋转架(354)的上端通过销轴链接在限位架(351)上,且旋转架(354)的下端设置有控制槽,控制槽与限位柱(352)相对应。

  5.根据权利要求1所述的一种机械化清理排水管道系统内污水 检查井淤泥机器,其特征在于:所述固定支撑机构(36)包括安装在固定环形板(33)下端环形支撑框(361),环形支撑框(361)上沿其中轴线均匀设置有运动槽,每个运动槽内均设置有一个支撑支链(5),固定环形板(33)的下端通过电机座安装有支撑电机(362),支撑电机(362)的输出轴上安装有旋转支撑板(363),旋转支撑板(363)位于环形支撑框(361)的内部。

  6.根据权利要求5所述的一种机械化清理排水管道系统内污水检查井淤泥机器,其特征在于:所述支撑支链(5)包括通过销轴安装在运动槽内的支撑转动架(51),支撑转动架(51)位于环形支撑框(361)内侧的一端通过铰链链接在旋转支撑板(363)上,支撑转动架(51)位于环形支撑框(361)外侧的一端呈圆弧状结构,环形支撑框(361)的外壁上对称安装有两个限位杆(52),两个限位杆(52)的顶端安装在弧形支撑板(53)上,弧形支撑板(53)的内壁紧贴在支撑转动架(51)的外壁上,弧形支撑板(53)的外壁上均匀设置有支撑固定块(54)。

  7.根据权利要求2所述的一种机械化清理排水管道系统内污水检查井淤泥机器,其特征在于:所述调节支链(6)包括通过销轴链接在定位板(417)下端的一号调节板(61),一号调节板(61)的外壁上通过销轴与一号调节气缸(62)的顶端相连,一号调节气缸(62)的底端通过销轴链接在定位板(417)上,一号调节板(61)的下端通过销轴链接有二号调节板(63),二号调节板(63)的下端安装在抓斗(7)上,且二号调节板(63)的侧壁上通过销轴与二号调节气缸(64)的顶端相链接,二号调节气缸(64)的底端通过销轴链接在一号调节板(61)上。

  说明书

  一种机械化清理排水管道系统内污水检查井淤泥机器

  技术领域

  本发明涉及环保施工设备技术领域,具体的说是一种机械化清理排水管道系统内污水检查井淤泥机器。

  背景技术

  污水检查井是排水管道系统上为检查和清理管道而设立的窨井。同时还起连接管段和管道系统的通风作用。相邻两井之间管段应在一条直线上,因此,在管道断面改变处、坡度改变处、交汇处、高程改变处都需设置检查井,在过长的直线管段上也需分段设置检查井,根据管道直径和雨、污水类型规定分段间距,污水检查井方便工作人员对排水管道系统内淤积的杂物进行清理,方便工作人员检查排水管道系统是否正常运作,污水检查井需要定期进行维护清理,维护清理的过程中需要污水检查井的杂物进行清理,现有污水检查井清理过程中存在的需要人工进行井下清理作业,需要人工借助升降工具对污水检查井的内壁进行清理,但是污水检查井内的刺激性气体容易损伤工作人员的身体健康,人工借助升降工具清理污水检查井内壁操作复杂,人工清理污水检查井劳动强度大,稳定性差,工作效率低。

  发明内容

  为了解决上述问题,本发明提供了一种机械化清理排水管道系统内污水检查井淤泥机器,可以解决现有污水检查井清理过程中存在的需要人工进行井下清理作业,需要人工借助升降工具对污水检查井的内壁进行清理,污水检查井内的刺激性气体容易损伤工作人员的身体健康,人工借助升降工具清理污水检查井内壁操作复杂,人工清理污水检查井劳动强度大,稳定性差与工作效率低等难题,实现了机械化清理污水检查井的功能,无需人工清理污水处理井,不会对工作人员身体造成损伤,且具有操作简单、劳动强度小、稳定性好与工作效率高等优点。

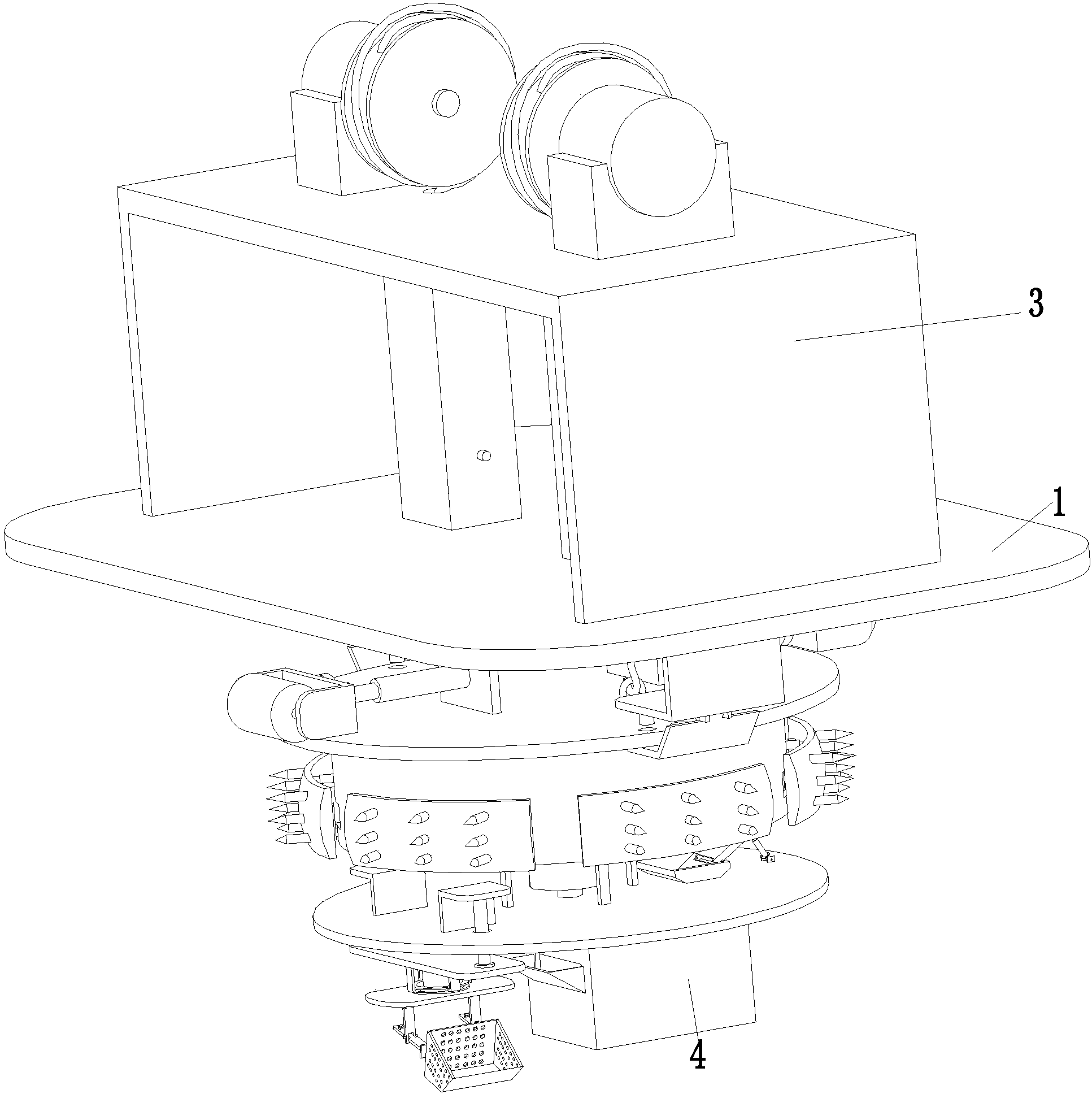

  为了实现上述目的,本发明采用以下技术方案来实现:一种机械化清理排水管道系统内污水检查井淤泥机器,包括底板1,底板1的中部对称设置有两个矩形安装孔,底板1的上端设置有升降固定装置3,升降固定装置3的下端安装有清理装置4,升降固定装置3可以带动清理装置4在污水检查井内进行升降调节,清理装置4可以对污水检查井进行自动化清理,升降固定装置3与清理装置4相互配合使用完成机械化清理污水检查井的工艺。

  所述升降固定装置3包括安装在底板1上固定支撑架31,固定支撑架31呈倒U型结构,固定支撑架31上对称设置有两个环形孔,固定支撑架31上对称安装有两个辅助升降机构32,两个辅助升降机构32位于两个矩形安装孔内,两个辅助升降机构32的下端安装在固定环形板33上,固定环形板33的左右两侧对称设置有两个导向机构34,固定环形板33的前后对称设置有两排限位槽,底板1下端左右两侧对称设置有两个固定限位机构35,两个固定限位机构35与两排限位槽一一对应,固定环形板33的下端安装有固定支撑机构36,两个辅助升降机构32可以带动固定环形板33进行高度调节,两个导向机构34在工作中起到了辅助导向的作用,两个固定限位机构35对固定环形板33起到了固定限位的作用,固定支撑机构36工作时可以确保本发明能够稳定的固定在污水检查井的任意高度位置,无需人工借助工具在污水检查井内工作,操作简单,污水井内的刺激性气体不会对工作人员造成损害,降低了工作人员的劳动强度,提高了工作的效率。

  所述辅助升降机构32包括通过电机座安装在固定支撑架31上的辅助电机321,辅助电机321的输出轴上安装有主动辊328,固定支撑架31的下端安装有矩形框322,矩形框322的下端安装在矩形安装孔内,矩形框322位于环形孔的正下方,矩形框322上侧内壁之间通过轴承安装有一号导引辊323,矩形框322的下侧内壁之间通过轴承安装有二号导引辊324,矩形框322的下端通过轴承对称安装有两个限位辊325,主动辊322上缠绕有钢丝绳326,钢丝绳326从上往下依次串绕经过主动辊328、一号导引辊323、二号导引辊324与两个限位辊325,钢丝绳326的下端链接在链接钩327上,主动辊328、一号导引辊323与二号导引辊324相互配合在工作中对钢丝绳326起到了张紧的作用,两个限位辊325对钢丝绳326起到了限位的作用,链接钩327安装在固定环形板33上,辅助电机321工作时带动主动辊328进行转动,主动辊328转动时通过钢丝绳326带动链接钩327进行高度调节,链接钩327调节的同时带动固定环形板33同步运动,可以根据污水检查井的清理位置进行自动化调节,无需人工借助工具在污水井内进行作业,降低了工作人员的劳动强度,提高了工作的效率。

  所述清理装置4包括通过电机座安装在升降固定装置3下端的旋转电机41,旋转电机41的输出轴上安装有旋转固定板42,旋转固定板42上沿其中轴线均匀设置有四个支撑柱43,四个支撑柱43的上端通过滑动配合方式与环形滑槽44相连,环形滑槽44安装在升降固定装置3上,四个支撑柱43与环形滑槽44相互配合使用对旋转固定板42起到了支撑和辅助的作用,旋转固定板42的右端对称设置有两个进给孔,旋转固定板42的左端设置有进料槽,旋转固定板42上安装有导引框45,导引框45与进料槽相对应,导引框45上通过销轴安装有引流框46,引流框46的侧壁上通过销轴与引流气缸47的顶端相连,引流气缸47的底端通过销轴链接在旋转固定板42上,引流框46的左端安装有接引板48,接引板48的左端为向上倾斜结构,引流框46的上端安装有刮板49,刮板49的左端与接引板48的左端在一个平面内,旋转固定板42的下端安装有收集框410,收集框410的右端设置有投料槽,收集框410的右端设置有投料框411,投料框411与投料槽相对应,收集框410内安装有过滤板412,过滤板412上均匀设置有过滤孔,收集框410的下端设置有出水口,旋转固定板42的右端对称设置有两个固定安装架413,每个固定安装架413的下端均安装有一个伸缩气缸414,安装在两个固定安装架413上的两个伸缩气缸414位于两个进给孔内,两个伸缩气缸414的下端通过法兰安装在清理板415上,清理板415的下端通过电机座安装有清理电机416,清理电机416的输出轴上安装有定位板417,定位板417上设置有环形滑轨418,环形滑轨418上通过滑动配合方式与支撑杆419相连,环形滑轨418与支撑杆419相互配合使用对定位板417起到了支撑和辅助旋转的作用,支撑杆419的上端安装在定位板417上,定位板417的下端对称设置有两个调节支链6,两个调节支链6的下端安装有抓斗7,抓斗7上均匀设置有漏水孔,根据污水处理井内壁的直径引流气缸47带动引流框46进行角度调节事、使接引板48和刮板49能够贴附在污水处理井内壁的内壁上,旋转电机41带动旋转固定板42进行转动,旋转固定板42转动的同时带动刮板49对污水处理井内壁上端杂物进行刮除,刮除后的杂物在接引板48的作用下落入引流框46内,引流框46框内的杂物通过导引框45输送到收集框410内,两个伸缩气缸414带动清理板415进行高度调节,清理电机416带动两个调节支链6进行角度调节,两个调节支链6带动抓斗7对污水处理井底部淤积的杂物进行抓取,抓取后杂物内的水通过漏水孔排除,两个伸缩气缸414带动清理板415向上调节到合适的位置,清理电机416带动两个调节支链6调节到合适的角度,两个调节支链6相互配合将抓斗7内抓取的杂物通过投料框411输送到收集框410内,过滤板412对杂物内的水分进行过滤,过滤出来的水通过过滤孔流入收集框410的底部从出水口排出,多余的水分自动排出,可以减轻清理污水处理井的负担,无需人工对污水处理井内的杂物进行清理,污水处理井内的刺激性气体不会损伤到工作人员的身体健康,无需人工下井作业,降低了工作人员的劳动强度,提高了工作的效率。

  所述导向机构34包括安装在固定环形板33上的导向板341,导向板341的侧壁上安装有导向气缸342,导向气缸342的顶端通过法兰安装在呈U型结构的导向架343上,导向架343的内壁之间通过轴承安装有导向辊344,根据需要清理的污水检查井内壁宽度,导向气缸342可以带动导向架343进行伸缩调节使导向辊344贴服在污水检查井的内壁上,两个导向机构34同时开始工作对固定环形板33起到了导向的作用,可以确保固定环形板33能够稳定的在污水检查井内进行上下调节,提高了工作的稳定性。

  所述固定限位机构35包括通过铰链链接在底板1下端的限位架351,限位架351呈L型结构,限位架351的下端设置有一排限位柱352,限位柱352与限位槽相对应,限位架351的外壁上通过销轴与限位气缸353的底端相连,限位气缸353的顶端通过销轴链接在旋转架354上,旋转架354为上端向外倾斜的L型结构,旋转架354的上端通过销轴链接在限位架351上,且旋转架354的下端设置有控制槽,控制槽与限位柱352相对应,辅助升降机构32带动固定环形板33向上运动使限位柱352位于限位槽内,限位气缸353带动旋转架354进行角度调节使旋转架354上的控制槽运动到可以配合限位柱352工作的位置,控制槽对限位柱352进行位置限定,限位柱352与控制槽相互配合对固定环形板33进行固定限位,两个固定限位机构35同时工作对固定环形板33同时进行固定限位,确保本发明在在复杂路面行移动时固定环形板33的稳定性,无需人工进行固定,降低了工作人员的劳动强度,提高了工作的效率。

  所述固定支撑机构36包括安装在固定环形板33下端环形支撑框361,环形支撑框361上沿其中轴线均匀设置有运动槽,每个运动槽内均设置有一个支撑支链5,固定环形板33的下端通过电机座安装有支撑电机362,支撑电机362的输出轴上安装有旋转支撑板363,旋转支撑板363位于环形支撑框361的内部,根据污水检查井内壁的直径,支撑电机362带动旋转支撑板363进行转动,旋转支撑板363转动时带动支撑支链5同步进行调节,支撑支链5可以对污水检查井的内壁进行挤压,确保固定环形板33能够稳定的在制定的工作位置保持固定,无需人工操作降低了工作人员的劳动强度,提高了工作效率。

  所述支撑支链5包括通过销轴安装在运动槽内的支撑转动架51,支撑转动架51位于环形支撑框361内侧的一端通过铰链链接在旋转支撑板363上,支撑转动架51位于环形支撑框361外侧的一端呈圆弧状结构,环形支撑框361的外壁上对称安装有两个限位杆52,两个限位杆52的顶端安装在弧形支撑板53上,两个限位杆52对弧形支撑板53起到了限位与支撑的作用,弧形支撑板53的内壁紧贴在支撑转动架51的外壁上,弧形支撑板53的外壁上均匀设置有支撑固定块54,旋转支撑板363转动时通过销轴带动支撑转动架51在运动槽内进行角度调节,支撑转动架51在调节角度的过程中与弧形支撑板53之间接触位置发生变化,支撑转动架51带动弧形支撑板53进行调节使支撑固定块54紧贴在污水处理井的内壁上,环形支撑框361上的支撑支链5同时工作,确保固定环形板33能够稳定的在制定的工作位置保持固定,无需人工操作降低了工作人员的劳动强度,提高了工作效率。

  所述调节支链6包括通过销轴链接在定位板417下端的一号调节板61,一号调节板61的外壁上通过销轴与一号调节气缸62的顶端相连,一号调节气缸62的底端通过销轴链接在定位板417上,一号调节板61的下端通过销轴链接有二号调节板63,二号调节板63的下端安装在抓斗7上,且二号调节板63的侧壁上通过销轴与二号调节气缸64的顶端相链接,二号调节气缸64的底端通过销轴链接在一号调节板61上,一号调节气缸62带动通过销轴带动一号调节板61在定位板417上调节到合适的位置,二号调节气缸64通过销轴在一号调节板61调节到适当的位置,两个调节支链6相互配合使用可以自动化控制抓斗7对污水处理进行的杂物进行抓取与输送,无需人工操作降低了工作人员的劳动强度,提高了工作的效率。

  工作时,本发明放置在现有的移动设备上,首先工作人员通过现有的移动设备将本发明移动到指定的工作位置,升降固定装置3上的两个辅助升降机构32开始工作,辅助升降机构32上的辅助电机321带动主动辊328进行转动,主动辊328转动时通过钢丝绳326控制链接钩327向下运动,链接钩327调节的同时带动固定环形板33运动到污水处理井内部,导向机构34上的导向气缸342带动导向架343进行伸缩调节使导向辊344贴服在污水检查井的内壁上,两个导向机构34同时开始工作对固定环形板33起到了导向的作用,可以确保固定环形板33能够稳定的在污水检查井内进行上下调节,固定支撑机构36同步开始工作,固定支撑机构36上的支撑电机362带动旋转支撑板363进行转动,旋转支撑板363转动时通过销轴带动支撑转动架51在运动槽内进行角度调节,支撑转动架51在调节角度的过程中与弧形支撑板53之间接触位置发生变化,支撑转动架51带动弧形支撑板53进行调节使支撑固定块54紧贴在污水处理井的内壁上,环形支撑框361上的支撑支链5同时工作,确保固定环形板33能够稳定的在制定的工作位置保持固定,清理装置4开始工作,根据污水处理井内壁的直径引流气缸47带动引流框46进行角度调节事、使接引板48和刮板49能够贴附在污水处理井内壁的内壁上,旋转电机41带动旋转固定板42进行转动,旋转固定板42转动的同时带动刮板49对污水处理井内壁上端杂物进行刮除,刮除后的杂物在接引板48的作用下落入引流框46内,引流框46框内的杂物通过导引框45输送到收集框410内,升降固定装置3与清理装置4相互配合对污水处理井内壁上的杂物进行全面的清理,运动到污水处理井下端合适的位置时,两个伸缩气缸414带动清理板415进行高度调节,清理电机416带动两个调节支链6进行角度调节,两个调节支链6带动抓斗7对污水处理井底部淤积的杂物进行抓取,抓取后杂物内的水通过漏水孔排除,两个伸缩气缸414带动清理板415向上调节到合适的位置,清理电机416带动两个调节支链6调节到合适的角度,两个调节支链6相互配合将抓斗7内抓取的杂物通过投料框411输送到收集框410内,过滤板412对杂物内的水分进行过滤,过滤出来的水通过过滤孔流入收集框410的底部从出水口排出,无需人工操作,多余的水分自动排出,可以减轻清理污水处理井的负担,清理结束后,两个辅助升降机构32带动固定环形板33向上运动使限位柱352位于限位槽内,限位气缸353带动旋转架354进行角度调节使旋转架354上的控制槽运动到可以配合限位柱352工作的位置,控制槽对限位柱352进行位置限定,限位柱352与控制槽相互配合对固定环形板33进行固定限位,两个固定限位机构35同时工作对固定环形板33同时进行固定限位,确保本发明在在复杂路面行移动时固定环形板33的稳定性,可以实现机械化清理污水检查井的功能。

  本发明的有益效果是:

  1、本发明可以解决现有污水检查井清理过程中存在的需要人工进行井下清理作业,需要人工借助升降工具对污水检查井的内壁进行清理,污水检查井内的刺激性气体容易损伤工作人员的身体健康,人工借助升降工具清理污水检查井内壁操作复杂,人工清理污水检查井劳动强度大,稳定性差与工作效率低等难题,实现了机械化清理污水检查井的功能,无需人工清理污水处理井,不会对工作人员身体造成损伤,且具有操作简单、劳动强度小、稳定性好与工作效率高等优点;

  2、本发明设计了升降固定装置,升降固定装置上的两个辅助升降机构可以带动固定环形板进行高度调节,两个导向机构在工作中起到了辅助导向的作用,两个固定限位机构对固定环形板起到了固定限位的作用,固定支撑机构工作时可以确保本发明能够稳定的固定在污水检查井的任意高度位置,无需人工借助工具在污水检查井内工作,操作简单,污水井内的刺激性气体不会对工作人员造成损害,降低了工作人员的劳动强度,提高了工作的效;

  3、本发明设计了清理装置,清理装置可以对污水处理井内壁进行自动化清理,清理电机可以带动两个调节支链调节到合适的角度,两个调节支链相互配合将抓斗内抓取的杂物通过投料框输送到收集框内,过滤板对杂物内的水分进行过滤,过滤出来的水通过过滤孔流入收集框的底部从出水口排出,多余的水分自动排出,可以减轻清理污水处理井的负担,无需人工对污水处理井内的杂物进行清理,污水处理井内的刺激性气体不会损伤到工作人员的生体健康。
