申请日2017.08.26
公开(公告)日2018.03.23
IPC分类号C02F1/461; C02F1/72
摘要
本实用新型公开了一种电催化污水处理装置，包括撬装体、底座、电催化污水处理机构、消泡机构、排气机构和电源，电催化污水处理机构包括密封箱体、进水口、出水口、依次连通的且上端开口的多级反应室和抽屉式电极板结构，多级反应室的高度由进水口至出水口方向逐渐升高，抽屉式电极板结构包括安装座和交错排布的多个电极板，安装座上设有与反应室顶部配合的定位凹槽，安装座未完全覆盖多级反应室的开口设置，消泡机构包括喷淋管和固设在密封箱内壁上的支撑杆，密封箱顶部设有开合式密封盖，密封盖上设置排气机构，电源安装在密封箱上且分别与多个电极板、消泡机构和排气机构电连接。本实用新型可移动，随时随地使用，污水处理效率高。
权利要求书

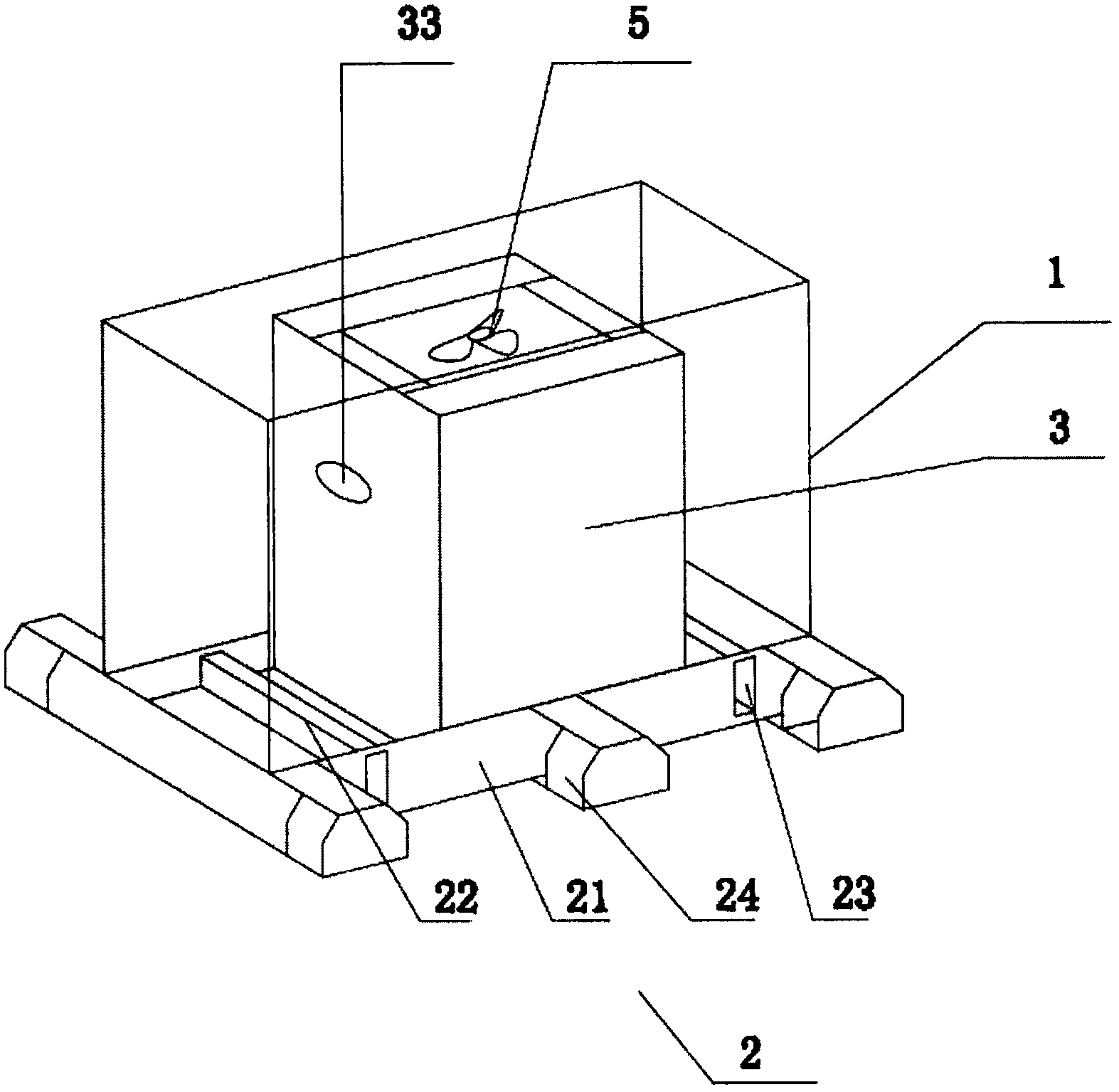

1.一种电催化污水处理装置，其特征在于：包括撬装体、底座、电催化污水处理机构、消泡机构、排气机构和电源，所述的底座设置在撬装体的底部，所述的底座由方形的框架和至少两根加强横梁组成，所述的加强横梁贯穿框架设置，所述的加强横梁内设有贯通移动孔，所述的框架上设有用于固定底座的固定套，所述的电催化污水处理机构设置在撬装体的内部，所述的消泡机构设置在电催化污水处理机构的内部，所述的排气机构设置在电催化污水处理机构上;
所述的电催化污水处理机构包括密封箱体、进水口、出水口、依次连通的且上端开口的多级反应室和抽屉式电极板结构，所述的进水口设置在密封箱体的下部，所述的出水口设置在密封箱体的上部，所述的多级反应室的高度由进水口方向至出水口方向逐渐升高，所述的抽屉式电极板结构包括安装座和固设在安装座上交错排布的多个电极板，所述的安装座上设有与反应室顶部配合的定位凹槽，所述的安装座未完全覆盖多级反应室的开口设置，所述的消泡机构包括喷淋管和固设在密封箱体内壁上的支撑杆，所述的密封箱体顶部设有开合式密封盖，所述的开合式密封盖上设置排气机构，所述的电源安装在密封箱体上且分别与多个电极板、消泡机构和排气机构电连接。
2.如权利要求1所述的电催化污水处理装置，其特征在于：所述排气机构包括设置在开合式密封盖上的排气口、设置在排气口内的排气扇和驱动排气扇运作的电机。
3.如权利要求1或2所述的电催化污水处理装置，其特征在于：所述的安装座上相对定位凹槽的一侧设有把手。
4.如权利要求3所述的电催化污水 处理装置，其特征在于：所述电源由太阳能电板供电。
说明书
电催化污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种电催化污水处理装置。
背景技术
现代工业，特别是制药业、纺织业、冶金业、电镀业等行业的发展导致有机废水的排放日益增加，针对有机废水的处理已是迫在眉睫;有机废水具有成分结构稳定、可生化性差、毒性强等特点;目前电催化氧化装置是针对该类化工污水处理的常用装置，而电催化氧化装置存在的主要问题是污水流入后需要停留时间较长导致工作效率降低且处理过程污水表面产生很多气泡且产生的气体无处排出导致装置内压力不稳定水流量不利于控制。
另外现有的电催化污水处理装置一般都不能移动，需要将废水集中拉至废水处理厂，再逐一处理，无形中增加了成本。
实用新型内容
为解决上述问题，本实用新型提供了一种电催化污水处理装置，可移动，随时随地使用，污水处理效率高。
为实现上述目的，本实用新型采取的技术方案为：一种电催化污水处理装置，包括撬装体、底座、电催化污水处理机构、消泡机构、排气机构和电源，所述的底座设置在撬装体的底部，所述的底座由方形的框架和至少两根加强横梁组成，所述的加强横梁贯穿框架设置，所述的加强横梁内设有贯通移动孔，所述的框架上设有用于固定底座的固定套，所述的电催化污水处理机构设置在撬装体的内部，所述的消泡机构设置在电催化污水处理机构的内部，所述的排气机构设置在电催化污水处理机构上;
所述的电催化污水处理机构包括密封箱体、进水口、出水口、依次连通的且上端开口的多级反应室和抽屉式电极板结构，所述的进水口设置在密封箱体的下部，所述的出水口设置在密封箱体的上部，所述的多级反应室的的高度由进水口方向至出水口方向逐渐升高，所述的抽屉式电极板结构包括安装座和固设在安装座上交错排布的多个电极板，所述的安装座上设有与反应室顶部配合的定位凹槽，所述的安装座未完全覆盖多级反应室的开口设置，所述的消泡机构包括喷淋管和固设在密封箱体内壁上的支撑杆，所述的密封箱体顶部设有开合式密封盖，所述的开合式密封盖上设置排气机构，所述的电源安装在密封箱体上且分别与多个电极板、消泡机构和排气机构电连接。
进一步的，所述排气机构包括设置在开合式密封盖上的排气口、设置在排气口内的排气扇和驱动排气扇运作的电机。
进一步的，所述的安装座上相对定位凹槽的一侧设有把手。
进一步的，所述电源由太阳能电板供电。
本实用新型具有以下有益效果：电催化污水处理装置，采用集成撬装式结构，布局紧凑，占地面积小，安装于集装箱内，可移动，随时随地实用，经济效益好;电催化污水处理机构的设置，多级反应室、进水口低于出水口、抽屉式电极板结构，使得形成空间立体电极结构，氧化效率大大提升;消泡机构和排气机构，有效提高电催化效率和消除污水表面气泡，保持了装置内压力稳定;太阳能电板为电源供电，节能环保，经济效益好。
