申请日2017.08.26
公开(公告)日2018.04.03
IPC分类号C02F9/04
摘要
本实用新型公开了一种管桩混凝土拌合楼的污水处理装置，包括有箱体，箱体内设有筛分板，筛分板由缓冲板、细孔板、中孔板、大孔板依次连接构成，网孔大小分别与管桩混凝土中的各级骨料大小相对应，筛分板由振动电机驱动在竖直方向震动，箱体上端面安装有污水管，缓冲板位于污水管管口的正下方，筛分板的两侧分别设有若干喷头，喷头往筛分板上喷水，细孔板、中孔板、大孔板的下方分别设有一个接料箱，接料箱的底板具有滤水孔，接料箱通过支架安装在箱体内部，箱体的底部设有排水管。本实用新型的管桩混凝土拌合楼的污水处理装置能够快速有效的分离并清洗混凝土拌合楼污水中的各级骨料，减少了骨料的浪费，有利于污水的彻底处理。
权利要求书
1.一种管桩混凝土拌合楼的污水处理装置，其特征在于，包括有箱体，箱体内设有筛分板，筛分板的上表面具有一定坡度，筛分板由缓冲板、细孔板、中孔板、大孔板依次连接构成，缓冲板位于最高处，大孔板位于最低处，缓冲板上具有滤水孔，细孔板、中孔板和大孔板上均具有网孔，细孔板、中孔板和大孔板上的网孔大小分别与管桩混凝土中的各级骨料大小相对应，筛分板由振动电机驱动在竖直方向震动，箱体上端面安装有污水管，缓冲板位于污水管管口的正下方，筛分板的两侧分别设有若干喷头，喷头往筛分板上喷水，细孔板、中孔板、大孔板的下方分别设有一个接料箱，接料箱的底板具有滤水孔，接料箱的底部与箱体的底板之间具有一定距离，接料箱通过支架安装在箱体内部，箱体的底部设有排水管。
2.如权利要求1所述的管桩混凝土拌合楼的污水处理装置，其特征在于，所述缓冲板的上表面具有横向的凸条纹。
3.如权利要求1所述的管桩混凝土拌合楼的污水处理装置，其特征在于，所述排水管连通沉淀池，沉淀池连接中和池，中和池后的清水通过水泵泵送至水箱，水箱连接喷头。
4.如权利要求1所述的管桩混凝土拌合楼的污水处理装置，其特征在于，所述支架上设有可供接料箱移动的轨道，箱体的侧板上设有供接料箱移进或移出的门。
5.如权利要求3所述的管桩混凝土拌合楼的污水处理装置，其特征在于，所述水箱通过增压泵连接喷头。
6.如权利要求1所述的管桩混凝土拌合楼的污水 处理装置，其特征在于，所述箱体的底板上安装有搅拌器。
说明书
一种管桩混凝土拌合楼的污水处理装置
技术领域
本实用新型涉及一种管桩混凝土拌合楼的污水处理装置。
背景技术
在用来制作管桩的混凝土一般包含细骨料、一级粗骨料、二级粗骨料、水泥、粉煤灰、摩细沙以及一定的添加剂，拌合楼在拌合完混凝土后，需要用水将拌合楼及泵送管道进行冲洗，清洗处出的污水如果直接排放，回给环境造成很大的破坏。目前对于这类污水的处理已经得到了越来越多的重视，现有技术中通常采用分离骨料、泥浆沉淀、污水中和等步骤来处理。但是分离出的骨料包含了多级骨料，且骨料上很容易粘附水泥浆，分离出来的骨料堆放一段时间后会产生结块现象，无法回收利用。
发明内容
针对现有技术中存在的问题，本实用新型通过设计倾斜的筛分板将污水中的各级骨料筛分出来，通过喷头喷水清洗骨料，同时通过喷头的水压加速骨料的筛分，从而提供一种能够将混凝土拌合楼污水中骨料筛分，便于污水后期处理的管桩混凝土拌合楼的污水处理装置。

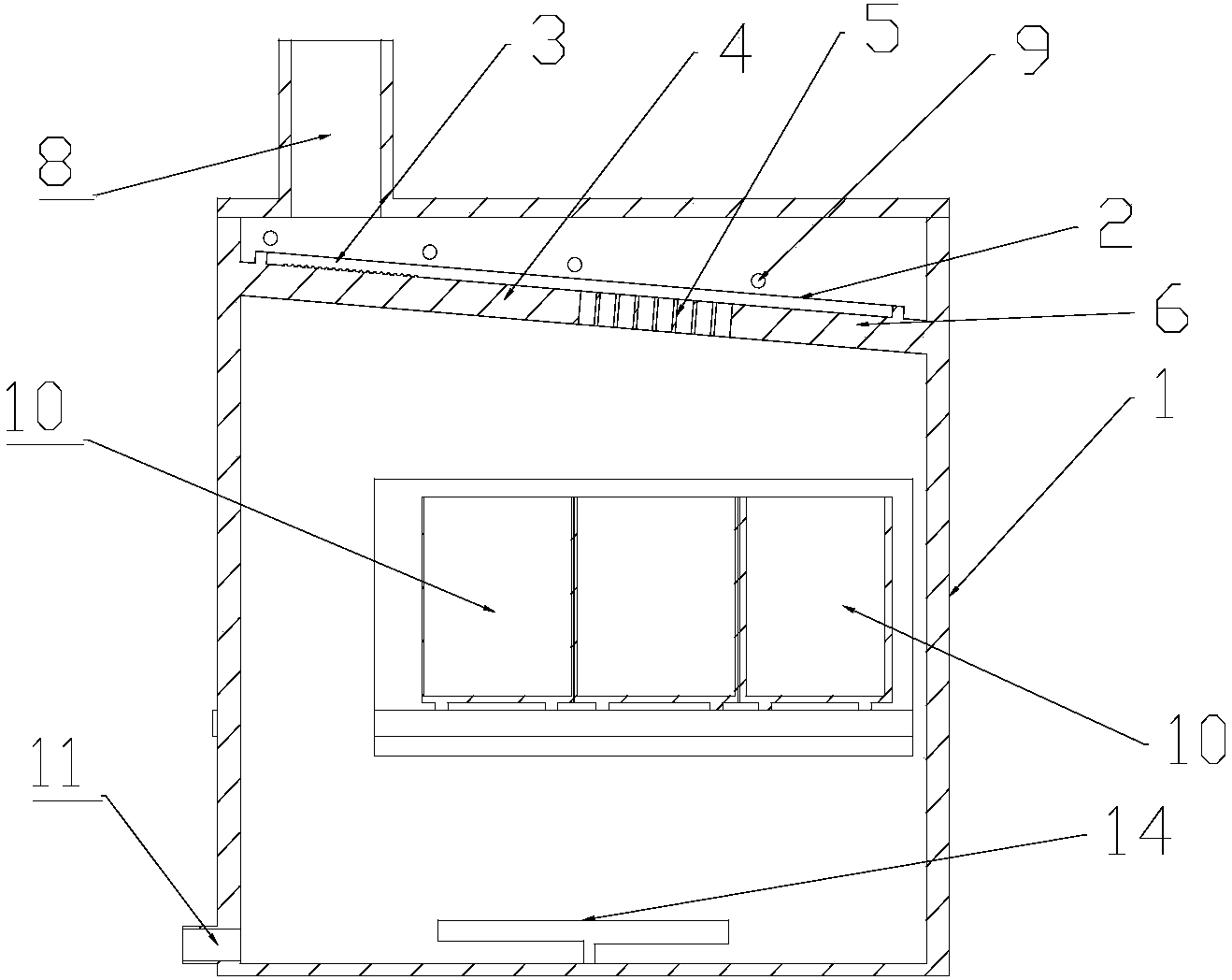

为实现上述目的，本实用新型采用的技术方案是：一种管桩混凝土拌合楼的污水处理装置，包括有箱体，箱体内设有筛分板，筛分板的上表面具有一定坡度，筛分板由缓冲板、细孔板、中孔板、大孔板依次连接构成，缓冲板位于最高处，大孔板位于最低处，缓冲板上具有滤水孔，细孔板、中孔板和大孔板上均具有网孔，细孔板、中孔板和大孔板上的网孔大小分别与管桩混凝土中的各级骨料大小相对应，筛分板由振动电机驱动在竖直方向震动，箱体上端面安装有污水管，缓冲板位于污水管管口的正下方，筛分板的两侧分别设有若干喷头，喷头往筛分板上喷水，细孔板、中孔板、大孔板的下方分别设有一个接料箱，接料箱的底板具有滤水孔，接料箱的底部与箱体的底板之间具有一定距离，接料箱通过支架安装在箱体内部，箱体的底部设有排水管。
缓冲板的上表面具有横向的凸条纹。
排水管连通沉淀池，沉淀池连接中和池，中和池后的清水通过水泵泵送至水箱，水箱连接喷头。
支架上设有可供接料箱移动的轨道，箱体的侧板上设有供接料箱移进或移出的门。
水箱通过增压泵连接喷头。
箱体的底板上安装有搅拌器。
本实用新型的工作原理是：带有骨料的污水从污水管进入箱体，污水经缓冲板依次流过细孔板、中孔板和大孔板，振动电机使得筛分板产生振动，方便骨料顺着筛分板从上往下移动，较小颗粒的骨料被细孔板筛优先分出来，随后中等颗粒大小的骨料被中孔板筛分，最后较大颗粒的骨料从大孔板中被筛分，喷头喷出的高压水起到清洗骨料的作用，同时方便骨料在筛分板上移动。被筛分出来的各级骨料分别被接料箱接住，接料箱移出箱体后可以进一步将骨料冲洗干净，冲洗干净的骨料能够重复利用。箱体底部的污水只含有水泥浆、添加剂，粉煤灰等，搅拌器防止泥浆沉淀。排水管将不含骨料的污水输送到沉淀池进行沉淀，分离出污水中的水泥浆和粉煤灰，随后的清水在中和池进行中和反应，中和处理后的清水可以重复用作喷头使用的水。
本实用新型的有益效果是：本实用新型的管桩混凝土拌合楼的污水处理装置能够快速有效的分离并清洗混凝土拌合楼污水中的各级骨料，减少了骨料的浪费，有利于污水的彻底处理。
