申请日2017.08.24
公开(公告)日2017.12.15
IPC分类号C02F9/14; E03B1/04
摘要
本发明公开了一种卫生间污水处理再利用装置,包括集水箱、第一过滤箱、第二过滤箱、第一储水箱、第二储水箱,所述第一过滤箱设置在墙壁上,所述第一过滤箱下方设有第一储水箱与第二过滤箱,所述第一过滤箱通过水管连通所述集水箱,所述第一过滤箱前端面板分为可拆卸面板与固定面板,所述第一过滤箱下底端通过水管连通所述第一储水箱与所述第二过滤箱,所述第二过滤箱是由过滤层、膜生物反应装置、排气装置、进气装置组成,所述第二过滤箱下端通过水管连通第二储水箱。本发明的有益效果是,结构简单,实用性强。
权利要求书

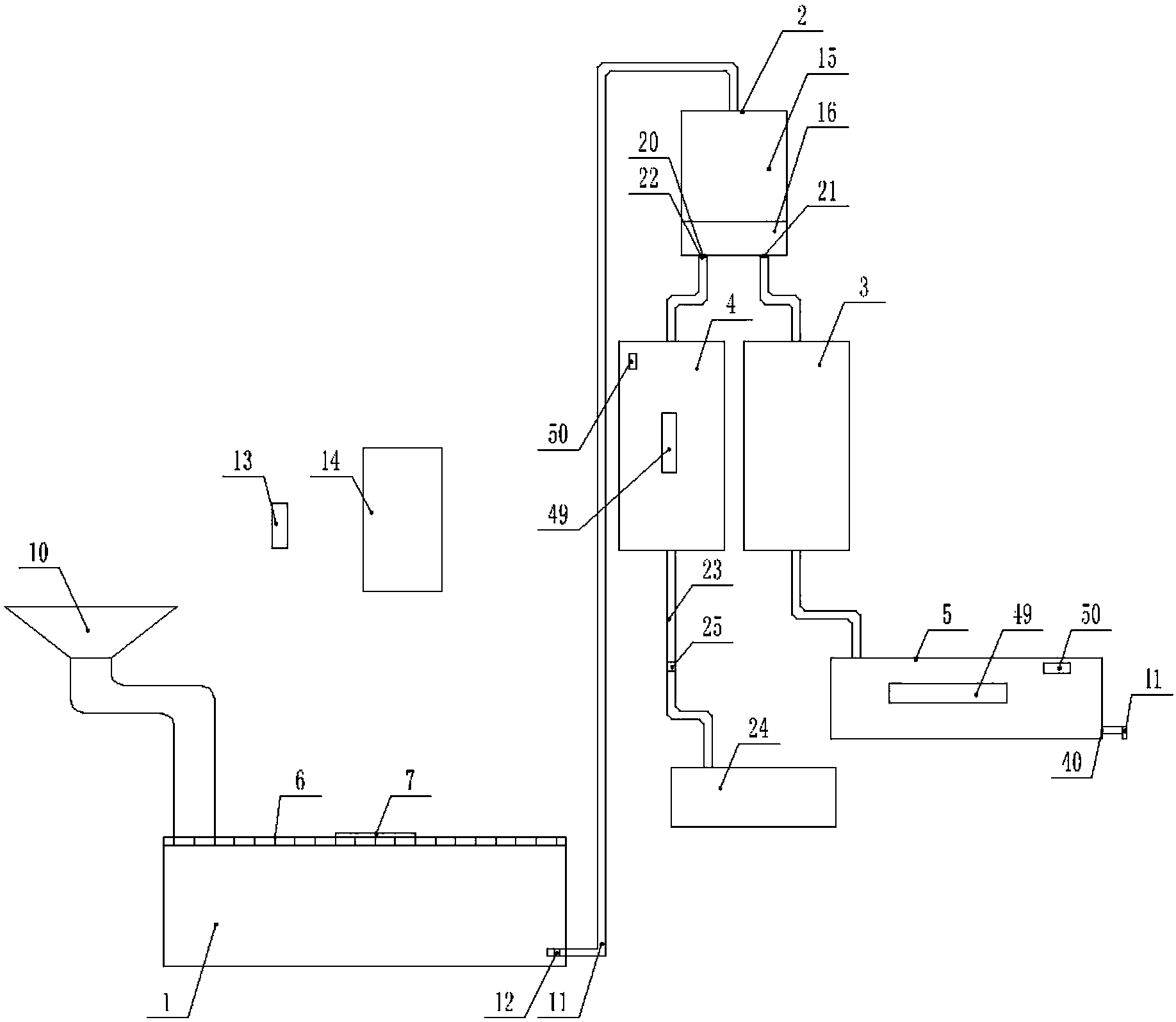

1.一种卫生间污水处理再利用装置,包括集水箱(1)、第一过滤箱(2)、第二过滤箱(3)、第一储水箱(4)、第二储水箱(5),其特征在于,所述集水箱(1)嵌入地面,所述集水箱(1)上端面为可拆卸的集水盖(6)且所述集水盖(6)与地面呈一字形放置,所述集水盖(6)上表面中心处设有提手(7),所述集水盖(6)上表面设有若干孔状进水口(8),所述集水盖(6)上表面设有大直径圆形进水口(9)且所述圆形进水口(9)通过水管连接洗手池(10)的出水口,所述第一过滤箱(2)设置在洗手间侧壁上端部,所述第一过滤箱(2)下方设有第一储水箱(4)与第二过滤箱(3)且第一储水箱(4)与第二过滤箱(3)并列固定于墙壁,所述第一过滤箱(2)上端面连接有进水管(11)且所述进水管(11)的进水端透过所述集水箱(1)下端侧壁伸进所述集水箱(1)内腔中,所述进水管(11)的进水端内壁设有抽水泵(12),洗手间墙壁上设有电源开关(13)和控制箱(14),所述电源开关(13)的电源线通过墙体内腔连接外界电源,所述控制箱(14)电源输入端连接所述电源开关(13),所述抽水泵(12)通过导线透过墙体内腔连接所述控制箱(14)控制端口,所述第一过滤箱(2)前端面板分为可拆卸面板(15)与固定面板(16),所述固定面板(16)与所述第一过滤箱(2)下端面板,两侧面板固定连接,所述可拆卸面板(15)与所述第一过滤箱(2)上端面板,两侧面板螺钉连接(17),所述第一过滤箱(2)内腔上部设有上层过滤网(18),所述第一过滤箱(2)内腔下部设有下层过滤网(19),所述第一过滤箱(2)下底端开有出水口一(20)与出水 口二(21),所述出水口一(20)与所述出水口二(21)分别通过水管连通所述第一储水箱(4)与所述第二过滤箱(3),所述出水口一(20)与所述出水口二(21)内壁分别设有控制开关阀(22),所述控制开关阀(22)通过导线连接所述控制箱(14)的控制端口,所述第一储水箱(4)下端面连接有圆管(23)且所述圆管(23)一端透过所述第一储水箱(4)下端壁伸进内腔,另一端连接卫生间内坐便器(24)冲洗装置,所述圆管(23)内壁设有电磁阀(25),所述电磁阀(25)通过导线连接控制箱(14)的控制端口,所述第二过滤箱(3)是由过滤层(26)、膜生物反应装置(27)、排气装置(28)、进气装置(29)组成,所述第二过滤箱(3)内腔上部设有过滤层(26),所述第二过滤箱(3)内腔下部设有膜生物反应装置(27),所述膜生物反应装置(27)下部设有排气装置(28),所述排气装置(28)是由排气管(30)、排气孔(31)、排气口(32)、排气阀(33)、抽气泵一(34)组成,所述膜生物反应装置(27)下端设有横向排气管(30),所述排气管(30)上等距离等弧度设有若干个排气孔(31),所述第二过滤箱(2)外壁开有排气口(32),所述排气管(30)靠近所述排气口(32)位置内壁设有抽气泵一(34),所述排气口(32)内设有排气阀(33),所述膜生物反应装置(27)上端设有进气装置(29),所述进气装置(29)是进气管(35)、进气孔(36)、抽气泵二(37)、进气口(38)、进气阀(39)组成,所述进气管(35)设置在所述膜生物反应装置(27)上端,所述第二过滤箱(3)外壁对应进气管(35)端口位置开有进气口(38)且所述进气口(38)与所述进气管(35)连通,所述进气管(35)靠近所述进气口(38)位置设有抽气泵二(37),所述进气口(38)内壁设有进气阀(39),所述进气装置(29)与所述排气装置(28)通过导线分别与控制箱(14)的控制端口连接,所述第二过滤箱(3)下端通过水管连通位于第二过滤箱(3)下方的第二储水箱(5),所述第二储水箱(5)下底端侧壁开有出水口三(40),所述出水口三(40)通过水管连接手动出水阀门(41),所述手动出水阀门(41)下方可设置有接水装置。
2.根据权利要求1所述一种卫生间污水处理再利用装置,其特征在于,所述螺钉连接(17)是膨胀管(42)、螺孔(43)、螺钉(44)组成,所述第一过滤箱(2)两侧面板上部前端面壁及上端面板前端面中心处分别设有膨胀管(42),所述可拆卸面板(15)对应所述膨胀管(42)位置开有螺孔(43),所述可拆卸面板(15)通过所述螺孔(43)且插入所述膨胀管(43)内的螺钉(44)与所述第一过滤箱(2)上端面,两侧面板实现连接。
3.根据权利要求1所述一种卫生间污水处理再利用装置,其特征在于,所述上层过滤网(18)网孔直径是所述下层过滤网(19)网孔直接的20-50倍,所述上层过滤网(18)的网孔直径可过滤大颗粒物质,所述下层过滤网(19)的网孔直径可过滤微型颗粒物质。
4.根据权利要求1所述一种卫生间污水处理再利用装置,其特征在于,所述过滤层(26)由海绵层(45)、改性煤渣层(46)、石英砂层(47)、活性炭层(48)组成,其中海绵层(45)吸收污水含油物质;改性煤渣层(46)去除污水N、P等物质;石英砂层(47)对污水精细过滤;活性炭层(48)少量去除污水中BOD5、CODcr等物质。
5.根据权利要求1所述一种卫生间污水处理再利用装置,其特征在于,所述膜生物反应装置(27)是一种由膜分离单元与生物处理单元相结合的新型水处理技术,是由反应膜、离子交换膜、渗透膜等组成。
6.根据权利要求1所述一种卫生间污水处理再利用装置,其特征在于,所述控制箱(14)内设有PLC系统,内部设有控制抽水泵、控制开关阀、进气阀、出气阀、电磁阀的控制模块,外表面设有控制器电容屏。
7.根据权利要求1所述一种卫生间污水处理再利用装置,其特征在于,所述第一储水箱(4)与所述第二储水箱(5)中安装有液位显示器,在储水箱外壁设有与所述液位显示器(49)电连接的报警器(50)。
8.根据权利要求1所述一种卫生间污水处理再利用装置,其特征在于,所述上层过滤网(18)与所述下层过滤网(19)高于所述可拆卸面板(15)位置设置,便于拆开面板进行清理杂质。
9.根据权利要求1所述一种卫生间污水处理再利用装置,其特征在于,所述集水箱(1)设置在卫生间内地势稍低处,所述集水盖(6)与地面齐平,上面设有孔状进水口,方便洗澡后用水进入集水箱,所述集水盖(6)可拆卸,方便定时清理。
10.根据权利要求1所述一种卫生间污水处理再利用装置,其特征在于,所述第一储水箱(4)和第二储水箱(5)是由透明的,硬质的塑料材料制成,方便随时观察水位情况,同时液压报警装置也可以提醒使用者水箱储水情况,便于及时清除多余储水。
说明书
一种卫生间污水处理再利用装置
技术领域
本发明涉及家用水处理设备领域,特别是一种卫生间污水处理再利用装置。
背景技术
日常生活中,城镇居民用水节水意识还不是很强,通常污水直接通过下水管道流入污水管道,致使大部分水都没有充分利用就被冲走,使得家庭中的耗水量较大。若能将其中的水循环使用,像把家庭生活中用水量较大的卫生间用水收集起来,通过简易过滤,用来冲厕所,再可将简易过滤的污水通过“再过滤+活性炭+膜生物反应器”的工艺处理得到可回用的中水,用于浇灌、清洁、洗车等对水清洁度要求不高的场合,使污水二次利用。目前家用卫生间污水处理设备普遍有操作较复杂,污水净化率不高,过滤设备单一等问题,因此需要一种操作简单,污水净化率高,充分利用水资源减少家庭卫生间用水的污水处理再利用装置。
发明内容
本发明的目的是为了解决上述问题,设计了一种卫生间污水处理再利用装置。
实现上述目的本发明的技术方案为,一种卫生间污水处理再利用装置,包括集水箱、第一过滤箱、第二过滤箱、第一储水箱、第二储水箱,所述集水箱嵌入地面,所述集水箱上端面为可拆卸的集水盖且所述集水盖与地面呈一字形放置,所述集水盖上表面中心处设有提手,所述集水盖上表面设有若干孔状进水口,所述集水盖上表面设有大直径圆形进水口且所述圆形进水口通过水管连接洗手池的出水口,所述第一过滤箱设置在洗手间侧壁上端部,所述第一过滤箱下方设有第一储水箱与第二过滤箱且第一储水箱与第二过滤箱并列固定于墙壁,所述第一过滤箱上端面连接有进水管且所述进水管的进水端透过所述集水箱下端侧壁伸进所述集水箱内腔中,所述进水管的进水端内壁设有抽水泵,洗手间墙壁上设有电源开关和控制箱,所述电源开关的电源线通过墙体内腔连接外界电源,所述控制箱电源输入端连接所述电源开关,所述抽水泵通过导线透过墙体内腔连接所述控制箱控制端口,所述第一过滤箱前端面板分为可拆卸面板与固定面板,所述固定面板与所述第一过滤箱下端面板,两侧面板固定连接,所述可拆卸面板与所述第一过滤箱上端面板,两侧面板螺钉连接,所述第一过滤箱内腔上部设有上层过滤网,所述第一过滤箱内腔下部设有下层过滤网,所述第一过滤箱下底端开有出水口一与出水口二,所述出水口一与所述出水口二分别通过水管连通所述第一储水箱与所述第二过滤箱,所述出水口一与所述出水口二内壁分别设有控制开关阀,所述控制开关阀通过导线连接所述控制箱的控制端口,所述第一储水箱下端面连接有圆管且所述圆管一端透过所述第一储水箱下端壁伸进内腔,另一端连接卫生间内坐便器冲洗装置,所述圆管内壁设有电磁阀,所述电磁阀通过导线连接控制箱的控制端口,所述第二过滤箱是由过滤层、膜生物反应装置、排气装置、进气装置组成,所述第二过滤箱内腔上部设有过滤层,所述第二过滤箱内腔下部设有膜生物反应装置,所述膜生物反应装置下部设有排气装置,所述排气装置是由排气管、排气孔、排气口、排气阀、抽气泵一组成,所述膜生物反应装置下端设有横向排气管,所述排气管上等距离等弧度设有若干个排气孔,所述第二过滤箱外壁开有排气口,所述排气管靠近所述排气口位置内壁设有抽气泵一,所述排气口内设有排气阀,所述膜生物反应装置上端设有进气装置,所述进气装置是进气管、进气孔、抽气泵二、进气口、进气阀组成,所述进气管设置在所述膜生物反应装置上端,所述第二过滤箱外壁对应进气管端口位置开有进气口且所述进气口与所述进气管连通,所述进气管靠近所述进气口位置设有抽气泵二,所述进气口内壁设有进气阀,所述进气装置与所述排气装置通过导线分别与控制箱的控制端口连接,所述第二过滤箱下端通过水管连通位于第二过滤箱下方的第二储水箱,所述第二出水箱下底端侧壁开有出水口三,所述出水口三通过水管连接手动出水阀门,所述手动出水阀门下方可设置有接水装置。
所述螺钉连接是膨胀管、螺孔、螺钉组成,所述第一过滤箱两侧面板上部前端面壁及上端面板前端面中心处分别设有膨胀管,所述可拆卸面板对应所述膨胀管位置开有螺孔,所述可拆卸面板通过所述螺孔且插入所述膨胀管内的螺钉与所述第一过滤箱上端面,两侧面板实现连接。
所述上层过滤网网孔直径是所述下层网孔直接的20-50倍,所述上层过滤网的网孔直径可过滤大颗粒物质,所述下层过滤网的网孔直径可过滤微型颗粒物质。
所述过滤层由海绵层、改性煤渣层、石英砂层、活性炭层组成,其中海绵层吸收污水含油物质;改性煤渣层去除污水N、P等物质;石英砂层对污水精细过滤;活性炭层少量去除污水中BOD5、CODcr等物质。
所述膜生物反应装置是一种由膜分离单元与生物处理单元相结合的新型水处理技术,是由反应膜、离子交换膜、渗透膜等组成。
所述控制箱内设有PLC系统,内部设有控制抽水泵、控制开关阀、进气阀、出气阀、电磁阀的控制模块,外表面设有控制器电容屏。
所述第一储水箱与所述第二储水箱中安装有液位显示器,在储水箱外壁设有与所述液位显示器电连接的报警器。
所述上层过滤网与所述下层过滤网高于所述可拆卸面板位置设置便于拆开面板进行清理杂质。
所述集水箱设置在卫生间内地势稍低处,所述集水盖与地面齐平,上面设有孔状进水口,方便洗澡后用水进入集水箱,所述集水盖可拆卸,方便定时清理。
所述第一储水箱和第二储水箱是由透明的,硬质的塑料材料制成,方便随时观察水位情况,同时液压报警装置也可以提醒使用者水箱储水情况,便于及时清除多余储水。
利用本发明的技术方案制作的一种卫生间污水处理再利用装置,操作简单,污水净化率高,充分利用水资源减少家庭卫生间用水。
