申请日2017.08.24
公开(公告)日2018.03.16
IPC分类号C02F11/00; B01F7/00
摘要
本实用新型涉及一种用于污泥除渣机的螺旋搅拌装置，包括旋转主轴、前段螺旋叶片、后段螺旋叶片及变径螺旋叶片;前段螺旋叶片和后端螺旋叶片分别设置在旋转主轴的前段处和后段处;前端螺旋叶片的最大叶片直径、后段螺旋叶片的最大叶片直径、变径螺旋叶片的最大叶片直径依次递减;变径螺旋叶片包括第一变径螺旋叶片和第二变径螺旋叶片，第一变径螺旋叶片最大叶片直径大于第二变径螺旋叶片最大直径;第一变径螺旋叶片固定设置在前段螺旋叶片和后段螺旋叶片的同一侧，第二变径螺旋叶片固定设置在后段螺旋叶片上，并且设置在后段螺旋叶片的另一侧。其具有结构简单、设计合理、运行可靠稳定、搅拌效率高、后期维护成本低、安装及使用便捷等优点。
权利要求书

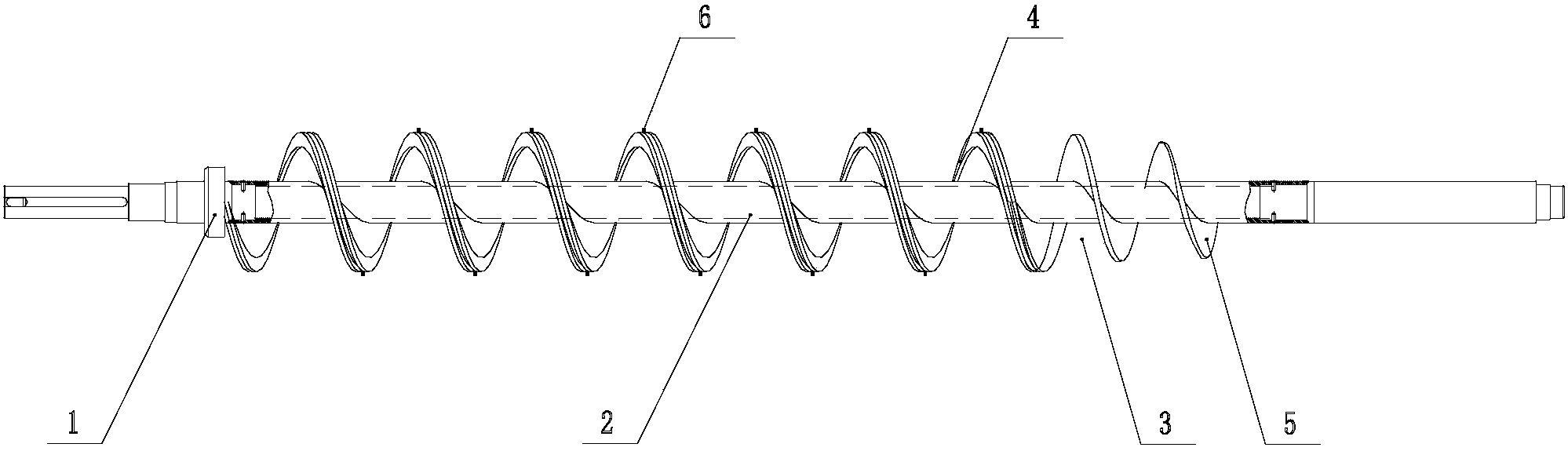

1.一种用于污泥除渣机的螺旋搅拌装置，其特征在于：所述螺旋搅拌装置包括旋转主轴(1)、前段螺旋叶片(2)、后段螺旋叶片(3)及变径螺旋叶片;其中，所述前段螺旋叶片和后段螺旋叶片分别设置在旋转主轴的前段处和后段处;所述前段螺旋叶片的最大叶片直径、后段螺旋叶片的最大叶片直径、变径螺旋叶片的最大叶片直径依次递减;所述变径螺旋叶片包括第一变径螺旋叶片(4)和第二变径螺旋叶片(5)，第一变径螺旋叶片最大叶片直径大于第二变径螺旋叶片最大直径;所述第一变径螺旋叶片固定设置在前段螺旋叶片和后段螺旋叶片的同一侧，第二变径螺旋叶片固定设置在后段螺旋叶片上，并且设置在后段螺旋叶片的另一侧。
2.根据权利要求1所述的一种用于污泥除渣机的螺旋搅拌装置，其特征在于：所述前段螺旋叶片和后段螺旋叶片的最大叶片直径处还设置有毛刷骨架(6)，所述毛刷骨架上设置有毛刷。
3.根据权利要求2所述的一种用于污泥 除渣机的螺旋搅拌装置，其特征在于：所述毛刷为螺旋弹簧毛刷;所述旋转主轴、前段螺旋叶片、后段螺旋叶片及变径螺旋叶片均为304不锈钢金属。
4.根据权利要求1所述的一种用于污泥除渣机的螺旋搅拌装置，其特征在于：所述旋转主轴靠近前段螺旋叶片的端头部上还固定设置与螺旋搅拌装置的驱动部件相配合连接的皮带轮，所述皮带轮与主轴之间还设置有滚珠轴承。
说明书
一种用于污泥除渣机的螺旋搅拌装置
技术领域
本实用新型涉及污泥除渣技术领域，尤其涉及一种用于污泥除渣机的螺旋搅拌装置。
背景技术
污泥除渣技术领域中，螺旋搅拌装置作为重要的组成部件，其搅拌的效果直接影响污泥除渣的效率。现有的螺旋搅拌装置均采用直径相同的螺旋叶片，在实际使用中，往往搅拌的效果虽然能满足使用的需要，但是整体不够理想，主要表现在：结构的设计上较为单一，遇到如污泥种类、含水率较高或者较低等特殊情况下的污泥搅拌时，在搅拌时不能很好的将污泥搅拌均匀，给后续的污泥处理带来不便。另外，采用这种螺旋叶片，其后期维护也不方便，因为污泥在螺旋叶片的附着较大，这种情况严重影响搅拌效率以及后期对螺旋叶片冲刷带来不便。因而提出一种能够克服现有技术中上述螺旋搅拌装置的替代组件具有重要的研究意义。
实用新型内容
针对现有技术中污泥除渣技术中螺旋搅拌装置存在的上述不足，本实用新型实际要解决问题是：提供一种用于污泥除渣机的螺旋搅拌装置，其具有结构简单、设计合理、运行可靠稳定、搅拌效率高、后期维护成本低、安装及使用便捷等优点。
为了达到上述目的，本实用新型采用如下技术方案实现：
一种用于污泥除渣机的螺旋搅拌装置，所述螺旋搅拌装置包括旋转主轴、前段螺旋叶片、后段螺旋叶片及变径螺旋叶片;其中，所述前段螺旋叶片和后段螺旋叶片分别设置在旋转主轴的前段处和后段处;所述前段螺旋叶片的最大叶片直径、后段螺旋叶片的最大叶片直径、变径螺旋叶片的最大叶片直径依次递减;所述变径螺旋叶片包括第一变径螺旋叶片和第二变径螺旋叶片，第一变径螺旋叶片最大叶片直径大于第二变径螺旋叶片最大直径;所述第一变径螺旋叶片固定设置在前段螺旋叶片和后段螺旋叶片的同一侧，第二变径螺旋叶片固定设置在后段螺旋叶片上，并且设置在后段螺旋叶片的另一侧。
作为上述方案的进一步优化，所述前段螺旋叶片和后段螺旋叶片的最大叶片直径处还设置有毛刷骨架，所述毛刷骨架上设置有毛刷。
作为上述方案的进一步优化，所述毛刷为螺旋弹簧毛刷;所述旋转主轴、前段螺旋叶片、后段螺旋叶片及变径螺旋叶片均为304不锈钢金属。
作为上述方案的进一步优化，所述旋转主轴靠近前段螺旋叶片的端头部上还固定设置与螺旋搅拌装置的驱动部件相配合连接的皮带轮，所述皮带轮与主轴之间还设置有滚珠轴承。
采用本实用新型用于污泥除渣机的螺旋搅拌装置具有如下有益效果：结构设计更加合理，借助于不同最大叶片外径的螺旋叶片，能够充分搅拌不同情况下的污泥种类，使得搅拌更加均匀，能够大大提高污泥搅拌效率;另外，采用304不锈钢材质的螺旋叶片，能够防止在使用过程中出现锈蚀，有效提高螺旋装置的使用寿命，后期维护成本大大降低，能够被广泛的推广和应用。
