申请日2017.08.24
公开(公告)日2018.03.23
IPC分类号C02F9/14
摘要
本实用新型涉及一种机械清洗废水处理装置，自废水进入侧到回用水侧依次设有废液储罐、集水井、气浮池、调节池、缺氧池、接触氧化池、二沉池、中间水池、污染池、石英砂过滤器、超滤装置、臭氧催化氧化塔，活性炭过滤器和回用水池;所述调节池、缺氧池、接触氧化池、二沉池、中间水池、污染池为一体式结构形成生化处理单元;所述气浮池、沉淀池与污泥池通过污泥管路连接，所述石英砂过滤器和超滤装置与调节池通过反洗排水管道相连接。本实用新型能够对废水中的油类物质去除掉，以免油类物质对后续生化菌种抑制，提高废水的可生化性，运用生化法去除大部分COD、氨氮和磷，同时占地面积少，可降低运行成本。
权利要求书

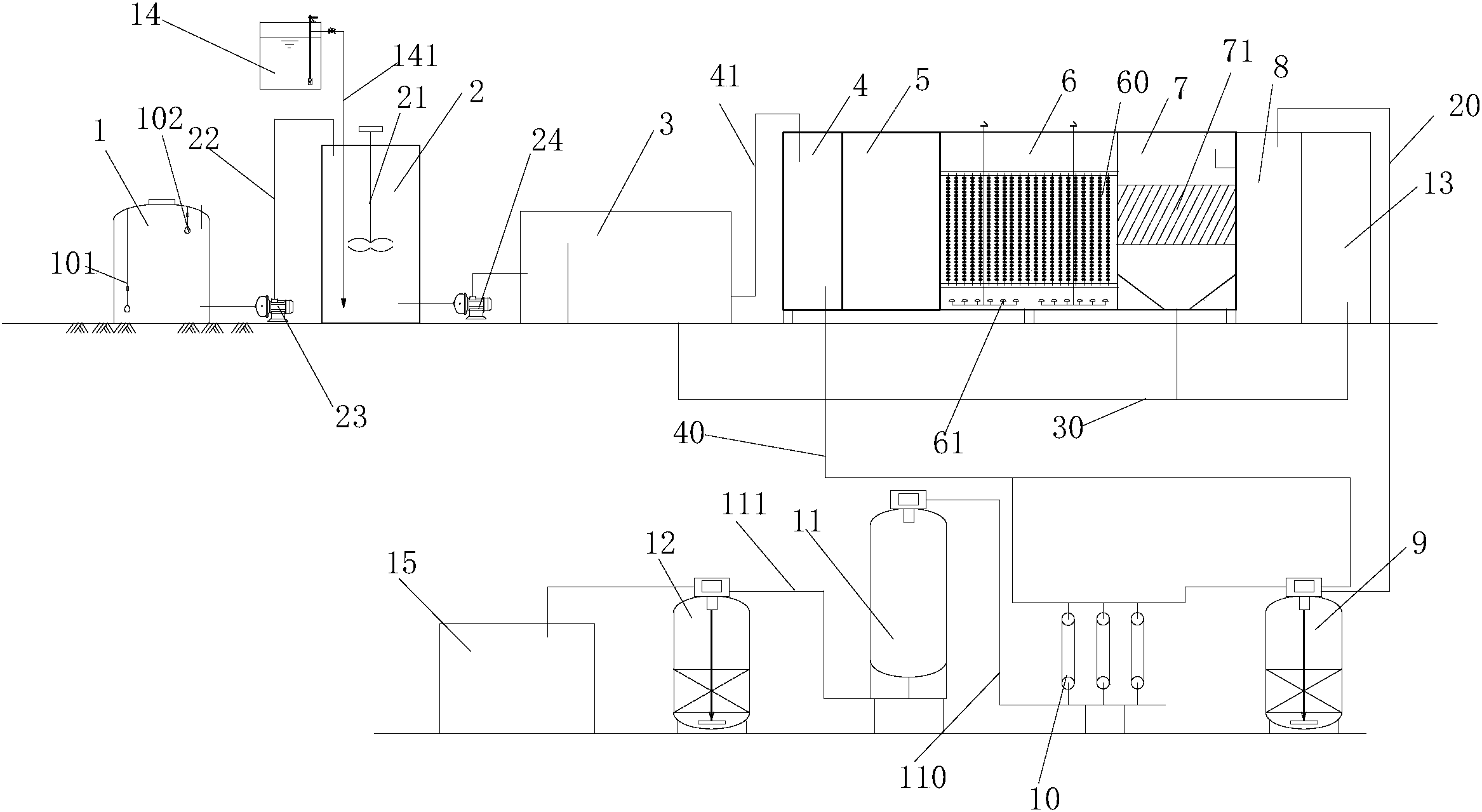

1.一种机械清洗废水处理装置，其特征在于，自废水进入侧到回用水侧依次设有废液储罐、集水井、气浮池、调节池、缺氧池、接触氧化池、二沉池、中间水池、污染池、石英砂过滤器、超滤装置、臭氧催化氧化塔，活性炭过滤器和回用水池;所述调节池、缺氧池、接触氧化池、二沉池、中间水池、污染池为一体式结构形成生化处理单元;所述废液储罐、集水井、生化处理单元、石英砂过滤器、超滤装置、臭氧催化氧化塔、活性炭过滤器、回用水池分别通过水管道相连接，所述气浮池、沉淀池与污泥池通过污泥管路连接，所述石英砂过滤器和超滤装置与调节池通过反洗排水管道相连接。
2.如权利要求1所述的机械清洗废水处理装置，其特征在于，所述集水井上方设有碱液加药装置，以向所述集水井中添加碱液，所述集水井中有搅拌器。
3.如权利要求2所述的机械清洗废水处理装置，其特征在于，所述废液储罐中有高位液位计及低位液位计。
4.如权利要求3所述的机械清洗废水处理装置，其特征在于，所述废液储罐和集水井之间设有原水泵，以将废液储罐中的废液通过管路送到集水井中;所述集水井与调节池之间设有原水泵，以将集水井中的水通过管路送到气浮池中。
5.如权利要求4所述的机械清洗废水处理装置，其特征在于，所述二沉池为斜管沉淀池，所述斜管沉淀池有多个倾斜放置的斜管，所述斜管的管壁上均布有水孔;所述接触氧化池为两个，底部有连接曝气管的曝气头，上部有蜂窝填料。
说明书
一种机械清洗废水 处理装置
技术领域
本实用新型涉及废水处理技术领域，特别涉及机械清洗废水处理装置。
背景技术
近年来，随着国家工业体系的快速发展,机械器件需求量大大增加，这就使得机械加工业工业迅速发展。但是机械清洗废水问题也凸显出来，废水主要来源是清洗机械件、磨具的废水，废水具有水量小、水质变化大、成分复杂且有毒、难以生物降解的高分子有机化合物含量较高，污水的色度、CODcr、油类等浓度较高。直接排放会对环境造成重大危害，因此需要能够保护环境，节约水资源，符合排放标准的废水处理装置。
实用新型内容
本实用新型为了解决现有技术的问题，提供了一种净化效率高、处理时间短、占地及运行费用较低的机械清洗废水处理装置。
为实现本实用新型的目的所采用的技术方案如下：
一种机械清洗废水处理装置，自废水进入侧到回用水侧依次设有废液储罐、集水井、气浮池、调节池、缺氧池、接触氧化池、二沉池、中间水池、污染池、石英砂过滤器、超滤装置、臭氧催化氧化塔，活性炭过滤器和回用水池;所述调节池、缺氧池、接触氧化池、二沉池、中间水池、污染池为一体式结构形成生化处理单元;所述废液储罐、集水井、生化处理单元、石英砂过滤器、超滤装置、臭氧催化氧化塔、活性炭过滤器、回用水池分别通过水管道相连接，所述气浮池、沉淀池与污泥池通过污泥管路连接，所述石英砂过滤器和超滤装置与调节池通过反洗排水管道相连接。
所述集水井上方设有碱液加药装置，以向所述集水井中添加碱液，所述集水井中有搅拌器。
所述废液储罐中有高位液位计及低位液位计。
所述废液储罐和集水井之间设有原水泵，以将废液储罐中的废液通过管路送到集水井中;所述集水井与调节池之间设有原水泵，以将集水井中的水通过管路送到气浮池中。
所述二沉池为斜管沉淀池，所述斜管沉淀池有多个倾斜放置的斜管，所述斜管的管壁上均布有水孔;所述接触氧化池为两个，底部有连接曝气管的曝气头，上部有蜂窝填料。
本实用新型的机械清洗废水处理装置能够对机械清洗废水中的油类物质去除掉，以免油类物质对后续生化菌种抑制，提高废水的可生化性，为生化处理提供保证;运用生化法去除大部分COD、氨氮和磷，同时占地面积少，可降低运行成本;能够去除大部分悬浮物，确保出水达标排放。
