申请日2017.08.22
公开(公告)日2018.04.13
IPC分类号C02F9/14
摘要
本实用新型公开了一种景区厕所污水一体化MBR回用设备，涉及污水处理设备技术领域，包括依次连接的缺氧水池、接触氧化池、MBR反应池与消毒池，缺氧水池侧壁上部的第一溢流管道与接触氧化池底部连通;接触氧化池侧壁上部的第二溢流管道与MBR反应池底部连通，接触氧化池底部设有第一曝气器;MBR反应池内部设有MBR膜分离设备，MBR反应池底部设有第二曝气器，MBR反应池通过自吸水泵与消毒池连通;消毒池内部设有紫外线发生器与臭氧发生器。本实用新型解决了现有景区污水处理设备结构复杂、处理效果差、水资源循环利用率低及节能环保效果差等问题，实现了景区厕所污水的一体化循环利用。
权利要求书

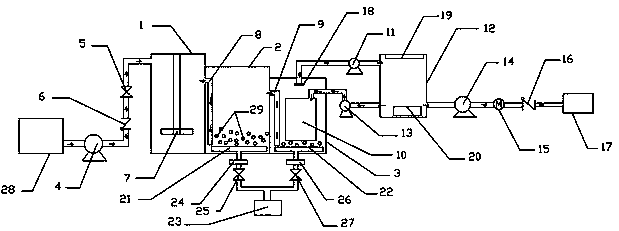

1.一种景区厕所污水一体化MBR回用设备，包括依次连接的缺氧水池、接触氧化池、MBR反应池与消毒池，其特征在于：所述接触氧化池的高度低于所述缺氧水池的高度，所述MBR反应池的高度低于所述接触氧化池的高度;
所述缺氧水池与所述接触氧化池连接的侧壁上部设有与第一溢流管道连通的通孔，所述第一溢流管道与所述接触氧化池底部连通，所述缺氧水池与所述接触氧化池相对一侧的侧壁上部通过管道与厕所污水调节水池连通，所述缺氧水池与所述厕所污水调节水池之间的管道上依次设有流量调节阀、第一止流阀与厕所污水提升泵;所述缺氧水池的内部设有搅拌装置;
所述接触氧化池与所述MBR反应池连接的侧壁上部设有与第二溢流管道连通的通孔，所述第二溢流管道与所述MBR反应池底部连通，所述接触氧化池底部设有第一曝气器，所述第一曝气器与风机连通，所述第一曝气器与所述风机之间依次设有第一流量计与第一调节阀;
所述MBR反应池内部设有MBR膜分离设备，所述MBR反应池顶部通过管道与自吸水泵进水口连通，所述MBR反应池顶部设有与自吸水泵11连接的液位感应器，所述自吸水泵出水口通过管道与所述消毒池连通，所述MBR膜分离设备通过反洗泵与所述消毒池连通，所述反洗泵出水口与所述MBR膜分离设备连通，所述反洗泵进水口与所述消毒池连通;所述MBR反应池底部设有第二曝气器，所述第二曝气器与所述风机连通，所述第二曝气器与所述风机之间依次设有第二流量计与第二调节阀;
所述消毒池内部设有紫外线发生器与臭氧发生器，所述消毒池一侧的下部通过管道与变频增压泵连通，所述变频增压泵设有变频增压泵控制器，所述变频增压泵控制器与厕所冲厕感应器连通，所述变频增压泵与所述厕所冲厕感应器之间依次设有压力感应装置与第二止流阀。
2.根据权利要求1所述的一种景区厕所污水 一体化MBR回用设备，其特征在于：所述第一曝气器与所述第二曝气器均为橡胶微孔曝气器。
3.根据权利要求1或2任一权利要求所述的一种景区厕所污水一体化MBR回用设备，其特征在于：所述风机为三叶罗茨风机。
4.根据权利要求3所述的一种景区厕所污水一体化MBR回用设备，其特征在于：所述压力感应装置为压力表。
说明书
一种景区厕所污水一体化MBR回用设备
技术领域
本实用新型涉及污水处理设备技术领域，特别涉及一种景区厕所污水一体化MBR回用设备。
背景技术
目前风景区内厕所污水的处理方式通常有两种，第一种方式是将污水集中收集后排入市政污水管网，但景区通常处于远离市区及污水处理厂的位置，此种方式就需要投入大量费用用于污水排放管网的建设，且在污水输送过程中易出现跑、冒、滴、漏、渗等现象，污染沿途景区土壤及地下水，成本高、效果差。第二种方式是将污水就近处理，然后将处理后的污水直接排入景区附近的江河、湖泊中，处理方式简单，处理后的污水难以达到排放标准，长期排放会导致水体富营养化，破坏水体生态系统的生物平衡，且会造成水体中硝酸盐与亚硝酸盐的浓度过高，动物饮用后易引起中毒现象;而且长期排放会造成水资源的极大浪费，节能环保效果差。
目前常用的景区污水处理设备多存在结构复杂、成本高、处理效果差等问题，处理后的污水通常无法直接排入市政管网进行循环利用，水资源浪费严重，节能环保效果差。
发明内容
根据以上现有技术的不足，本实用新型所要解决的技术问题是：提供一种景区厕所污水一体化MBR回用设备，解决现有景区污水处理设备结构复杂、处理效果差、水资源循环利用率低及节能环保效果差等问题，实现景区厕所污水的一体化循环利用，节约水源、保护环境。
为了解决上述技术问题，本实用新型的技术方案是：
一种景区厕所污水一体化MBR回用设备，包括依次连接的缺氧水池、接触氧化池、MBR反应池与消毒池，所述接触氧化池的高度低于所述缺氧水池的高度，所述MBR反应池的高度低于所述接触氧化池的高度;
所述缺氧水池与所述接触氧化池连接的侧壁上部设有与第一溢流管道连通的通孔，所述第一溢流管道与所述接触氧化池底部连通，所述缺氧水池与所述接触氧化池相对一侧的侧壁上部通过管道与厕所污水调节水池连通，所述缺氧水池与所述厕所污水调节水池之间的管道上依次设有流量调节阀、第一止流阀与厕所污水提升泵;所述缺氧水池的内部设有搅拌装置;
所述接触氧化池与所述MBR反应池连接的侧壁上部设有与第二溢流管道连通的通孔，所述第二溢流管道与所述MBR反应池底部连通，所述接触氧化池底部设有第一曝气器，所述第一曝气器与风机连通，所述第一曝气器与所述风机之间依次设有第一流量计与第一调节阀;
所述MBR反应池内部设有MBR膜分离设备，所述MBR反应池顶部通过管道与自吸水泵进水口连通，所述MBR反应池顶部设有与自吸水泵11连接的液位感应器，所述自吸水泵出水口通过管道与所述消毒池连通，所述MBR膜分离设备通过反洗泵与所述消毒池连通，所述反洗泵出水口与所述MBR膜分离设备连通，所述反洗泵进水口与所述消毒池连通;所述MBR反应池底部设有第二曝气器，所述第二曝气器与所述风机连通，所述第二曝气器与所述风机之间依次设有第二流量计与第二调节阀;
所述消毒池内部设有紫外线发生器与臭氧发生器，所述消毒池一侧的下部通过管道与变频增压泵连通，所述变频增压泵设有变频增压泵控制器，所述变频增压泵控制器与厕所冲厕感应器连通，所述变频增压泵与所述厕所冲厕感应器之间依次设有压力感应装置与第二止流阀。
作为一种改进方案，所述第一曝气器与所述第二曝气器均为橡胶微孔曝气器。
作为一种改进方案，所述风机为三叶罗茨风机。
作为一种改进方案，所述压力感应装置为压力表。
采用了上述技术方案后，本实用新型的有益效果是：
由于本实用新型一种景区厕所污水一体化MBR回用设备，包括依次连接的缺氧水池、接触氧化池、MBR反应池与消毒池，接触氧化池的高度低于缺氧水池的高度，MBR反应池的高度低于接触氧化池的高度，实现冲厕污水的内循环处理及应用，通过高效生物处理单元与消毒单元的联合作用，使冲厕污水彻底净化达到回用标准，从根本上实现厕所污水的源头治理和资源化;厕所污水一体化MBR回用设备，利用内内循环系统在时间和空间上实现连续、完整的污水系统化与资源化处理，突破传统厕所对清洁水源的依赖，实现水资源的循环利用，节能、环保。
由于缺氧水池的内部设有搅拌装置，可保证池内的接种污泥与污水进行充分混合、接触，将污水中的颗粒物质和胶体物质进行截留、吸附，吸附效果优异。
由于接触氧化池底部设有第一曝气器，保证在大量曝气的扰动下，使其接种污泥能够充分降解和吸附污水中的碳、氮、磷等有机污染物质，增强降解效果。
由于MBR膜分离设备通过反洗泵与消毒池连通，可利用反洗泵抽取消毒池内的清水对MBR膜分离设备进行冲洗，保证MBR膜分离设备能够稳定、高效的运行，保证净水效果。
由于消毒池内部设有紫外线发生器与臭氧发生器，通过臭氧杀菌处理与紫外线杀菌处理的配合作用，实现对处理后污水的杀菌与脱色，保证回用水的使用安全。
综上所述，本实用新型一种景区厕所污水一体化MBR回用设备，解决了现有景区污水处理设备结构复杂、处理效果差、水资源循环利用率低及节能环保效果差等问题，实现了冲厕污水的内循环处理及应用，通过高效生物处理单元与消毒单元的联合作用，使冲厕污水彻底净化达到回用标准，从根本上实现了厕所污水的源头治理和资源化;厕所污水一体化MBR回用设备的应用，利用内内循环系统在时间和空间上实现了连续、完整的污水系统化与资源化处理，突破了传统厕所对清洁水源的依赖，实现了水资源的循环利用，节能环保效果显著。
