申请日2017.08.17
公开(公告)日2018.03.16
IPC分类号C02F9/04
摘要
本实用新型公开了一种苯甲醇生产过程中深井用水处理装置，包括曝气池、溢流池和石英砂过滤罐，所述溢流池位于曝气池和石英砂过滤罐中间，曝气池的上方设有带孔洞铁槽，地下深井水抽出后进入三层底部都布满孔洞的铁槽，充分与空气接触后流入曝气池，往溢流池溢流，最后流入石英砂过滤罐反复净化，针对地下深井水的特性，该装置能将地下水处理后，水质稳定不变黄，泥浆及絮状物沉降后集中压滤处理，为生产提供合格水源。
权利要求书
1.一种苯甲醇生产过程中深井用水处理装置，其特征在于，包括曝气池、溢流池和石英砂过滤罐，所述溢流池位于曝气池和石英砂过滤罐中间，曝气池的上方设有带孔洞铁槽，曝气池顶部设有开口，曝气池内侧靠近开口处设有溢水口，曝气池内上部设有塑料网状隔板，塑料网状隔板呈水平放置且通过螺栓与曝气池的侧壁固定连接，曝气池的底部设有波浪形铁板凹槽，曝气池外设有螺杆泵，曝气池的底部波浪形铁板凹槽内设有与螺杆泵连接的压滤管道，压滤管道两端分别与曝气池和螺杆泵螺栓连接，溢流池顶部设有开口，靠近溢流池顶部开口处设有输水口，曝气池与溢流池通过输水槽连接，输水槽一端与曝气池上的溢水口焊接固定，输水槽另一端与溢流池上的输水口焊接固定，溢流池底部设有出水口，所述石英砂过滤罐顶部设有机头，机头与石英砂过滤罐胶粘固定，溢流池和石英砂过滤罐中间设有离心泵，离心泵通过抽水管道与溢流池连接，抽水管道两端分别与离心泵的一端和溢流池出水口胶粘固连，离心泵通过输水管道与石英砂过滤罐顶部的机头连接，输水管道两端通过胶粘连接的方式分别固定在离心泵的另一端和机头上，离心泵和机头之间的输水管道上设有阀门，阀门与输水 管道胶粘连接，所述石英砂过滤罐内填装石英砂，石英砂内设有出水管道，所述出水管道垂直向上穿过机头延伸至石英砂过滤罐外，所述出水管道上设有阀门，阀门在石英砂过滤罐外且与出水管道胶粘连接。
2.根据权利要求1所述的苯甲醇生产过程中深井用水处理装置，其特征在于，所述曝气池上方的铁槽有三层，铁槽底部钻有很多圆形小孔。
3.根据权利要求1所述的苯甲醇生产过程中深井用水处理装置，其特征在于，所述曝气池内上部安装塑料网状隔板，底部安装波浪形铁板。
4.根据权利要求1所述的苯甲醇生产过程中深井用水处理装置，其特征在于，所述石英砂过滤罐内填装石英砂过滤。
说明书
一种苯甲醇生产过程中深井用水处理装置
技术领域
本实用新型涉及化工生产中易变色的水处理方法，通过处理后，可稳定水质不变色，为生产提供合格水源，安全环保。
背景技术
目前苯甲醇在生产过程中的生产用水全部是地下水，通过深井泵抽出使用。该水从地下抽出后暴露于空气中很快变成黄色，而且在梅雨季节还会带有泥浆，无法供生产正常使用，该司就采用带孔洞铁槽将抽出的地下水充分与空气接触，使其亚铁离子氧化成铁离子，保证水质稳定不变色，但是深井水有时带有大量泥浆，并且泥浆沉淀后无法处理，越积越多，最终对水质造成严重影响，生产无法正常使用。
如果采用该装置对地下深井水进行处理，可稳定水质不变色，而且可以将泥浆分散沉降。集中处理，为生产提供稳定水源。
实用新型内容
本实用新型为克服上述情况不足，旨在提供一种能解决上述问题的技术方案。

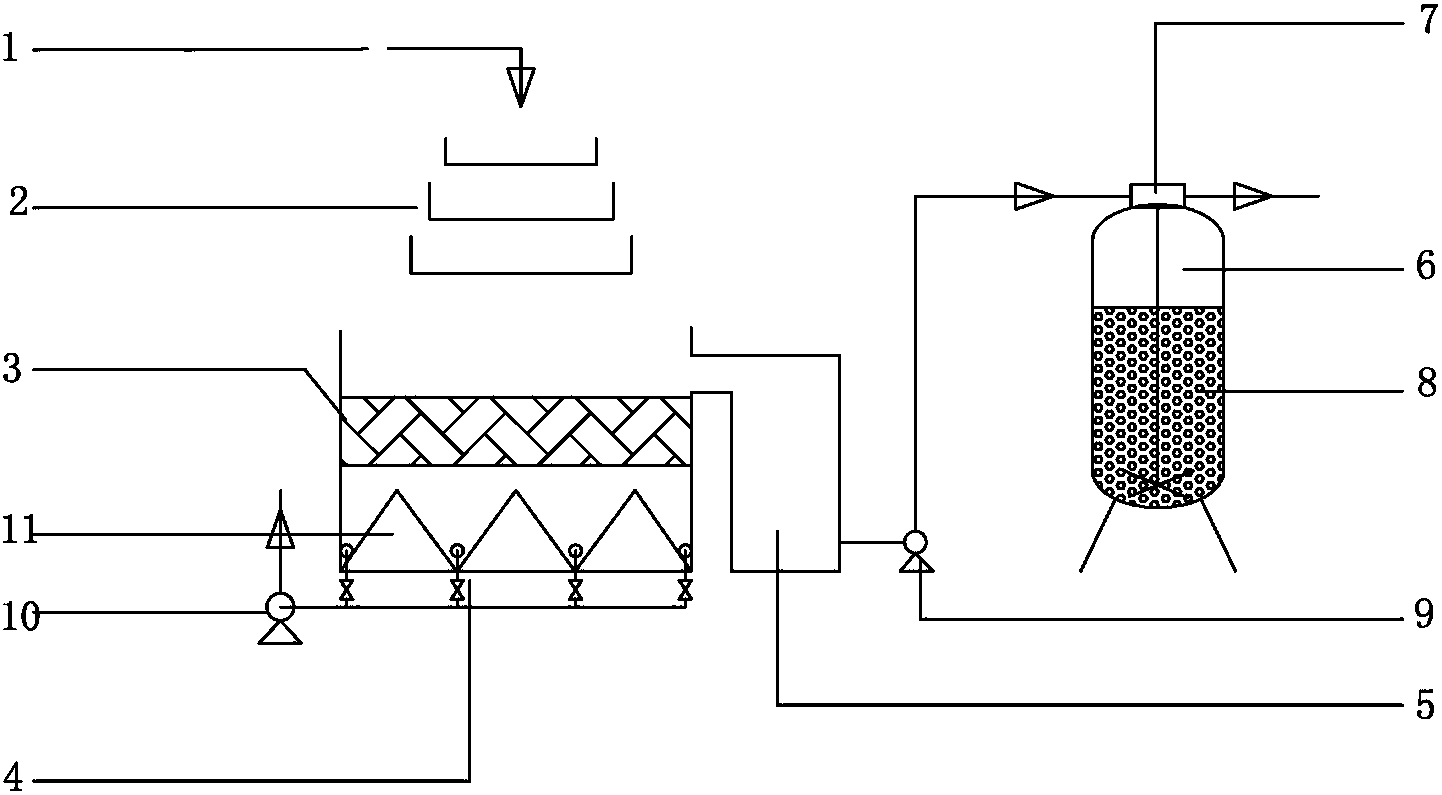

一种苯甲醇生产过程中深井用水处理装置，包括曝气池、溢流池和石英砂过滤罐，所述溢流池位于曝气池和石英砂过滤罐中间，曝气池的上方设有带孔洞铁槽，曝气池顶部设有开口，曝气池内侧靠近开口处设有溢水口，曝气池内上部设有塑料网状隔板，塑料网状隔板呈水平放置且通过螺栓与曝气池的侧壁固定连接，曝气池的底部设有波浪形铁板凹槽，曝气池外设有螺杆泵，曝气池的底部波浪形铁板凹槽内设有与螺杆泵连接的压滤管道，压滤管道两端分别与曝气池和螺杆泵螺栓连接，溢流池顶部设有开口，靠近溢流池顶部开口处设有输水口，曝气池与溢流池通过输水槽连接，输水槽一端与曝气池上的溢水口焊接固定，输水槽另一端与溢流池上的输水口焊接固定，溢流池底部设有出水口，所述石英砂过滤罐顶部设有机头，机头与石英砂过滤罐胶粘固定，溢流池和石英砂过滤罐中间设有离心泵，离心泵通过抽水管道与溢流池连接，抽水管道两端分别与离心泵的一端和溢流池出水口胶粘固连，离心泵通过输水管道与石英砂过滤罐顶部的机头连接，输水管道两端通过胶粘连接的方式分别固定在离心泵的另一端和机头上，离心泵和机头之间的输水管道上设有阀门，阀门与输水管道胶粘连接，所述石英砂过滤罐内填装石英砂，石英砂内设有出水管道，所述出水管道垂直向上穿过机头延伸至石英砂过滤罐外，所述出水管道上设有阀门，阀门在石英砂过滤罐外且与出水管道胶粘连接。
作为本实用新型进一步的方案：所述曝气池上方的铁槽有三层，铁槽底部钻有很多圆形小孔，使深井水与空气充分接触氧化。
作为本实用新型进一步的方案：所述曝气池内上部安装塑料网状隔板，底部安装波浪形铁板。
作为本实用新型进一步的方案：所述石英砂过滤罐内填装石英砂过滤。
作为本实用新型进一步的方案：所述装置能将深井水内的泥浆和亚铁离子去除，保证生产用水不变黄，排水清亮。为后续锅炉软水处理提供合格水源。
本实用新型的有益效果：针对地下深井水的特性，该装置能将地下水处理后，水质稳定不变黄，泥浆及絮状物沉降后集中压滤处理，为生产提供合格水源。
本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。
