申请日2017.08.17
公开(公告)日2018.04.17
IPC分类号C05F7/00; C05F17/02
摘要
本实用新型公开了一种利用城市生活污泥制造生物有机肥的生产系统，它包括污泥存储池、发酵菌剂存储罐、原料反应罐、混合反应罐、高温发酵菌剂存储罐、破碎平台、烘干装置和包装装置，污泥存储池、发酵菌剂存储罐的出口同时与原料反应罐的进口连接，原料反应罐的出口与混合反应罐的进口连接，混合反应罐的进口还连接有储水罐、发酵辅料池、气体存储罐和高温发酵菌剂存储罐，储水罐、发酵辅料池、气体存储罐和高温发酵菌剂存储罐各自相互独立与混合反应罐的进口连接，混合反应罐将发酵后的物料释放至破碎平台，发酵后的物料继续经过烘干装置和包装装置处理后形成产品成品。本实用新型的有益效果是：性能先进、工作效率高、适用范围广、生产质量好。
权利要求书

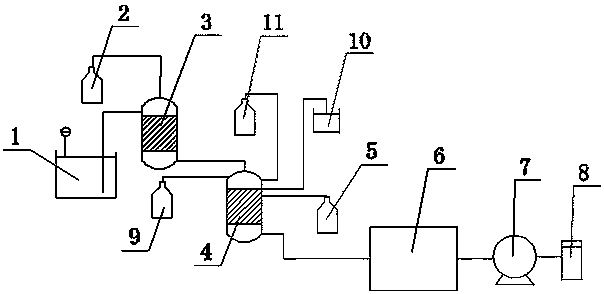

1.一种利用城市生活污泥制造生物有机肥的生产系统，其特征在于：它包括污泥存储池(1)、发酵菌剂存储罐(2)、原料反应罐(3)、混合反应罐(4)、高温发酵菌剂存储罐(5)、破碎平台(6)、烘干装置(7)和包装装置(8)，污泥存储池(1)、发酵菌剂存储罐(2)的出口同时与原料反应罐(3)的进口连接，原料反应罐(3)的出口与混合反应罐(4)的进口连接，混合反应罐(4)的进口还连接有储水罐(9)、发酵辅料池(10)、气体存储罐(11)和高温发酵菌剂存储罐(5)，储水罐(9)、发酵辅料池(10)、气体存储罐(11)和高温发酵菌剂存储罐(5)各自相互独立与混合反应罐(4)的进口连接，混合反应罐(4)将发酵后的物料释放至破碎平台(6)，发酵后的物料继续经过烘干装置(7)和包装装置(8)处理后形成产品成品。
2.根据权利要求1所述的一种利用城市生活污泥制造生物有机肥的生产系统，其特征在于：所述的原料反应罐(3)、混合反应罐(4)上均设有温湿度监控系统和气体状态监控系统。
3.根据权利要求1所述的一种利用城市生活污泥制造生物有机肥的生产系统，其特征在于：所述的发酵菌剂存储罐(2)内为厌氧发酵菌剂。
4.根据权利要求1所述的一种利用城市生活污泥 制造生物有机肥的生产系统，其特征在于：所述的污泥为含水量为70-90wt%的城市生活污泥。
说明书
一种利用城市生活污泥制造生物有机肥的生产系统
技术领域
本实用新型属于生物有机肥生产的技术领域，特别是一种利用城市生活污泥制造生物有机肥的生产系统。
背景技术
近几年来，随着生态农业的发展和人们对环境要求的提高，微生物菌肥的开发和应用受到重视，特别是如何利用生物处理技术，把一些对环境造成污染 的废弃物转化为肥料，是人们普遍关注的问题，目前已有不少利用微生物，特 别是利用酵素菌发酵处理木屑、农作物秸杆、动物粪便或食品加工业副产品转化为肥料的方法，但这些方法中所用的原料组分都比较单一，其农业使用的效 果较为有限。利用酵素菌对糖业、养殖业、油料加工业等有机固废，经好氧发 酵和后发酵工艺生产高效生物有机肥尚未见报导。
有机肥主要来源于植物和(或)动物，施于土壤以提供植物营养为其主要功能的含碳物料。经生物物质、动植物废弃物、植物残体加工而来，消除了其中的有毒有害物质，富含大量有益物质，包括：多种有机酸、肽类以及包括氮、磷、钾在内的丰富的营养元素。不仅能为农作物提供全面营养，而且肥效长，可增加和更新土壤有机质，促进微生物繁殖，改善土壤的理化性质和生物活性，是绿色食品生产的主要养分。
专利“利用城市生活污泥制备生物有机肥的方法(申请号：CN200910137644.4)”提出了一种利用城市生活污泥制造生物有机肥的方法。
因此，结合现有相关技术与实际应用情况，发明人欲提供一种利用城市生活污泥制造生物有机肥的生产系统，该生产线适合生产专利“利用城市生活污泥制备生物有机肥的方法(申请号：CN200910137644.4)”所公开的有机肥料，也适合生产一些较为复杂的同类型的有机肥料。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供一种性能先进、工作效率高、适用范围广、生产质量好的利用城市生活污泥制造生物有机肥的生产系统。
本实用新型的目的通过以下技术方案来实现：一种利用城市生活污泥制造生物有机肥的生产系统，它包括污泥存储池、发酵菌剂存储罐、原料反应罐、混合反应罐、高温发酵菌剂存储罐、破碎平台、烘干装置和包装装置，污泥存储池、发酵菌剂存储罐的出口同时与原料反应罐的进口连接，原料反应罐的出口与混合反应罐的进口连接，混合反应罐的进口还连接有储水罐、发酵辅料池、气体存储罐和高温发酵菌剂存储罐，储水罐、发酵辅料池、气体存储罐和高温发酵菌剂存储罐各自相互独立与混合反应罐的进口连接，混合反应罐将发酵后的物料释放至破碎平台，发酵后的物料继续经过烘干装置和包装装置处理后形成产品成品。
进一步地，所述的原料反应罐、混合反应罐上均设有温湿度监控系统和气体状态监控系统。
进一步地，所述的发酵菌剂存储罐内为厌氧发酵菌剂。
进一步地，所述的污泥为含水量为70-90wt%的城市生活污泥，优选为含水量为75-80wt%的城市生活污泥。
本实用新型具有以下优点：
1、性能先进、适用范围广、工作效率高：本实用新型可以实现大多数常规生物有机肥的生产，设备性能先进，适合对多种有机肥料进行加工和生产，工作效率较高，专业性强，尤其适合对成分复杂的有机肥进行生产，对于异味重的有机肥，本实用新型的使用效果尤其明显。
2、生产质量好：采用本实用新型，可以生产出符合质量体系要求的生物有机肥产品，实现了城市生活污泥的废物再利用，其产品质量较一般生产工艺提高20%。
