申请日2017.08.17
公开(公告)日2018.04.10
IPC分类号C02F9/04
摘要
本实用新型涉及一种废水处理装置，尤其涉及一种化工用工业废水处理置。本实用新型要解决的技术问题是提供一种对化工污水处理彻底的化工用工业废水处理装置。为了解决上述技术问题，本实用新型提供了这样一种化工用工业废水处理置，包括有底板、收集框、输水管、侧板、第一连接板、搅拌机构、顶板、第二连接板、出水机构、第一过滤框、过滤机构和第二网框;侧板固接于底板的端部，顶板固接于侧板顶部，收集框放置于底板顶部，输水管固接于收集框的一侧部。本实用新型实现了充分过滤废水中所含有的有害物质，并且还保障了所排出的化工废水质量，从而达到了保护环境，保护人们自身的生命健康的效果。
权利要求书

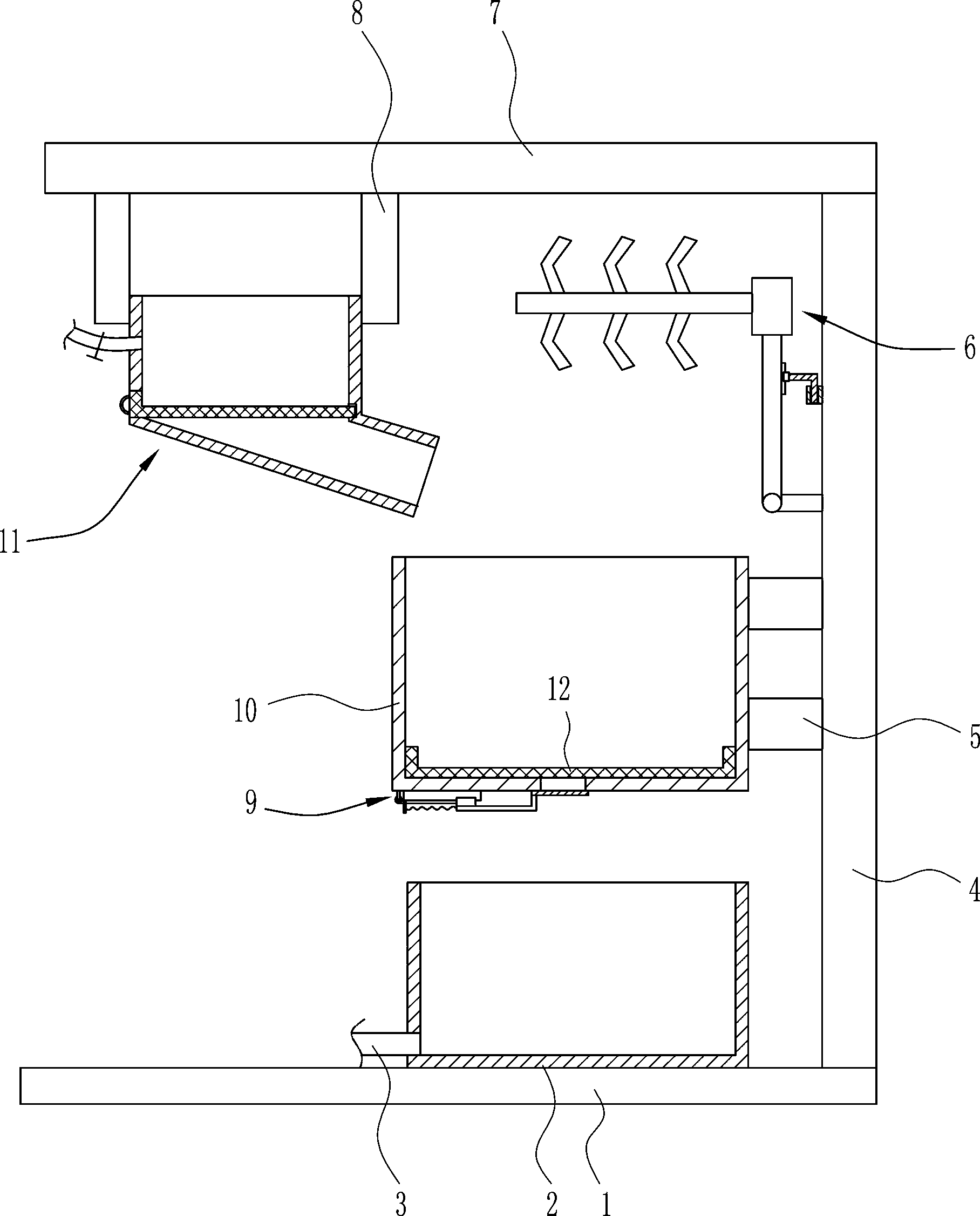

1.一种化工用工业废水处理装置，其特征在于，包括有底板(1)、收集框(2)、输水管(3)、侧板(4)、第一连接板(5)、搅拌机构(6)、顶板(7)、第二连接板(8)、出水机构(9)、第一过滤框(10)、过滤机构(11)和第二网框(12);侧板(4)固接于底板(1)的端部，顶板(7)固接于侧板(4)顶部，收集框(2)放置于底板(1)顶部，输水管(3)固接于收集框(2)的一侧部，第一过滤框(10)通过第一连接板(5)固接于侧板(4)的一侧部，第一过滤框(10)位于收集框(2)上方，出水机构(9)固接于第一过滤框(10)底部，第二网框(12)放置于第一过滤框(10)内;搅拌机构(6)固接于侧板(4)，且位于第一过滤框(10)上方;过滤机构(11)通过第二连接板(8)固接于顶板(7)底部。
2.根据权利要求1所述的一种化工用工业废水处理装置，其特征在于，搅拌机构(6)包括有第一连接杆(61)、第二连接杆(62)、电机(63)、搅拌杆(64)、搅拌叶片(65)、第一滑轨(66)、第一滑块(67)、L型固定板(68)、第一弹性件(69)、第一固定板(610)和固定块(611);第一连接杆(61)一端部固接于侧板(4)侧部，第二连接杆(62)与第一连接杆(61)另一端部铰接;电机(63)固接于第二连接杆(62)端部，搅拌杆(64)与电机(63)输出端传动连接，搅拌叶片(65)等距固接于搅拌杆(64)表面，第一滑轨(66)固接于第二连接杆(62)侧部，第一滑块(67)与第一滑轨(66)滑动连接，第一固定板(610)固接于第一滑轨(66)端部;第一弹性件(69)一端部固接于第一固定板(610)上，另一端部固接于第一滑块(67)靠近第一固定板(610)的底部;L型固定板(68)固接于第一滑块(67)侧部;固定块(611)固接于侧板(4)靠近第二连接杆(62)的一侧部，且固定块(611)上开设有与L型固定板(68)插装配合的固定槽(612)。
3.根据权利要求2所述的一种化工用工业废水 处理装置，其特征在于，出水机构(9)包括有第二滑轨(91)、第二滑块(92)、电动绕线轮(94)、第二固定板(95)、第二弹性件(96)、第一拉线(97)、移动杆(98)和挡板(99);第一过滤框(10)底部开设有出水口(93)，电动绕线轮(94)、第二滑轨(91)依次固接于第一过滤框(10)底部，第二滑块(92)与第二滑轨(91)滑动连接，第二固定板(95)固接于第二滑轨(91)靠近电动绕线轮(94)的端部，移动杆(98)固接于第二滑块(92)底部;第一拉线(97)一端部固接于第二滑块(92)靠近第二固定板(95)的一侧部，另一端部绕接于电动绕线轮(94)上;第二弹性件(96)一端部固接于第二固定板(95)侧部，另一端部固接于移动杆(98)靠近第二固定板(95)的一端部;挡板(99)固接于移动杆(98)，且与出水口(93)配合。
4.根据权利要求3所述的一种化工用工业废水处理装置，其特征在于，过滤机构(11)包括有废水管(111)、阀门(112)、第一网框(113)、第二过滤框(114)和第一拉环(116);第二过滤框(114)通过第二连接板(8)与顶板(7)固接，废水管(111)固接于第二过滤框(114)远离侧板(4)的一侧部，阀门(112)安装在废水管(111)上，第二过滤框(114)远离侧板(4)的一侧部开设有供第一网框(113)进出的一字孔(117)，第二过滤框(114)内靠近侧板(4)的一侧部开设有供第一网框(113)放置的放置槽(115)，第一拉环(116)固接于第一网框(113)远离侧板(4)的一侧部。
5.根据权利要求4所述的一种化工用工业废水处理装置，其特征在于，该化工用工业废水装置还包括有第二拉线(13)、固定杆(14)和第二拉环(15);两固定杆(14)固接于第一过滤框(10)的顶部，第二拉环(15)通过第二拉线(13)与第二网框(12)固接，且第二拉环(15)套接于固定杆(14)上。
说明书
一种化工用工业废水处理装置
技术领域
本实用新型涉及一种废水处理装置，尤其涉及一种化工用工业废水处理置。
背景技术
化工废水是指化工厂生产产品过程中所生产的废水，如生产乙烯、聚乙烯、橡胶、聚酯、甲醇、乙二醇、油品罐区、空分空压站等装置的含油废水，经过生化处理后，一般可达到国家二级排放标准，现由于水资源的短缺，需将达到排放标准的水再经过进一步深度处理后，达到工业补水的要求并回用。
现在的化工废水中包含的物质对环境的污染极大，严重的时候会污染水源，影响到水质，因水源与人们的生活息息相关，但目前的化工废水处理过程中存在着处理不彻底，未处理彻底的污水排到河流湖泊中，从而会污染水源，进而危害到人们的生命健康，因此亟需研发一种对化工污水处理彻底的化工用工业废水处理装置。
实用新型内容
(1)要解决的技术问题
本实用新型为了克服目前的化工废水处理过程中存在着处理不彻底，未处理彻底的污水排到河流湖泊中，从而会污染水源，进而危害到人们的生命健康的缺点，本实用新型要解决的技术问题是提供一种对化工污水处理彻底的化工用工业废水处理装置。
(2)技术方案
为了解决上述技术问题，本实用新型提供了这样一种化工用工业废水处理置，包括有底板、收集框、输水管、侧板、第一连接板、搅拌机构、顶板、第二连接板、出水机构、第一过滤框、过滤机构和第二网框;侧板固接于底板的端部，顶板固接于侧板顶部，收集框放置于底板顶部，输水管固接于收集框的一侧部，第一过滤框通过第一连接板固接于侧板的一侧部，第一过滤框位于收集框上方，出水机构固接于第一过滤框底部，第二网框放置于第一过滤框内;搅拌机构固接于侧板，且位于第一过滤框上方;过滤机构通过第二连接板固接于顶板底部。
优选地，搅拌机构包括有第一连接杆、第二连接杆、电机、搅拌杆、搅拌叶片、第一滑轨、第一滑块、L型固定板、第一弹性件、第一固定板和固定块;第一连接杆一端部固接于侧板侧部，第二连接杆与第一连接杆另一端部铰接;电机固接于第二连接杆端部，搅拌杆与电机输出端传动连接，搅拌叶片等距固接于搅拌杆表面，第一滑轨固接于第二连接杆侧部，第一滑块与第一滑轨滑动连接，第一固定板固接于第一滑轨端部;第一弹性件一端部固接于第一固定板上，另一端部固接于第一滑块靠近第一固定板的底部;L型固定板固接于第一滑块侧部;固定块固接于侧板靠近第二连接杆的一侧部，且固定块上开设有与L型固定板插装配合的固定槽。
优选地，出水机构包括有第二滑轨、第二滑块、电动绕线轮、第二固定板、第二弹性件、第一拉线、移动杆和挡板;第一过滤框底部开设有出水口，电动绕线轮、第二滑轨依次固接于第一过滤框底部，第二滑块与第二滑轨滑动连接，第二固定板固接于第二滑轨靠近电动绕线轮的端部，移动杆固接于第二滑块底部;第一拉线一端部固接于第二滑块靠近第二固定板的一侧部，另一端部绕接于电动绕线轮上;第二弹性件一端部固接于第二固定板侧部，另一端部固接于移动杆靠近第二固定板的一端部;挡板固接于移动杆，且与出水口配合。
优选地，过滤机构包括有废水管、阀门、第一网框、第二过滤框和第一拉环;第二过滤框通过第二连接板与顶板固接，废水管固接于第二过滤框远离侧板的一侧部，阀门安装在废水管上，第二过滤框远离侧板的一侧部开设有供第一网框进出的一字孔，第二过滤框内靠近侧板的一侧部开设有供第一网框放置的放置槽，第一拉环固接于第一网框远离侧板的一侧部。
优选地，该化工用工业废水装置还包括有第二拉线、固定杆和第二拉环;两固定杆固接于第一过滤框的顶部，第二拉环通过第二拉线与第二网框固接，且第二拉环套接于固定杆上。
工作原理：当需进行工业废水处理，首先工人把废水输送至过滤机构内部，进行废水第一次过滤，并把废水中含悬浮污染物筛选出来，而后将经过一次过滤的废水输送至第一过滤框内部，当输送好后，工人通过添加化学药剂，使得化学药剂与废水中所含有的不易分解物质、有害物质发生化学反应，以此来降低废水中有害物质含量，当工业废水跟添加的化学药剂反应时，工人控制搅拌机构移动至第一过滤框内，进行搅拌，这使得废水与化学药剂充分反应，从而使处理后的废水既满足排放的质量要求，还进一步降低了对生态环境的污染，从而达到保护人们自己的生命健康;当搅拌一定时间后，工人控制搅拌机构复位，使得二次处理的废水在第一过滤框内静置一端时间，而后通过控制出水机构将二次处理好的废水倒入至收集框内，并通过第二网框进行二次过滤，使得与化学药剂反应产生的物质被过滤掉，进而减少排放废水中的杂质，当废水全部倒入收集框内时，工人控制出水机构复位，并通过输水管把处理好的废水进行回收利用。
因为搅拌机构包括有第一连接杆、第二连接杆、电机、搅拌杆、搅拌叶片、第一滑轨、第一滑块、L型固定板、第一弹性件、第一固定板和固定块;第一连接杆一端部固接于侧板侧部，第二连接杆与第一连接杆另一端部铰接;电机固接于第二连接杆端部，搅拌杆与电机输出端传动连接，搅拌叶片等距固接于搅拌杆表面，第一滑轨固接于第二连接杆侧部，第一滑块与第一滑轨滑动连接，第一固定板固接于第一滑轨端部;第一弹性件一端部固接于第一固定板上，另一端部固接于第一滑块靠近第一固定板的底部;L型固定板固接于第一滑块侧部;固定块固接于侧板靠近第二连接杆的一侧部，且固定块上开设有与L型固定板插装配合的固定槽;当需对第一过滤框内的废水进行搅拌时，工人把L型固定板抽离固定槽，使得L型固定板沿着第一滑轨轨迹向上运动，并同时拉伸第一弹性件，此时控制第二连接杆逆时针转动90度，使得电机、搅拌叶片旋转至至第一过滤框内，L型固定板在第一弹性件弹力的作用沿着第一滑轨轨迹复位，当搅拌叶片位于第一过滤框内时，工人控制电机转动，从而带动搅拌杆及搅拌叶片转动，达到搅拌废水的效果，使得废水与添加的化学药剂充分反应，当搅拌一定时间后，工人控制电机停止运转，并通过拉动第二连接杆顺时针转动90度，从而带动搅拌叶片远离第一过滤框，使得L型固定板移动至固定槽上方，而后通过拉动L型固定板沿着第一滑轨轨迹向上运动，从而拉伸第一弹性件，在第一弹性件弹力的作用下，L型固定板沿第一滑轨轨迹向下运动插入固定槽内，达到固定第二连接杆的效果。
因为出水机构包括有第二滑轨、第二滑块、电动绕线轮、第二固定板、第二弹性件、第一拉线、移动杆和挡板;第一过滤框底部开设有出水口，电动绕线轮、第二滑轨依次固接于第一过滤框底部，第二滑块与第二滑轨滑动连接，第二固定板固接于第二滑轨靠近电动绕线轮的端部，移动杆固接于第二滑块底部;第一拉线一端部固接于第二滑块靠近第二固定板的一侧部，另一端部绕接于电动绕线轮上;第二弹性件一端部固接于第二固定板侧部，另一端部固接于移动杆靠近第二固定板的一端部;挡板固接于移动杆，且与出水口配合;当废水在第一过滤框内静置一段时间后，工人通过控制电动绕线轮顺时针转动收线，从而通过第一拉线带动第二滑块沿着第二滑轨轨迹向左运动，并同时压缩第二弹性件，进而带动挡板打开出水口，使得二次处理好的废水通过出水口收集至收集框内，当全部的废水排出后，工人控制电动绕线轮逆时针转动放线，由于第二弹性件弹力的作用，第二弹性件带动第二滑块沿着第二滑轨轨迹向右，从而带动挡板向右运动，直至挡板挡住出水口时，电动绕线轮停止转动。
因为过滤机构包括有废水管、阀门、第一网框、第二过滤框和第一拉环;第二过滤框通过第二连接板与顶板固接，废水管固接于第二过滤框远离侧板的一侧部，阀门安装在废水管上，第二过滤框远离侧板的一侧部开设有供第一网框进出的一字孔，第二过滤框内靠近侧板的一侧部开设有供第一网框放置的放置槽，第一拉环固接于第一网框远离侧板的一侧部;需对化工废水进行处理时，工人先打开阀门，使得化工废水通过废水管添加至第二过滤框内部，添加好后，工人关闭阀门，在经过第一网框过滤掉废水中含有的悬浮污染物，一次过滤好的废水就会直接添加至第一过滤框内，当第一网框上的杂物装满时，此时工人通过第一拉环将第一网框拉出放置槽，清理一次过滤废水残留在第一网框上的悬浮污染物，清理好后，工人推动第一拉环，从而带动第一网框卡入放置槽内，为下次的过滤做好准备。
因为该化工用工业废水装置还包括有第二拉线、固定杆和第二拉环;两固定杆固接于第一过滤框的顶部，第二拉环通过第二拉线与第二网框固接，且第二拉环套接于固定杆上;当第一过滤框二次处理好的废水收集至收集框内时，工人通过拉动第二拉环，从而带动第二网框远离第一过滤框，此时工人就可以清理二次过滤残留在第二网框上的过滤物，清理好后，工人把通过第二拉环把第二网框重新复位，并把第二拉环固定在固定杆上，从而达到固定第二网框的效果
本实用新型的控制方式是通过人工启动和关闭开关来控制，动力元件的接线图与电源的提供属于本领域的公知常识，并且本实用新型主要用来保护机械装置，所以本实用新型不再详细解释控制方式和接线布置。
(3)有益效果
本实用新型通过搅拌机构达到了搅拌第一过滤框内废水的效果，使得第一过滤框内的废水与化学药剂充反应，使得处理好的废水满足排放的质量要求，从而达到保护环境的效果，进而达到保护人们自身的生命健康，并且还符合了我国提出科学发展的政策;通过出水机构实现了打开出水口的效果，使得二次处理好的废水收集至收集框内部;通过过滤机构达到了过滤掉废水中含有的悬浮污染物的效果;本实用新型实现了充分过滤废水中所含有的有害物质，并且还保障了所排出的化工废水质量，从而达到了保护环境，保护人们自身的生命健康的效果。
