申请日2017.08.17
公开(公告)日2018.04.03
IPC分类号F04D7/04; F04D13/06; F04D15/00; F04D29/10
摘要
本实用新型公开了一种用于污水处理可自动调节的污水泵，包括底座、电机轴和污水吸入装置外壳，所述底座的上方设有连接座，且连接座的上方设有电机主体，所述电机轴的外表面设有，且密封圈的一侧设有机械密封，所述机械密封的一侧设有叶轮，所述污水吸入装置外壳的上方设有出水口，所述入水口内表面设有压力感应装置。本实用新型所述的一种用于污水处理可自动调节的污水泵，设有机械密封、自动变频器和压力感应装置，能够更好的防水，防止了污水渗透进电机内，造成电机短路烧毁损坏的现象的发生，同时能感应到污水水量的大小，并根据水量大小自动改变水泵的吸水功率，适用不同工作状况，带来更好的使用前景。
权利要求书

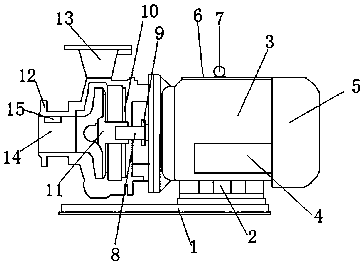

1.一种用于污水处理可自动调节的污水泵，包括底座(1)、电机轴(8)和污水吸入装置外壳(12)，其特征在于：所述底座(1)的上方设有连接座(2)，且连接座(2)的上方设有电机主体(3)，所述电机主体(3)的下方设有自动变频器(4)，且电机主体(3)的一侧设有电机后盖(5)，所述电机主体(3)的上方设有电机外壳(6)，且电机外壳(6)的外表面固定安装有搬运环(7)，所述电机轴(8)的外表面设有密封圈(9)，且密封圈(9)的一侧设有机械密封(10)，所述机械密封(10)的一侧设有叶轮(11)，所述污水吸入装置外壳(12)的上方设有出水口(13)，且污水吸入装置外壳(12)的下方设有入水口(14)，所述入水口(14)内表面设有压力感应装置(15)。
2.根据权利要求1所述的一种用于污水处理可自动调节的污水泵，其特征在于：所述入水口(14)和出水口(13)均与污水吸入装置外壳(12)固定连接。
3.根据权利要求1所述的一种用于污水处理可自动调节的污水泵，其特征在于：所述机械密封(10)的数量为两组。
4.根据权利要求1所述的一种用于污水处理可自动调节的污水泵，其特征在于：所述电机后盖(5)和电机外壳(6)固定连接。
5.根据权利要求1所述的一种用于污水 处理可自动调节的污水泵，其特征在于：所述叶轮(11)通过电机轴(8)和电机主体(3)固定连接。
说明书
一种用于污水处理可自动调节的污水泵
技术领域
本实用新型涉及污水处理设备领域，特别涉及一种用于污水处理可自动调节的污水泵。
背景技术
污水泵属于离心杂质泵的一种，具有多种形式：如潜水式和干式二种，目前最常用的潜水式为QW型潜水污水泵，最常见的干式污水泵如W型卧式污水泵和WL型立式污水泵二种。主要用于输送城市污水，粪便或液体中含有纤维。纸屑等固体颗粒的介质，通常被输送介质的温度不大于80℃。由于被输送的介质中含有易缠绕或聚束的纤维物，故该种泵流道易于堵塞，泵一旦被堵塞会使泵不能正常工作，甚至烧毁电机，从而造成排污不畅，给城市生活和环保带来严重的影响。因此，抗堵性和可靠性是污水泵优劣的重要因素。污水泵可以分为：液下污水泵、管道污水泵、潜水污水泵、立式污水泵、耐腐蚀污水泵、耐酸污水泵、自吸污水泵。这里我们要说的是一种可以自动调节的污水泵。
现有的污水泵在使用时存在一定的弊端，功率小，排污的效果差，电机容易进水损坏，同时不能根据污水量自动调节排污效率，给人们的使用带来了一定的影响，为此，我们提出一种用于污水处理可自动调节的污水泵。
实用新型内容
本实用新型的主要目的在于提供一种用于污水处理可自动调节的污水泵，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种用于污水处理可自动调节的污水泵，包括底座、电机轴和污水吸入装置外壳，所述底座的上方设有连接座，且连接座的上方设有电机主体，所述电机主体的下方设有自动变频器，且电机主体的一侧设有电机后盖，所述电机主体的上方设有电机外壳，且电机外壳的外表面固定安装有搬运环，所述电机轴的外表面设有，且密封圈的一侧设有机械密封，所述机械密封的一侧设有叶轮，所述污水吸入装置外壳的上方设有出水口，且污水吸入装置外壳的下方设有入水口，所述入水口内表面设有压力感应装置。
优选的，所述入水口和出水口均与污水吸入装置外壳固定连接。
优选的，所述机械密封的数量为两组。
优选的，所述电机后盖和电机外壳固定连接。
优选的，所述叶轮通过电机轴和电机主体固定连接。
与现有技术相比，本实用新型具有如下有益效果：该用于污水处理可自动调节的污水泵，通过电机主体通电后转动带动安装在电机轴上的叶轮高速转动，将污水通过设置在污水吸入装置外壳内的入水口将污水聚集处的污水吸入，再将污水通过出水口排出，出水口外一般连接有排污管道，在入水口内部安装有压力感应装置，压力感应装置可以感应到入水口附近污水的压力，如压力较大说明污水较多，这时自动变频器会自动调节到高频率，让电机快速的转动，加快排污的效率，机械密封是保护电机不会进水的第一道防护层，密封圈是保护电机不进水的第二道防护层，密封圈和机械密封更好的保护了电机，让电机不会因为进水短路而损坏，整个装置简单，操作方便，排污和防渗水的效果相对于传统方式更好。
