申请日2017.08.17
公开(公告)日2018.03.16
IPC分类号C02F11/10; C02F11/12
摘要

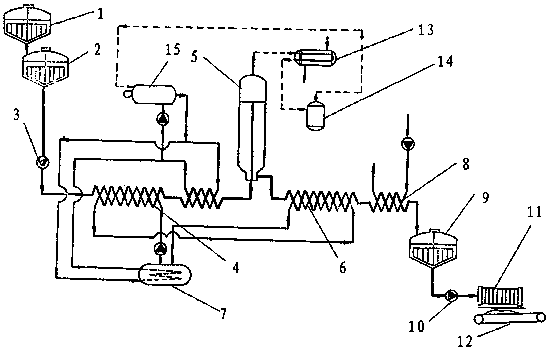

本实用新型涉及一种间接加热式污泥处理装置，包括一污泥存储槽，污泥储存槽的入口端与第一污泥浓缩槽的出口端相连通，污泥输送泵的输出端与热交换器的内管的输入端相连通，热交换器的外管循环流通有热油;第一热交换器的内管的输出端与一反应器入口端相连通;反应器的出口端与一第二热交换器的内管的输入端相连通，第二热交换器的外管循环流通有热油;第一热交换器内热油和第二热交换器内的热油经一热油循环泵相互连通;第二热交换器的内管的输出端与一污泥冷却器相连通，污泥冷却器的输出端与一第二污泥浓缩槽相连通。本实用新型的有益效果在于：污泥通过第一热交换器和第二热交换器进行加热，然后进行冷却，在第二污泥浓缩槽内进行浓缩，提高污泥的浓缩效率。
权利要求书
1.一种间接加热式污泥处理装置，其特征在于：包括一用于存储污泥的污泥存储槽，所述污泥储存槽的入口端与第一污泥浓缩槽的出口端相连通，所述污泥存储槽内的污泥经污泥输送泵输入至一第一热交换器中，所述污泥输送泵的输出端与热交换器的内管的输入端相连通，所述热交换器的外管循环流通有热油;所述第一热交换器的内管的输出端与一反应器入口端相连通;所述反应器的出口端与一第二热交换器的内管的输入端相连通，所述第二热交换器的外管循环流通有热油;所述第一热交换器内热油和第二热交换器内的热油经一热油循环泵相互连通;所述第二热交换器的内管的输出端与一污泥冷却器相连通，所述污泥冷却器的输出端与一第二污泥浓缩槽相连通。
2.根据权利要求1所述的一种间接加热式污泥处理装置，其特征在于：所述污泥存储槽内设有污泥破碎机。
3.根据权利要求1所述的一种间接加热式污泥处理装置，其特征在于：所述第二污泥浓缩槽内的污泥经一压滤泵输入至一压滤机，用于将污泥进行脱水，所述压滤机的出口端下方设有一泥饼输送机，用于将压滤后的泥饼输出。
4.根据权利要求1所述的一种间接加热式污泥 处理装置，其特征在于：所述反应器的上端还开设有一排气口，所述排气口端连通有一气体冷气器，所述气体冷气器与一气液分离器相连通。
5.根据权利要求1所述的一种间接加热式污泥处理装置，其特征在于：还包括一用于加热热油的加热炉，所述加热炉的输出端与第一热交换器的外管和第二热交换器的外管相连通。
说明书
间接加热式污泥处理装置
技术领域
本实用新型涉及一种间接加热式污泥处理装置。
背景技术
污泥是废水处理中不可避免产生的废物，污泥处理需要经过不同的污泥处理单元，包括污泥浓缩、污泥消化、污泥脱水进行处理。
发明内容
本实用新型的目的是针对以上不足之处，提供了一种间接加热式污泥处理装置，提高污泥的浓缩效率。
本实用新型解决技术问题所采用的方案是：一种间接加热式污泥处理装置，包括一用于存储污泥的污泥存储槽，所述污泥储存槽的入口端与第一污泥浓缩槽的出口端相连通，所述污泥存储槽内的污泥经污泥输送泵输入至一第一热交换器中，所述污泥输送泵的输出端与热交换器的内管的输入端相连通，所述热交换器的外管循环流通有热油;所述第一热交换器的内管的输出端与一反应器入口端相连通;所述反应器的出口端与一第二热交换器的内管的输入端相连通，所述第二热交换器的外管循环流通有热油;所述第一热交换器内热油和第二热交换器内的热油经一热油循环泵相互连通;所述第二热交换器的内管的输出端与一污泥冷却器相连通，所述污泥冷却器的输出端与一第二污泥浓缩槽相连通。
进一步的，所述污泥存储槽内设有污泥破碎机。
进一步的，所述第二污泥浓缩槽内的污泥经一压滤泵输入至一压滤机，用于将污泥进行脱水，所述压滤机的出口端下方设有一泥饼输送机，用于将压滤后的泥饼输出。
进一步的，所述反应器的上端还开设有一排气口，所述排气口端连通有一气体冷气器，所述气体冷气器与一气液分离器相连通。
进一步的，还包括一用于加热热油的加热炉，所述加热炉的输出端与第一热交换器和第二热交换器的外管相连通。
与现有技术相比，本实用新型有以下有益效果：从第一污泥浓缩槽输出的污泥通过第一热交换管、反应器和第二热交换器，然后输入至第二污泥浓缩槽再进行浓缩;污泥在热交换器中输送不会造成污泥堵塞以及磨损，通过第一热交换器和第二热交换器进行加热，提高浓缩的效率。
