申请日2017.08.17
公开(公告)日2018.04.10
IPC分类号C02F9/02; B01D36/04
摘要
本实用新型公开了一种玻璃磨边废水处理设备，包括废水处理设备主体，所述废水处理设备主体左端的顶部设有废水进入管，所述废水处理设备主体的内部设有废水沉淀箱，所述挡流板的右侧设有高压喷淋头，所述固定体之间设有玻璃废料沉积斗，所述电磁阀的下方设有斜槽，所述废水处理设备主体内部的右侧设有废水过滤箱，所述废水过滤箱的内部设有多介质过滤层和过滤膜装置，所述多介质过滤层包括活性炭、细砂石和过滤棉，所述过滤膜装置包括过滤膜安装框、滑动条和过滤膜，所述废水过滤箱的右端设有检修门，所述检修门的下方设有排水管，所述废水处理设备主体的底端固定有支撑脚。该玻璃磨边废水处理设备结构简单，使用方便，处理高效。
权利要求书

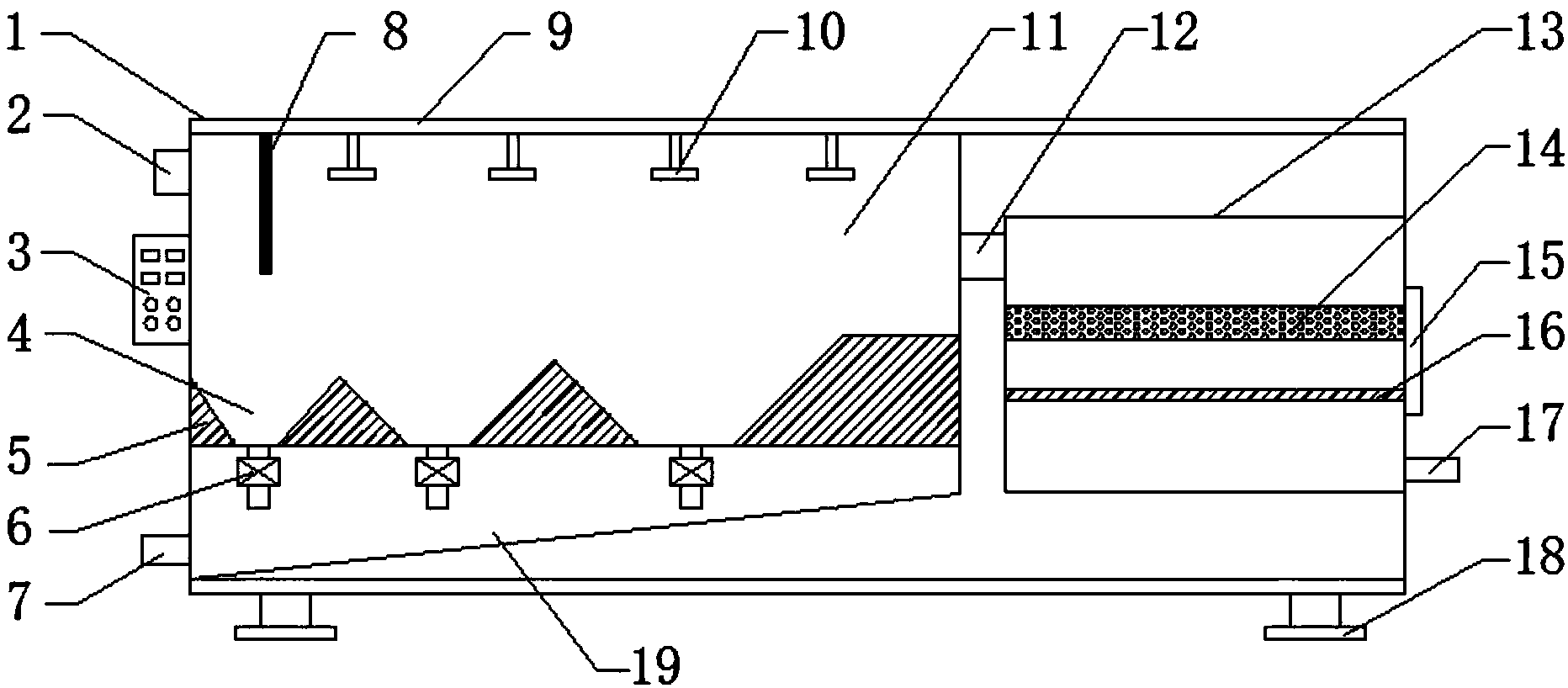

1.一种玻璃磨边废水处理设备，包括废水处理设备主体(1)，其特征在于：所述废水处理设备主体(1)的表面设有设备外壳(9)，所述废水处理设备主体(1)左端的顶部设有废水进入管(2)，所述废水进入管(2)的下方设有控制面板(3)，所述废水处理设备主体(1)的内部设有废水沉淀箱(11)，所述废水沉淀箱(11)的顶端固定有挡流板(8)，所述挡流板(8)的右侧设有高压喷淋头(10)，所述废水沉淀箱(11)的底端固定有固定体(5)，所述固定体(5)之间设有玻璃废料沉积斗(4)，所述玻璃废料沉积斗(4)的底端设有电磁阀(6)，所述电磁阀(6)的下方设有斜槽(19)，所述斜槽(19)的左端设有排污管(7);
所述废水处理设备主体(1)内部的右侧设有废水过滤箱(13)，且废水过滤箱(13)通过连接管(12)与废水沉淀箱(11)连接，所述废水过滤箱(13)的内部设有多介质过滤层(14)和过滤膜装置(16)，且过滤膜装置(16)设置在多介质过滤层(14)的下方，所述多介质过滤层(14)包括活性炭(141)、细砂石(142)和过滤棉(143)，所述细砂石(142)设置在活性炭(141)的上方，所述过滤棉(143)设置在活性炭(141)的下方，所述过滤膜装置(16)包括过滤膜安装框(161)、滑动条(162)和过滤膜(163)，所述过滤膜安装框(161)设置在过滤膜(163)的外侧，所述滑动条(162)设置在过滤膜安装框(161)的外侧，所述废水 过滤箱(13)的右端设有检修门(15)，所述检修门(15)的下方设有排水管(17)，所述废水处理设备主体(1)的底端固定有支撑脚(18)。
2.根据权利要求1所述的一种玻璃磨边废水处理设备，其特征在于：所述控制面板(3)通过电线与电磁阀(6)和高压喷淋头(10)电性连接。
3.根据权利要求1所述的一种玻璃磨边废水处理设备，其特征在于：所述连接管(12)的表面设有密封垫。
4.根据权利要求1所述的一种玻璃磨边废水处理设备，其特征在于：所述支撑脚(18)设有4个，且4个支撑脚(18)均匀分布在废水处理设备主体(1)的底端表面。
5.根据权利要求1所述的一种玻璃磨边废水处理设备，其特征在于：所述玻璃废料沉积斗(4)设有3个，且玻璃废料沉积斗(4)的下方均设有电磁阀(6)。
6.根据权利要求1所述的一种玻璃磨边废水处理设备，其特征在于：所述废水过滤箱(13)的内部设有滑槽，且废水过滤箱(13)通过滑槽与过滤膜装置(16)滑动连接。
说明书
一种玻璃磨边废水处理设备
技术领域
本实用新型属于废水处理技术领域，具体涉及一种玻璃磨边废水处理设备。
背景技术
在玻璃进行磨边时，会产生废水，通常需要对废水进行处理，现有的玻璃磨边废水处理设备处理效率较低，成本较高，因此我们需要一款新型的玻璃磨边废水处理设备，来满足人们的需求。
实用新型内容
本实用新型的目的在于提供一种玻璃磨边废水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种玻璃磨边废水处理设备，包括废水处理设备主体，所述废水处理设备主体的表面设有设备外壳，所述废水处理设备主体左端的顶部设有废水进入管，所述废水进入管的下方设有控制面板，所述废水处理设备主体的内部设有废水沉淀箱，所述废水沉淀箱的顶端固定有挡流板，所述挡流板的右侧设有高压喷淋头，所述废水沉淀箱的底端固定有固定体，所述固定体之间设有玻璃废料沉积斗，所述玻璃废料沉积斗的底端设有电磁阀，所述电磁阀的下方设有斜槽，所述斜槽的左端设有排污管;
所述废水处理设备主体内部的右侧设有废水过滤箱，且废水过滤箱通过连接管与废水沉淀箱连接，所述废水过滤箱的内部设有多介质过滤层和过滤膜装置，且过滤膜装置设置在多介质过滤层的下方，所述多介质过滤层包括活性炭、细砂石和过滤棉，所述细砂石设置在活性炭的上方，所述过滤棉设置在活性炭的下方，所述过滤膜装置包括过滤膜安装框、滑动条和过滤膜，所述过滤膜安装框设置在过滤膜的外侧，所述滑动条设置在过滤膜安装框的外侧，所述废水过滤箱的右端设有检修门，所述检修门的下方设有排水管，所述废水处理设备主体的底端固定有支撑脚。
优选的，所述控制面板通过电线与电磁阀和高压喷淋头电性连接。
优选的，所述连接管的表面设有密封垫。
优选的，所述支撑脚设有4个，且4个支撑脚均匀分布在废水处理设备主体的底端表面。
优选的，所述玻璃废料沉积斗设有3个，且玻璃废料沉积斗的下方均设有电磁阀。
优选的，所述废水过滤箱的内部设有滑槽，且废水过滤箱通过滑槽与过滤膜装置滑动连接。
本实用新型的技术效果和优点：该玻璃磨边废水处理设备结构简单，使用方便，处理高效;废水沉淀箱和玻璃废料沉积斗的设置能够将废水中的废料进行充分的沉淀，而且不影响废水在处理过程中的正常流动，有利于提高处理效率，保证处理质量;废水过滤箱的设置能够进一步的对废水进行过滤处理，通过多介质过滤层和过滤膜装置的作用提供了废水过滤的质量。
