申请日2017.08.17
公开(公告)日2018.04.06
IPC分类号C02F11/00; C02F11/12
摘要
本实用新型涉及一种污泥过滤沉淀一体化处理装置，包括一浓缩池，污水处理池中的剩余泥经污泥输送泵输入至所述浓缩池;还包括与所述浓缩池相连通的调理池以及与调理池相连通的过滤沉淀筒，所述浓缩池中设有污泥搅拌机，经搅拌后的污泥输入至所述调理池，所述过滤沉淀筒内上下依次设有改性纤维球填料和悬浮球填料;所述过滤沉淀筒上方设有一排水口，所述过滤沉淀筒下方设有一排泥管;所述排泥管与一污泥压榨机相连通。本实用新型的有益效果在于：对污泥进行分解、过滤和沉淀后，通过污泥压榨机进行压块，排出污泥块。
权利要求书
1.一种污泥过滤沉淀一体化处理装置，其特征在于：包括一浓缩池，污水处理池中的剩余泥经污泥输送泵输入至所述浓缩池;还包括与所述浓缩池相连通的调理池以及与调理池相连通的过滤沉淀筒，所述浓缩池中设有污泥搅拌机，经搅拌后的污泥输入至所述调理池，所述过滤沉淀筒内上下依次设有改性纤维球填料和悬浮球填料;所述过滤沉淀筒上方设有一排水口，所述过滤沉淀筒下方设有一排泥管;所述排泥管与一污泥压榨机相连通。
2.根据权利要求1所述的污泥过滤沉淀一体化处理装置，其特征在于：所述改性纤维球填料和悬浮球填料设置于一填料架上，所述填料架与所述过滤沉淀筒内壁固定。
3.根据权利要求1所述的污泥过滤沉淀一体化处理装置，其特征在于：所述调理池内容置有调理药剂。
4.根据权利要求1所述的污泥过滤沉淀一体化处理装置，其特征在于：所述浓缩池内呈倒梯形状，并且所述污泥搅拌机设置于浓缩池内中部。
5.根据权利要求1所述的污泥 过滤沉淀一体化处理装置，其特征在于：所述排泥管还经一排泥支管与所述调理池相连通。
6.根据权利要求5所述的污泥过滤沉淀一体化处理装置，其特征在于：所述排泥管和排泥支管上分别设有高压输送泵。
说明书
污泥过滤沉淀一体化处理装置
技术领域
本实用新型涉及一种污泥过滤沉淀一体化处理装置。
背景技术
污泥作为污水处理的副产物，污泥成分复杂，除了含有大量的水分外，还包含有机物质、重金属及一些磷、氮等营养元素，污泥的直接排放易导致环境衰败，也造成了资源浪费。
发明内容
本实用新型的目的是针对以上不足之处，提供了一种污泥过滤沉淀一体化处理装置，实现污泥过滤沉淀处理。

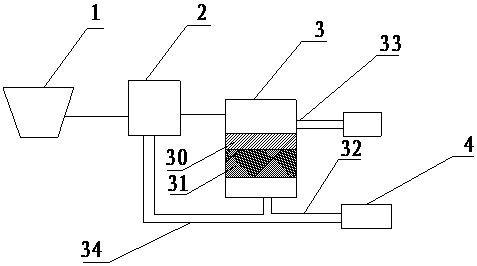

本实用新型解决技术问题所采用的方案是：一种污泥过滤沉淀一体化处理装置，包括一浓缩池，污水处理池中的剩余泥经污泥输送泵输入至所述浓缩池;还包括与所述浓缩池相连通的调理池以及与调理池相连通的过滤沉淀筒，所述浓缩池中设有污泥搅拌机，经搅拌后的污泥输入至所述调理池，所述过滤沉淀筒内上下依次设有改性纤维球填料和悬浮球填料;所述过滤沉淀筒上方设有一排水口，所述过滤沉淀筒下方设有一排泥管;所述排泥管与一污泥压榨机相连通。
进一步的，所述改性纤维球填料和悬浮球填料设置于一填料架上，所述填料架与所述过滤沉淀筒内壁固定。
进一步的，所述调理池内容置有调理药剂。
进一步的，所述浓缩池内呈倒梯形状，并且所述污泥搅拌机设置于浓缩池内中部。
进一步的，所述排泥管还经一排泥支管与所述调理池相连通。
进一步的，所述排泥管和排泥支管上分别设有高压输送泵。
与现有技术相比，本实用新型有以下有益效果：本实用新型用于对污水中的污泥进行分解、过滤和沉淀后，通过污泥压榨机进行压块，排出污泥块，用于后续的建筑使用。
