申请日2017.08.17
公开(公告)日2018.04.10
IPC分类号C02F3/32
摘要
本实用新型提供一种土地生态利用型污水处理装置。所述土地生态利用型污水处理装置包括种植床体及床体填料，所述床体填料设于所述种植床体上，所述种植床体包括污水进水管及排水出水管，所述污水进水管及所述排水出水管分别设于所述种植床体两端，所述污水进水管及所述排水出水管端部均设于近所述种植床体相对底端的空间。本实用新型提供的一种土地生态利用型污水处理装置采用在种植床体上进行植物种植的方式，将污水进行植物吸收处理，生化利用污水中营养，同时净化污水，有利于节能减排，利于废物利用。
权利要求书
1.一种土地生态利用型污水处理装置，其特征在于，包括种植床体及床体填料，所述床体填料设于所述种植床体上，所述种植床体包括污水进水管及排水出水管，所述污水进水管及所述排水出水管分别设于所述种植床体两端，所述污水进水管及所述排水出水管端部均设于近所述种植床体相对底端的空间。
2.根据权利要求1中所述的土地生态利用型污水处理装置，其特征在于，所述床体填料包括陶粒层、纱窗网及种植土，所述陶粒层、所述纱窗网及所述种植土依次相对由下至上重叠设置。
3.根据权利要求1中所述的土地生态利用型污水 处理装置，其特征在于，所述种植床体包括床体、挡板及水体通道，所述挡板设于所述床体周围，且与所述床体垂直设置，所述水体通道设于所述挡板上。
4.根据权利要求2中所述的土地生态利用型污水处理装置，其特征在于，所述陶粒层包括50-60mm粒径陶粒层、30-40mm粒径陶粒层及10-20mm粒径陶粒层，所述50-60mm粒径陶粒层、30-40mm粒径陶粒层及10-20mm粒径陶粒层依次相对由下至上重叠设置。
5.根据权利要求4中所述的土地生态利用型污水处理装置，其特征在于，所述陶粒层厚度为400mm，所述50-60mm粒径陶粒层、30-40mm粒径陶粒层及10-20mm粒径陶粒层厚度均为400mm。
6.根据权利要求2中所述的土地生态利用型污水处理装置，其特征在于，所述纱窗网为200目的纱窗网。
7.根据权利要求2中所述的土地生态利用型污水处理装置，其特征在于，所述种植土厚度为300mm。
8.根据权利要求1中所述的土地生态利用型污水处理装置，其特征在于，所述种植床体数量为多个，多个所述种植床体串联连接。
说明书
土地生态利用型污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种土地生态利用型污水处理装置。
背景技术
生活污水主要是人类生活中使用的各种厨房用水、洗涤用水和卫生间用水所产生的排放水，多为无毒的无机盐类。人类生活过程中产生的污水，是水体的主要污染源之一。主要是粪便和洗涤污水。
城市每人每日排出的生活污水量为150—400L，其量与生活水平有密切关系。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。总的特点是含氮、含硫和含磷高,在厌氧细菌作用下，易生恶臭物质。
现有生活污水处理设备多为利用物理或化学装置进行污水处理，污水处理效果不好，影响环境污染。
实用新型内容
为解决现有生活污水处理设备利用物理或化学装置进行污水处理，污水处理效果不好，污染环境的技术问题，本实用新型提供一种生化污水处理，污水处理效果好，不污染环境的土地生态利用型污水处理装置。

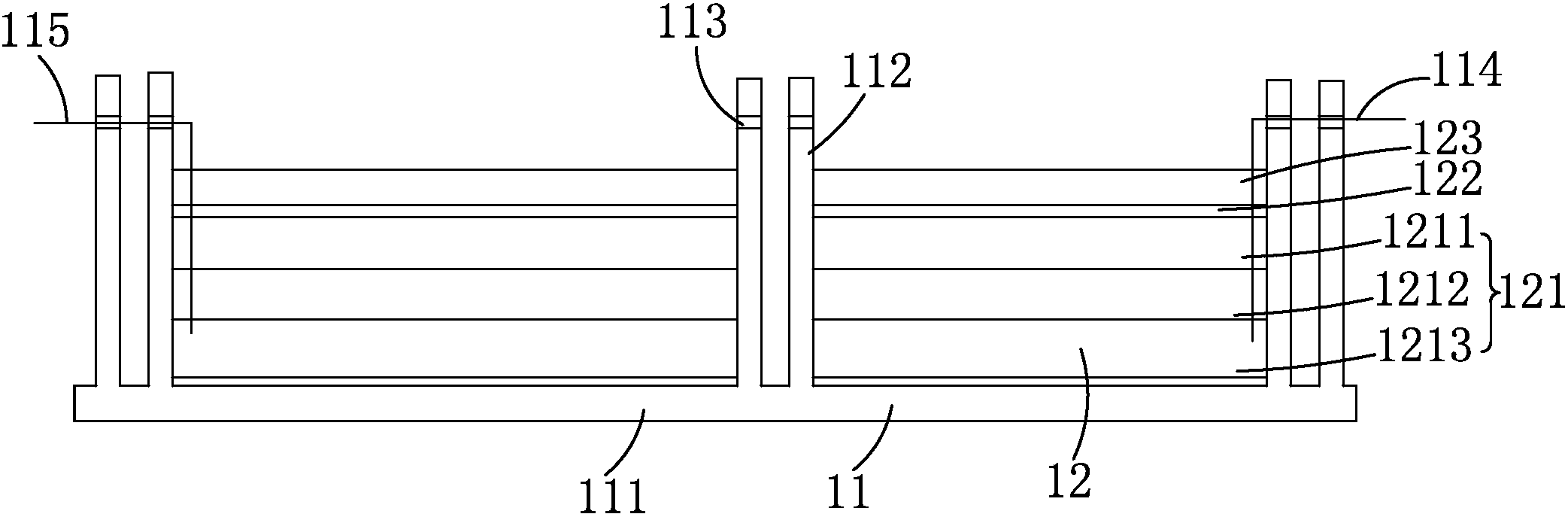

本实用新型提供的土地生态利用型污水处理装置包括种植床体及床体填料，所述床体填料设于所述种植床体上，所述种植床体包括污水进水管及排水出水管，所述污水进水管及所述排水出水管分别设于所述种植床体两端，所述污水进水管及所述排水出水管端部均设于近所述种植床体相对底端的空间。
在本实用新型提供的土地生态利用型污水处理装置一种较佳实施例中，所述床体填料包括陶粒层、纱窗网及种植土，所述陶粒层、所述纱窗网及所述种植土依次相对由下至上重叠设置。
在本实用新型提供的土地生态利用型污水处理装置一种较佳实施例中，所述种植床体包括床体、挡板及水体通道，所述挡板设于所述床体周围，且与所述床体垂直设置，所述水体通道设于所述挡板上。
在本实用新型提供的土地生态利用型污水处理装置一种较佳实施例中，所述陶粒层包括50-60mm粒径陶粒层、30-40mm粒径陶粒层及10-20mm粒径陶粒层，所述50-60mm粒径陶粒层、30-40mm粒径陶粒层及10-20mm粒径陶粒层依次相对由下至上重叠设置。
在本实用新型提供的土地生态利用型污水处理装置一种较佳实施例中，所述陶粒层厚度为400mm，所述50-60mm粒径陶粒层、 30-40mm粒径陶粒层及10-20mm粒径陶粒层厚度均为400mm。
在本实用新型提供的土地生态利用型污水处理装置一种较佳实施例中，所述纱窗网为200目的纱窗网。
在本实用新型提供的土地生态利用型污水处理装置一种较佳实施例中，所述种植土厚度为300mm。
在本实用新型提供的土地生态利用型污水处理装置一种较佳实施例中，所述种植床体数量为多个，多个所述种植床体串联连接。
本实用新型的土地生态利用型污水处理装置具有如下有益效果：
采用在种植床体上进行植物种植的方式，将污水进行植物吸收处理，生化利用污水中营养，同时净化污水，有利于节能减排，利于废物利用，生化污水处理，污水处理效果好，不污染环境。在使用时，污水通过所述污水进水管及排水出水管导入污水并排出净化水，污水在床体填料里经过多层陶粒层的污泥吸收结构将污泥吸收处理。所述纱窗网可将大颗粒污泥隔离开。整个结构设计合理，污泥处理效果好，结构简单易实施，节约污水处理成本。
