公开(公告)日1997.09.03
IPC分类号F04B49/06
摘要
本发明涉及一种用以控制污水泵站中泵的停止的方法。根据本发明，供给电动机的电流被控制成使泵在特定时间内运转，直到液位下降到泵开始吸入空气为止。
権利要求書
1.一种用以控制间歇运转的电动机停止的方法，该电动机例如是用 于设置在一污水泵站中的潜水泵的驱动电动机，电动机的启动和停止取决 于泵站中的水位或者可测量到的任何其它电参数的电流消耗量，当水位下 降到电动机的上部时，电动机被正常停止，其特征在于：在确定的时间， 例如每天一次或数次或在泵起动一定次数后实行下降抽吸至较低的液位， 直至泵或泵组开始吸入空气。
2.如权利要求1所述的用以控制间歇运转的电动机停止的方法，其 特征在于：停止是由电流的绝对值、所述值的变化或急剧变化来控制的。
3.如权利要求1所述的用以控制间歇运转的电动机停止的方法，其 特征在于：停止是由电动机的能量消耗的变化来控制的。
说明书
用于污水泵站抽水的控制方法
本发明涉及一种控制污水泵站中泵或泵组的启动和停止的方法，该泵 为潜水式泵。
这种型式的泵包括一个具有污水入口的水箱和一个或多个电动泵，这 些电动泵设置在水箱的下部。泵/泵组与将抽出的水输出的压力管相连 接。
使用泵时很重要的一点是要尽可能地避免无水运转，因为那样会增加 磨损和能量损耗。这样做还有一个好处是，可让周围的水来冷却电机，这 意味着当水位已下降到水泵的上部时泵被正常停机。
使泵/泵组启动和停止的脉冲可借助于设置在水箱中不同液位的液位 开关或监测耗电量的装置获得。这些不同的系统可能会使包含至少两台泵 的水箱中的泵组交替工作， 而且如果由流入水箱中的大流量或小流量使前 一操作循环加长或缩短，还可以早些或晚些触发起动。可与瑞士专利46 9,408和420,788相比较。
当水位达到泵的上部时使泵自动停止带来的缺点是污泥和其它污染物 易于聚集在水箱的下部空间内而使水箱难于排空。这些污染物容易粘附在 泵的叶轮上，由此使得需要有频繁的技术保养周期。目前向小型泵站的发 展使这些问题更突出。解决这一严重情况的通常办法是由脱开自动控制而 使泵反转。
本发明的目的是借助于在权利要求书中所述的方法来使可引起操作停 止的污染物聚集的危险减少。这个系统被称为APF，并主要用于两个 泵，该系统与普通系统并联，并这样设置，即如果任何系统指示运行的话， 则一个泵就运行。

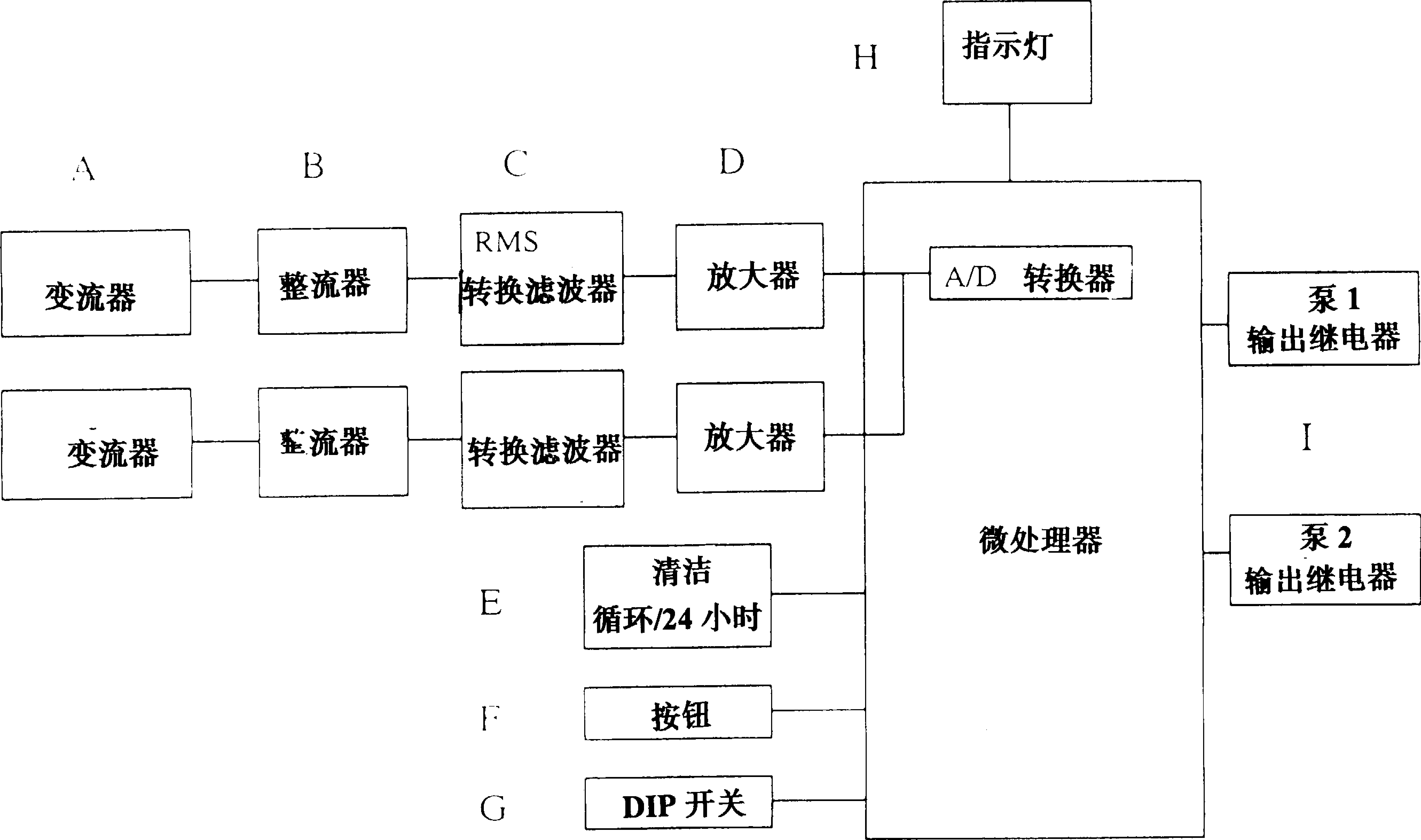

普通系统通常控制泵组的启动和停止。APF系统则测量经过变流器 的电流并记录正常的耗电量。这样可获得和贮存每个泵的参考值。
在特定时间，例如每天一次或数次，使APF按程序操作，取代普通 系统进行控制。然后，一泵继续运转，直到水位已到达使泵吸入空气的泵 的入口。此后，耗电量下降，在相对于预先贮存的参考值偏离了一定程度 以后，使泵停止运转。可以与瑞士专利No.469,408相比较。
这样，保留在水箱中的水量减为最少，由此使留下来的污染物的量也 最少。此外，还可破坏在壁面上和泵上的沉淀和层物，而且也能更容易地 被泵出。
如何能经常地连续抽吸到前述的低液位的问题取决于当地的情况，即 主要取决于水中污染物的数量。在一定的情况下，这种操作应该每小时进 行一次。有时，每天一次就可能足够了。这种操作也可在一定次数的正常 停止后进行。将用于获得这种功能的设备设计成可选择多种变换形式。
