申请日2017.08.17
公开(公告)日2018.07.20
IPC分类号B65D90/10
摘要
本实用新型公开一种大型储罐油污水切换装置，主要由盖体(1)及主体(2)组成，所述盖体主要由防水沿(3)、导流口(4)组成，所述主体主要由面板(5)、引流口(7)及折弯挡板组成，所述盖体扣合在主体上方，并可旋转移动。本实用新型在充分了解大型储罐油污水接收装置的使用情况后，重新设计其外形结构，改变工作原理，从而只需单人旋转盖体，就能实现油污水切换功能;在增加防水沿、导流口后，能有效控制水花引流至指定方向，方便操作，不仅能解决原装置水花分散洒落，不易操作问题，还能解决因地基沉降，原装置发生位移问题及原装置腐蚀严重、使用寿命短等问题。
权利要求书

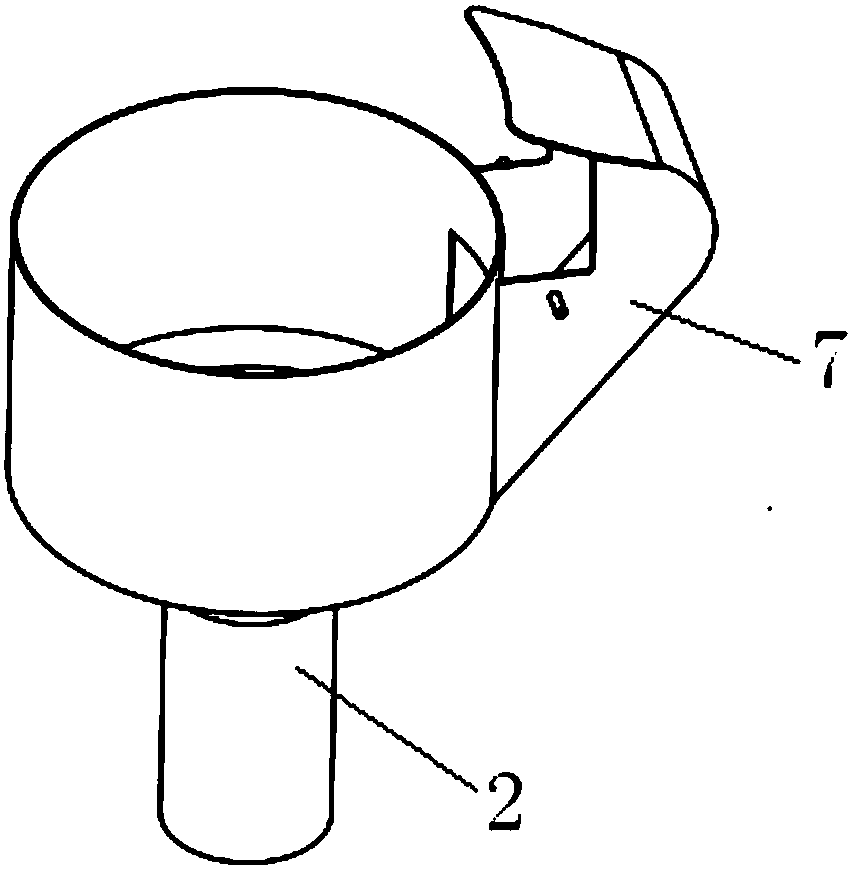

1.一种大型储罐油污水切换装置，其特征在于，主要由盖体(1)及主体(2)组成，所述盖体主要由防水沿(3)、导流口(4)组成，所述主体主要由折弯挡板(7)、面板(5)及引流口组成，所述盖体扣合在主体上方，并可旋转移动。
2.如权利要求1所述的大型储罐油污水切换装置，其特征在于，所述面板与主体通过螺柱连接，外加蝴蝶罗盘及平垫，主体一侧设置固定导轨(9)，面板可沿固定导轨上下开合盖体的导流口。
3.如权利要求2所述的大型储罐油污水 切换装置，其特征在于，所述折弯挡板设置在主体的面板前，所述折弯挡板挡住从盖体的导流口流出的油污水。
4.如权利要求1-3之一所述的大型储罐油污水切换装置，其特征在于，所述盖体的导流口邻边设置固定销孔(8)，主体的折弯挡板上与盖体上的固定销对应部位也设置固定销，盖体与主体通过固定销连接。
5.如权利要求4所述的大型储罐油污水切换装置，其特征在于，所述主体的引流口设置在主体的中心部位，引流口上设置过滤网。
6.如权利要求4所述的大型储罐油污水切换装置，其特征在于，所述主体最上沿焊接3mm厚U型紫铜包边。
7.如权利要求4所述的大型储罐油污水切换装置，其特征在于，所述盖体还包括两个把手(6)，所述把手具有弧度，可上下弯曲，及水平固定。
8.如权利要求4所述的大型储罐油污水切换装置，其特征在于，所述盖体及主体的材质为304号不锈钢。
9.如权利要求8所述的大型储罐油污水切换装置，其特征在于，所述盖体的厚度为3mm。
说明书
一种大型储罐油污水切换装置
技术领域
本实用新型涉及一种大型储罐油污水切换装置，该装置用于石化仓储领域。
背景技术
储罐油污水排水接收装置为储罐中央排水出口的接收装置，长期在露天环境下使用，为开放式接口，内部含油污水长期受侵蚀。目前在役的排水接收装置为碳钢制作，储罐大修周期为7年，而在实际使用过程中，往往不满 7年，该装置因腐蚀严重，无法正常使用。又因该装置安装于储罐散水层处，距离储罐过近，如单独动火检修，安全风险过大。储罐经多年运营使用，库区地基会发生不均匀沉降，导致储罐中央排水出水口与排水接收装置发生位移，目前在役的接收装置无法应对该情况。最新《石油储备库设计规范》规定“油罐脱水排水井上沿高度不应低于罐组地面0.8m”，而在建罐时无该要求，导致目前在役的装置均无法满足该规定。在役装置的主体仅是单纯的漏斗型、盖体仅是单纯拱顶型，无其他任何设计，该装置使用时，需人员靠近作业，而未经改造前水花分散洒落，极不便于操作，易沾湿衣裤。
实用新型内容
本实用新型提供一种大型储罐油污水切换装置，通过重新设计其外形结构，改变工作原理，在设计增加防水沿、导流口后，能有效控制水花引流至指定方向，方便操作。选用不锈钢材料制作，增强抗腐蚀性，且仅需要旋转盖体至指定角度，便可实现油污水与清洁水之间的排放切换，降低劳动作业强度解决原装置水花分散洒落，不易操作问题。
本实用新型为解决上述技术问题所采用的技术方案如下：
一种大型储罐油污水切换装置，主要由盖体和主体组成，所述盖体主要由防水沿、导流口组成，所述主体主要由折弯挡板、面板及引流口组成，所述盖体扣合在主体上方，并可旋转移动。
进一步，所述面板与主体通过螺柱连接，外加蝴蝶罗盘及平垫，主体一侧设置固定导轨，面板可沿固定导轨上下开合盖体的导流口。
进一步，所述折弯挡板设置在主体的面板前，所述折弯挡板挡住从盖体的导流口流出的油污水。
进一步，所述盖体的导流口邻边设置固定销孔，主体的折弯挡板上与盖体上的固定销对应部位也设置固定销，盖体与主体通过固定销连接。
进一步，所述主体的引流口设置在主体的中心部位，引流口上设置过滤网。
进一步，所述主体最上沿焊接3mm厚U型紫铜包边。
进一步，所述盖体还包括两个把手，所述把手具有弧度，可上下弯曲，及水平固定。
进一步，所述盖体及主体的材质为304号不锈钢。
再进一步，所述盖体厚度为3mm。
本实用新型的有益效果在于：本实用新型在充分了解大型储罐油污水接收装置的使用情况后，重新设计其外形结构，改变工作原理，从而只需单人旋转盖体，就能实现油污水切换功能;在增加防水沿、导流口后，能有效控制水花引流至指定方向，方便操作，不仅能解决原装置水花分散洒落，不易操作问题，还能解决因地基沉降，原装置发生位移问题及原装置腐蚀严重、使用寿命短等问题。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。
