申请日2017.08.17
公开(公告)日2018.04.20
IPC分类号C02F1/461
摘要
电解法污水处理装置。涉及污水处理装置，尤其涉及电解法污水处理装置。结构紧凑、调节方便、减少材料消耗、避免污泥产生、提高污水处理效率。固定设置在电解槽的槽体内，其特征在于，包括若干分别竖向间隔排列的阳极板和阴极板，若干所述阳极板与阴极板通过若干横向设置的可调节支架连接，并设于所述可调节支架的底部。本实用新型具有结构紧凑、调节方便、减少材料消耗、避免污泥产生、提高污水处理效率的特点。
权利要求书
1.电解法污水处理装置，固定设置在电解槽的槽体内，其特征在于，包括若干分别竖向间隔排列的阳极板和阴极板，若干所述阳极板与阴极板通过若干横向设置的可调节支架连接，并设于所述可调节支架的底部。
2.根据权利要求1所述的电解法污水处理装置，其特征在于，所述可调节支架包括横杆、阳极板连接杆和阴极板连接杆;所述阳极板连接杆设于所述横杆与阳极板之间，通过铰接的方式分别与所述横杆和阳极板连接;所述阴极板连接杆设于所述横杆与阴极板之间，通过铰接的方式分别与所述横杆和阳极板连接;所述阴极板连接杆的两端分别与相邻侧的阳极板连接杆的端部铰接。
3.根据权利要求1所述的电解法污水处理装置，其特征在于，所述阳极板为钛网。
4.根据权利要求1所述的电解法污水处理装置，其特征在于，所述阴极板为钛板。
5.根据权利要求1所述的电解法污水处理装置，其特征在于，所述槽体的底部设有固定连接的曝气管。
说明书
电解法污水处理装置
技术领域
本实用新型涉及污水处理装置，尤其涉及电解法污水 处理装置。
背景技术
由于环境污染日益受到重视，随着《中华人民共和国环境保护法》(2015)的实施，污水处理标准越来越严格，规模越来越大，以电解法进行污水处理已经日益成为污水处理工艺中的重要组成部分。
电解法是应用电解的原理，使废水中有害成分通过电解过程在阴、阳两极分别反生氧化和还原反应，从而转化为无害化物质的过程。传统电解法运用铁板与碳板作为电极固定于电解池中，在实际运用过程中由于电极板固定于电解池中，无法通过调整电极板之间的距离来加强电解的功效;而且传统电解过程中铁板发生消耗，形成大量的物化污泥，不仅带来使用成本的提升，而且产生的大量物化污泥给企业带来固废处理的压力。
实用新型内容
本实用新型针对以上问题，提供了一种结构紧凑、调节方便、减少材料消耗、避免污泥产生、提高污水处理效率的电解法污水处理装置。

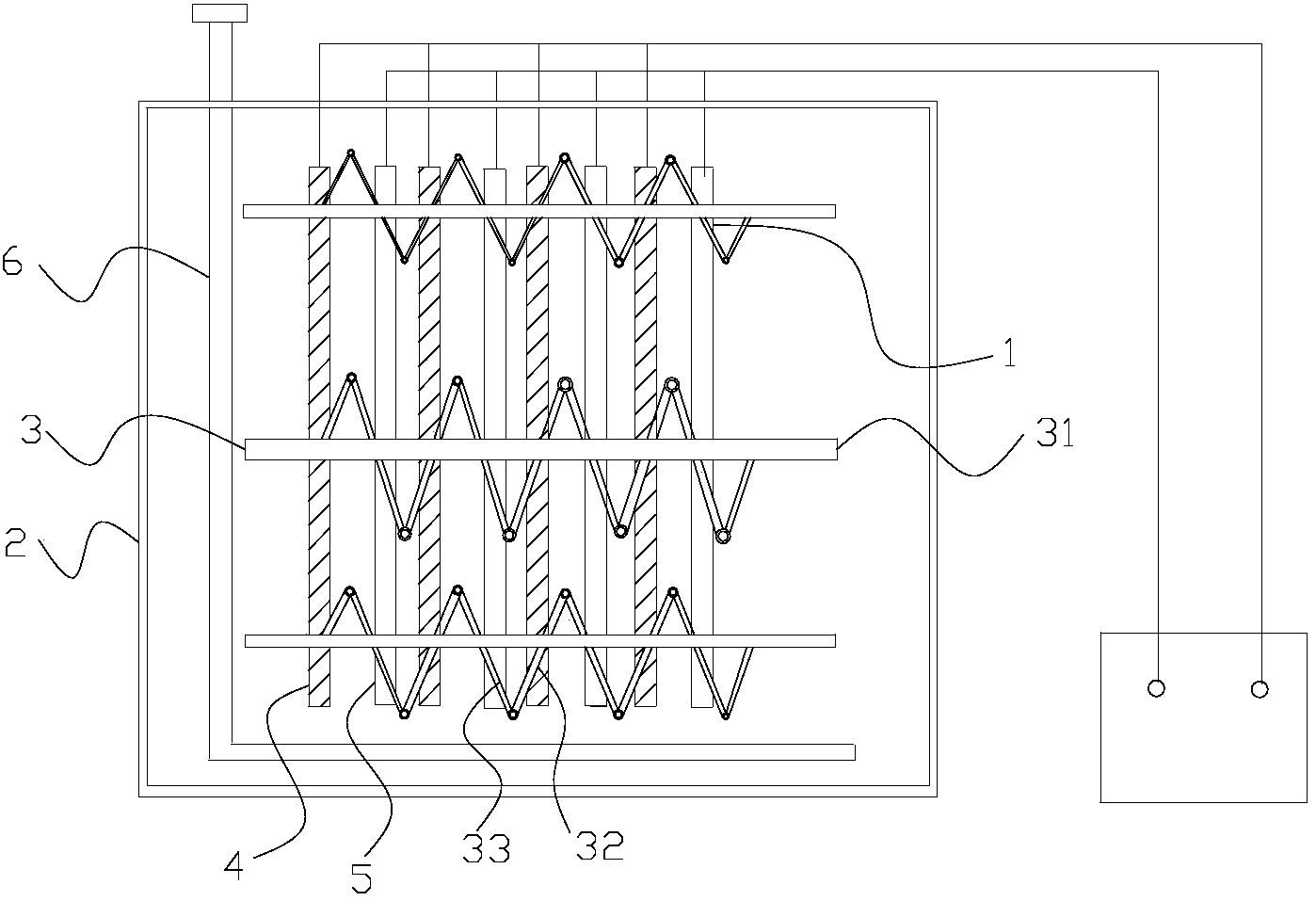

本实用新型的技术方案是：固定设置在电解槽的槽体内，其特征在于，包括若干分别竖向间隔排列的阳极板和阴极板，若干所述阳极板与阴极板通过若干横向设置的可调节支架连接，并设于所述可调节支架的底部。
所述可调节支架包括横杆、阳极板连接杆和阴极板连接杆;所述阳极板连接杆设于所述横杆与阳极板之间，通过铰接的方式分别与所述横杆和阳极板连接;所述阴极板连接杆设于所述横杆与阴极板之间，通过铰接的方式分别与所述横杆和阳极板连接;所述阴极板连接杆的两端分别与相邻侧的阳极板连接杆的端部铰接。
所述阳极板为钛网。
所述阴极板为钛板。
所述槽体的底部设有固定连接的曝气管。
本实用新型通过可调节支架实现阴极板与阳极板之间的距离调节，提高污水处理效率;阴极板与阳极板分别采用钛板和钛网，通过钛的特性，减少材料消耗，避免污泥的产生，实现运行成本和维护成本的降低。本实用新型具有结构紧凑、调节方便、减少材料消耗、避免污泥产生、提高污水处理效率的特点。
