申请日2017.08.17
公开(公告)日2018.04.17
IPC分类号C02F1/32; C02F9/08
摘要
一种环保的水利工程领域污水紫外线自动杀菌设备，包括壳体装置、收容于所述壳体装置内的第一过滤装置、位于所述第一过滤装置上方的第二过滤装置、位于所述第二过滤装置上方的盖板装置、设置于所述盖板装置上的推动装置。本实用新型能够对污水进行充分的杀菌，杀菌效果显著，并且可以防止固体杂质挡住紫外线，以便实现对污水的杀菌效果，以达到对污水杀菌的目的。
权利要求书

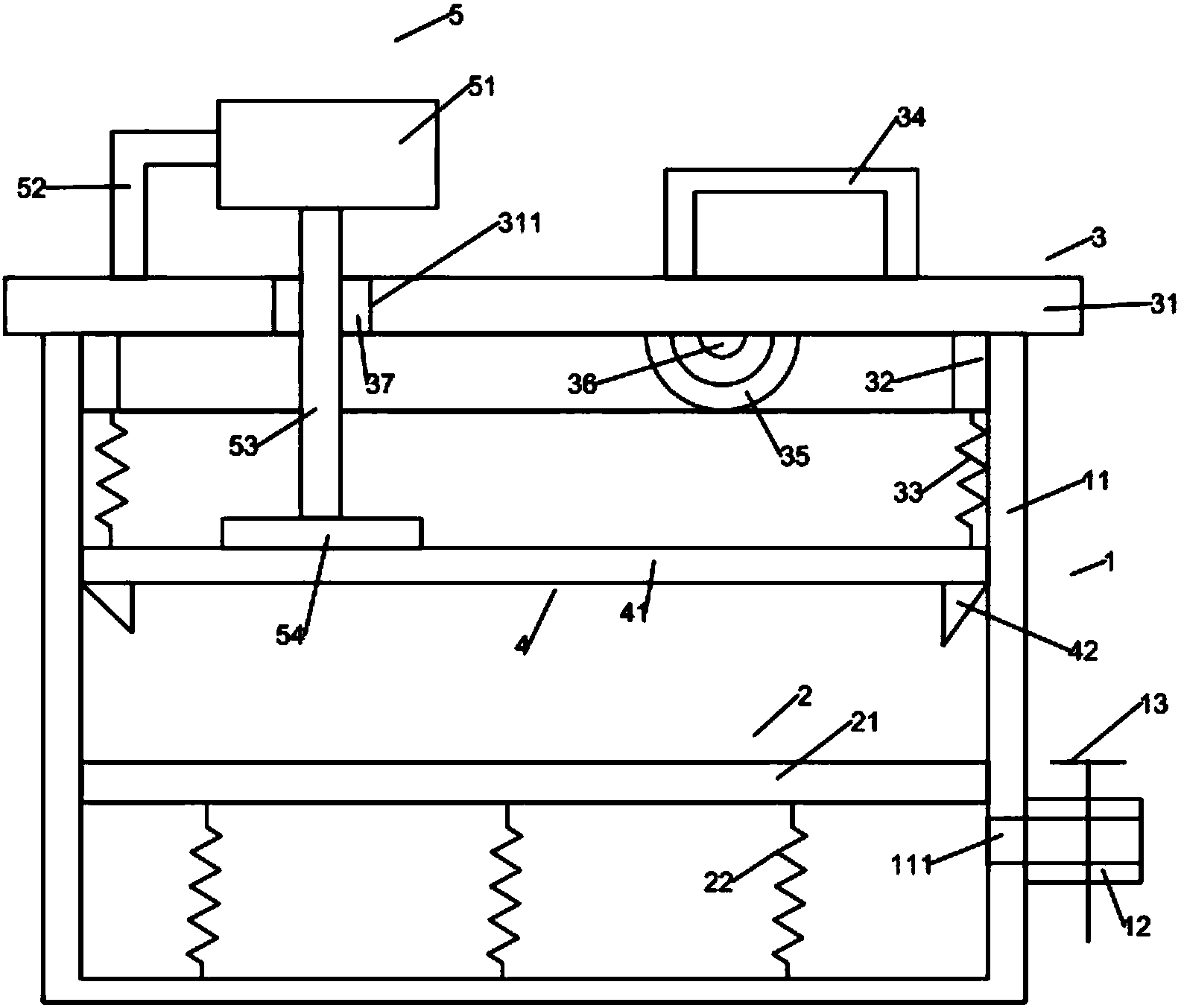

1.一种环保的水利工程领域污水紫外线自动杀菌设备，包括壳体装置、收容于所述壳体装置内的第一过滤装置、位于所述第一过滤装置上方的第二过滤装置、位于所述第二过滤装置上方的盖板装置、设置于所述盖板装置上的推动装置，其特征在于：所述壳体装置包括壳体、位于所述壳体右侧的出水管、设置于所述出水管上的阀门，所述第一过滤装置包括第一过滤网、位于所述第一过滤网下方的第一弹簧，所述盖板装置包括盖板、位于所述盖板下方左右两侧的定位杆、位于所述定位杆下方的第二弹簧、位于所述盖板上方的握持架、设置于所述盖板上的光滑块、位于所述盖板下方的玻璃罩、收容于所述玻璃罩内的紫外线灯，所述第二过滤装置包括第二过滤网、位于所述第二过滤网下方左右两侧的三角块，所述推动装置包括电缸、位于所述电缸左侧的支架、位于所述电缸下方的推动杆、位于所述推动杆下方的推板。
2.如权利要求1所述的环保的水利工程领域污水紫外线自动杀菌设备，其特征在于：所述壳体呈空心的长方体，所述壳体的右表面设有第一通孔，所述出水管的左端对准所述第一通孔且与所述壳体的右表面固定连接。
3.如权利要求2所述的环保的水利工程领域污水紫外线自动杀菌设备，其特征在于：所述第一过滤网呈长方体，所述第一过滤网的侧面顶靠在所述壳体的内表面上且与其滑动接触，所述第一弹簧设有若干个，所述第一弹簧的上端与所述第一过滤网固定连接，所述第一弹簧的下端与所述壳体的内表面固定连接。
4.如权利要求3所述的环保的水利工程领域污水 紫外线自动杀菌设备，其特征在于：所述盖板顶靠在所述壳体的上表面上，所述盖板上设有贯穿其上下表面的第二通孔，所述定位杆设有两个且分别位于所述盖板下方的左右两侧，所述定位杆的上端与所述盖板的下表面固定连接，所述定位杆的侧面顶靠在所述壳体的内表面上。
5.如权利要求4所述的环保的水利工程领域污水紫外线自动杀菌设备，其特征在于：所述第二弹簧设有两个且分别位于所述壳体内的左右两侧，所述第二弹簧的上端与所述定位杆的下端固定连接，所述握持架呈倒置的凹字形，所述握持架的两端与所述盖板固定连接，所述光滑块收容于所述第二通孔内且与所述盖板固定连接，所述玻璃罩呈空心的半球状，所述玻璃罩的上表面与所述盖板固定连接。
6.如权利要求5所述的环保的水利工程领域污水紫外线自动杀菌设备，其特征在于：所述第二过滤网的侧面顶靠在所述壳体的内表面上且与其滑动接触，所述第二弹簧的下端与所述第二过滤网固定连接，所述三角块设有两个，所述三角块的纵截面呈直角三角形，所述三角块的上表面与所述第二过滤网的下表面固定连接。
7.如权利要求6所述的环保的水利工程领域污水紫外线自动杀菌设备，其特征在于：所述支架的上端与所述电缸固定连接，所述支架的下端与所述盖板固定连接，所述推动杆呈竖直状，所述推动杆的上端与所述电缸连接，所述推动杆贯穿所述光滑块的上下表面且与其滑动接触，所述推动杆的下端与所述推板固定连接，所述推板顶靠在所述第二过滤网上。
说明书
一种环保的水利工程领域污水紫外线自动杀菌设备
技术领域
本实用新型涉及水利工程技术领域，尤其是涉及一种环保的水利工程领域污水紫外线自动杀菌设备。
背景技术
在污水处理时，由于污水中含有大量的细菌，需要进行杀菌处理。现有杀菌处理装置无法实现对污水的充分杀菌，并且污水中的固体杂物会挡住紫外线，影响紫外线对污水杀菌的效果，无法达到对污水杀菌的目的。
因此，有必要提供一种新的技术方案以克服上述缺陷。
实用新型内容
本实用新型的目的在于提供一种可有效解决上述技术问题的环保的水利工程领域污水紫外线自动杀菌设备。
为达到本实用新型之目的，采用如下技术方案：
一种环保的水利工程领域污水紫外线自动杀菌设备，包括壳体装置、收容于所述壳体装置内的第一过滤装置、位于所述第一过滤装置上方的第二过滤装置、位于所述第二过滤装置上方的盖板装置、设置于所述盖板装置上的推动装置，所述壳体装置包括壳体、位于所述壳体右侧的出水管、设置于所述出水管上的阀门，所述第一过滤装置包括第一过滤网、位于所述第一过滤网下方的第一弹簧，所述盖板装置包括盖板、位于所述盖板下方左右两侧的定位杆、位于所述定位杆下方的第二弹簧、位于所述盖板上方的握持架、设置于所述盖板上的光滑块、位于所述盖板下方的玻璃罩、收容于所述玻璃罩内的紫外线灯，所述第二过滤装置包括第二过滤网、位于所述第二过滤网下方左右两侧的三角块，所述推动装置包括电缸、位于所述电缸左侧的支架、位于所述电缸下方的推动杆、位于所述推动杆下方的推板。
所述壳体呈空心的长方体，所述壳体的右表面设有第一通孔，所述出水管的左端对准所述第一通孔且与所述壳体的右表面固定连接。
所述第一过滤网呈长方体，所述第一过滤网的侧面顶靠在所述壳体的内表面上且与其滑动接触，所述第一弹簧设有若干个，所述第一弹簧的上端与所述第一过滤网固定连接，所述第一弹簧的下端与所述壳体的内表面固定连接。
所述盖板顶靠在所述壳体的上表面上，所述盖板上设有贯穿其上下表面的第二通孔，所述定位杆设有两个且分别位于所述盖板下方的左右两侧，所述定位杆的上端与所述盖板的下表面固定连接，所述定位杆的侧面顶靠在所述壳体的内表面上。
所述第二弹簧设有两个且分别位于所述壳体内的左右两侧，所述第二弹簧的上端与所述定位杆的下端固定连接，所述握持架呈倒置的凹字形，所述握持架的两端与所述盖板固定连接，所述光滑块收容于所述第二通孔内且与所述盖板固定连接，所述玻璃罩呈空心的半球状，所述玻璃罩的上表面与所述盖板固定连接。
所述第二过滤网的侧面顶靠在所述壳体的内表面上且与其滑动接触，所述第二弹簧的下端与所述第二过滤网固定连接，所述三角块设有两个，所述三角块的纵截面呈直角三角形，所述三角块的上表面与所述第二过滤网的下表面固定连接。
所述支架的上端与所述电缸固定连接，所述支架的下端与所述盖板固定连接，所述推动杆呈竖直状，所述推动杆的上端与所述电缸连接，所述推动杆贯穿所述光滑块的上下表面且与其滑动接触，所述推动杆的下端与所述推板固定连接，所述推板顶靠在所述第二过滤网上。
与现有技术相比，本实用新型具有如下有益效果：本实用新型环保的水利工程领域污水紫外线自动杀菌设备能够对污水进行充分的杀菌，杀菌效果显著，并且可以防止固体杂质挡住紫外线，以便实现对污水的杀菌效果，以达到对污水杀菌的目的。
