申请日2017.08.17
公开(公告)日2018.05.08
IPC分类号C02F9/14; C02F103/20
摘要
本实用新型属废水处理领域，涉及一种两级砂滤式养殖废水处理装置，包括固液分离装置、升流式污泥床反应器、SBR处理装置以及活性炭吸附装置;固液分离装置包括初筛分离器、一级砂滤池和二级砂滤池，升流式污泥床反应器的入口与固液分离装置的二级砂滤池的出口连接，SBR处理装置的入口与升流式污泥床反应器的出口连接，活性炭吸附装置的入口与SBR处理装置的出口连接，在活性炭吸附装置内设置活性炭吸附层。本实用新型采用两级砂滤式固液分离装置，能有效地提高固液分离效率，并结合厌氧、好氧处理以及活性炭吸附，能更好地去除水体中的有机物、氮磷、重金属等，实现养殖废水的无害化排放，具有运行高效、处理效果好等特点。
权利要求书
1.一种两级砂滤式养殖废水 处理装置，其特征在于：包括固液分离装置、升流式污泥床反应器、SBR处理装置以及活性炭吸附装置;
所述固液分离装置包括初筛分离器、一级砂滤池和二级砂滤池，初筛分离器设置有用于过滤大颗粒杂质的滤网、用于收集小颗粒固态废弃物的锥形体收集槽以及出水口，一级砂滤池的进水口与初筛分离器的出水口连接，一级砂滤池内设置砂滤层，二级砂滤池的底部与一级砂滤池的底部相通，二级砂滤池内设有砂滤层，一级砂滤池和二级砂滤池之间设置阀门;
升流式污泥床反应器的入口与固液分离装置的二级砂滤池的出口连接;
SBR处理装置的入口与升流式污泥床反应器的出口连接，在SBR处理装置内设置曝气盘;
活性炭吸附装置的入口与SBR处理装置的出口连接，在活性炭吸附装置内设置活性炭吸附层。
2.根据权利要求1所述的处理装置，其特征在于：所述固液分离装置的二级砂滤池的出水口低于一级砂滤池的进水口。
3.根据权利要求1所述的处理装置，其特征在于：在一级砂滤池的底部设置反冲洗水泵，二级砂滤池的上部设置反冲洗水泵。
4.根据权利要求1所述的处理装置，其特征在于：在活性炭吸附装置的上部设置反冲洗水泵。
说明书
一种两级砂滤式养殖废水处理装置
技术领域
本实用新型属废水处理领域，涉及一种养殖废水处理装置，具体是一种用于处理畜禽养殖废水的两级砂滤式养殖废水处理装置。
背景技术
畜禽养殖业是农业经济的重要组成部分，专业化与规模化的集中饲养方式，有利于提高饲养技术、防疫能力和管理水平，与传统方式即农户分散饲养相比，规模化饲养可大大提高生产效率和饲料转换率，降低生产成本，增加经济效益。但畜禽规模化饲养也造成粪尿过度集中和冲洗水大量增加，这些废水中含有大量悬浮物，还有很多有机物质和磷、氮成分以及重金属，给生态环境带来极大压力。随着畜禽集约化养殖业的发展，畜禽养殖废水对环境污染的问题也日益突出，大量养殖废水的直接排放易对周边环境尤其是水体环境造成污染，严重的甚至危害生态环境，对人们的生存环境和身体健康构成巨大的潜在威胁。
目前，因成本和技术等方面的原因，一般畜禽集约化养殖业废水基本都是以直接排放为主，将可能造成地表水或地下水水质的严重恶化，严重地破坏了水体生态平衡。随着人们环保意识的提高，怎样合理处理畜禽养殖业废水，降低其给环境造成的不良影响，实现畜禽养殖业发展与环境的和谐相处是人们需要认真思考的问题，畜禽集约化养殖废水的综合处理势在必行。
固液分离是养殖废水处理的一道必不可少的工艺环节，因养殖废水中固体悬浮物、有机物含量很高，通过固液分离可使液体部分的污染物负荷量大大降低，还可防止较大的固体物进入后续处理环节，防止设备的堵塞损坏，此外，也能增加厌氧消化运转的可靠性，减小厌氧反应器的尺寸及所需的停留时间，降低设施投资并提高COD的去除效率。
实用新型内容
本实用新型的目的是针对现有技术的不足而提供一种两级砂滤式养殖废水处理装置，采用两级砂滤以及反冲洗装置，能有效地提高固液分离效率，并结合升流式污泥床反应器、SBR处理装置以及活性炭吸附装置，能更好地去除水体中的有害物质，实现养殖废水的无害化排放。

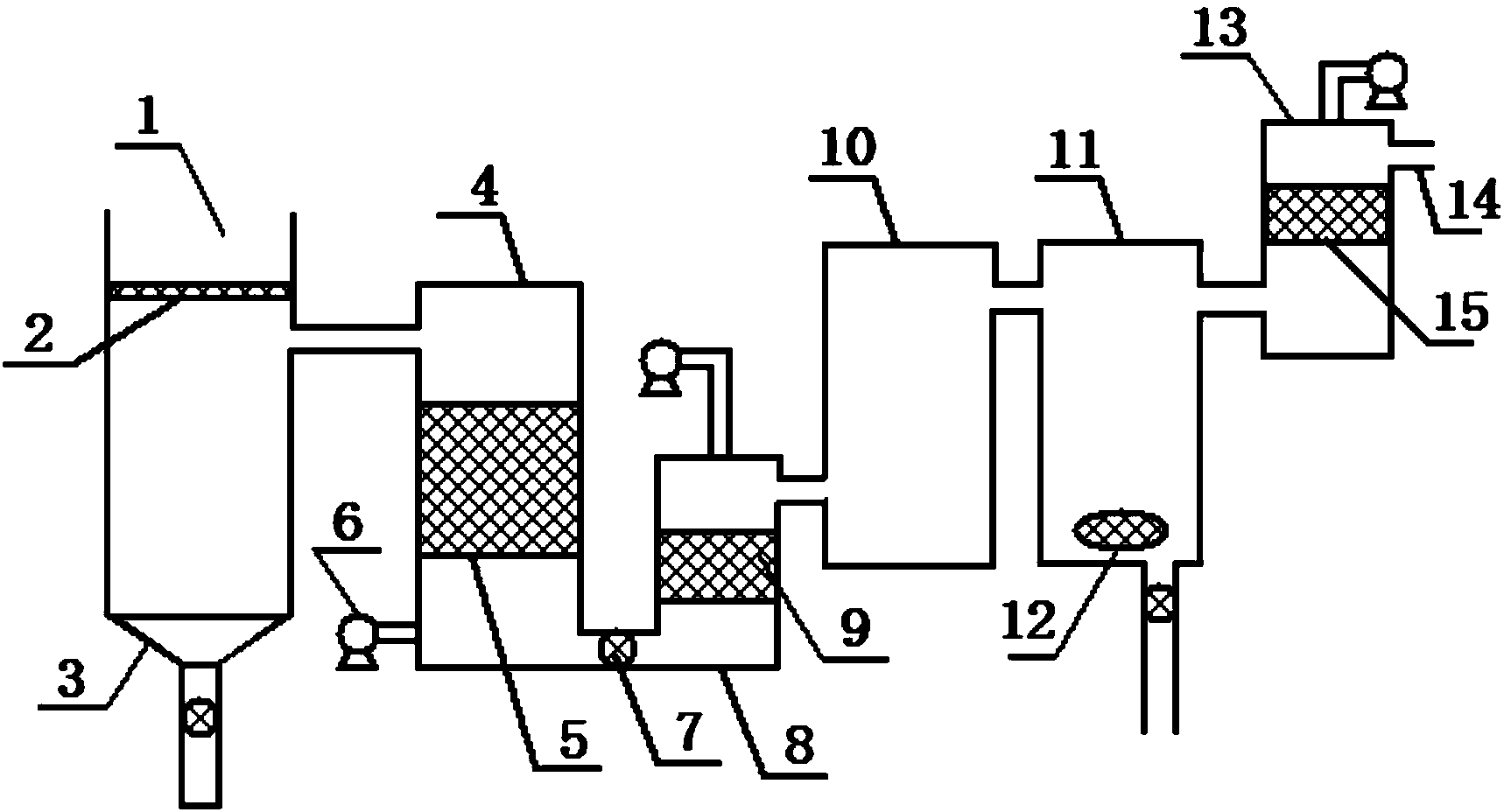

一种两级砂滤式养殖废水处理装置，包括固液分离装置、升流式污泥床反应器、SBR处理装置以及活性炭吸附装置;
所述固液分离装置包括初筛分离器、一级砂滤池和二级砂滤池，初筛分离器设置滤网、锥形体收集槽以及出水口，一级砂滤池的进水口与初筛分离器的出水口连接，一级砂滤池内设置砂滤层，二级砂滤池的底部与一级砂滤池的底部相通，二级砂滤池内设有砂滤层，一级砂滤池和二级砂滤池之间设置阀门，正常过滤时，阀门呈打开状态，养殖废水经一级砂滤池过滤后进入二级砂滤池进行再次过滤，能最大限度地去除废水中的悬浮物;
升流式污泥床反应器的入口与固液分离装置的二级砂滤池的出口连接，养殖废水在这里进行厌氧处理，去除大部分的有机物;
SBR处理装置的入口与升流式污泥床反应器的出口连接，在SBR处理装置内设置曝气盘，养殖废水在这里进行好氧处理，进一步去除有机物、氮磷等营养物和细菌;
活性炭吸附装置的入口与SBR处理装置的出口连接，在活性炭吸附装置内设置活性炭吸附层，进一步吸附去除有机物和重金属，对养殖废水进行深度处理，使其达到安全排放的标准。
作为本实用新型的进一步改进，所述固液分离装置的二级砂滤池的出水口低于一级砂滤池的进水口，由此在一级砂滤池和二级砂滤池之间产生压力差，以加快砂率速度。
作为本实用新型的进一步改进，在一级砂滤池的底部设置反冲洗水泵，二级砂滤池的上部设置反冲洗水泵，在砂滤速度较慢时，关闭阀门，分别启动反冲洗水泵，可对一级砂滤池、二级砂滤池进行反冲洗。
作为本实用新型的进一步改进，在活性炭吸附装置的上部设置反冲洗水泵，利用反冲洗水泵定期反复冲洗，以除去炭层中的悬游物。
本实用新型采用两级砂滤式固液分离装置，能有效地提高固液分离效率，并结合厌氧、好氧处理以及活性炭吸附，能更好地去除水体中的有机物、氮磷、重金属等，实现养殖废水的无害化排放，具有运行高效、处理效果好等特点。
