申请日1996.11.22
公开(公告)日1998.06.03
IPC分类号C02F9/00
摘要
本发明涉及一种草浆造纸污水处理专用设备,造纸污水通过旋转式纸浆回收器,使纸浆与污水分离,污水进入混凝池,加入氧化钙使其絮凝沉淀,然后将污水通过污水泵将澄清后的污水送入压力分流器,使漂浮物与污水分离,使污水通过细面砂过滤脱色,清水入清水池。清水可复用。为保证压力分流器正常工作,用处理后的清水定期反向冲洗压力分流器。该设备结构简单,运行效益好。
権利要求書

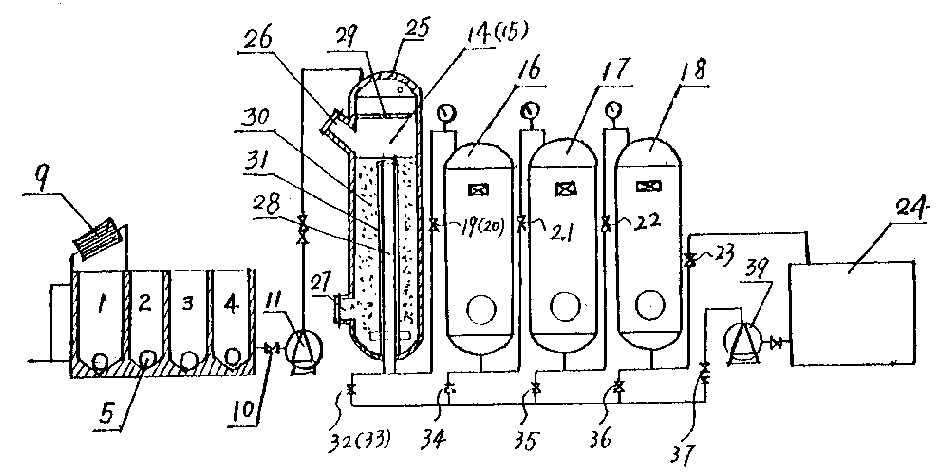

1.一种草浆造纸污水处理专用设备，其特征在于：包括有四个依次相连的混 凝池(1～4)，且相邻两混凝池的上部相通，混凝池的底部为锥形，沿混凝池的长 度方向的锥形底部安置有带孔的排污管(5)，每根排污管(5)经排污阀(6)和管路 (7);混凝池(1)一侧设置溢流管(8)与管路(7)相连;在混凝池(1)的上方安置有 若干个纸浆回收器(9)，混凝池(4)经阀(10)至压力污水泵(11)后，分别经阀(12)、 (13)至压力分流器(14)、(15)的上部，压力分流器(14)、(15)的下部排液口分别 经阀(19)、(20)至压力分流器(16)的上部，压力分流器(16)的下部排液口依次串 接着阀(21);压力分流器(17)、阀(22)、压力分流器(18)和阀(23)后，经管子至 清水池(24)，清水池(24)经阀(38)至反冲洗泵(39)，再经阀(45)至反冲洗管(45) 后，分别经阀(32)～(36)至压力分流器(14)～(18)的排水管(28)的下端，压力分 流阀(14)～(18)的上端分别经阀(40)～(44)至反冲洗出水管(46)排入混凝池内。
2.根据权利要求1所述的草浆造纸污水处理专用设备，其特征在于：所述的 压力分流器包括有压力罐(25)，其上开有填料口(26)和维修安装孔(27)，工作时 填料口(26)和维修孔(27)是封闭的，在填料口(26)的上侧、压力罐(25)内固定有 过滤筛(29)，压力罐(25)内纵向固定有管壁上带孔的排水管(28)，排水管(28)用 分流膜(31)包起来;排水管(28)的下端伸出压力罐(25)，压力罐(25)内装有填料 (30)，所述的填料(30)为细面砂。
3.根据权利要求1或2所述的草浆造纸污水处理专用设备，其特征在于：所 述的纸浆回收器(9)包括有主轴(9-1)，外形呈锥台状的、用钢筋制成的支承框架 (9-3)固定在主轴(9-1)上，不锈钢滤布(9-2)覆盖在支承框架(9-3)的圆锥面上， 在支承框架(9-3)的大端内侧的主筋上沿径向固定叶片(9-4)。
4.根据权利要求1或2所述的草浆造纸污水处理专用设备，其特征在于：所 述的排污管(5)的管壁上从下到上依次排有直径从小到大的圆孔。
5.根据权利要求3所述的草浆造纸污水处理专用设备，其特征在于：所述的 排污管(5)的管壁上从下到上依次排有直径从小到大的圆孔。
说明书
草浆造纸污水处理专用设备
本发明涉及一种污水处理设备，更具体地说是一种专用于处理草浆造纸产生 的污水的设备。
随着国民经济的迅速发展和人们对生活质量的要求不断提高，国家对污水的 排放有严格的要求。如果让未经处理的污水任意排放流入水体，将引起水体严重 污染使水质恶化，对社会造成各种危害。目前，国家为了防止有些流域水质的进 一步恶化，强行关闭了许多小型造纸厂，对某些造纸厂限期治理，这对减少污染 起到了积极的作用，可是许多小型造纸厂由于资金方面的原因，无法对目前的污 水进行处理。当前国内工业造纸污水的处理一般为：①汽浮池法：即在汽浮池里 加约1‰的聚合硫酸亚铁，通入蒸汽使得污水发酵，发酵后的废渣吸附在池墙上， 然后通过刮板清除，且只能间歇运转。运行成本较高。②沉淀池法：在沉淀池中 加入1‰的聚氯化铝，使得污水产生絮凝、沉淀，因排放的废水未经过滤，故废 水泛黄无法重复使用，只能排入水道。因聚氯化铝价格较高，故运行成本也较高。
本发明的目的是提供一种投资成本低，处理后污水能复用的草浆造纸污水处 理专用设备。
本发明的目的可以通过以下方式来实现：一种草浆造纸污水处理专用设备， 包括有四个依次相连的混凝池，且相邻两混凝池的上部相通，混凝池的底部为锥 形，沿混凝池的长度方向的锥形底部安置有带孔的排污管，每根排污管经排污阀 和管路;混凝池一侧设置溢流管与管路相连;在混凝池的上方安置有若干个纸浆 回收器，混凝池经阀至压力污水泵后，分别经阀、至压力分流器的上部，压力分 流器的下部排液口分别经阀至压力分流器的上部，压力分流器的下部排液口依次 串接着阀;压力分流器、阀、压力分流器和阀后，经管子至清水池，清水池经阀 至反冲洗泵，再经阀至反冲洗管后，分别经阀至压力分流器的排水管的下端，压 力分流阀的上端分别经阀至反冲洗出水管排入混凝池内。
本发明与现有技术相比具有如下优点：本发明在处理草浆造纸污水时，由于 采用了纸浆回收器，纸浆回收率达到95%，使纸浆的损失达到最低限度。污水在 处理过程中，经纸浆回收器、混凝池、压力分流器的几级渗透、脱色、污水完全 可以达到循环使用的要求，不排放，对环境和生态不造成危害，且处理过的水可 循环使用，使造纸厂的用水量大大降低。另外，该设备易安装、操作，处理污水 能力强，运行费用低，是较理想的草浆早纸污水处理设备。
