申请日2018.10.29
公开(公告)日2019.02.01
IPC分类号C02F11/12; C02F11/121
摘要
本发明属于污泥脱水技术领域，提供了一种高效节能深度污泥脱水装置，包括：用于挤压脱水的一级脱水系统、用于烘干脱水的二级脱水系统以及冷凝装置，一级脱水系统和二级脱水系统左右并排设置，一级脱水系统两侧具有第一进料口和第一出料口，二级脱水系统顶部具有第二进料口，底部具有第二出料口，第一出料口通过污泥输送管与第二进料口相连，污泥输送管中设有污泥提升泵，二级脱水系统靠底端处设有冷凝水出口，冷凝水出口通过冷凝管与冷凝装置相连，冷凝装置与一级脱水系统相连。本发明通过将二级脱水系统中产生的水蒸气冷凝收集，并送至一级脱水系统中对一级滤带进行反冲洗，避免一级脱水系统在挤压污泥的过程中污泥堵塞一级滤带的孔隙。
权利要求书
1.一种高效节能深度污泥脱水装置，其特征在于，包括：用于挤压脱水的一级脱水系统、用于烘干脱水的二级脱水系统以及冷凝装置，所述一级脱水系统和所述二级脱水系统左右并排设置，所述一级脱水系统的两侧分别具有第一进料口和第一出料口，所述二级脱水系统的顶部具有第二进料口，底部具有第二出料口，所述第一出料口靠近所述二级脱水系统且通过污泥输送管与所述第二进料口相连，所述污泥输送管中设有污泥提升泵，所述二级脱水系统靠底端处设有冷凝水出口，所述冷凝水出口通过冷凝管与所述冷凝装置相连，所述冷凝装置与所述一级脱水系统相连。
2.根据权利要求1所述的高效节能深度污泥脱水装置，其特征在于，所述第二进料口顶部设有污泥切割机，用于将由所述污泥输送管输送的污泥均质处理。
3.根据权利要求1所述的高效节能深度污泥脱水装置，其特征在于，所述一级脱水系统包括：一级滤带和压滤辊系，所述压滤辊系包括多个按直径大小顺序排列的压滤辊，所述一级滤带包括上滤带和下滤带，所述上滤带的底侧与所述下滤带的顶层相接触形成用于污泥挤压的压滤区，所述下滤带绕装在用于调节所述压滤区压滤力的压滤辊上。
4.根据权利要求3所述的高效节能深度污泥脱水装置，其特征在于，所述一级脱水系统还包括：反冲洗装置，所述反冲洗装置与所述冷凝装置相连，所述反冲洗装置包括至少三个喷洗头，所述喷洗头安装在所述上滤带的顶部、所述下滤带的顶部或所述下滤带的底部处。
5.根据权利要求3所述的高效节能深度污泥脱水装置，其特征在于，一级脱水系统还包括：安装在所述压滤辊系底部的集水槽。
6.根据权利要求3所述的高效节能深度污泥脱水装置，其特征在于，所述二级脱水系统包括：呈S型走向的二级滤带以及安装在底部的烘干机。
7.根据权利要求1所述的高效节能深度污泥脱水装置，其特征在于，所述第一出料口处安装有刮泥板。
8.根据权利要求6所述的高效节能深度污泥脱水装置，其特征在于，所述一级滤带和所述二级滤带均采用耐磨耐高温非金属材质制成。
9.根据权利要求1-8中任一项所述的高效节能深度污泥脱水装置，其特征在于，所述二级脱水系统包括：主控制器、变频电机和安装在第二出料口处的含水率测试仪，所述主控制器分别与所述含水率测试仪和变频电机电连接，所述变频电机的输出端与所述烘干机电连接，所述含水率测试仪将测试干泥的含水率数据发送给所述主控制器，所述主控制器接收所述含水率数据并向所述变频电机发出指令，所述变频电机接收所述指令并依此改变输出的转速。
说明书
一种高效节能深度污泥脱水装置
技术领域
本发明涉及污泥脱水技术领域，具体涉及一种高效节能深度污泥脱水装置。
背景技术
目前最普遍的污泥脱水设备为压滤式污泥脱水机(Filter Press Machine)。压滤式污泥脱水机具有污泥含水率高、过滤速度快、适用于化学污泥处理方法等优点。现有的使用压滤式污泥脱水机进行污泥脱水处理的方法为：首先通过油压装置将滤板压紧，滤板之间形成可过滤污泥的过滤室;然后，再利用高压污泥泵从污泥储存槽中将污泥抽送至过滤室中，直到过滤室装满污泥;接着，利用滤板上的滤布在过滤室内所形成的压力差将污泥中的水分挤压排出，当污泥的水分排出后，在过滤室内将形成污泥饼;之后，再利用油压装置使滤板分离，使污泥饼从过滤室中脱落，以达到污泥脱水的目的。
现有技术中公开了一种热辊压滤式污泥脱水干化一体机(CN201520692502.5)，具有机座，机座上端面设有污泥脱水系统，污泥脱水系统后端部设有污泥干化系统，所述污泥脱水系统上端面前部设有污水调理槽，所述污泥脱水系统上端面后部设有泥水分离转鼓浓缩桶，污水调理槽通过管道将泥水混合液输送至泥水分离转鼓浓缩桶内进行分离过滤，所述泥水分离转鼓浓缩桶通过落泥方向调整板将分离过滤过的泥水混合液输送至污泥脱水系统进行脱水后又将其输送至污泥干化系统完成干化处理。
但是，上述热辊压滤式污泥脱水干化一体机将分离过滤的泥水混合液送到污泥脱水系统脱水，污泥会将滤带的孔隙堵塞，影响脱水效果。
发明内容
针对现有技术中的缺陷，本发明提供一种高效节能深度污泥脱水装置，以达到高效节能深度脱水的目的。

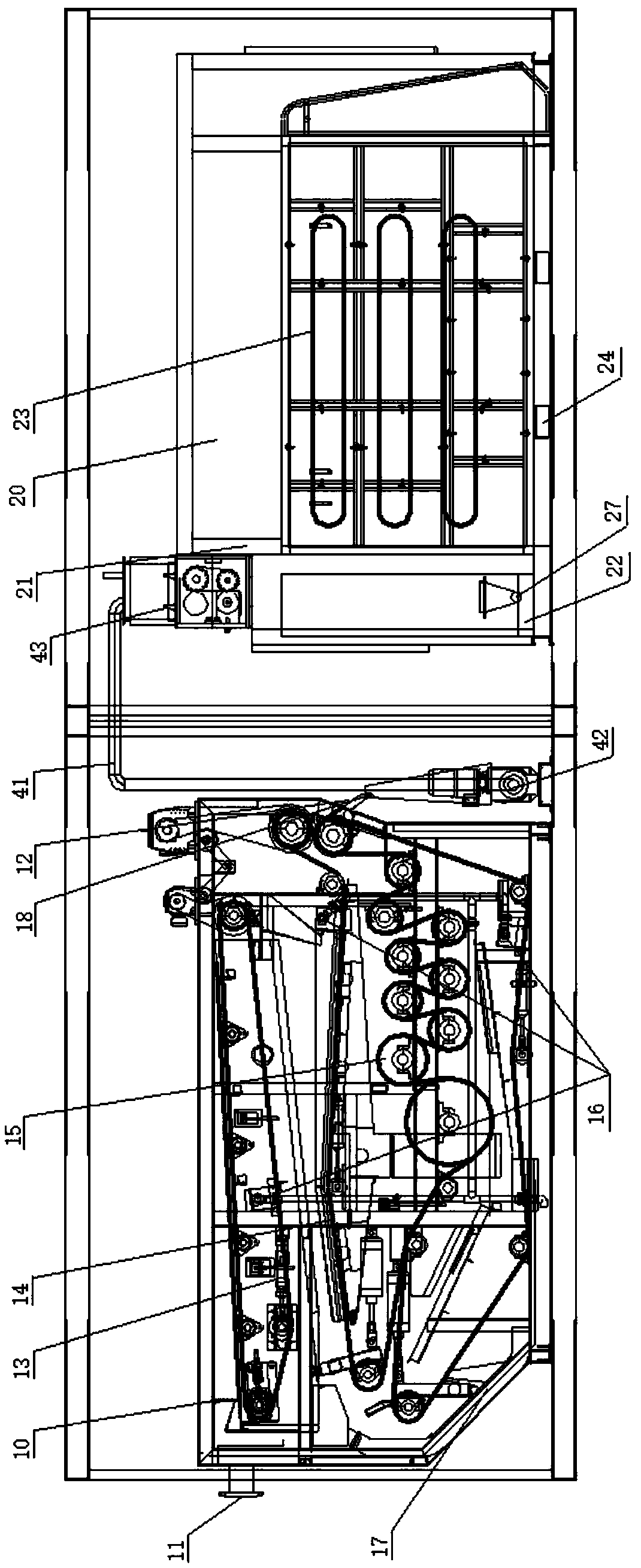

本发明提供的高效节能深度污泥脱水装置，包括：用于挤压脱水的一级脱水系统、用于烘干脱水的二级脱水系统以及冷凝装置，所述一级脱水系统和所述二级脱水系统左右并排设置，所述一级脱水系统的两侧分别具有第一进料口和第一出料口，所述二级脱水系统的顶部具有第二进料口，底部具有第二出料口，所述第一出料口靠近所述二级脱水系统且通过污泥输送管与所述第二进料口相连，所述污泥输送管中设有污泥提升泵，所述二级脱水系统靠底端处设有冷凝水出口，所述冷凝水出口通过冷凝管与所述冷凝装置相连，所述冷凝装置与所述一级脱水系统相连。
可选地，所述第二进料口顶部设有污泥切割机，用于将由所述污泥输送管输送的污泥均质处理。
可选地，所述一级脱水系统包括：一级滤带和压滤辊系，所述压滤辊系包括多个按直径大小顺序排列的压滤辊，所述一级滤带包括上滤带和下滤带，所述上滤带的底侧与所述下滤带的顶层相接触形成用于污泥挤压的压滤区，所述下滤带绕装在用于调节所述压滤区压滤力的压滤辊上。
可选地，所述一级脱水系统还包括：反冲洗装置，所述反冲洗装置与所述冷凝装置相连，所述反冲洗装置包括至少三个喷洗头，所述喷洗头安装在所述上滤带的顶部、所述下滤带的顶部或所述下滤带的底部处。
可选地，一级脱水系统还包括安装在所述压滤辊系底部的集水槽。
可选地，所述二级脱水系统包括：呈S型走向的二级滤带以及安装在底部的烘干机。
可选地，所述第一出料口处安装有刮泥板。
可选地，所述一级滤带和所述二级滤带均采用耐磨耐高温非金属材质制成。
可选地，所述二级脱水系统包括：主控制器、变频电机和安装在第二出料口处的含水率测试仪，所述主控制器分别与所述含水率测试仪和变频电机电连接，所述变频电机的输出端与所述烘干机电连接，所述含水率测试仪将测试干泥的含水率数据发送给所述主控制器，所述主控制器接收所述含水率数据并向所述变频电机发出指令，所述变频电机接收所述指令并依此改变输出的转速。
本发明的技术效果：
1.本发明的高效节能深度污泥脱水装置，通过将二级脱水系统中产生的水蒸气冷凝收集，并送至一级脱水系统中对一级滤带进行反冲洗，避免一级脱水系统在挤压污泥的过程中污泥堵塞一级滤带的孔隙，这样可以仅仅利用空气源，节省了冲洗水量，使整体循环使用，达到了节能、环保的效果。
2.本发明采用污泥切割机将经由一级脱水系统处理过的污泥切割成条状的大小相同的污泥块，可以使污泥块在二级脱水系统中获得更有效的处理效果。
3.本发明的一级滤带和二级滤带均采用耐磨耐高温非金属材质，比起以往用钢带，既节约了成本，也减轻了设备负荷。
4.本发明通过含水率测试仪将干泥的含水率数据发送给主控制器，并由主控制器控制调节变频电机的输出频率，从而改变烘干机的烘干时间，来准确控制污泥的含水率，达到节能的效果。
