申请日2018.08.01
公开(公告)日2018.11.02
IPC分类号B01D50/00
摘要

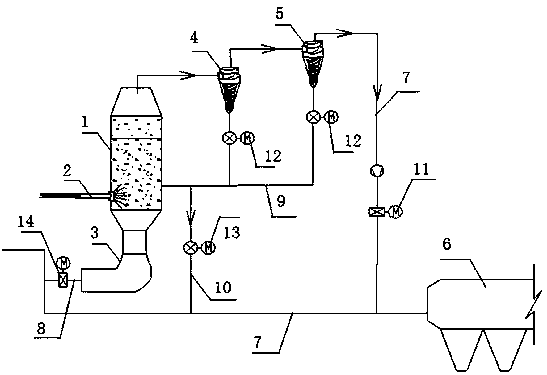

本发明涉及一种用于燃煤电厂的废水处理装置，包括流化床、两相流喷枪、文丘里、一级旋风分离器、二级旋风分离器以及袋式除尘器，流化床内设有两相流喷枪，进气管道通过文丘里与流化床相连，流化床上端与一级旋风分离器上端左侧相连，一级旋风分离器上端与二级旋风分离器上端左侧相连，二级旋风分离器一端通过除尘管道与袋式除尘器相连，二级旋风分离器另一端通过除尘管道与进气管道相连;一级旋风分离器下端通过第一烟气管道与流化床下端相连，二级旋风分离器下端通过第一烟气管道与流化床下端相连;本发明中废水依次经过流化床、一级旋风分离器、二级旋风分离器、袋式除尘器进行处理之后，能完全进行固气分离，达到废水零排放的效果。
权利要求书
1.一种用于燃煤电厂的废水处理装置，其特征在于：包括流化床、两相流喷枪、文丘里、一级旋风分离器、二级旋风分离器以及袋式除尘器，流化床内设有两相流喷枪，流化床下端设有进气管道，进气管道通过文丘里与流化床相连，所述流化床上端与一级旋风分离器上端左侧相连，一级旋风分离器上端与二级旋风分离器上端左侧相连，二级旋风分离器上端设有除尘管道，二级旋风分离器一端通过除尘管道与袋式除尘器相连，二级旋风分离器另一端通过除尘管道与进气管道相连;一级旋风分离器下端通过第一烟气管道与流化床下端相连，二级旋风分离器下端通过第一烟气管道与流化床下端相连，第一烟气管道上设有第二烟气管道，第二烟气管道下端与除尘管道相连。
2.根据权利要求1所述的一种用于燃煤电厂的废水处理装置，其特征在于：所述两相流喷枪设置在进气管道的上方。
3.根据权利要求1所述的一种用于燃煤电厂的废水处理装置，其特征在于：所述除尘管道上设有第一电动阀门。
4.根据权利要求1所述的一种用于燃煤电厂的废水处理装置，其特征在于：所述第一烟气管道上设有第二电动阀门。
5.根据权利要求1所述的一种用于燃煤电厂的废水处理装置，其特征在于：所述第二烟气管道上设有第三电动阀门。
6.根据权利要求1所述的一种用于燃煤电厂的废水处理装置，其特征在于：所述进气管道上设有第四电动阀门。
说明书
一种用于燃煤电厂的废水处理装置
技术领域
本发明涉及一种用于燃煤电厂的废水处理装置，属于废水处理设备领域。
背景技术
近些年来，国家为了加大水污染防治的力度，相继颁布了一系列水污染防治的相关法律法规与政策文件。在实际生活中，燃煤电厂等作为用水、排水的大户，需要积极响应符合水污染防治的相关法律法规和相关文件。
一般来说，按照规定，在基建环评时对于新建的燃煤电厂基本不设排污口，旧的燃煤电厂环保部门也希望尽可能的减少或者最好没有废水从排污口排出。也就是说，燃煤电厂需要实现废水的零排放。现有技术中，在处理燃煤电厂运行产生的废水时，对于最难处理的含盐量和悬浮物很高的废水，部分燃煤电厂选择直接排出该废水，部分燃煤电厂采用反渗透膜脱盐、蒸发结晶等方式处理该废水。
现有一般的废水处理装置对废水的处理流程比较简单，达不到废水设计处理的要求，也有人设计有分级处理的废水处理装置，在废水处理装置上设置有进水口和出水口，通过进水口向废水处理装置中输送废水，在废水处理装置内部进行分级处理，等处理结束后通过出水口排出，在进行废水处理的各个环节中，均会产生废水残留物(主要指固状物、絮状物和高浓度的废水等)，这些废水残留物会继续输送到下一级处理机构中，这样会影响整个废水处理装置的运行性能，甚至会造成设备装置的阻塞，同时在污水处理时，有些处理环节需要对污水的温度有要求，现有技术中对应设置有多个加热装置，如此增加了投资建设和运行成本，造成浪费，也增加了维护成本。
发明内容
本发明针对现有技术中存在的不足，提供了一种用于燃煤电厂的废水处理装置，以解决现有技术中存在的问题。
为实现上述目的，本发明采用的技术方案如下：
一种用于燃煤电厂的废水处理装置，包括流化床、两相流喷枪、文丘里、一级旋风分离器、二级旋风分离器以及袋式除尘器，流化床内设有两相流喷枪，流化床下端设有进气管道，进气管道通过文丘里与流化床相连，所述流化床上端与一级旋风分离器上端左侧相连，一级旋风分离器上端与二级旋风分离器上端左侧相连，二级旋风分离器上端设有除尘管道，二级旋风分离器一端通过除尘管道与袋式除尘器相连，二级旋风分离器另一端通过除尘管道与进气管道相连;一级旋风分离器下端通过第一烟气管道与流化床下端相连，二级旋风分离器下端通过第一烟气管道与流化床下端相连，第一烟气管道上设有第二烟气管道，第二烟气管道下端与除尘管道相连。
作为本发明的一种改进，所述两相流喷枪设置在进气管道的上方。
作为本发明的一种改进，所述除尘管道上设有第一电动阀门。
作为本发明的一种改进，所述第一烟气管道上设有第二电动阀门。
作为本发明的一种改进，所述第二烟气管道上设有第三电动阀门。
作为本发明的一种改进，所述进气管道上设有第四电动阀门。
由于采用了以上技术，本发明较现有技术相比，具有的有益效果如下：
本发明是一种结构简单、安全可靠、使用方便、成本低廉的一种用于燃煤电厂的废水处理装置，本发明中废水依次经过流化床、一级旋风分离器、二级旋风分离器进行处理之后，能完全进行固气分离，最后统一通过袋式除尘器进行处理，达到废水零排放的效果;本发明占用场地小，处理效率高，能量耗费低，运行成本低，适合推广应用。
