申请日2018.08.01
公开(公告)日2018.11.02
IPC分类号C02F9/14; C02F101/10; C02F101/16; C02F101/38
摘要
本发明公开了一种污水生物脱氮除磷处理系统，属于污水处理领域，旨在提供一种能够提高氮磷去除率以符合排放标准的污水生物脱氮除磷处理系统，其技术方案要点如下，一种污水生物脱氮除磷处理系统，包括依次连通的进水口、厌氧池、缺氧池、好氧池、沉淀池以及出水口;所述厌氧池、缺氧池以及好氧池内均设有吸附装置;所述吸附装置包括加料仓和超声波振动棒，所述加料仓内盛装有吸附材料，每个所述加料仓分别与所述厌氧池、缺氧池以及好氧池连通;若干所述超声波振动棒分别可拆卸连接于所述厌氧池、缺氧池以及好氧池。本发明适用于污水处理。
权利要求书

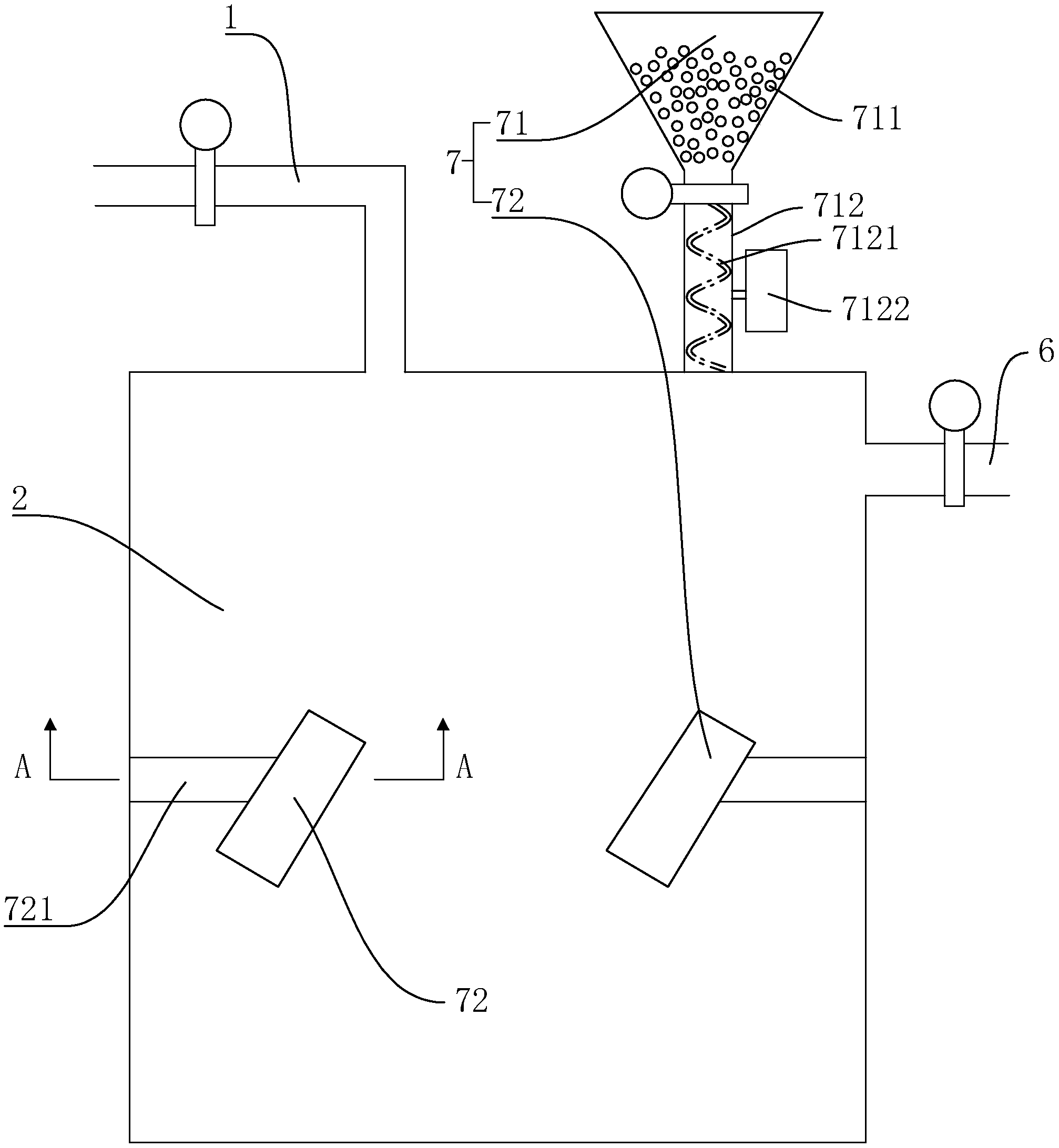

1.一种污水生物脱氮除磷处理系统，包括依次连通的进水口(1)、厌氧池(2)、缺氧池(3)、好氧池(4)、沉淀池(5)以及出水口(6);
其特征在于，所述厌氧池(2)、缺氧池(3)以及好氧池(4)内均设有吸附装置(7);
所述吸附装置(7)包括加料仓(71)和超声波振动棒(72)，所述加料仓(71)内盛装有吸附材料(711)，每个所述加料仓(71)分别与所述厌氧池(2)、缺氧池(3)以及好氧池(4)连通;
若干所述超声波振动棒(72)分别可拆卸连接于所述厌氧池(2)、缺氧池(3)以及好氧池(4)。
2.根据权利要求1所述的一种污水生物脱氮除磷处理系统，其特征在于，所述厌氧池(2)、缺氧池(3)以及好氧池(4)侧壁均设有固定件(8)，每个所述超声波振动棒(72)对应一对固定件(8)，一对所述固定件(8)对称设置;
所述固定件(8)包括锁定块(81)和锁定螺柱(82)，所述厌氧池(2)、缺氧池(3)以及好氧池(4)侧壁均开设有T型槽(9),所述T型槽(9)包括相互连通的第一水平槽(91)和竖直槽(92)，所述锁定块(81)位于竖直槽(92)内且与竖直槽(92)适配;
所述竖直槽(92)内设有弹簧(921)，所述弹簧(921)的一端与锁定块(81)固接，另一端与竖直槽(92)的槽底固接;
所述竖直槽(92)靠近超声波振动棒(72)的一侧槽壁开设有容纳锁定螺柱(82)的第二水平槽(922);
所述厌氧池(2)、缺氧池(3)以及好氧池(4)侧壁均安装有中空的安装柱(10)，所述安装柱(10)的轴线与第二水平槽(922)的轴线重合，所述锁定螺柱(82)与安装柱(10)螺纹连接;
所述锁定块(81)和锁定螺柱(82)相对的两侧分别设有相互平行的第一切面(811)和第二切面(821);
所述超声波振动棒(72)上设有连接支架(721)，所述连接支架(721)远离超声波振动棒(72)的两端均设有与锁定块(81)适配的锁孔(7211);
当所述第一切面(811)和第二切面(821)贴合时，所述弹簧(921)处于拉伸状态，所述锁定块(81)远离弹簧(921)的一侧插入锁孔(7211)中以固定连接支架(721);
当所述第二切面(821)位于第二水平槽(922)内时，所述弹簧(921)处于原长，所述锁定块(81)远离弹簧(921)的一侧脱离锁孔(7211)以拆除连接支架(721)。
3.根据权利要求2所述的一种污水生物脱氮除磷处理系统，其特征在于，所述厌氧池(2)、缺氧池(3)以及好氧池(4)侧壁均至少设有一个超声波振动棒(72)。
4.根据权利要求1至3任意一项所述的一种污水生物脱氮除磷处理系统，其特征在于，所述吸附材料(711)为细颗粒的活性沸石。
5.根据权利要求4所述的一种污水生物脱氮除磷处理系统，其特征在于，所述活性沸石的直径为0.1-1mm。
6.根据权利要求5所述的一种污水生物脱氮除磷处理系统，其特征在于，所述加料仓(71)下端连通有通道(712)，所述通道(712)内设有螺旋形的滑道(7121)，所述通道(712)外连接有振动电机(7122)。
7.根据权利要求6所述的一种污水生物脱氮除磷处理系统，其特征在于，所述沉淀池(5)下侧设有收集活性沸石的收集仓(51)。
8.根据权利要求7所述的一种污水生物脱氮除磷处理系统，其特征在于，所述沉淀池(5)底部内侧倾斜设置形成斜面(52)。
9.根据权利要求8所述的一种污水生物脱氮除磷处理系统，其特征在于，所述斜面(52)与水平面的倾斜角度为10°-30°。
说明书
一种污水生物脱氮除磷处理系统
技术领域
本发明涉及污水处理领域，特别涉及一种污水生物脱氮除磷处理系统。
背景技术
随着经济的迅速发展以及城市化进程的加快，水体的富营养化问题(氮、磷过量)也日益突出，其主要原因跟经处理后排放大量的氮、磷等营养元素有关。
公告号为CN206051770U的中国专利公开了一种城市生活污水净化处理装置，它包括污水池、初沉池、第一过滤池、厌氧池、缺氧池、好氧池、二沉池、生物膜过滤池、消毒池和储水池，所述污水池出水口连接初沉池进水口，所述初沉池出水口连接第一过滤池进水口，所述第一过滤池出水口连接厌氧池进水口，所述厌氧池出水口连接缺氧池进水口，所述缺氧池出水口连接好氧池进水口，所述好氧池出水口连接二沉池进水口，所述二沉池出口连接生物膜过滤池进口连接，所述生物膜出口连接消毒池进水口，所述消毒池出水口连接储水池进水口。
这种污水净化处理装置处理后，原水中的氨氮均在好氧段发生硝化作用生成NOx--N，如果不加以处理，会随出水排出，总氮含量很难达标。
发明内容
本发明的目的是提供一种污水生物脱氮除磷处理系统，具有能够提高氮磷去除率以符合排放标准的优点。
本发明的上述技术目的是通过以下技术方案得以实现的：
一种污水生物脱氮除磷处理系统，包括依次连通的进水口、厌氧池、缺氧池、好氧池、沉淀池以及出水口;
所述厌氧池、缺氧池以及好氧池内均设有吸附装置;
所述吸附装置包括加料仓和超声波振动棒，所述加料仓内盛装有吸附材料，每个所述加料仓分别与所述厌氧池、缺氧池以及好氧池连通;
若干所述超声波振动棒分别可拆卸连接于所述厌氧池、缺氧池以及好氧池。
进一步的，所述厌氧池、缺氧池以及好氧池侧壁均设有固定件，每个所述超声波振动棒对应一对固定件，一对所述固定件对称设置;
所述固定件包括锁定块和锁定螺柱，所述厌氧池、缺氧池以及好氧池侧壁均开设有T型槽,所述T型槽包括相互连通的第一水平槽和竖直槽，所述锁定块位于竖直槽内且与竖直槽适配;
所述竖直槽内设有弹簧，所述弹簧的一端与锁定块固接，另一端与竖直槽的槽底固接;
所述竖直槽靠近超声波振动棒的一侧槽壁开设有容纳锁定螺柱的第二水平槽;
所述厌氧池、缺氧池以及好氧池侧壁均安装有中空的安装柱，所述安装柱的轴线与第二水平槽的轴线重合，所述锁定螺柱与安装柱螺纹连接;
所述锁定块和锁定螺柱相对的两侧分别设有相互平行的第一切面和第二切面;
所述超声波振动棒上设有连接支架，所述连接支架远离超声波振动棒的两端均设有与锁定块适配的锁孔;
当所述第一切面和第二切面贴合时，所述弹簧处于拉伸状态，所述锁定块远离弹簧的一侧插入锁孔中以固定连接支架;
当所述第二切面位于第二水平槽内时，所述弹簧处于原长，所述锁定块远离弹簧的一侧脱离锁孔以拆除连接支架。
进一步的，所述厌氧池、缺氧池以及好氧池侧壁均至少设有一个超声波振动棒。
进一步的，所述吸附材料为细颗粒的活性沸石。
进一步的，所述活性沸石的直径为0.1-1mm。
进一步的，所述加料仓下端连通有通道，所述通道内设有螺旋形的滑道，所述通道外连接有振动电机。
进一步的，所述沉淀池下侧设有收集活性沸石的收集仓。
进一步的，所述沉淀池底部内侧倾斜设置形成斜面。
进一步的，所述斜面与水平面的倾斜角度为10°-30°。
本发明具有以下有益效果：
第一，利用超声波的空化效应，能够对污水中的有机物进行降解，起到自清洁的作用，另外，超声波空化泡的崩溃所产生的高能量足以使化学键断裂形成自由基，同时，超声波能够对多孔质的吸附材料起活化作用，使多孔质材质能够吸附更多的污染物质，提高污染物质的去除率。活性沸石具有高效地吸附氨氮的性能，协同反硝化菌脱氮，因此，经吸附装置处理后流出的污泥，在沉淀池中沉淀分离，总氮(包括氨氮、硝态氮、亚硝态氮等)可以高效去除，由于沉淀池回流污泥中不含有NOx-N，因此，厌氧池始终能确保其良好的厌氧状态，促使回流污泥中聚磷菌充分释放磷，为后续好氧生物除磷效果上升并稳定达到0.4mg/L以下打下扎实基础。
第二、通过固定件的设置，只需拧动锁定螺柱，锁定螺柱的运动行程短，且可以预制于池体侧壁上，在装卸超声波振动棒时，只需将连接支架的两端沿着第一水平槽插入，拧动锁定螺柱，使第一切面和第二切面贴合即可，在此过程中，锁定螺柱无需拧下，因此，锁定螺柱不易丢失，该结构设计精巧、操作方便。
