申请日1994.06.20
公开(公告)日1995.04.26
IPC分类号C02F3/30
摘要
厌氧好氧一体化污水净化器涉及污水处理设备。由不同直径的内外圆筒套叠组成，内圆筒内为厌氧区，内外圆筒之间的环形通道构成好氧区和沉淀区，环形通道底部封死，由与环形通道底留有缝隙的垂直隔板分开，污水从厌氧区下部进，上部出，进入好氧区后侧流至隔板底部缝隙处，再流入沉淀区，然后上升到上部集水斗，合格水排放出净水器，净化器设置于支架上。该净化器结构紧凑、造价低、工艺合理、效率高、应用广泛、维修操作方便。
権利要求書

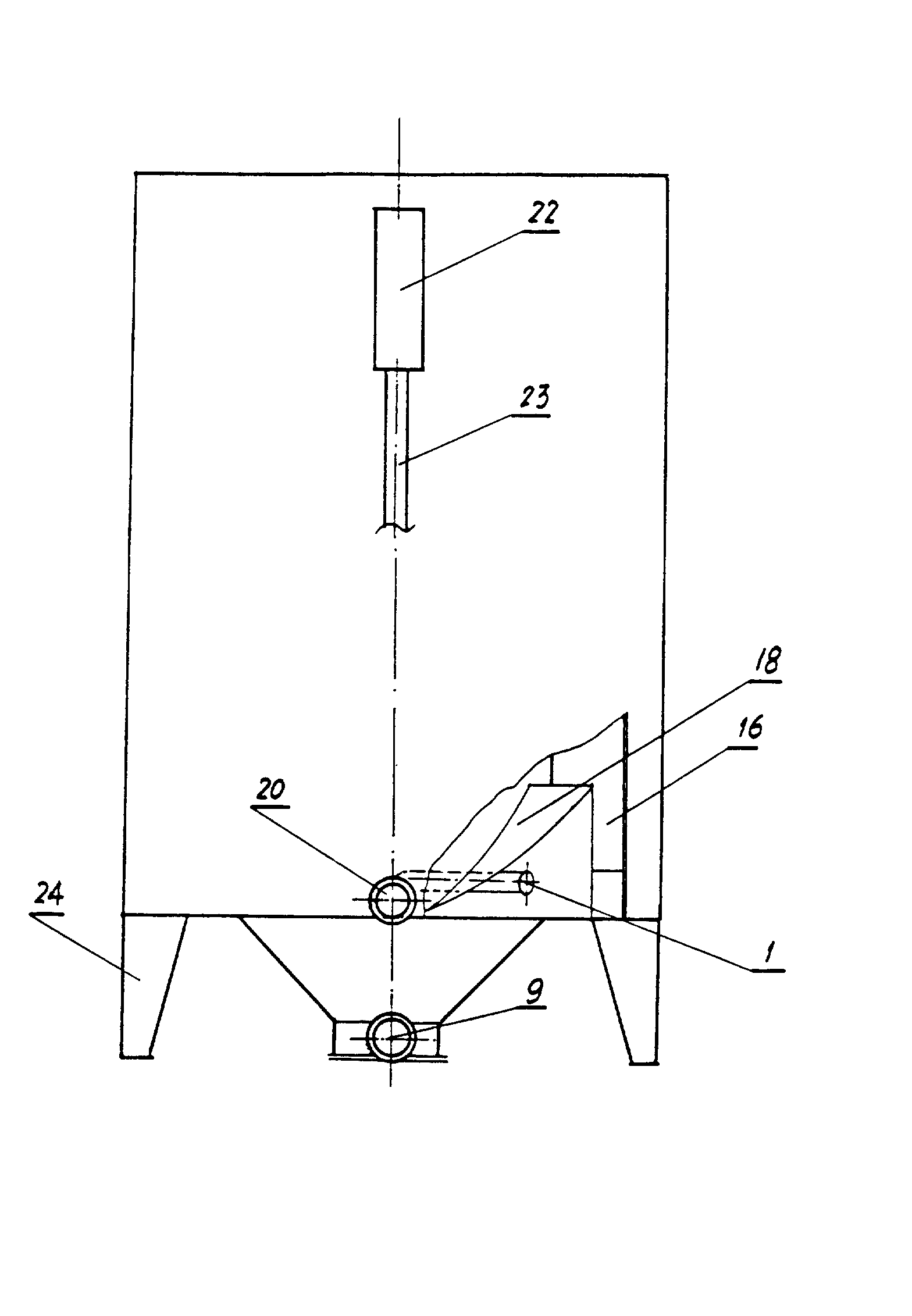

1、一种厌氧好氧一体化污水净化器，包括分隔为厌氧区(2)、好氧区(10)、沉淀区(17)三部分的污水净化器，其特征在于由不同直径的内外园筒套叠组成，内园筒作为厌氧区(2)、内园筒与外园筒之间设有环形通道构成好氧区(10)和沉淀区(17)，通道中设有上部与园筒顶部同高，下部与园筒底部留有缝隙的垂直隔板(16)，将好氧区(10)和沉淀区(17)分隔开，环形通道底部封死。净化器设置在支架(24)上。厌氧区(2)下部设有污水进水管(1)，顶部有出水口(7)，沉淀区(17)上部有集水口(21)，外侧有集水斗(22)和出水管(23)。
2、根据权利要求1所述的厌氧好氧一体化污水净化器，其特征在于所述的厌氧区(2)底部接锥形泥斗(3)，泥斗(3)下向外有排泥管(9);厌氧区(2)上部设有三角形挡泥圈(4)，上方有接沼气引出管(6)的园锥形气固分离器(5)，顶部设有集水堰(8)，出水口(7)与好氧区起端相接，使厌氧区(2)的水流向好氧区(10)。
3、根据权利要求1所述的厌氧好氧一体化污水净化器，其特征在于好氧区(10)起始端下部设有向两个方向向下倾斜至通道底部的滑泥导流板(13)，滑泥导流板(13)下面与内外圆筒隔成的空间为空压机仓(14)，仓内安装空压机，四周衬有隔音材料，外侧开有门，仓底设通气孔，使空压机进口与外界相通。
4、根据权利要求1所述的厌氧好氧一体化污水净化器，其特征在于沉淀区(17)下部有挡板(19)，沉淀区泥斗(18)，泥斗下面有向外排污泥的沉淀区排泥管(20)。
说明书
一种厌氧好氧一体化污水净化器，涉及污水处理设备制造技术，尤其涉及厌氧好氧沉淀一体化污水净化设备。
国内设计了一种地埋式沉淀、好氧沉淀、污泥好氧消化三合一净化池，其结构是用隔板横向分隔开或各工艺分开用管道联接的方形池，虽然减小了规模，但方形池容易产生死区，影响有效容积。所采用的工艺能耗较高，操作运行复杂，设备造价较高。
日本设计出一种由厌氧好氧组合成的外形为长方形的净化器，器内的厌氧和好氧段均填有填料，各工艺之间用隔板沿污水流动的水平方向依次进行简单的分隔。结构简单，效果较好，但处理量小，只适合一家一户。另一种外形为椭园形或长方形的地埋式好氧沉淀和污泥好氧消化一体化净化器，各段之间同样也是用隔板沿水平方向或纵向依次简单分隔，这种设备处理量与效果均较好，但能耗较大，造价高。
本实用新型的目的是设计一种高效率低能耗、结构简单、造价低廉、操作方便、安装与维护方便的一体化污水净化器。
为了达到上述目的，本实用新型通过以下方案来实现。包括分隔为厌氧区、好氧区、沉淀区三个部分的污水净化器，其结构要点是：采用不同直径的内外园筒套叠组成，内园筒作为上流式厌氧污泥床，(简称厌氧区)，内园筒和外园筒之间有一定距离的环形通道，构成好氧接触氧化池(简称好氧区)和竖流式沉淀池(简称沉淀区)，通道中设有上部与园筒顶部同高，下部与园筒底部留有缝隙的垂直隔板，将好氧区和沉淀区分隔开。净化器设置于支架上。厌氧区底部有一锥形园 筒，作为厌氧区的泥斗，泥斗下设有排泥管，厌氧区的下部设有从外面引入污水的进水管，上部设有三角挡泥圈，挡泥圈上方有接沼气引出管的园锥气固分离器，顶部设有集水堰，并在靠好氧区起始端一边开设出水口，使厌氧区水流流入好氧区。好氧区起始端下部设有向两个方向向下倾斜到通道底部的滑泥导流板，滑泥导流板与内外圆筒处封隔成的空间为空压机仓，仓内安装空压机，四周衬有隔音材料，外侧开有门，仓底开设通气孔，使空压机空气进口与外界相通，空气由空压机通过曝气管鼓入好氧区，供填料上的好氧微生物分解污水中有机物和水流混合用。污水经好氧微生物进一步分解后，水流穿过隔板底部缝隙进入沉淀区。在沉淀区下部有挡板，沉淀泥斗及向外排放污泥的排泥管，处理合格的水上升到沉淀区上方的集水口和外侧的集水斗通过出水管排出净化器。沉泥通过泥斗下部排泥管排出净化器外。
本实用新型的优点是：
1、采用不同直径的内外园筒套叠组成的厌氧-好氧-沉淀一体化的污水净化器，具有结构紧凑，工艺合理，抗浓度冲击负荷较强，运行稳定，管理操作简便。
2、节约电耗，与常规接触氧化法比较，可节约50%左右曝气能耗;
3、净水效率高，污泥产量低，其中COD、BOD和SS去除率达85%，NH3-N去除率达75%。
4、本实用新型可工厂化生产，其结构合理、体积小、造价低、操作安装维护方便。
