申请日2019.01.04
公开(公告)日2019.03.15
IPC分类号E03F5/10; E03F7/00
摘要
本发明涉及一种用于市政污水收集的排水装置，属于市政排水技术领域，包括集水箱，集水箱内固定设置有两块立板，两立板设置有转动辊，转动辊上绕设有传送带，传送带上设置有打捞斗，集水箱一侧设置有垃圾箱，底座上竖直转动设置有立柱，底座上设置有驱动机构，立柱上固定设置有收集斗，立柱上设置有用于驱动封板封闭或打开出料口的驱动源。打捞斗将杂物捞起，立柱在驱动机构的驱动下，驱动收集斗转动到装有杂物的打捞斗的正下方，而打捞斗内的杂物在重力的作用下落入到收集斗内，然后立柱带动收集斗运动到垃圾箱的正上方，驱动源带动封板脱离出料口，收集斗内的杂物自动落入到垃圾箱内，实现自动清理集水箱内的杂物的目的，降低清理成本。
权利要求书

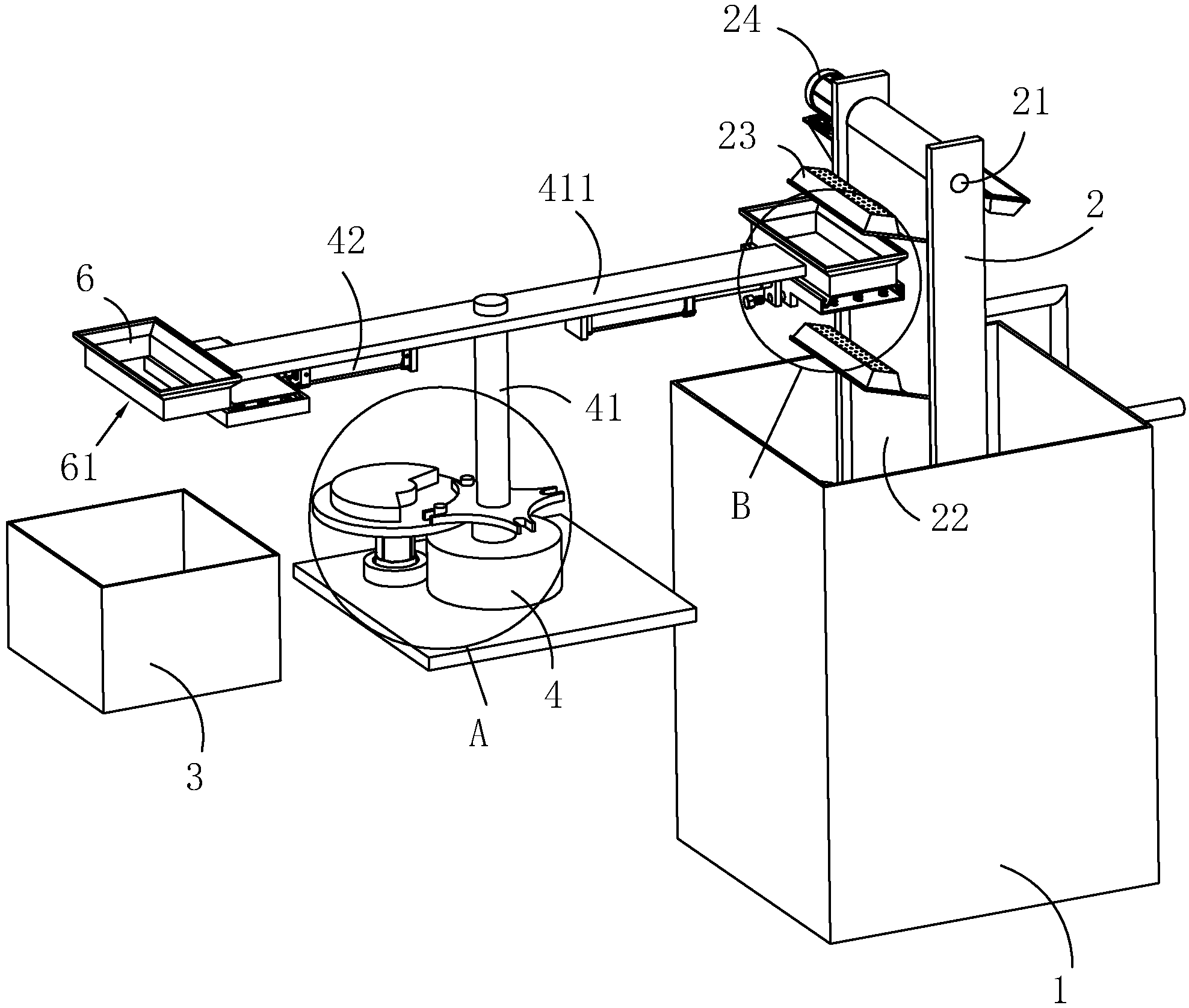

1.一种用于市政污水收集的排水装置，包括用于收集污水的集水箱(1)，集水箱(1)内设置有用于抽取集水箱(1)内污水的真空管(11)，其特征在于：所述集水箱(1)内固定设置有两块立板(2)，两所述立板(2)之间转动设置有至少两个转动辊(21)，所述转动辊(21)上绕设有传送带(22)，所述传送带(22)上间隔固定设置有若干的用于打捞杂物的打捞斗(23)，所述立板(2)上固定设置有用于驱动转动辊(21)转动的转动电机(24);
所述集水箱(1)一侧设置有垃圾箱(3)，所述垃圾箱(3)与集水箱(1)之间设置有底座(4)，所述底座(4)上竖直转动设置有立柱(41)，所述底座(4)上设置有用于驱动立柱(41)作间歇转动的驱动机构，所述立柱(41)上固定设置有用于收集打捞斗(23)掉落的杂物的收集斗(6)，所述收集斗(6)的底部开设有出料口(61)，出料口(61)处活动设置有封板(7)，所述立柱(41)上设置有用于驱动封板(7)封闭或打开出料口(61)的驱动源。
2.根据权利要求1所述的一种用于市政污水收集的排水装置，其特征在于：所述驱动机构包括槽轮(51)、主动拨盘(52)、销柱(522)和驱动电机(53)，所述槽轮(51)同轴固定设置于立柱(41)上，所述槽轮(51)上开设有四个沿圆周方向均匀分布的销槽(511)，所述驱动电机(53)固定设置于底座(4)上，所述主动拨盘(52)同轴固定设置于驱动电机(53)的输出轴上，所述销柱(522)固定设置于主动拨盘(52)上用于插入销槽(511)内以带动槽轮(51)转动。
3.根据权利要求2所述的一种用于市政污水收集的排水装置，其特征在于：所述槽轮(51)上设置有四个凹锁弧面(512)，所述主动拨盘(52)上设置有与凹锁弧面(512)配合的凸锁弧面(521)。
4.根据权利要求3所述的一种用于市政污水收集的排水装置，其特征在于：所述主动拨盘(52)上设置有两个销柱(522)，且两个销柱(522)连线的圆心角为直角，所述立柱(41)上固定设置有横杆(411)，且立柱(41)与横杆(411)的中垂线共线，所述横杆(411)的两端均固定设置有收集斗(6)。
5.根据权利要求4所述的一种用于市政污水收集的排水装置，其特征在于：所述驱动源为固定设置于横杆(411)上的气压缸(42)，所述气压缸(42)的活塞杆与封板(7)固定连接，所述封板(7)的顶壁开设有活动槽(71)，所述活动槽(71)内滑动设置有活动板(711)，所述活动槽(71)内设置有用于驱使活动板(711)与收集斗(6)抵紧的压簧(712)，所述压簧(712)的一端与活动槽(71)的底壁固定连接、另一端与活动板(711)固定连接，所述活动槽(71)远离立柱(41)的侧壁开设有限位槽(713)，所述活动板(711)远离立柱(41)的一端固定设置有插入限位槽(713)内的限位板(7111)，所述限位板(7111)与活动板(711)之间设置有倾斜的连接板(7112)，且靠近限位板(7111)的一端为较低端。
6.根据权利要求1所述的一种用于市政污水收集的排水装置，其特征在于：所述打捞斗(23)的底壁开设有滤水孔(231)。
7.根据权利要求5所述的一种用于市政污水收集的排水装置，其特征在于：所述气压缸(42)的活塞杆上固定设置有安装块(421)，所述封板(7)的侧壁固定设置有连接块(72)，所述安装块(421)上开设有安装孔(4211)，所述连接块(72)上开设有连接孔(721)，所述安装孔(4211)内转动设置有用于与连接孔(721)螺纹连接的连接螺栓(4212)。
8.根据权利要求1所述的一种用于市政污水收集的排水装置，其特征在于：所述收集斗(6)的侧壁倾斜设置，且收集斗(6)的上端开口的面积大于下端出料口(61)的面积。
说明书
一种用于市政污水收集的排水装置
技术领域
本发明涉及市政排水技术领域，特别涉及一种用于市政污水收集的排水装置。
背景技术
小区污水收集是市政排水和污水处理的重要环节，其目的是将小区内的多个排水单位所排放的污水进行收集并输送至主干管道排放或通过污水处理设施进行处理后排放。
公布号为CN104652573A的发明专利提供了一种用于市政污水收集的真空排水系统技术与装置，在真空管道末梢设置连接空气的排空管，并对排空管的启闭进行控制，通过补入一定量的空气增加水柱前端面与后端面的压差，使得末梢水柱能够顺利前行。
工作时，排水点的污水先通过重力自流进入就近的集水箱内，在集水箱内设有真空管，真空管将集水箱内的污水抽出，为了避免一些杂物将真空管堵住，在真空管的进水口设有套网，以拦截杂物，当集水箱内的杂物堆积到一定数量之后，就需要人工进行清捞。
但是，人工清理需要消耗大量的人力物力，清理不方便，清理成本较高。
发明内容
本发明的目的在于提供一种用于市政污水收集的排水装置，具有自动清理集水箱内的杂物，降低清理成本的优点。
本发明的上述技术目的是通过以下技术方案得以实现的：
一种用于市政污水收集的排水装置，包括用于收集污水的集水箱，集水箱内设置有用于抽取集水箱内污水的真空管，所述集水箱内固定设置有两块立板，两所述立板之间转动设置有至少两个转动辊，所述转动辊上绕设有传送带，所述传送带上间隔固定设置有若干的用于打捞杂物的打捞斗，所述立板上固定设置有用于驱动转动辊转动的转动电机;
所述集水箱一侧设置有垃圾箱，所述垃圾箱与集水箱之间设置有底座，所述底座上竖直转动设置有立柱，所述底座上设置有用于驱动立柱作间歇转动的驱动机构，所述立柱上固定设置有用于收集打捞斗掉落的杂物的收集斗，所述收集斗的底部开设有出料口，出料口处活动设置有封板，所述立柱上设置有用于驱动封板封闭或打开出料口的驱动源。
实施上述技术方案，当想要对漂浮在集水箱内或沉淀在集水箱底部的杂物进行处理的时候，启动转动电机，转动电机带动转动辊旋转，转动辊带动传送带以及打捞斗运动，打捞斗在由集水箱的底部运动到集水箱的上方的过程中，将沉淀在集水箱底部和漂浮在集水箱内液面上的杂物捞起，当装有杂物的打捞斗运动到传送带的最高点时，立柱在驱动机构的驱动下，驱动收集斗转动到装有杂物的打捞斗的正下方并停留一定的时间，而打捞斗内的杂物在重力的作用下落入到收集斗内，然后驱动机构继续驱动立柱转动，立柱带动收集斗运动到垃圾箱的正上方并停留一定的时间，此时，启动驱动源，驱动源带动封板脱离出料口，收集斗内的杂物自动落入到垃圾箱内，然后驱动源带动封板再次封闭出料口，然后驱动机构再带动收集箱运动到靠近传送带的接料位置，以此循环，实现自动清理集水箱内的杂物的目的，降低清理成本。
本发明进一步设置为：所述驱动机构包括槽轮、主动拨盘、销柱和驱动电机，所述槽轮同轴固定设置于立柱上，所述槽轮上开设有四个沿圆周方向均匀分布的销槽，所述驱动电机固定设置于底座上，所述主动拨盘同轴固定设置于驱动电机的输出轴上，所述销柱固定设置于主动拨盘上用于插入销槽内以带动槽轮转动。
实施上述技术方案，启动驱动电机，驱动电机带动主动拨盘转动，主动拨盘带动销柱转动，销柱插入销槽带动槽轮转动，槽轮带动立柱转动，实现带动收集斗间歇转动的目的。
本发明进一步设置为：所述槽轮上设置有四个凹锁弧面，所述主动拨盘上设置有与凹锁弧面配合的凸锁弧面。
实施上述技术方案，凹锁弧面与凸锁弧面配合，起到防止槽轮回转的目的，保证收集斗位置的稳定。
本发明进一步设置为：所述主动拨盘上设置有两个销柱，且两个销柱连线的圆心角为直角，所述立柱上固定设置有横杆，且立柱与横杆的中垂线共线，所述横杆的两端均固定设置有收集斗。
实施上述技术方案，主动拨盘上的销柱带动槽轮转动，槽轮带动立柱以及横杆转动，而当主动拨盘转动一周时，横杆转动1800，即实现将收集斗从靠近传送带的接料的位置转动到位于垃圾箱上方的卸料的位置，并在这两个位置停留一段时间，且在每个位置停留的时间为主动拨盘转动3/4周所用的时间，为收集斗接收杂物以及倾倒杂物留下足够的时间。
本发明进一步设置为：所述驱动源为固定设置于横杆上的气压缸，所述气压缸的活塞杆与封板固定连接，所述封板的顶壁开设有活动槽，所述活动槽内滑动设置有活动板，所述活动槽内设置有用于驱使活动板与收集斗抵紧的压簧，所述压簧的一端与活动槽的底壁固定连接、另一端与活动板固定连接，所述活动槽远离立柱的侧壁开设有限位槽，所述活动板远离立柱的一端固定设置有插入限位槽内的限位板，所述限位板与活动板之间设置有倾斜的连接板，且靠近限位板的一端为较低端。
实施上述技术方案，在气压缸带动封板封闭出料口的过程中，当连接板与收集斗抵触时，活动板受力向活动槽内运动，压簧被压缩，以便于封板能够顺利移动并封闭出料口，而压簧的压力驱使活动板抵紧收集斗的底部，防止杂物泄漏。
本发明进一步设置为：所述打捞斗的底壁开设有滤水孔。
实施上述技术方案，在打捞斗运动到集水箱的液面上时，打捞斗内的污水可通过滤水孔落入到集水箱内。
本发明进一步设置为：所述气压缸的活塞杆上固定设置有安装块，所述封板的侧壁固定设置有连接块，所述安装块上开设有安装孔，所述连接块上开设有连接孔，所述安装孔内转动设置有用于与连接孔螺纹连接的连接螺栓。
实施上述技术方案，安装封板时，转动连接螺栓，使连接螺栓与连接孔螺纹连接，实现封板的可拆卸连接，便于活动板的维修和更换。
本发明进一步设置为：所述收集斗的侧壁倾斜设置，且收集斗的上端开口的面积大于下端出料口的面积。
实施上述技术方案，将收集斗侧壁倾斜设置，增大收集斗的上端开口的面积，以便于杂物顺利落入到收集斗内。
综上所述，本发明对比于现有技术的有益效果为：
一、打捞斗在由集水箱的底部运动到集水箱的上方的过程中，将沉淀在集水箱底部和漂浮在集水箱内液面上的杂物捞起，当装有杂物的打捞斗运动到传送带的最高点时，立柱在驱动机构的驱动下，驱动收集斗转动到装有杂物的打捞斗的正下方并停留一定的时间，而打捞斗内的杂物在重力的作用下落入到收集斗内，然后驱动机构继续驱动立柱转动，立柱带动收集斗运动到垃圾箱的正上方并停留一定的时间，此时，启动驱动源，驱动源带动封板脱离出料口，收集斗内的杂物自动落入到垃圾箱内，然后驱动源带动封板再次封闭出料口，然后驱动机构再带动收集箱运动到靠近传送带的接料位置，以此循环，实现自动清理集水箱内的杂物的目的，降低清理成本;
二、在气压缸带动封板封闭出料口的过程中，当连接板与收集斗抵触时，活动板受力向活动槽内运动，压簧被压缩，以便于封板能够顺利移动并封闭出料口，而压簧的压力驱使活动板抵紧收集斗的底部，防止杂物泄漏;
三、在打捞斗运动到集水箱的液面上时，打捞斗内的污水可通过滤水孔落入到集水箱内。
