申请日2019.01.05
公开(公告)日2019.03.15
IPC分类号B01D36/04
摘要
本发明涉及污水处理装置领域，具体的说是一种氧化沟一体化污水处理装置，包括沉降池、沉降处理机构、升降机构、连接机构、过滤器壳体机构、搅拌机构和过滤机构;所述沉降池的顶部固定连接有所述沉降处理机构，所述沉降处理机构的的顶部固定连接有所述升降机构;所述连接机构背离所述沉降池的一端安装于所述过滤器壳体机构，所述过滤器壳体机构的内腔侧壁上安装有所述过滤机构。本发明的所述沉降板安装于两个所述支撑套杆上，便于所述沉降板通过所述支撑套杆的升降上下移动，同时所述升降绳固定端安装于所述沉降板顶面上，从而可手动控制所述升降绳进而控制所述沉降板的升降，使得所述沉降板的清理维护工作更加便捷。
权利要求书

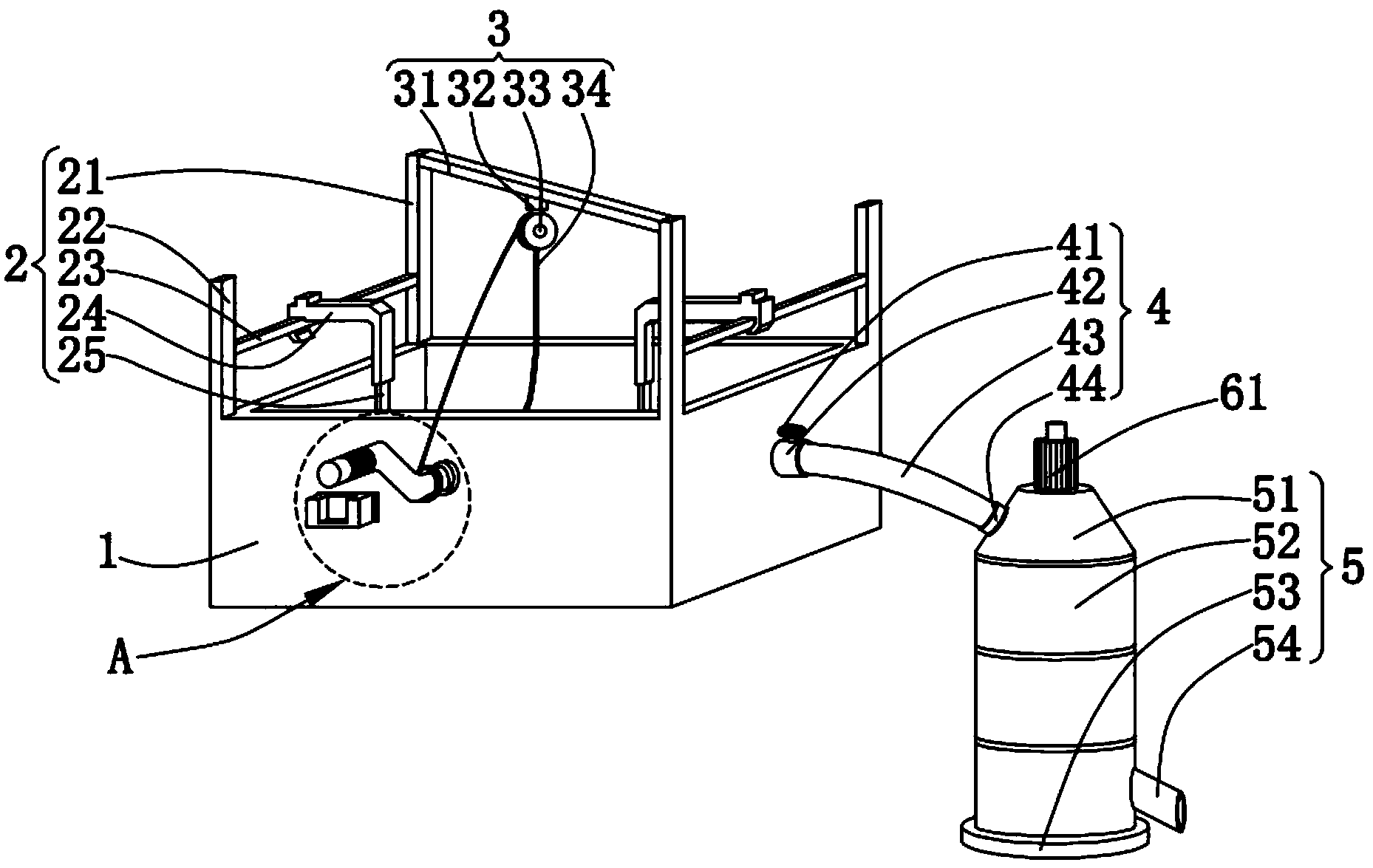

1.一种氧化沟一体化污水处理装置，其特征在于：包括沉降池(1)、沉降处理机构(2)、升降机构(3)、连接机构(4)、过滤器壳体机构(5)、搅拌机构(6)和过滤机构(7);所述沉降池(1)的顶部固定连接有用于使废水中杂质沉降的所述沉降处理机构(2)，所述沉降处理机构(2)的的顶部固定连接有所述升降机构(3);所述沉降池(1)上一处侧壁的中部固定安装有所述连接机构(4)，所述连接机构(4)背离所述沉降池(1)的一端固定安装于用于支撑防护所述搅拌机构(6)和所述过滤机构(7)的所述过滤器壳体机构(5)的顶部侧面，所述过滤器壳体机构(5)的内腔侧壁上固定安装有所述过滤机构(7)，且所述过滤器壳体机构(5)的内部径向贯穿转动连接有所述搅拌机构(6)。
2.根据权利要求1所述的一种氧化沟一体化污水处理装置，其特征在于：所述沉降处理机构(2)包括第一支撑架(21)、第二支撑架(22)、支架杆(23)、支撑套筒(24)、支撑套杆(25)、升降绳固定端(26)、沉降板(27)、毛刷安装座(28)和清洁毛刷(29)，矩形立方体状的所述第一支撑杆(21)以及所述第二支撑杆(22)分别固定连接于所述沉降池(1)的顶部的两侧拐角处，所述支架杆(23)垂直于所述第一支撑杆(21)固定连接于所述第一支撑杆(21)和所述第二支撑杆(22)之间，呈倒L型弯钩状的两个所述支撑套筒(24)分别滑动卡合连接于两个所述支架杆(23)上，水平截面形状面积大小与所述支撑套筒(24)内腔的水平截面形状大小相同的所述支撑套杆(25)滑动套接于所述支撑套筒(24);呈矩形板状的所述沉降板(27)固定安装于两个所述支撑套杆(25)的底部，呈圆饼状的所述升降绳固定端(26)固定安装于所述沉降板(27)顶面上的中部;呈矩形长条状的所述毛刷安装座(28)固定连接于所述沉降板(27)四周的外侧面上，刷毛平均间距为0.1mm的所述清洁毛刷(29)固定安装于所述毛刷安装座(28)上背离所述沉降板(27)的一侧。
3.根据权利要求2所述的一种氧化沟一体化污水处理装置，其特征在于：所述升降机构(3)包括升降横杆(31)、滑轮支座(32)、定滑轮(33)、升降绳(34)、转动把手限位端(35)、转动把手(36)、转动把手连接轴(37)和转动把手限位块(38)，矩形长条状的所述升降横杆(31)固定连接于两个所述第一支撑架(21)的顶部侧壁，呈圆筒状的所述滑轮支座(32)的底部固定连接有所述定滑轮(33)，所述升降绳(34)缠绕连接于所述定滑轮(33)上;呈Z字形的所述转动把手(36)转动连接于固定安装在所述沉降池(1)的一面外侧壁中部的所述转动把手连接轴(37)上，且所述转动把手(36)上缠绕连接有所述升降绳(34)的一端，所述升降绳固定端(26)上缠绕连接有所述升降绳(34)的另一端，同时所述转动把手(36)背离所述转动把手连接轴(37)的一端转动连接有所述转动把手限位端(35);呈矩形凹槽状的所述转动把手限位块(38)固定安装于所述转动把手连接轴(37)在所述沉降池(1)上外侧壁的底部。
4.根据权利要求1所述的一种氧化沟一体化污水处理装置，其特征在于：所述连接机构(4)包括止水阀(41)、出水口连接管(42)、通水管(43)和进水口连接管(44)，圆筒状的所述出水口连接管(42)固定安装于所述沉降池(1)侧壁上开设有通孔的部位，所述止水阀(41)固定安装于所述出水口连接管(42)侧壁的顶部上，所述通水管(43)的一端螺纹连接于所述出水口连接管(42)内，所述进水口连接管(44)的一端螺纹连接于所述通水管(43)的另一端，所述进水口连接管(44)的另一端固定安装于所述过滤器壳体机构(5)的顶部侧面设有通孔的部位。
5.根据权利要求4所述的一种氧化沟一体化污水处理装置，其特征在于：所述过滤器壳体机构(5)包括壳盖(51)、主壳体(52)、过滤器底座(53)和排水管(54)，所述进水口连接管(44)背离所述通水管(43)的一端固定安装于呈圆台状的所述壳盖(51)侧壁上设有通孔的部位，呈中空圆柱状的所述主壳体(52)固定安装于所述壳盖(51)的底部，呈圆管状的所述排水管(54)固定安装于所述主壳体(52)背离所述进水口连接管(44)一侧的底部，呈实心圆饼状的所述过滤器底座(53)固定安装于所述主壳体(52)的底部。
6.根据权利要求5所述的一种氧化沟一体化污水处理装置，其特征在于：所述搅拌机构(6)包括驱动电机(61)、搅拌杆(62)、第一搅拌桨(63)、第二搅拌桨(64)、第三搅拌桨(65)和搅拌杆连接轴(66)，所述驱动电机(61)固定安装于所述壳盖(51)的顶部，所述搅拌杆(62)的一端转动连接于所述驱动电机(61)底部的转轴上，另一端转动连接于固定安装在所述主壳体(52)内侧壁底面上的所述搅拌杆连接轴(66)，且呈螺旋形的所述第一搅拌桨(63)、所述第二搅拌桨(64)和所述第三搅拌桨(65)依次从顶部到底部固定安装于所述搅拌杆(62)的侧壁上。
7.根据权利要求6所述的一种氧化沟一体化污水处理装置，其特征在于：所述过滤机构(7)包括第一滤网(71)、搅拌贯穿座(72)和第二滤网(73)，所述第一滤网(71)固定安装在所述主壳体(52)的内侧壁上距离顶部五分之一处，所述第二滤网(73)固定安装在所述主壳体(52)的内侧壁上距离顶部五分之三处，且所述第一滤网(71)和所述第二滤网(73)将所述第一搅拌桨(63)、所述第二搅拌桨(64)和所述第三搅拌桨(65)分隔开;呈圆柱状的所述搅拌贯穿座(72)固定安装在所述第一滤网(71)和所述第二滤网(73)的中部。
8.根据权利要求6所述的一种氧化沟一体化污水处理装置，其特征在于：所述第一搅拌桨(63)为呈逆时针转向的螺旋结构，所述第二搅拌桨(64)为呈顺时针转向的螺旋结构，所述第三搅拌桨(65)为呈逆时针转向的螺旋结构。
9.根据权利要求7所述的一种氧化沟一体化污水处理装置，其特征在于：所述第一滤网(71)的滤网滤孔大于所述第二滤网(73)的滤网滤孔。
说明书
一种氧化沟一体化污水处理装置
技术领域
本发明涉及污水处理装置领域，具体的说是一种氧化沟一体化污水处理装置。
背景技术
随着社会的快速发展，各类工业产品在我们生活中所占的比重越来越高，但在工业生产过程中，不可避免的会带来一些污染问题，其中最突出的就是工业污水的处理问题。工业污水包括生产污水、生产污水及冷却水，是指工业生产过程中产生的污水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。因此，对于目前的生产情况，工业生产部门多应用有多种污水过滤装置。
然而传统的工业污水过滤装置在使用过程中不便于对用在沉降过程的沉降装置进行侧壁污垢的清理和装置的维护;同时，在进行过滤污水的过程中，由于污水颗粒在重力作用下会分布不均匀，从而污水的污浊分布情况不确定，使得对污水的过滤效果造成了一定程度的影响。鉴于此，本发明提供了一种氧化沟一体化污水处理装置，具有以下特点：
(1)本发明所述的一种氧化沟一体化污水处理装置，呈矩形板状的所述沉降板固定安装于两个所述支撑套杆的底部，便于所述沉降板可以通过所述支撑套杆的升降而上下移动，同时呈圆饼状的所述升降绳固定端固定安装于所述沉降板顶面上的中部，从而可通过手动控制所述升降绳进而自由控制所述沉降板的自由升降，使得所述沉降板的清理维护工作更加的便捷。
(2)本发明所述的一种氧化沟一体化污水处理装置，呈矩形长条状的所述毛刷安装座固定连接于所述沉降板四周的外侧面上，便于通过所述毛刷安装座的带动同时实现自由的上下升降，刷毛平均间距为0.1mm的所述清洁毛刷固定安装于所述毛刷安装座上背离所述沉降板的一侧，便于所述清洁毛刷在所述毛刷安装座的带动下实现自由升降，使得所述清洁毛刷可以在升降的过程中对所述沉降池的内侧壁上的污垢物进行方便的清理。
(3)本发明所述的一种氧化沟一体化污水处理装置，所述搅拌杆的一端转动连接于所述驱动电机底部的转轴上，从而所述搅拌杆可以在所述驱动电机的带动下进行转动，呈螺旋形的所述第一搅拌桨、所述第二搅拌桨和所述第三搅拌桨依次从顶部到底部固定安装于所述搅拌杆的侧壁上，便于工作时在所述搅拌杆的带动下转动，对污水实现搅拌效果，使得污水中污浊颗粒分布均匀，提高所述过滤机构的过滤效果。
发明内容
针对现有技术中的问题，本发明提供了一种氧化沟一体化污水处理装置，呈矩形板状的所述沉降板固定安装于两个所述支撑套杆的底部，便于所述沉降板可以通过所述支撑套杆的升降而上下移动，同时呈圆饼状的所述升降绳固定端固定安装于所述沉降板顶面上的中部，从而可通过手动控制所述升降绳进而自由控制所述沉降板的自由升降，使得所述沉降板的清理维护工作更加的便捷，呈矩形长条状的所述毛刷安装座固定连接于所述沉降板四周的外侧面上，便于通过所述毛刷安装座的带动同时实现自由的上下升降，刷毛平均间距为0.1mm的所述清洁毛刷固定安装于所述毛刷安装座上背离所述沉降板的一侧，便于所述清洁毛刷在所述毛刷安装座的带动下实现自由升降，使得所述清洁毛刷可以在升降的过程中对所述沉降池的内侧壁上的污垢物进行方便的清理，所述搅拌杆的一端转动连接于所述驱动电机底部的转轴上，从而所述搅拌杆可以在所述驱动电机的带动下进行转动，呈螺旋形的所述第一搅拌桨、所述第二搅拌桨和所述第三搅拌桨依次从顶部到底部固定安装于所述搅拌杆的侧壁上，便于工作时在所述搅拌杆的带动下转动，对污水实现搅拌效果，使得污水中污浊颗粒分布均匀，提高所述过滤机构的过滤效果。
本发明解决其技术问题所采用的技术方案是：一种氧化沟一体化污水处理装置，包括沉降池、沉降处理机构、升降机构、连接机构、过滤器壳体机构、搅拌机构和过滤机构;所述沉降池的顶部固定连接有用于使污水中杂质沉降的所述沉降处理机构，所述沉降处理机构的的顶部固定连接有所述升降机构;所述沉降池上一处侧壁的中部固定安装有所述连接机构，所述连接机构背离所述沉降池的一端固定安装于用于支撑防护所述搅拌机构和所述过滤机构的所述过滤器壳体机构的顶部侧面，所述过滤器壳体机构的内腔侧壁上固定安装有所述过滤机构，且所述过滤器壳体机构的内部径向贯穿转动连接有所述搅拌机构。
具体的，所述沉降处理机构包括第一支撑架、第二支撑架、支架杆、支撑套筒、支撑套杆、升降绳固定端、沉降板、毛刷安装座和清洁毛刷，矩形立方体状的所述第一支撑杆以及所述第二支撑杆分别固定连接于所述沉降池的顶部的两侧拐角处，所述支架杆垂直于所述第一支撑杆固定连接于所述第一支撑杆和所述第二支撑杆之间，呈倒L型弯钩状的两个所述支撑套筒分别滑动卡合连接于两个所述支架杆上，水平截面形状面积大小与所述支撑套筒内腔的水平截面形状大小相同的所述支撑套杆滑动套接于所述支撑套筒;呈矩形板状的所述沉降板固定安装于两个所述支撑套杆的底部，呈圆饼状的所述升降绳固定端固定安装于所述沉降板顶面上的中部;呈矩形长条状的所述毛刷安装座固定连接于所述沉降板四周的外侧面上，刷毛平均间距为0.1mm的所述清洁毛刷固定安装于所述毛刷安装座上背离所述沉降板的一侧。
具体的，所述升降机构包括升降横杆、滑轮支座、定滑轮、升降绳、转动把手限位端、转动把手、转动把手连接轴和转动把手限位块，矩形长条状的所述升降横杆固定连接于两个所述第一支撑架的顶部侧壁，呈圆筒状的所述滑轮支座的底部固定连接有所述定滑轮，所述升降绳缠绕连接于所述定滑轮上;呈Z字形的所述转动把手转动连接于固定安装在所述沉降池的一面外侧壁中部的所述转动把手连接轴上，且所述转动把手上缠绕连接有所述升降绳的一端，所述升降绳固定端上缠绕连接有所述升降绳的另一端，同时所述转动把手背离所述转动把手连接轴的一端转动连接有所述转动把手限位端;呈矩形凹槽状的所述转动把手限位块固定安装于所述转动把手连接轴在所述沉降池上外侧壁的底部。
具体的，所述连接机构包括止水阀、出水口连接管、通水管和进水口连接管，圆筒状的所述出水口连接管固定安装于所述沉降池侧壁上开设有通孔的部位，所述止水阀固定安装于所述出水口连接管侧壁的顶部上，所述通水管的一端螺纹连接于所述出水口连接管内，所述进水口连接管的一端螺纹连接于所述通水管的另一端，所述进水口连接管的另一端固定安装于所述过滤器壳体机构的顶部侧面设有通孔的部位。
具体的，所述过滤器壳体机构包括壳盖、主壳体、过滤器底座和排水管，所述进水口连接管背离所述通水管的一端固定安装于呈圆台状的所述壳盖侧壁上设有通孔的部位，呈中空圆柱状的所述主壳体固定安装于所述壳盖的底部，呈圆管状的所述排水管固定安装于所述主壳体背离所述进水口连接管一侧的底部，呈实心圆饼状的所述过滤器底座固定安装于所述主壳体的底部。
具体的，所述搅拌机构包括驱动电机、搅拌杆、第一搅拌桨、第二搅拌桨、第三搅拌桨和搅拌杆连接轴，所述驱动电机固定安装于所述壳盖的顶部，所述搅拌杆的一端转动连接于所述驱动电机底部的转轴上，另一端转动连接于固定安装在所述主壳体内侧壁底面上的所述搅拌杆连接轴，且呈螺旋形的所述第一搅拌桨、所述第二搅拌桨和所述第三搅拌桨依次从顶部到底部固定安装于所述搅拌杆的侧壁上。
具体的，所述过滤机构包括第一滤网、搅拌贯穿座和第二滤网，所述第一滤网固定安装在所述主壳体的内侧壁上距离顶部五分之一处，所述第二滤网固定安装在所述主壳体的内侧壁上距离顶部五分之三处，且所述第一滤网和所述第二滤网将所述第一搅拌桨、所述第二搅拌桨和所述第三搅拌桨分隔开;呈圆柱状的所述搅拌贯穿座固定安装在所述第一滤网和所述第二滤网的中部。
具体的，所述第一搅拌桨为呈逆时针转向的螺旋结构，所述第二搅拌桨为呈顺时针转向的螺旋结构，所述第三搅拌桨为呈逆时针转向的螺旋结构。
具体的，所述第一滤网的滤网滤孔大于所述第二滤网的滤网滤孔。
本发明的有益效果：
(1)本发明所述的一种氧化沟一体化污水处理装置，呈矩形板状的所述沉降板固定安装于两个所述支撑套杆的底部，便于所述沉降板可以通过所述支撑套杆的升降而上下移动，同时呈圆饼状的所述升降绳固定端固定安装于所述沉降板顶面上的中部，从而可通过手动控制所述升降绳进而自由控制所述沉降板的自由升降，使得所述沉降板的清理维护工作更加的便捷。
(2)本发明所述的一种氧化沟一体化污水处理装置，呈矩形长条状的所述毛刷安装座固定连接于所述沉降板四周的外侧面上，便于通过所述毛刷安装座的带动同时实现自由的上下升降，刷毛平均间距为0.1mm的所述清洁毛刷固定安装于所述毛刷安装座上背离所述沉降板的一侧，便于所述清洁毛刷在所述毛刷安装座的带动下实现自由升降，使得所述清洁毛刷可以在升降的过程中对所述沉降池的内侧壁上的污垢物进行方便的清理。
(3)本发明所述的一种氧化沟一体化污水处理装置，所述搅拌杆的一端转动连接于所述驱动电机底部的转轴上，从而所述搅拌杆可以在所述驱动电机的带动下进行转动，呈螺旋形的所述第一搅拌桨、所述第二搅拌桨和所述第三搅拌桨依次从顶部到底部固定安装于所述搅拌杆的侧壁上，便于工作时在所述搅拌杆的带动下转动，对污水实现搅拌效果，使得污水中污浊颗粒分布均匀，提高所述过滤机构的过滤效果。
