申请日2019.01.04
公开(公告)日2019.03.26
IPC分类号E03F5/04; E03F5/14; B01D36/04
摘要
本发明公开了一种防堵雨污水管道系统及其使用方法，属于建筑技术领域。本发明系统包括通过过渡水管连接的沉淀池和过滤池;过滤池内安装过滤装置，进入过滤池的水经过滤装置过滤净化后排出;过滤装置包括相连通的一级过滤层和二级过滤层，一级过滤层的过滤间隙大于二级过滤层的过滤间隙，进入过滤池的水依次经过一级过滤层和二级过滤层后排出过滤池。本发明系统的使用方法为：雨污水先流入沉淀池进行一次沉降，再流入过滤池进行二次沉降，接着经过过滤装置过滤后排出。本发明采用分级处理雨污水的原理，能够从源头上控制进入雨污水管道固体垃圾的数量，进而减小管道堵塞的可能性，且具有环保、可循环利用、减小清淤工作量、易于维护等特点。
权利要求书

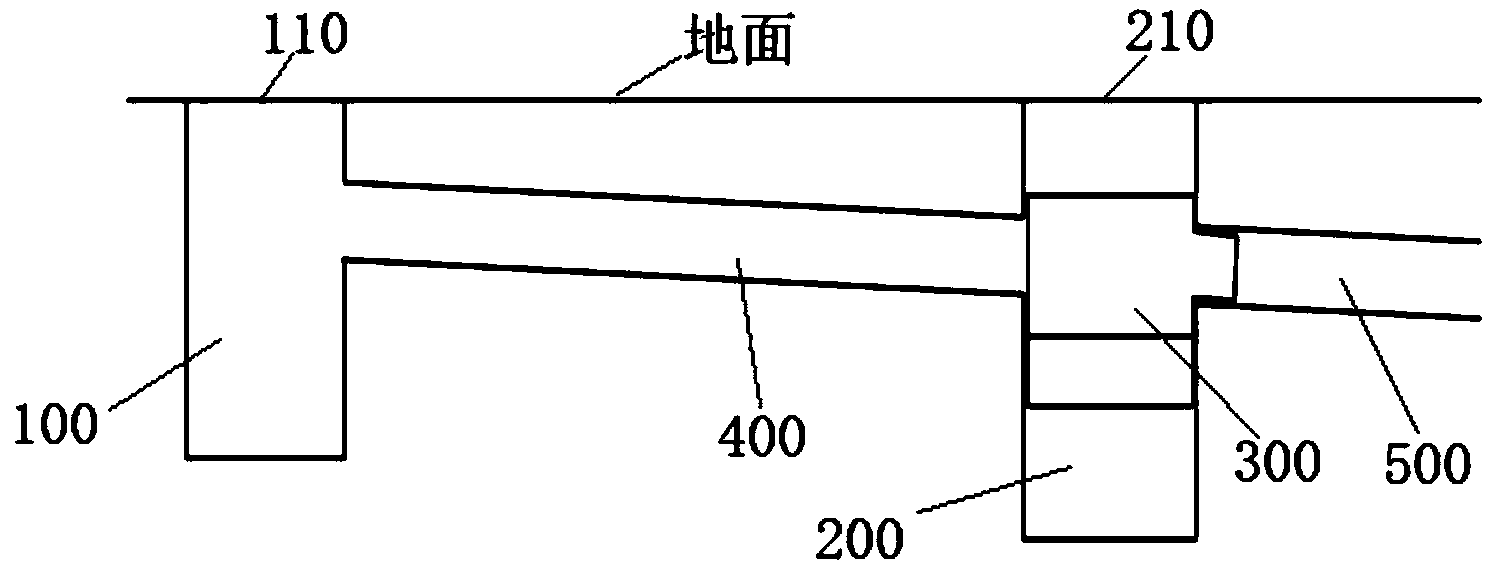

1.一种防堵雨污水管道系统，其特征在于：包括连通地面的沉淀池(100)和过滤池(200);所述沉淀池(100)和过滤池(200)之间通过过渡水管(400)连接;所述过滤池(200)内安装过滤装置(300)，进入过滤池(200)的水经过滤装置(300)过滤净化后排出。
2.根据权利要求1所述的一种防堵雨污水管道系统，其特征在于：所述过渡水管(400)倾斜设置，连接沉淀池(100)的一端高于连接过滤池(200)的一端。
3.根据权利要求2所述的一种防堵雨污水管道系统，其特征在于：所述过渡水管(400)与水平面的倾斜角度为5°-10°。
4.根据权利要求1所述的一种防堵雨污水管道系统，其特征在于：所述过滤装置(300)包括相连通的一级过滤层(320)和二级过滤层(310)，一级过滤层(320)的过滤间隙大于二级过滤层(310)的过滤间隙，进入过滤池(200)的水依次经过一级过滤层(320)和二级过滤层(310)后排出过滤池(200)。
5.根据权利要求4所述的一种防堵雨污水管道系统，其特征在于：所述一级过滤层(320)的一级滤料(360)采用海绵、活性炭过滤绵、颗粒活性炭中的一种或几种组合。
6.根据权利要求4所述的一种防堵雨污水管道系统，其特征在于：所述二级过滤层(310)的二级滤料(350)采用机制砂、石英砂的一种或两种的组合，一级滤料(360)粒径为40-50mm。
7.根据权利要求4或5或6所述的一种防堵雨污水管道系统，其特征在于：所述过滤装置(300)还包括连通二级过滤层(310)的出水仓(330)，二级过滤层(310)过滤后的水经出水仓(330)排出过滤池(200)。
8.根据权利要求7所述的一种防堵雨污水管道系统，其特征在于：所述过滤装置(300)还包括过滤筒体，一级滤料(360)和二级滤料(350)装于过滤筒体内，且两者之间通过隔离网隔离。
9.根据权利要求8所述的一种防堵雨污水管道系统，其特征在于：所述过滤池(200)的上端口通至地面，并通过井盖(210)封闭，过滤池(200)的内壁上安装有从过滤池(200)的上端口至过滤筒体上的爬梯(220)。
10.权利要求1-9中任意一种所述的防堵雨污水管道系统的使用方法，其步骤包括：
一、沉淀
地面的雨污水流至水篦子(110)处，流入沉淀池(100)内并在其底部得到静置沉淀，水中的部分固体沉于池底，雨污水得到一次沉淀净化，一次沉淀净化后的水通过过渡水管(400)流入过滤池(200)内，在过滤池(200)内得到二次沉淀净化;
二、过滤
当过滤池(200)内水位达到过滤装置(300)所在位置，过滤装置(300)对二次沉淀净化后的雨污水进行过滤净化，过滤净化后的水排出过滤池(200)。
说明书
一种防堵雨污水管道系统及其使用方法
技术领域
本发明属于建筑技术领域，更具体地说，涉及一种防堵雨污水管道系统及其使用方法。
背景技术
随着建筑施工技术和建筑功能使用要求的不断提高，房屋建筑及道路面积迅速增长，城市非透水地面面积也相应增加，造成了城市总径流系数增大，雨水径流洪峰流量剧增。而随着社会的快速发展和人们生活水平的提高，雨水管道施工管理越来越引起人们的关注，雨水管的堵塞已成为影响人们正常生活的一个突出问题。现阶段，雨污水管道堵塞现象严重，给人们的生活带来诸多不便。雨污水管道堵塞会给人们出行带来困难，且管道堵塞后，遍地的污水就让人难以忍受，同时污染了环境，滋生了细菌和病毒，直接影响人们的身体健康。究其主要原因，每逢下雨天，雨水冲刷路面，携带各种固体杂物，一并流入排水管道，在水流过程中固体因重力作用沉积下来，若不能得到及时的清理，长此以往便会将排水管道堵塞，导致其过水断面减小，过水能力降低，更有甚者堵塞整个排水管道断面，使之排水系统丧失功能，造成逢雨必堵的状况。
目前城市排水管道清淤方法主要是水力冲洗及人力疏通等常用方法，以“抓、冲、吸”的方法清通排水管道。尽管如此，城市排水管道管路众多和处于地下空间狭隘等原因，清理工作十分困难，清淤频率不高。因此，迫切需要一种新的方法来解决这种清淤难又易堵的问题。
长期以来人们对于城市排水一直比较关注，现有技术中也有多种改善城市排水的方案，例如中国专利申请号为：201520419229.9，公开日为：2015年12月9日的专利文献，公开了一种市政道路下水口过滤装置，涉及下水道的下水口过滤装置领域，包括开设有排水孔的井盖、固定设置在下水口边沿上供井盖嵌入放置的井盖座、设置在井盖下的外过滤筐和嵌设在外过滤筐内的内过滤筐，所述外过滤筐和内过滤筐的侧壁和底面上均开设有若干过滤孔，所述外过滤筐上的过滤孔开设有在侧壁的上部，其下部一段没有开设过滤孔形成可储细小物质的容置腔，所述外过滤筐内的底面上铺设有一层海绵，该过滤装置的内过滤筐同样可用于过滤树叶、塑料袋、石子等较大的物质，而外过滤筐能够将一些细小的物质沉淀在容置腔内，水渗透海绵从外过滤筐的底面过滤孔排出，这样就可实现过滤掉细砂等细小的物质。该方案通过内外过滤筐的组合，内过滤筐可用于过滤树叶、塑料袋、石子等较大的物质，而外过滤筐内底面上铺设有一层海绵，水渗透海绵从外过滤筐的底面过滤孔排出，可实现过滤掉细砂等细小的物质，但是其过滤除杂能力相对较弱，极易发生过滤筐堵塞，需要频繁疏通，且无法预知合适的疏通时间，对于城市大面积使用来说，将非常麻烦。
又如，中国专利申请号为：201621390344.9，公开日为：2017年6月27日的专利文献，公开了一种海绵城市污水处理系统，包括依次连接的沉淀池、溢流池、格栅池、蓄水池及过滤消毒装置;所述蓄水池内填充有PP雨水模块并设置有排污井、反冲洗管和提升井，所述排污井的底部设置有连接至市政排污管的排污泵，所述提升井的底部设置有提升泵，所述提升泵的出水端经反冲洗控制阀连接至反冲洗管，所述提升泵的出水端还经回用控制阀连接至过滤消毒装置的进水端;所述过滤消毒装置的出水端与回用管连接，排污端与市政排污管连接。该方案采用多级沉淀、分级过滤，对排入市政管道前的污水进行处理，并具有排污、反冲洗功能，但是其结构负责，建造成本高、使用空间大，并不适用于市政排水系统大范围使用，而是适用于一些较大污染源处单独安装，对污水处理后再排入现有市政排水管道系统内。
发明内容
1、要解决的问题
本发明提供一种防堵雨污水管道系统，其目的在于解决因雨污水携带的固体垃圾进入雨污水管道，而导致居住小区及城市市政雨污水管道堵塞内涝的问题。本发明防堵雨污水管道系统采用分级处理雨污水的原理，能够从源头上控制进入雨污水管道固体垃圾的数量，进而减小管道堵塞的可能性，且具有环保、可循环利用、减小清淤工作量、易于维护等特点;其重点解决居住小区及城市雨污水管道的排水能力。
2、技术方案
为解决上述问题，本发明采用如下的技术方案。
一种防堵雨污水管道系统，包括连通地面的沉淀池和过滤池;所述沉淀池和过滤池之间通过过渡水管连接;所述过滤池内安装过滤装置，进入过滤池的水经过滤装置过滤净化后排出。
作为进一步改进，所述过渡水管倾斜设置，连接沉淀池的一端高于连接过滤池的一端。
作为进一步改进，所述过渡水管与水平面的倾斜角度为5°-10°。
作为进一步改进，所述过滤装置包括相连通的一级过滤层和二级过滤层，一级过滤层的过滤间隙大于二级过滤层的过滤间隙，进入过滤池的水依次经过一级过滤层和二级过滤层后排出过滤池。
作为进一步改进，所述一级过滤层的一级滤料采用海绵、活性炭过滤绵、颗粒活性炭中的一种或几种组合。
作为进一步改进，所述二级过滤层的二级滤料采用机制砂、石英砂的一种或两种的组合，一级滤料粒径为40-50mm。
作为进一步改进，所述过滤装置还包括连通二级过滤层的出水仓，二级过滤层过滤后的水经出水仓排出过滤池。
作为进一步改进，所述过滤装置还包括过滤筒体，一级滤料和二级滤料装于过滤筒体内，且两者之间通过隔离网隔离。
作为进一步改进，所述过滤池的上端口通至地面，并通过井盖封闭，过滤池的内壁上安装有从过滤池的上端口至过滤筒体上的爬梯。
一种所述的防堵雨污水管道系统的使用方法，其步骤包括：
一、沉淀
地面的雨污水流至水篦子处，流入沉淀池内并在其底部得到静置沉淀，水中的部分固体沉于池底，雨污水得到一次沉淀净化，一次沉淀净化后的水通过过渡水管流入过滤池内，在过滤池内得到二次沉淀净化;
二、过滤
当过滤池内水位达到过滤装置所在位置，过滤装置对二次沉淀净化后的雨污水进行过滤净化，过滤净化后的水排出过滤池。
3、有益效果
相比于现有技术，本发明的有益效果为：
本发明防堵雨污水管道系统能有效的解决因雨污水管道堵塞而引起的城市内涝以及一系列破坏环境、影响人们身体健康等问题，该系统采用分级处理雨污水的原理，能够从源头上控制进入雨污水管道固体垃圾的数量，进而减小管道堵塞的可能性，且具有环保、可循环利用、减小清淤工作量易于维护等特点;其重点解决居住小区及城市雨污水管道的排水能力。
