申请日2017.12.19
公开(公告)日2018.11.13
IPC分类号C02F9/14; C02F101/36; C02F1/78
摘要
本实用新型公开了一种含溴有机废水处理系统，一种含溴有机废水处理系统，其特征在于，包括生活污水集水井、含溴废水集水井和处理系统;所述的处理系统包括顺序连接的综合调节池，二号调节池，厌氧池，一沉池，接触氧化池，二沉池，MBR池，臭氧‑生物碳反应塔，外排池，外排管网和污泥浓缩池;同时本系统设有完善的污泥回流和处理系统。本实用新型采用两级调节池、两级厌氧池、两级沉淀池、两级接触氧化池、MBR池和臭氧‑生物碳深度处理装置，达到去除废水中难降解有机物的目的，保证含溴有机废水达标排放。
权利要求书

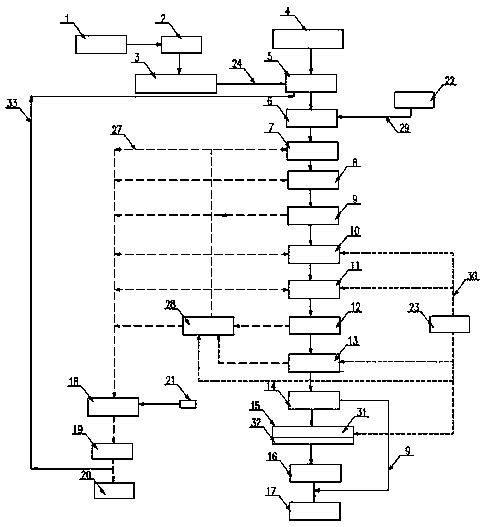

1.一种含溴有机废水处理系统，其特征在于，包括生活污水集水井(3)、含溴废水集水井(4)和处理系统;所述的处理系统包括顺序连接的综合调节池(5)，二号调节池(6)，厌氧池(7)，一沉池(9)，接触氧化池(10)，二沉池(12)，MBR池(13)，臭氧-生物碳反应塔(15)，外排池(16)，外排管网(17)和污泥浓缩池(18);所述含溴有机废水处理系统还包括进水管线(24)，污泥管线(27)，气管线(30)和污泥滤液管线(33)，其中，污泥管线(27)连通厌氧池(7)、一沉池(9)、接触氧化池(10)、二沉池(12)、MBR池(13)和污泥浓缩池(18);所述污泥管线(27)上设有污泥气提泵(28)，所述污泥气提泵(28)还与气管线(30)连接;所述气管线(30)通过风机(23)分别与接触氧化池(10)、污泥浓缩池(18)和臭氧-生物碳反应塔内的布气管道连接;所述污泥浓缩池(18)连接压滤机(19);所述污泥滤液管线(33)连通压滤机(19)和综合调节池(5)。
2.根据权利要求1所述的一种含溴有机废水处理系统，其特征在于，臭氧-生物碳反应塔(15)包括臭氧反应塔(31)和生物碳反应塔(32)，所述臭氧反应塔(31)底部安装曝气设施，生物碳反应塔(32)底部安装布水管、中层至上层依次填充鹅卵石、颗粒活性碳，活性碳上培养有活性污泥。
3.根据权利要求1所述的一种含溴有机废水 处理系统，其特征在于，生活废水(1)通过格栅(2)进入生活污水集水井(3)，所述生活污水集水井(3)与含溴废水集水井(4)通过进水管线(24)和提升泵连通至综合调节池(5)。
4.根据权利要求1所述的一种含溴有机废水处理系统，其特征在于，所述的厌氧池(7)、接触氧化池(10)为两个或多个，废水通过溢流经过两个或多个厌氧池和多个接触氧化池。
5.根据权利要求1所述的一种含溴有机废水处理系统，其特征在于，所述厌氧池(7)底部设有布水系统和搅拌装置、中层安装弹性填料;所述接触氧化池(10)底部设有曝气系统、中层设有组合填料;所述MBR池(13)内安装中空纤维膜、底部安装曝气系统。
6.根据权利要求1所述的一种含溴有机废水处理系统，其特征在于，所述一沉池(9)内设有污泥气提管线，污泥气提管线通过污泥管线(27)与厌氧池(7)连通，所述二沉池(12)内设有污泥气提管线，污泥气提管线通过污泥管线(27)与接触氧化池(10)连通。
7.根据权利要求1所述的一种含溴有机废水处理系统，其特征在于，所述污泥浓缩池(18)上设有药剂加入箱(21)，所述压滤机(19)连接泥饼处理装置(20)。
8.根据权利要求1所述的一种含溴有机废水处理系统，其特征在于，所述的二号调节池(6)通过加热管线(29)连通蒸汽加热系统(22)。
9.根据权利要求1所述的一种含溴有机废水处理系统，其特征在于，废水通过厌氧池(7)通过溢流管线进入一沉池(9)，废水通过接触氧化池(10)通过溢流管线进入二沉池(12)，再溢流入MBR池(13)。
10.根据权利要求1所述的一种含溴有机废水处理系统，其特征在于，在所述的臭氧-生物碳反应塔(15)前设有一号外排池(14)，一号外排池(14)与外排池(16)之间安装溢流管线，一号外排池(14)通过提升泵连通臭氧反应塔(31)。
说明书
一种含溴有机废水处理系统
技术领域
本发明涉及一种废水处理技术领域,尤其是一种含溴有机废水处理系统。
背景技术
随着我国工业技术的发展，目前工业废水排放总量已超过200亿吨，而工业废水尤其高浓度难降解的有机废水最难处理，污水处理力度不够，对环境造成很大的破坏。
现在的污水处理系统采用大量化学药剂处理重金属而造成的二次污染，处理污水后仍需要大量处理污泥造成处理成本高，采用反渗透膜费用高而且清理困难。
四溴双酚A的生产过程中会产生大量高浓度有机废水，这种废水含有大量难降解有机物，目前我国大部分含溴废水水处理工艺落后，设备老化，处理效率低，无法满足国家或地方制定的更为严格的新污水排放标准，含溴废水的处理成为一个亟需解决的问题。
发明内容
对以上存在的问题，本实用新型的目的是提供一种含溴有机废水处理系统，该系统设有两级调节池、两级厌氧池、两级沉淀池、两级接触氧化池、MBR池和臭氧-生物碳深度处理装置，系统还设有完善的污泥回流和处理系统能去除废水中难降解的有机物，保证含溴有机废水达标排放。
为了解决该技术问题，本发明所采用的技术方案是：提供一种含溴有机废水处理系统，包括生活污水集水井、含溴废水集水井和处理系统;所述的处理系统包括顺序连接的综合调节池，二号调节池，厌氧池，一沉池，接触氧化池，二沉池，MBR池，臭氧-生物碳反应塔，外排池，外排管网和污泥浓缩池;所述含溴有机废水处理系统还包括进水管线，污泥管线，气管线和污泥滤液管线，其中，污泥管线连通厌氧池、一沉池、接触氧化池、二沉池、MBR池和污泥浓缩池，所述污泥管线上设有污泥气提泵，所述污泥气提泵还与气管线连接;所述气管线通过风机分别与接触氧化池、污泥浓缩池和臭氧-生物碳反应塔内的布气管道连接;所述污泥浓缩池连接压滤机;所述污泥滤液管线连通压滤机和综合调节池。
更进一步的，臭氧-生物碳反应塔包括臭氧反应塔和生物碳反应塔，所述臭氧反应塔底部安装曝气设施，生物碳反应塔底部安装布水管、中层至上层依次填充鹅卵石、颗粒活性碳，活性碳上培养有活性污泥。
更进一步的，生活废水通过格栅进入生活污水集水井，所述生活污水集水井与含溴废水集水井通过进水管线和提升泵连通至综合调节池。
更进一步的，在所述的臭氧-生物碳反应塔前设有一号外排池，一号外排池与外排池之间安装溢流管线，一号外排池通过提升泵连通臭氧反应塔。
更进一步的，厌氧池、接触氧化池为两个或多个，废水通过溢流经过多个厌氧池和多个接触氧化池。
更进一步的，厌氧池底部设有布水系统和搅拌装置、中层安装弹性填料;所述接触氧化池底部设有曝气系统、中层设有组合填料;所述MBR池内安装中空纤维膜、底部安装曝气系统。
更进一步的，一沉池内设有污泥气提管线，污泥气提管线通过污泥管线与厌氧池连通，所述二沉池内设有污泥气提管线，污泥气提管线通过污泥管线与接触氧化池连通。
更进一步的，污泥浓缩池上设有药剂加入箱。
更进一步的，二号调节池通过加热管线连通蒸汽加热系统。
更进一步的，废水通过厌氧池通过溢流管线进入一沉池，废水通过接触氧化池通过溢流管线进入二沉池，再溢流入MBR池。
与现有技术相比，本发明的有益效果是：
(1)有较高的污水处理效率，耐冲击负荷强，去除氮、磷、COD能力强，能够解决难处理含溴有机废水达标排放的难题，从而有利于保护环境;
(2)完善的污泥处理系统，不产生二次污染;
(3)设有两级外排池，可视水质特性和水质变化分段处理，可以有效降低、控制成本，若废水经生化处理达标可直接外排，若不达标则进入臭氧-生物碳装置进行深度处理可保证含溴有机废水达标;
(4)本系统出水采用中空纤维膜出水，可有效防止污泥流失，保证出水稳定。
