申请日2017.12.18
公开(公告)日2018.05.08
IPC分类号C02F3/30
摘要
本发明公开了一种污水生化池用曝气系统，包括至少一组曝气装置和鼓风机，所述曝气装置包括长方形的外围管和内连接管，外围管包括长管和短管，所述内连接管与短管平行设置，所述外围管和内连接管的底部都均匀设置曝气孔，所述外围管的底部设有至少四个支撑脚，各支撑脚上均捆绑有钢丝绳，所述各钢丝绳的另一端固定于地面上，曝气装置和鼓风机连接，该曝气系统可以多组曝气装置同时使用，满足不同尺寸的生化池，应用范围广，检修的时候只需将有问题的曝气装置吊出即可，操作简单，不影响其他曝气装置的正常使用，曝气效率高。
权利要求书
1.一种污水生化池用曝气系统，其特征在于：包括至少一组曝气装置和鼓风机，所述曝气装置包括长方形的外围管、内连接管以及供气主管，外围管包括相互焊接固定并连通的长管和短管，所述内连接管与短管平行设置，所述外围管和内连接管的底部都均匀设置曝气孔，该曝气孔朝下设置，所述外围管的底部设有至少四个支撑脚，各支撑脚上均捆绑有至少两根钢丝绳，所述各钢丝绳的中部设置有用于将其自身固定在生化池池沿的挂钩，各曝气装置的长管上均设置有一个供气管接口，该供气管接口与供气主管之间通过控制阀连通，该供气主管与鼓风机的出风端连接。
2.如权利要求1所述的一种污水生化池用曝气系统，其特征在于：所述各曝气装置的上部均设置有用于防止曝气装置浮起的压块。
3.如权利要求2所述的一种污水生化池用曝气系统，其特征在于：所述各曝气孔上均安装有微孔曝气盘，该微孔曝气盘的孔朝下设置。
4.如权利要求1至3任一项所述的一种污水生化池用曝气系统，其特征在于：所述外围管和内连接管均为镀锌管，长管的管径大于比短管的管径。
5.如权利要求4所述的一种污水生化池用曝气系统，其特征在于：所述支撑脚包括支撑底座和支撑杆，支撑杆的上端固定于外围管，支撑杆的下端固定于支撑底座上，内连接管的底部也设有支撑脚。
6.如权利要求5所述的一种污水生化池用曝气系统，其特征在于：所述各钢丝绳上的挂钩固定于生化池的同侧池沿，池沿上设置有相应的挂耳。
7.一种污水生化池用曝气方法，该曝气方法采用了上述权利要求中记载的曝气系统，包括以下步骤：
1)将生化池按照污水流向划分为厌氧段和好氧段;
2)再对厌氧段和好氧段划分出若干个尺寸相等的用于摆放曝气装置的摆放区域;各摆放区域呈矩形阵列，在与污水流向垂直的宽度方向上，厌氧段和好氧段包括的摆放区域小于等于四排;厌氧段和好氧段内的各摆放区域之间的间距为20cm，厌氧段和好氧段之间相邻的摆放区域之间的间距为40cm;
3)根据摆放区域的尺寸制作曝气装置，设置于厌氧段内的曝气装置的曝气孔数量为好氧段内的曝气装置上的曝气孔数量的二十分之一，设置于厌氧段上的曝气装置的曝气孔孔径为好氧段上的曝气装置上的曝气孔孔径的两倍;
4)在生化池的长度方向上的两个池沿上均固定有供气主管，该供气主管上设置有分接管，分接管上设置了分控制阀;供气主管与鼓风机管道连通;
5)将各曝气装置按照矩形阵列的方式通过吊车放置于生化池内对应的摆放区域中，将曝气装置的长管上的供气管接口就近与分控制阀可拆卸固定，然后将曝气装置上的钢丝绳就近固定于生化池的池沿上;
6)利用鼓风机对供气主管吹气，气体经过供气主管进入到每个曝气装置中，从曝气装置的底部吹出对生化池的池底曝气;
7)对好氧段和厌氧段内的污水 含氧量进行分析;
根据厌氧段内的污水含氧量选择性开闭厌氧段内的曝气装置;当厌氧段内的污水含氧量大于1.5mg/L，使厌氧段内的每排曝气装置只保留最上游的一个曝气装置开启;当厌氧段内的污水含氧量大于1mg/L而小于1.5mg/L，使厌氧段内的每排的曝气装置间隔一个曝气装置开启，并且各排曝气装置中开启的曝气装置错位设置;当厌氧段内的污水含氧量大于0.5ml/L而小于1mg/L，关闭厌氧段内最下游的其中一个曝气装置，而其他的曝气装置打开;当厌氧段内的污水含氧量小于0.5ml/L，所有的厌氧段内的曝气装置均打开;
根据好氧段内的污水含氧量控制好氧段内对应的曝气装置的分控制阀的开启大小;当好氧段内的污水含氧量低于3mg/L时，好氧段内的所有曝气装置均打开且分控制阀处于全开状态，直到好氧段内的污水含氧量大于4mg/L小于6mg/L时，好氧段内的所有曝气装置均打开且分控制阀处于百分之八十开度;当污水含氧量7mg/L时，好氧段内的每排曝气装置中最下游的曝气装置关闭，直至好氧段内的污水含氧量大于4mg/L小于6mg/L时，好氧段内的所有曝气装置均打开且分控制阀处于百分之八十开度。
8.如权利要求7所述的一种污水生化池用曝气方法，其特征在于：所述好氧段内的曝气装置的曝气孔处安装有微孔曝气盘，厌氧段内的曝气孔朝下裸露。
9.如权利要求8所述的一种污水生化池用曝气方法，其特征在于：该曝气方法还包括对曝气装置进行检修的检修方法，在每个分接管上设置一个压力表，当压力表低于最低值或高于最高值时，表明该分接管所接的曝气装置出现故障需要检修或更换，此时，先关闭分接管上的分控制阀，然后将分控制阀和供气管接口分开，将吊车开往靠近该故障曝气装置的一侧，将故障曝气装置的钢丝绳钩挂在吊车上整体起吊移出生化池，然后用同样的方式将新的曝气装置放置到对应的摆放区域中。
说明书
一种污水生化池用曝气系统及曝气方法
技术领域
本发明涉及一种污水生化池用曝气系统及曝气方法。
背景技术
污水处理(sewage treatment，wastewater treatment)，是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。污水处理行业的上游供应商主要是污水处理设备的制造商和污水处理药剂供应商，都属于发展较快，需求状况良好的行业。
污水处理的设备中大多需要使用曝气管，目前使用的曝气装置存在以下问题：第一，以往曝气装置固定于在生化池的池底，当曝气管和曝气孔损坏后需要维修时需停产，将生化池内污水抽干，操作不方便，曝气效率低下;第二，污水量大时，曝气装置容易浮起，曝气效果变差，严重影响污水处理的整体工作效率;第三，曝气装置为一个整体，使用的范围很有局限性，不能通用于不同尺寸的生化池，制作、安装以及后期的维修都较为不便。
发明内容
本发明所要解决的第一个技术问题是：提供一种污水生化池用曝气系统，该曝气系统可以多组曝气装置同时使用，满足不同尺寸的生化池，应用范围广，检修的时候只需将有问题的曝气装置吊出即可，操作简单，不影响其他曝气装置的正常使用，曝气效率高，解决了以往需要整体停工，曝气效率低，维修不便，并且使用范围有局限性的问题。

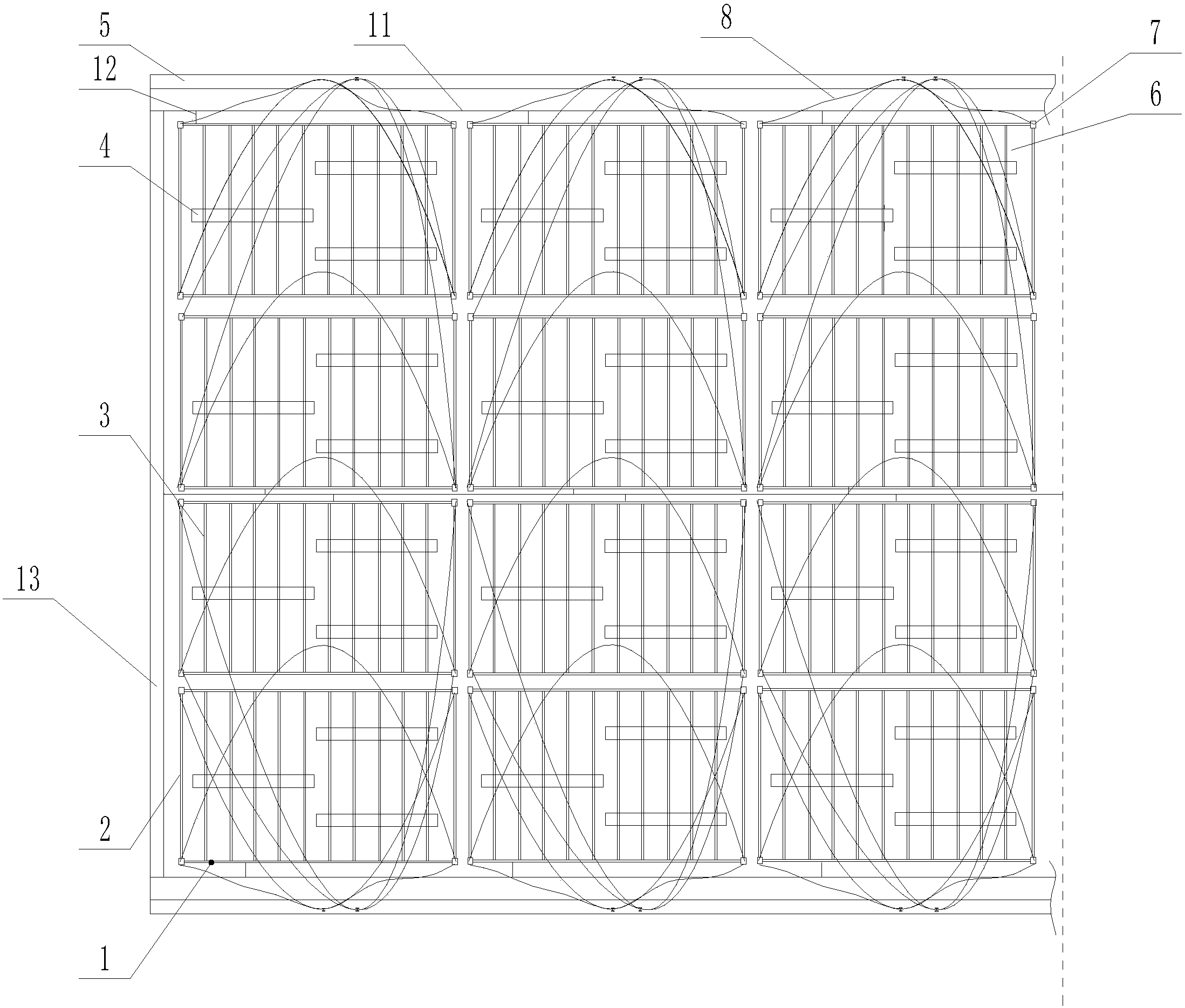

为解决上述第一个技术问题，本发明的技术方案是：一种污水生化池用曝气系统，包括至少一组曝气装置和鼓风机，所述曝气装置包括长方形的外围管、内连接管以及供气主管，外围管包括相互焊接固定并连通的长管和短管，所述内连接管与短管平行设置，所述外围管和内连接管的底部都均匀设置曝气孔，该曝气孔朝下设置，所述外围管的底部设有至少四个支撑脚，各支撑脚上均捆绑有至少两根钢丝绳，所述各钢丝绳的中部设置有用于将其自身固定在生化池池沿的挂钩，各曝气装置的长管上均设置有一个供气管接口，该供气管接口与供气主管之间通过控制阀连通，该供气主管与鼓风机的出风端连接。
作为一种优选的方案，所述各曝气装置的上部均设置有用于防止曝气装置浮起的压块。
作为一种优选的方案，所述各曝气孔上均安装有微孔曝气盘，该微孔曝气盘的孔朝下设置。
作为一种优选的方案，所述外围管和内连接管均为镀锌管，长管的管径大于比短管的管径。
作为一种优选的方案，所述支撑脚包括支撑底座和支撑杆，支撑杆的上端固定于外围管，支撑杆的下端固定于支撑底座上，内连接管的底部也设有支撑脚。
作为一种优选的方案，所述各钢丝绳上的挂钩固定于生化池的同侧池沿，池沿上设置有相应的挂耳。
采用了上述第一个技术方案后，本发明的效果是：由于该曝气系统可以多组曝气装置同时使用，满足不同尺寸的生化池，应用范围广，支撑脚上均捆绑有钢丝绳，检修的时候只需将有问题曝气装置的控制阀关闭，通过钢丝绳将其吊出进行维修并相应替换安装新的曝气装置即可，操作简单，不影响其他曝气装置的正常使用，检修方便，曝气效率高。
又由于所述各曝气装置的上部均设置有用于防止曝气装置浮起的压块，该压块增加曝气装置的重量，可有效防止废水量大时曝气装置浮起影响曝气效果。
又由于所述各曝气孔上均安装有微孔曝气盘，该微孔曝气盘的孔朝下设置，该微孔曝气盘通气量大，底部阻力低，提升能力强，充氧效率高，可以有效避免污水及杂物进入管道，防止堵塞曝气头。
又由于所述外围管和内连接管均为镀锌管，长管的管径大于比短管的管径，该种结构设计长管更好的支撑短管，有利于保持曝气装置整体的稳定性。
又由于所述支撑脚包括支撑底座和支撑杆，支撑杆的上端固定于外围管，支撑杆的下端固定于支撑底座上，内连接管的底部也设有支撑脚，可以更好的支撑曝气装置，有利于保持曝气装置整体的稳定性，防止曝气装置陷入生化池底部的污泥中。
又由于所述各钢丝绳上的挂钩固定于生化池的同侧池沿，池沿上设置有相应的挂耳，便于钢丝绳的固定以及曝气装置的起吊工作。
本发明所要解决的第二个技术问题是：提供一种污水生化池用曝气方法，该曝气方法在检修的时候直接利用吊车通过钢丝绳将曝气装置吊起即可，操作简单，解决了以往的曝气装置在维修时需要停产，将生化池内污水抽干才能进行维修的问题。
为解决上述第二个技术问题，本发明的技术方案是：一种污水生化池用曝气方法，包括以下步骤：
1)将生化池按照污水流向划分为厌氧段和好氧段;
2)再对厌氧段和好氧段划分出若干个尺寸相等的用于摆放曝气装置的摆放区域;各摆放区域呈矩形阵列，在与污水流向垂直的宽度方向上，厌氧段和好氧段包括的摆放区域小于等于四排;厌氧段和好氧段内的各摆放区域之间的间距为20cm，厌氧段和好氧段之间相邻的摆放区域之间的间距为40cm;
3)根据摆放区域的尺寸制作曝气装置，设置于厌氧段内的曝气装置的曝气孔数量为好氧段内的曝气装置上的曝气孔数量的二十分之一，设置于厌氧段上的曝气装置的曝气孔孔径为好氧段上的曝气装置上的曝气孔孔径的两倍;
4)该供气主管上设置有分接管，分接管上设置了分控制阀;供气主管与鼓风机管道连通;
5)将各曝气装置按照矩形阵列的方式通过吊车放置于生化池内对应的摆放区域中，将曝气装置的长管上的供气管接口就近与分控制阀可拆卸固定，然后将曝气装置上的钢丝绳就近固定于生化池的池沿上;
6)利用鼓风机对供气主管吹气，气体经过供气主管进入到每个曝气装置中，从曝气装置的底部吹出对生化池的池底曝气;
7)对好氧段和厌氧段内的污水含氧量进行分析;
根据厌氧段内的污水含氧量选择性开闭厌氧段内的曝气装置;当厌氧段内的污水含氧量大于1.5mg/L，使厌氧段内的每排曝气装置只保留最上游的一个曝气装置开启;当厌氧段内的污水含氧量大于1mg/L而小于1.5mg/L，使厌氧段内的每排的曝气装置间隔一个曝气装置开启，并且各排曝气装置中开启的曝气装置错位设置;当厌氧段内的污水含氧量大于0.5ml/L而小于1mg/L，关闭厌氧段内最下游的其中一个曝气装置，而其他的曝气装置打开;当厌氧段内的污水含氧量小于0.5ml/L，所有的厌氧段内的曝气装置均打开;
根据好氧段内的污水含氧量控制好氧段内对应的曝气装置的分控制阀的开启大小;当好氧段内的污水含氧量低于3mg/L时，好氧段内的所有曝气装置均打开且分控制阀处于全开状态，直到好氧段内的污水含氧量大于4mg/L小于6mg/L时，好氧段内的所有曝气装置均打开且分控制阀处于百分之八十开度;当污水含氧量7mg/L时，好氧段内的每排曝气装置中最下游的曝气装置关闭，直至好氧段内的污水含氧量大于4mg/L小于6mg/L时，好氧段内的所有曝气装置均打开且分控制阀处于百分之八十开度。
作为一种优选的方案，所述好氧段内的曝气装置的曝气孔处安装有微孔曝气盘，厌氧段内的曝气孔朝下裸露。
作为一种优选的方案，该曝气方法还包括对曝气装置进行检修的检修方法，在每个分接管上设置一个压力表，当压力表低于最低值或高于最高值时，表明该分接管所接的曝气装置出现故障需要检修或更换，此时，先关闭分接管上的分控制阀，然后将分控制阀和供气管接口分开，将吊车开往靠近该故障曝气装置的一侧，将故障曝气装置的钢丝绳钩挂在吊车上整体起吊移出生化池，然后用同样的方式将新的曝气装置放置到对应的摆放区域中。
采用了上述第二个技术方案后，本发明的效果是：由于一种污水生化池用曝气方法，各支撑脚上捆绑钢丝绳，在检修的时候直接利用吊车通过钢丝绳将曝气装置吊起即可，操作简单。
又由于该曝气方法还包括对曝气装置进行检修的检修方法，在每个分接管上设置一个压力表，当压力表低于最低值或高于最高值时，表明该分接管所接的曝气装置出现故障需要检修或更换，此时，先关闭分接管上的分控制阀，然后将分控制阀和供气管接口分开，将吊车开往靠近该故障曝气装置的一侧，将故障曝气装置的钢丝绳钩挂在吊车上整体起吊移出生化池，然后用同样的方式将新的曝气装置放置到对应的摆放区域中，该检修方法可以及时发现有问题的曝气装置，可以及时检修和更换，提高检修效率。
