申请日2018.12.28
公开(公告)日2019.03.29
IPC分类号C02F7/00; C02F3/02; B01D53/02
摘要
本发明涉及曝气装置技术领域，尤其为一种污水处理曝气池曝气装置，包括盖板和盖板下方的曝气池，曝气池为顶部开口的中空结构，曝气池顶部的表面均开设有卡槽，曝气池左侧内壁中心位置设有第一轴承，第一轴承的一端穿过曝气池并延伸到曝气池外侧，曝气池的右侧内壁嵌设有第二轴承，第一轴承与第二轴承之间设有柱体杆，柱体杆的外表面对称开设有两个凹槽，柱体杆两个凹槽两侧均开设有第一圆孔，且所述第一圆孔延通到柱体杆外表面，该污水处理曝气池曝气装置，通过设置的搅拌片上的卡板与柱体杆上的凹槽可拆卸，方便了对搅拌片的更换，从而减少了不必要的资源浪费。
权利要求书

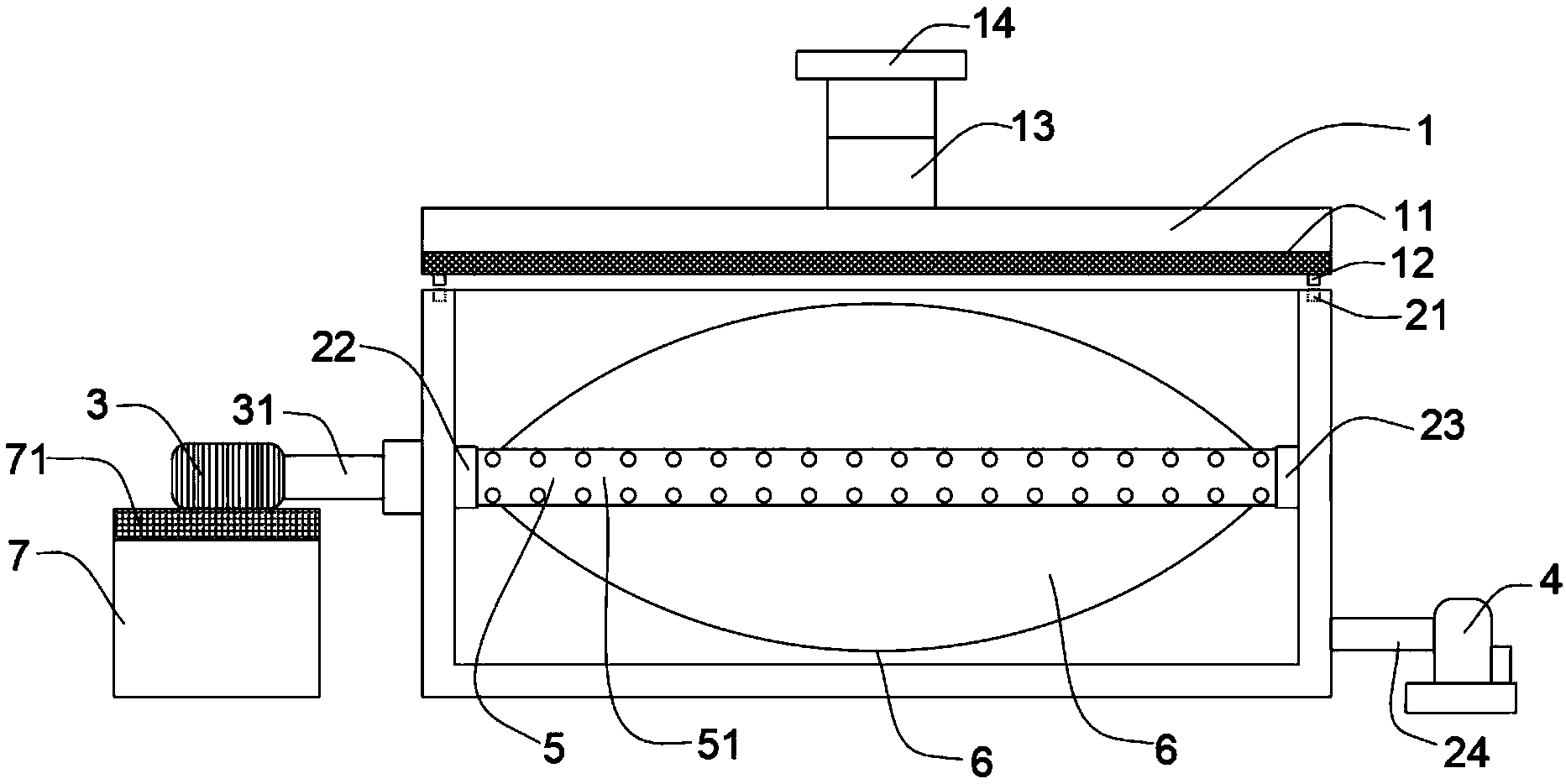

1.一种污水处理曝气池曝气装置，包括盖板(1)和盖板(1)下方的曝气池(2)，其特征在于：所述曝气池(2)为顶部开口的中空结构，所述曝气池(2)顶部的表面均开设有卡槽(21)，所述曝气池(2)左侧内壁中心位置设有第一轴承(22)，所述第一轴承(22)的一端穿过曝气池(2)并延伸到所述曝气池(2)外侧，所述曝气池(2)的右侧内壁嵌设有第二轴承(23)，所述第一轴承(22)与所述第二轴承(23)之间设有柱体杆(5)，所述柱体杆(5)的外表面对称开设有两个凹槽(52)，所述凹槽(52)两侧均开设有第一圆孔(51)，且所述第一圆孔(51)延通到所述柱体杆(5)外表面;
所述柱体杆(5)的外表面对称设有两个搅拌片(6)，两个所述搅拌片(6)靠近所述柱体杆(5)一侧的底面设有卡板(61)，所述卡板(61)的表面呈线性等间距设有若干个第二圆孔(611)，所述第二圆孔(611)与所述第一圆孔(51)一一对应。
2.根据权利要求1所述的污水处理曝气池曝气装置，其特征在于：所述盖板(1)为底面开口的中空结构，所述盖板(1)的内部设有活性炭(15)，所述盖板(1)的顶部设有进料管(13)，所述进料管(13)的顶部设有盖套(14)，所述盖板(1)底部的表面设有卡块(12)。
3.根据权利要求2所述的污水处理曝气池曝气装置，其特征在于：所述曝气池(2)的左侧设有固定块(7)，所述固定块(7)的顶部设有聚苯乙烯泡沫板(71)，且所述聚苯乙烯泡沫板(71)与所述固定块(7)的顶面通过胶水粘接固定，所述聚苯乙烯泡沫板(71)的顶部设有电动机(3)，所述电动机(3)的输出轴同轴连接有转动杆(31)，所述转动杆(31)的一端与所述第一轴承(22)的内壁焊接固定，所述曝气池(2)的右侧靠近底部的位置设有进风管(24)，所述进风管(24)的右侧设有鼓风机(4)，所述进风管(24)的一端穿过所述曝气池(2)并延伸至其内部，所述进风管(24)的另一端与所述鼓风机(4)的鼓风口法兰连接。
4.根据权利要求3所述的污水处理曝气池曝气装置，其特征在于：所述柱体杆(5)的两端分别与所述第一轴承(22)和所述第二轴承(23)的内圈焊接固定。
5.根据权利要求4所述的污水处理曝气池曝气装置，其特征在于：所述盖套(14)与所述进料管(13)的内壁插接配合。
6.根据权利要求5所述的污水处理曝气池曝气装置，其特征在于：所述盖板(1)的内部设有过滤网(11)，所述过滤网(11)的四边与所述盖板(1)的内壁通过胶水转接固定。
7.根据权利要求6所述的污水处理曝气池曝气装置，其特征在于：所述卡块(12)与所述卡槽(21)卡接配合。
8.根据权利要求7所述的污水处理曝气池曝气装置，其特征在于：所述固定块(7)的底部与地面通过胶水粘接固定。
9.根据权利要求8所述的污水处理曝气池曝气装置，其特征在于：所述卡板(61)与所述搅拌片(6)焊接固定。
10.根据权利要求9所述的污水处理曝气池曝气装置，其特征在于：所述卡板(61)与所述凹槽(52)卡接配合。
说明书
一种污水处理曝气池曝气装置
技术领域
本发明涉及曝气装置技术领域，具体为一种污水处理曝气池曝气装置。
背景技术
曝气是指人为通过适当设备向生化曝气池中通入空气，以达到预期的目的，曝气不仅使池内液体与空气接触充氧，而且由于搅动液体，加速了空气中氧向液体中转移，从而完成充氧的目的;此外，曝气还有防止池内悬浮体下沉，加强池内有机物与微生物与溶解氧接触的目的，从而保证池内微生物在有充足溶解氧的条件下，对污水中有机物的氧化分解作用，由于曝气装置中的搅拌片长期在污水中，长时间搅拌片便会腐蚀，导致不能使用，现有的搅拌片是不可拆卸的，从而导致搅拌片的不可使用导致整体曝气装置报废，大大的浪费了资源，由于曝气池中的污水气味非常难闻，导致在工作状态时，污水气味更加的难闻，并造成空气污染，鉴于此，我们提出一种污水处理曝气池曝气装置。
发明内容
本发明的目的在于提供一种污水处理曝气池曝气装置，以解决上述背景技术中提出的搅拌片不能更换造成资源浪费和污水气味太重造成空气污染等问题。
为实现上述目的，本发明提供如下技术方案：
一种污水处理曝气池曝气装置，包括盖板和盖板下方的曝气池，所述曝气池为顶部开口的中空结构，所述曝气池顶部的表面均开设有卡槽，所述曝气池左侧内壁中心位置设有第一轴承，所述第一轴承的一端穿过曝气池并延伸到所述曝气池外侧，所述曝气池的右侧内壁嵌设有第二轴承，所述第一轴承与所述第二轴承之间设有柱体杆所述柱体杆的外表面对称开设有两个凹槽，所述凹槽两侧均开设有第一圆孔,且所述第一圆孔延通到所述柱体杆外表面;
所述柱体杆的外表面对称设有两个搅拌片，两个所述搅拌片靠近所述柱体杆一侧的底面设有卡板，所述卡板的表面呈线性等间距设有若干个第二圆孔，所述第二圆孔与所述第一圆孔一一对应。
作为优选，所述盖板为底面开口的中空结构，所述盖板的内部设有活性炭，所述盖板的顶部设有进料管，所述进料管的顶部设有盖套，所述盖板底部的表面设有卡块。
作为优选，所述曝气池的左侧设有固定块，所述固定块的顶部设有聚苯乙烯泡沫板，且所述聚苯乙烯泡沫板与所述固定块的顶面通过胶水粘接固定，所述聚苯乙烯泡沫板的顶部设有电动机，所述电动机的输出轴同轴连接有转动杆，所述转动杆的一端与所述第一轴承的内壁焊接固定，所述曝气池的右侧靠近底部的位置设有进风管，所述进风管的右侧设有鼓风机，所述进风管的一端穿过所述曝气池并延伸至其内部，所述进风管的另一端与所述鼓风机的鼓风口法兰连接。
作为优选，所述柱体杆的两端分别与所述第一轴承和所述第二轴承的内圈焊接固定。
作为优选，所述盖套与所述进料管的内壁插接配合。
作为优选，所述盖板的内部设有过滤网，所述过滤网的四边与所述盖板的内壁通过胶水转接固定。
作为优选，所述卡块与所述卡槽卡接配合。
作为优选，所述固定块的底部与地面通过胶水粘接固定。
作为优选，所述卡板与所述搅拌片焊接固定。
作为优选，所述卡板与所述凹槽卡接配合。
与现有技术相比，本发明的有益效果：
1、该污水处理曝气池曝气装置，通过设置的搅拌片上的卡板与柱体杆上的凹槽可拆卸，方便了对搅拌片的更换，从而减少了不必要的资源浪费。
2、该污水处理曝气池曝气装置，通过设置的盖板内部的活性炭对污水气味的吸附，减少了气味的浓度，从而减少了对空气质量的污染。
