申请日2018.11.27
公开(公告)日2019.02.22
IPC分类号E03C1/14; E03C1/26; E03C1/28; E03B1/04; E03D5/00
摘要
本发明公开了一种卫浴洗手池废水收集利用装置，包括洗手池，洗手池内低端中央处开设有T型安装孔,T型安装孔的贯穿孔内设有连接管,连接管外壁与T型安装孔的贯穿孔内壁贴合,连接管顶端上固定连接有挡圈。本装置通过由于过滤桶内过滤网的设置，可以有效的拦截住洗漱污水内掺杂的垃圾堵塞物，有效的避免了堵塞物流入下水道引发堵塞管道的情况发生，并且通过套盖和第一套盖的设置清理过滤桶内垃圾时方便。而且通过挡板的设置，可以有效阻隔从排水管道反流的异味。并且通过储水箱的设置，可以有效的储存洗漱污水的同时，也能够把储存的污水供给马桶水箱内，利用进入马桶水箱内的水可以冲洗马桶，从而达到洗漱污水收集利用的目的。
权利要求书

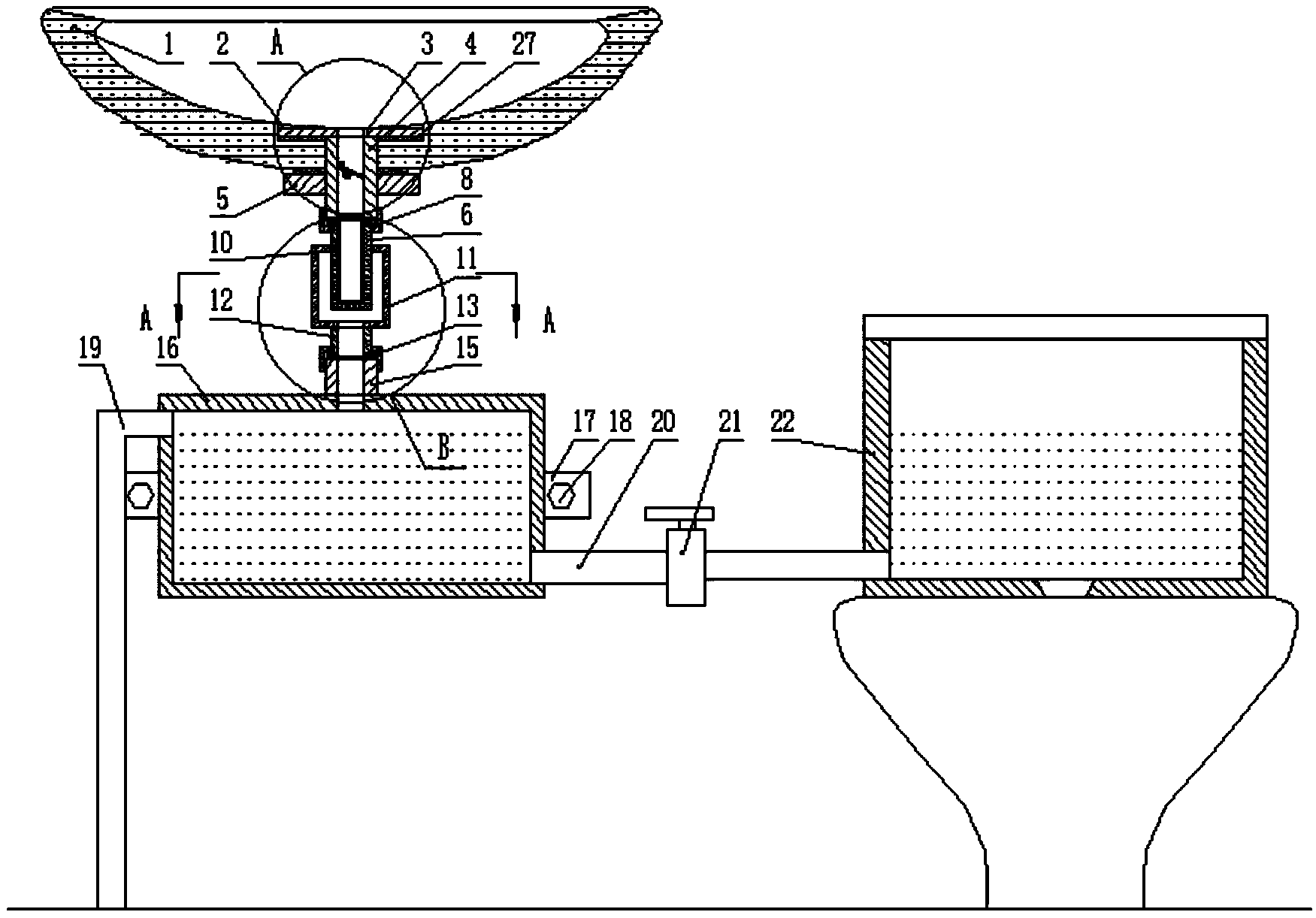

1.一种卫浴洗手池废水收集利用装置，包括洗手池(1)，其特征在于：所述洗手池(1)内低端中央处开设有T型安装孔(2),所述T型安装孔(2)的贯穿孔内设有连接管(4),所述连接管(4)外壁与T型安装孔(2)的贯穿孔内壁贴合,所述连接管(4)顶端上固定连接有挡圈(3),所述挡圈(3)设置在T型安装孔(2)的盲孔内,所述挡圈(3)低端与T型安装孔(2)接触处固定设有密封圈(27)，所述连接管(4)上螺纹连接有固定螺母(5)，所述固定螺母(5)顶端固定有第一密封圈(28),所述第一密封圈(28)套在连接管(4)上,所述第一密封圈(28)顶端与洗手池(1)低端贴合,所述连接管(4)内倾斜设置有挡板(24)，所述挡板(24)外侧固定套有橡胶圈(29)，所述橡胶圈(29)外侧与连接管(4)内壁贴合,所述挡板(24)低端横向固定有套筒(25),所述套筒(25)不与连接管(4)轴心线交叉设置，所述套筒(25)内旋转链接有轴(26)，所述挡板(24)顶端处固定有配重块(30),所述连接管(4)低端贴合有第二密封圈(31),所述第二密封圈(31)低端固定有第一挡圈(7)，所述第一挡圈(7)低端固定有过滤桶(6)，所述过滤桶(6)上套有套盖(8),所述套盖(8)与连接管(4)低端处螺纹连接,所述过滤桶(6)内壁上均固定贴附有过滤网(10),所述套盖(8)下端设有套桶(11),所述过滤桶(6)低端穿透套桶(11)顶端中央处并嵌入套桶(11)内部,所述套桶(11)内部的过滤桶(6)壁上固定设有多个通孔(9),所述套桶(11)与过滤桶(6)接触处密封固定连接,所述套桶(11)低端中央处固定有竖管(12)，所述竖管(12)与套桶(11)内部连通,所述竖管(12)低端固定有第二挡圈(14),所述第二挡圈(14)低端固定有第三密封圈(23),所述竖管(12)上滑动套有第一套盖(13),所述第一套盖(13)内螺纹连接有第一竖管(15)，所述第一竖管(15)顶端与第三密封圈(23)低端贴合,所述第一竖管(15)低端穿出第一套盖(13)固定连接有储水箱(16),所述第一竖管(15)与储水箱(16)内部连通,所述储水箱(16)两侧分别对称固定有固定块(17)，所述固定块(17)上螺纹连接有螺钉(18),所述储水箱(16)一侧顶端处固定连接有排水管(19),所述排水管(19)与储水箱(16)内部连通,所述排水管(19)另一端与下水道连通,所述储水箱(16)另一侧低端处固定连接有导管(20),所述导管(20)与储水箱(16)内部连通,所述导管(20)上固定设有阀门(21),所述导管(20)另一端与马桶水箱(22)侧面低端处固定连接，所述导管(20)与马桶水箱(22)内部连通。
2.根据权利要求1所述的一种卫浴洗手池废水收集利用装置，其特征在于：所述导管(20)为软管。
3.根据权利要求1所述的一种卫浴洗手池废水收集利用装置，其特征在于：所述第一竖管(15)与储水箱(16)之间采用焊接固定连接。
4.根据权利要求1所述的一种卫浴洗手池废水收集利用装置，其特征在于：所述储水箱(16)和马桶水箱(22)的放置高度一致,并且马桶水箱(22)的高度比储水箱(16)的高度要高5-10cm。
5.根据权利要求1所述的一种卫浴洗手池废水收集利用装置，其特征在于：所述过滤桶(6)、套桶(11)和储水箱(16)均由不锈钢材质制成。
说明书
一种卫浴洗手池废水收集利用装置
技术领域
本发明涉及卫浴领域，具体涉及一种卫浴洗手池废水收集利用装置。
背景技术
洗脸池是由大理石、人造大理石或其他坚硬牢固的防水材料铺设而成的洗漱用具，又称为洗脸台、洗手池，洗脸盘镶嵌其中，内有水塞和溢水口，洗脸池是广泛而又普及的卫浴用具，其使用数量庞大，因此若具有节水功能的洗脸池的节水量是非常可观的，而现有的洗脸池大多不具有节水功能，不论是干净水或是脏水均直接向下水道排出，不能够对洗漱水加以利用，造成水资源的严重浪费，而具有节水功能的洗脸池则是对洗脸池内用过的水进行过滤加以循环利用，但是这种过滤装置使用麻烦且成本较高不利于普及，而且清理置其内部垃圾时麻烦。
发明内容
为了解决上述存在的问题，本发明提供一种卫浴洗手池废水收集利用装置。
本发明是通过以下技术方案实现：
一种卫浴洗手池废水收集利用装置，包括洗手池，其特征在于：所述洗手池内低端中央处开设有T型安装孔,所述T型安装孔的贯穿孔内设有连接管,所述连接管外壁与T型安装孔的贯穿孔内壁贴合,所述连接管顶端上固定连接有挡圈,所述挡圈设置在T型安装孔的盲孔内,所述挡圈低端与T型安装孔接触处固定设有密封圈，所述连接管上螺纹连接有固定螺母，所述固定螺母顶端固定有第一密封圈,所述第一密封圈套在连接管上,所述第一密封圈顶端与洗手池低端贴合,所述连接管内倾斜设置有挡板，所述挡板外侧固定套有橡胶圈，所述橡胶圈外侧与连接管内壁贴合,所述挡板低端横向固定有套筒,所述套筒不与连接管轴心线交叉设置，所述套筒内旋转链接有轴，所述挡板顶端处固定有配重块,所述连接管低端贴合有第二密封圈,所述第二密封圈低端固定有第一挡圈，所述第一挡圈低端固定有过滤桶，所述过滤桶上套有套盖,所述套盖与连接管低端处螺纹连接,所述过滤桶内壁上均固定贴附有过滤网,所述套盖下端设有套桶,所述过滤桶低端穿透套桶顶端中央处并嵌入套桶内部,所述套桶内部的过滤桶壁上固定设有多个通孔,所述套桶与过滤桶接触处密封固定连接,所述套桶低端中央处固定有竖管，所述竖管与套桶内部连通,所述竖管低端固定有第二挡圈,所述第二挡圈低端固定有第三密封圈,所述竖管上滑动套有第一套盖,所述第一套盖内螺纹连接有第一竖管，所述第一竖管顶端与第三密封圈低端贴合,所述第一竖管低端穿出第一套盖固定连接有储水箱,所述第一竖管与储水箱内部连通,所述储水箱两侧分别对称固定有固定块，所述固定块上螺纹连接有螺钉,所述储水箱一侧顶端处固定连接有排水管,所述排水管与储水箱内部连通,所述排水管另一端与下水道连通,所述储水箱另一侧低端处固定连接有导管,所述导管与储水箱内部连通,所述导管上固定设有阀门,所述导管另一端与马桶水箱侧面低端处固定连接，所述导管与马桶水箱内部连通。
优选的，所述导管为软管。
优选的，所述第一竖管与储水箱之间采用焊接固定连接。
优选的，所述储水箱和马桶水箱的放置高度一致,并且马桶水箱的高度比储水箱的高度要高5-10cm。
优选的，所述过滤桶、套桶和储水箱均由不锈钢材质制成。
与现有的技术相比，本发明的有益效果是：本装置通过由于过滤桶内过滤网的设置，可以有效的拦截住洗漱污水内掺杂的垃圾堵塞物，有效的避免了堵塞物流入下水道引发堵塞管道的情况发生，并且通过套盖和第一套盖的设置清理过滤桶内垃圾时方便。而且通过挡板的设置，可以有效阻隔从排水管道反流的异味。并且通过储水箱的设置，可以有效的储存洗漱污水的同时，也能够把储存的污水供给马桶水箱内，利用进入马桶水箱内的水可以冲洗马桶，从而达到洗漱污水收集利用的目的。
