申请日2018.11.27
公开(公告)日2019.02.22
IPC分类号C02F9/08
摘要
本发明公开了一种化妆品废水一体化处理设备，包括桶体，所述桶体的下端和漏斗的上端固定连接，漏斗内壁的直径从上到下逐渐减小，桶体的上端固定有横板，横板的上表面通过固定架固定有减速电机，横板上表面的安装孔中固定有第二轴承，第二轴承的内环和转动轴的侧面固定连接，转动轴的轴线、桶体的轴线和漏斗的轴线重合，转动轴的上端和减速电机的输出轴通过联轴器连接，本化妆品废水一体化处理设备集成度比较高，设备占地面积小，处理工艺简单;驱动电机通过转轴带动网板旋转，网板旋转将泡沫粉碎，超声波发生器工作使得泡沫粉碎，废水在进料过程中不会形成的大量泡沫，降低操作的难度，提高废水的处理效率。
权利要求书

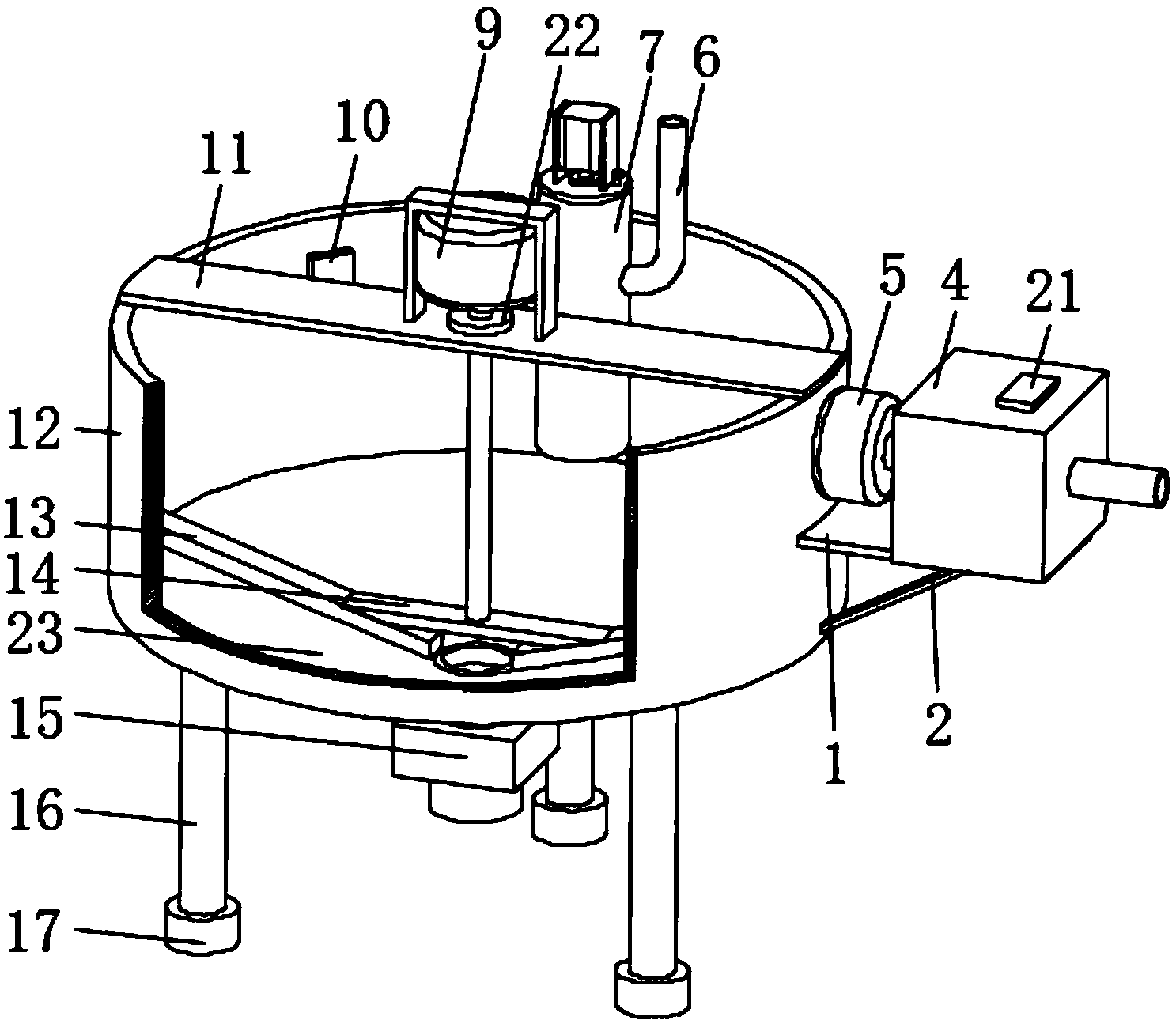

1.一种化妆品废水一体化处理设备，包括桶体(12)，其特征在于：所述桶体(12)的下端和漏斗(23)的上端固定连接，漏斗(23)内壁的直径从上到下逐渐减小，桶体(12)的上端固定有横板(11)，横板(11)的上表面通过固定架固定有减速电机(9)，横板(11)上表面的安装孔中固定有第二轴承(22)，第二轴承(22)的内环和转动轴的侧面固定连接，转动轴的轴线、桶体(12)的轴线和漏斗(23)的轴线重合，转动轴的上端和减速电机(9)的输出轴通过联轴器连接，转动轴的下端和转动板(14)上表面的中间位置固定连接，转动板(14)的左右两端均固定有斜刮板(13)，两个斜刮板(13)的侧面均与漏斗(23)的内壁滑动连接，漏斗(23)下端的排污口上安装有控制阀(15);
桶体(12)的内壁通过固定架固定有透明管体(7)，透明管体(7)的上端固定有上盖(18)，透明管体(7)外侧面的进液口和进液管(6)的一端连通，桶体(12)的外侧面通过固定架固定有液泵(5)，桶体(12)的外侧面固定有支撑板(1)，支撑板(1)的上表面固定有过滤装置(4)，过滤装置(4)的进液口和液泵(5)的出液口通过导管连通，液泵(5)的进液口和桶体(12)外侧面上部的出液口连通，过滤装置(4)的上表面设有PLC控制器(21)，PLC控制器(21)的输入端和外部电源的输出端电连接，PLC控制器(21)的输出端分别与减速电机(9)的输入端和液泵(5)的输入端电连接。
2.根据权利要求1所述的一种化妆品废水一体化处理设备，其特征在于：所述过滤装置(4)包括壳体(41)，壳体(41)的内部从左到右依次固定有过滤网层(42)、尼龙过滤布层(43)、无纺布层(44)和活性炭层(45)。
3.根据权利要求2所述的一种化妆品废水一体化处理设备，其特征在于：所述壳体(41)内部的左侧面通过固定架固定有液压传感器(8)，液压传感器(8)的输出端和PLC控制器(21)的输入端电连接。
4.根据权利要求1所述的一种化妆品废水一体化处理设备，其特征在于：所述支撑板(1)的下表面和斜支杆(2)的上端固定连接，斜支杆(2)的下端和桶体(12)的外侧面固定连接。
5.根据权利要求1所述的一种化妆品废水一体化处理设备，其特征在于：所述透明管体(7)内壁的上部通过固定架固定有超声波发生器(20)，超声波发生器(20)的输入端和PLC控制器(21)的输出端电连接。
6.根据权利要求1所述的一种化妆品废水一体化处理设备，其特征在于：所述上盖(18)上安装有泡沫消除装置(3)，上盖(18)上表面的排气口上安装有气嘴(19)。
7.根据权利要求6所述的一种化妆品废水一体化处理设备，其特征在于：所述泡沫消除装置(3)包括第一轴承(33)，第一轴承(33)固定在上盖(18)上表面中间位置的安装孔中，第一轴承(33)的内环和转轴(32)的侧面固定连接，转轴(32)的上端和驱动电机(34)的输出轴通过联轴器连接，驱动电机(34)通过固定架固定在上盖(18)的上表面，转轴(32)侧面的下部固定有网板(31)，网板(31)位于通明管体(7)的内部，驱动电机(34)的输入端和PLC控制器(21)的输出端电连接。
8.根据权利要求7所述的一种化妆品废水一体化处理设备，其特征在于：所述网板(31)的数量为两个，两个网板(31)在转轴(32)的左右两侧对称分布。
9.根据权利要求1所述的一种化妆品废水一体化处理设备，其特征在于：所述桶体(12)内壁的上端通过固定架固定有水位传感器(10)，水位传感器(10)的输出端和PLC控制器(21)的输入端电连接。
10.根据权利要求1所述的一种化妆品废水一体化处理设备，其特征在于：所述漏斗(23)的下表面均匀固定有三个支柱(16)，支柱(16)的下端固定有橡胶减震垫(17)。
说明书
一种化妆品废水一体化处理设备
技术领域
本发明涉及废水处理技术领域，具体为一种化妆品废水一体化处理设备。
背景技术
现有化妆品生产废水处理设备整体集成度比较低，设备占地面积大，处理工艺复杂、运行成本高;废水在进料过程中由于会形成的大量泡沫，不仅增加了操作的难度，同时亦会大幅度地降低废水的处理效率。
发明内容
本发明要解决的技术问题是克服现有的缺陷，提供一种化妆品废水一体化处理设备，集成度比较高，设备占地面积小，处理工艺简单;驱动电机通过转轴带动网板旋转，网板旋转将泡沫粉碎，超声波发生器工作使得泡沫粉碎，废水在进料过程中不会形成的大量泡沫，降低操作的难度，提高废水的处理效率，可以有效解决背景技术中的问题。
为实现上述目的，本发明提供如下技术方案：一种化妆品废水一体化处理设备，包括桶体，所述桶体的下端和漏斗的上端固定连接，漏斗内壁的直径从上到下逐渐减小，桶体的上端固定有横板，横板的上表面通过固定架固定有减速电机，横板上表面的安装孔中固定有第二轴承，第二轴承的内环和转动轴的侧面固定连接，转动轴的轴线、桶体的轴线和漏斗的轴线重合，转动轴的上端和减速电机的输出轴通过联轴器连接，转动轴的下端和转动板上表面的中间位置固定连接，转动板的左右两端均固定有斜刮板，两个斜刮板的侧面均与漏斗的内壁滑动连接，漏斗下端的排污口上安装有控制阀。
桶体的内壁通过固定架固定有透明管体，透明管体的上端固定有上盖，透明管体外侧面的进液口和进液管的一端连通，桶体的外侧面通过固定架固定有液泵，桶体的外侧面固定有支撑板，支撑板的上表面固定有过滤装置，过滤装置的进液口和液泵的出液口通过导管连通，液泵的进液口和桶体外侧面上部的出液口连通，过滤装置的上表面设有PLC控制器，PLC控制器的输入端和外部电源的输出端电连接，PLC控制器的输出端分别与减速电机的输入端和液泵的输入端电连接。
作为本发明的一种优选技术方案，所述过滤装置包括壳体，壳体的内部从左到右依次固定有过滤网层、尼龙过滤布层、无纺布层和活性炭层。
作为本发明的一种优选技术方案，所述壳体内部的左侧面通过固定架固定有液压传感器，液压传感器的输出端和PLC控制器的输入端电连接。
作为本发明的一种优选技术方案，所述支撑板的下表面和斜支杆的上端固定连接，斜支杆的下端和桶体的外侧面固定连接。
作为本发明的一种优选技术方案，所述透明管体内壁的上部通过固定架固定有超声波发生器，超声波发生器的输入端和PLC控制器的输出端电连接。
作为本发明的一种优选技术方案，所述上盖上安装有泡沫消除装置，上盖上表面的排气口上安装有气嘴。
作为本发明的一种优选技术方案，所述泡沫消除装置包括第一轴承，第一轴承固定在上盖上表面中间位置的安装孔中，第一轴承的内环和转轴的侧面固定连接，转轴的上端和驱动电机的输出轴通过联轴器连接，驱动电机通过固定架固定在上盖的上表面，转轴侧面的下部固定有网板，网板位于通明管体的内部，驱动电机的输入端和PLC控制器的输出端电连接。
作为本发明的一种优选技术方案，所述网板的数量为两个，两个网板在转轴的左右两侧对称分布。
作为本发明的一种优选技术方案，所述桶体内壁的上端通过固定架固定有水位传感器，水位传感器的输出端和PLC控制器的输入端电连接。
作为本发明的一种优选技术方案，所述漏斗的下表面均匀固定有三个支柱，支柱的下端固定有橡胶减震垫。
与现有技术相比，本发明的有益效果是：本化妆品废水一体化处理设备，集成度比较高，设备占地面积小，处理工艺简单;驱动电机通过转轴带动网板旋转，网板旋转将泡沫粉碎，超声波发生器工作使得泡沫粉碎，废水在进料过程中不会形成的大量泡沫，降低操作的难度，提高废水的处理效率。
